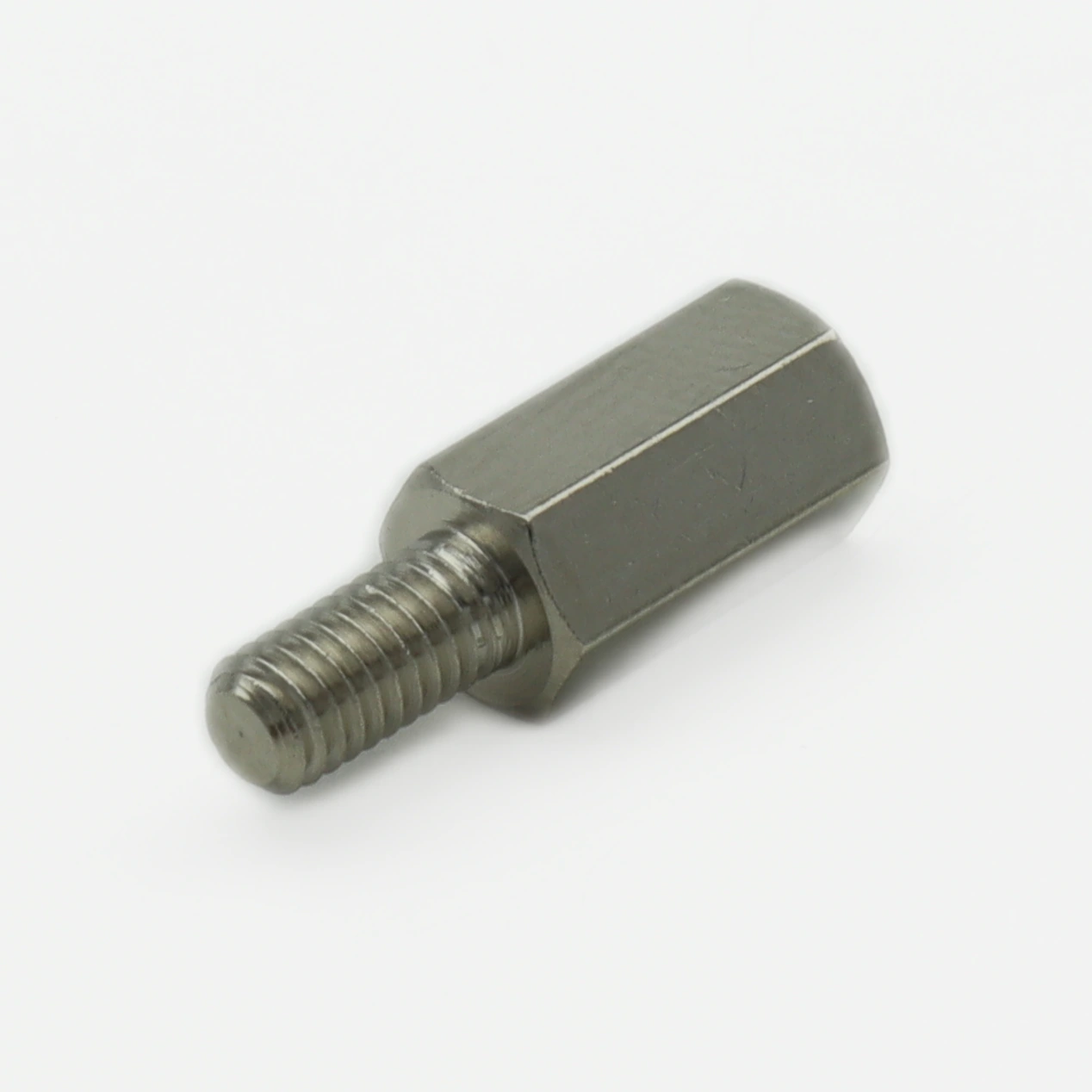

Обзор латунной шестигранной стойки R30-3000902, нюансы монтажа на печатные платы

Как обеспечить точное расстояние между платами без риска повреждения компонентов при затяжке? Именно для этой задачи разработана R30-3000902 от Harwin — латунная шестигранная стойка с резьбой M3×0,5 и высотой 9 мм. В категории стойки для печатных плат этот элемент выделяется прецизионным исполнением резьбы и стабильной геометрией, что критично при сборке многослойных конструкций. Модель R30-3000902 поставляется компанией Harwin с контролем качества каждой партии, что снижает процент брака при автоматизированном монтаже.

На что смотреть при подборе

Важно для применения: стойка R30-3000902 имеет резьбу M3×0,5, высоту 9 мм, шестигранный профиль под ключ 5,5 мм. Материал — латунь с гальваническим покрытием. Работает в диапазоне температур от −55 до +125 °C — подходит для промышленной электроники и телекоммуникационного оборудования.

Содержание

• Как правильно монтировать стойку на печатную плату?
• Почему латунь — оптимальный выбор для крепежа?
• Какие аналоги доступны на рынке?
• Где применяется латунная шестигранная стойка

Как правильно монтировать стойку на печатную плату?

При установке R30-3000902 в отверстия печатной платы обратите внимание на соосность резьбового отверстия. Перекос даже на 0,3 мм приводит к срыву резьбы при затяжке винта M3. Рекомендуем использовать прецизионные шаблоны для сверления или применять платы с уже металлизированными отверстиями под M3.

Практический совет, которого нет в даташите: при монтаже стойки в плату с плотной компоновкой компонентов используйте удлинённую битку с магнитным держателем. Стандартная отвёртка может соскользнуть и повредить соседние SMD-элементы. Магнитный держатель фиксирует винт на бите, позволяя начать закручивание вслепую между высокими конденсаторами. Момент затяжки для латунной стойки M3 не должен превышать 0,4 Н·м — при превышении грань шестигранника может «слизаться», особенно если винт из нержавеющей стали.

Почему латунь — оптимальный выбор для крепежа?

Латунь сочетает электропроводность и коррозионную стойкость. В отличие от стальных стоек, латунная фурнитура не требует дополнительной антикоррозийной обработки при использовании в условиях влажности до 85%. Гальваническое покрытие R30-3000902 обеспечивает дополнительную защиту и улучшает контакт с заземляющими площадками платы.

Ещё один нюанс: латунь обладает антифрикционными свойствами. При частой разборке и сборке конструкции (например, в тестовых стендах) резьба латунной стойки выдерживает до 200 циклов завинчивания без заметного износа — это значительно превосходит показатели алюминиевых аналогов.

Какие аналоги доступны на рынке?

Обратите внимание, что Keystone 2203 имеет высоту 9,5 мм вместо 9 мм — это важно при расчёте общего габарита сборки, особенно в корпусах с жёсткими ограничениями по высоте. Модель 970090154 от Wurth Elektronik отличается улучшенным покрытием, что актуально для применений в агрессивных средах.

Где применяется латунная шестигранная стойка

R30-3000902 находит применение в следующих устройствах и системах:

• Промышленные контроллеры: обеспечивает фиксированный зазор между силовой и управляющей платами, предотвращая пробой при высоковольтных переходных процессах.
• Телекоммуникационные модули: позволяет выдержать точное расстояние между RF-платами, сохраняя экранирование и целостность сигнала.
• Тестовые стенды и отладочные платы: даёт возможность многократно собирать и разбирать конструкцию без износа резьбового соединения.

Заказать R30-3000902 с доставкой по РФ можно в каталоге Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Harwin.
