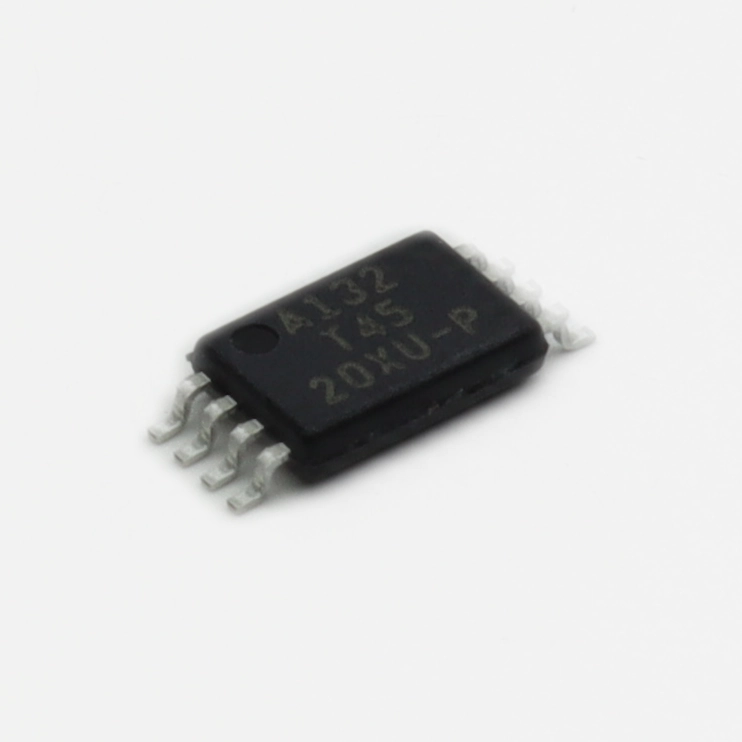

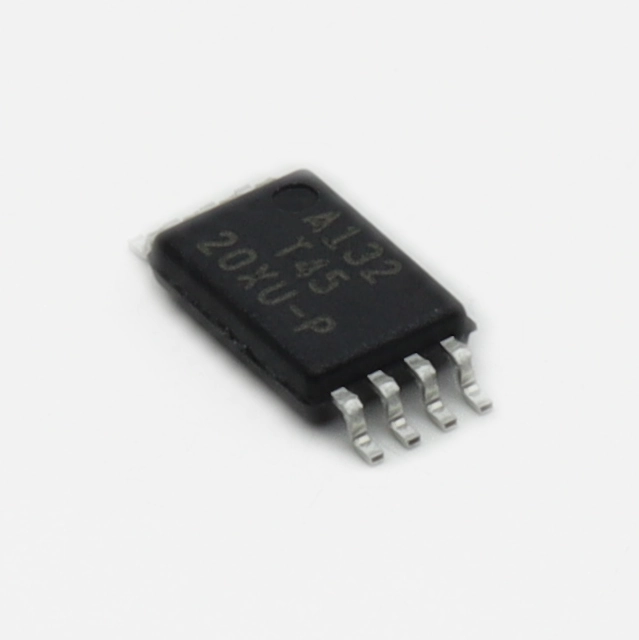

Обзор 8-разрядного микроконтроллера с 4 КБ флеш-памяти ATTINY45-20XUR: особенности низкого энергопотребления

Для портативной электроники и автономных датчиков критично минимальное потребление тока при сохранении стабильной вычислительной мощности. Именно это решает 8-разрядный микроконтроллер с 4 КБ флеш-памяти ATTINY45-20XUR от Microchip Technology, представленный в каталоге встроенных микросхем - Микроконтроллеры. Устройство обеспечивает предсказуемую работу в компактных схемах, где каждый микроампер напрямую влияет на срок службы батареи.

Ключевые параметры для проектировщика

Важно для применения: модель работает в диапазоне напряжений 2.7–5.5 В, поддерживает тактирование до 20 МГц и оснащена 4 КБ Flash-памяти. Компактный корпус 8-TSSOP и рабочий температурный диапазон от –40 до +85 °C делают устройство универсальным для промышленной автоматики и носимой электроники.

Содержание

• Почему энергоэффективность критична для 8-битных решений?
• Нюансы применения и программирования
• Подбор замены и совместимость

Почему энергоэффективность критична для 8-битных решений?

Архитектура AVR в данном исполнении оптимизирована под циклические задачи с глубоким сном. В отличие от устаревших 8051-совместимых чипов, эта микросхема переключается между активным режимом и standby за считанные циклы, не требуя сложных последовательностей инициализации. Низкое энергопотребление достигается за счет раздельного управления тактированием периферии: отключайте неиспользуемые модули ADC или USI программно, чтобы снизить ток утечки до единиц микроампер. Калиброванный внутренний генератор на 8 МГц и 128 кГц позволяет отказаться от внешних кварцевых резонаторов, что дополнительно сокращает площадь платы и статическое потребление.

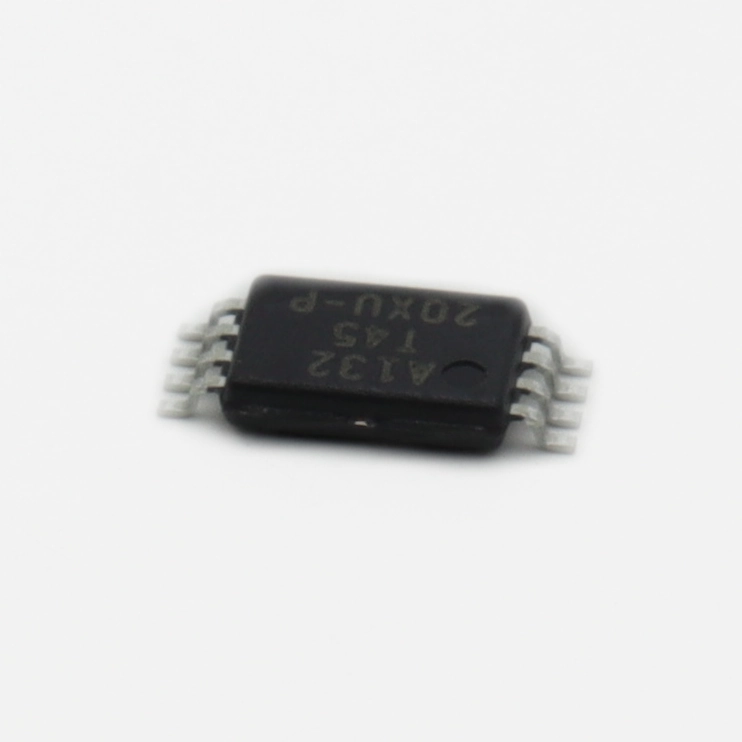

Нюансы применения и программирования

При интеграции в многослойные платы обратите внимание на разводку линий питания. В корпусе 8-TSSOP расстояние между выводами VCC и GND минимально, поэтому рекомендуется размещать развязывающие конденсаторы непосредственно рядом с корпусом, используя короткие и широкие дорожки. Это исключит просадки напряжения при пиковых нагрузках на порт, особенно при коммутации индуктивных нагрузок через внешние транзисторы.

На практике инженеры часто сталкиваются с ошибками при первичной прошивке. Корректная отладка требует строгого соблюдения уровней логических сигналов ISP-интерфейса. Если система питается от 3.3 В, убедитесь, что программатор также выдает 3.3 В на линии MISO/MOSI/SCK. Попытка подать 5 В напрямую приведет к пробою внутренних защитных диодов и необратимой деградации кристалла. Кроме того, для отладки кода в ограниченном пространстве целесообразно выводить контакты на отдельный штыревой разъем, а не пытаться программировать чип через SMD-прищепки — это снизит риск повреждения тонких выводов при частой замене прошивки и обеспечит стабильный контакт без применения агрессивных флюсов.

Подбор замены и совместимость

Если исходный компонент недоступен, рассмотрите совместимые решения с близкими характеристиками. При замене обязательно сверяйте расположение выводов (pinout) и тип фьюз-битов, так как различия в конфигурации системного тактирования могут потребовать правки схемных решений. Переход на аналоги с большим объемом памяти обычно не вызывает трудностей, но требует проверки ограничений стека и регистров общего назначения.

Обратите внимание, что STM8S003F3P6 имеет другую архитектуру ядра и набор периферии — это важно при переносе существующего кода без переписывания драйверов.

Нужен этот компонент? Проверьте наличие ATTINY45-20XUR на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Microchip Technology.
