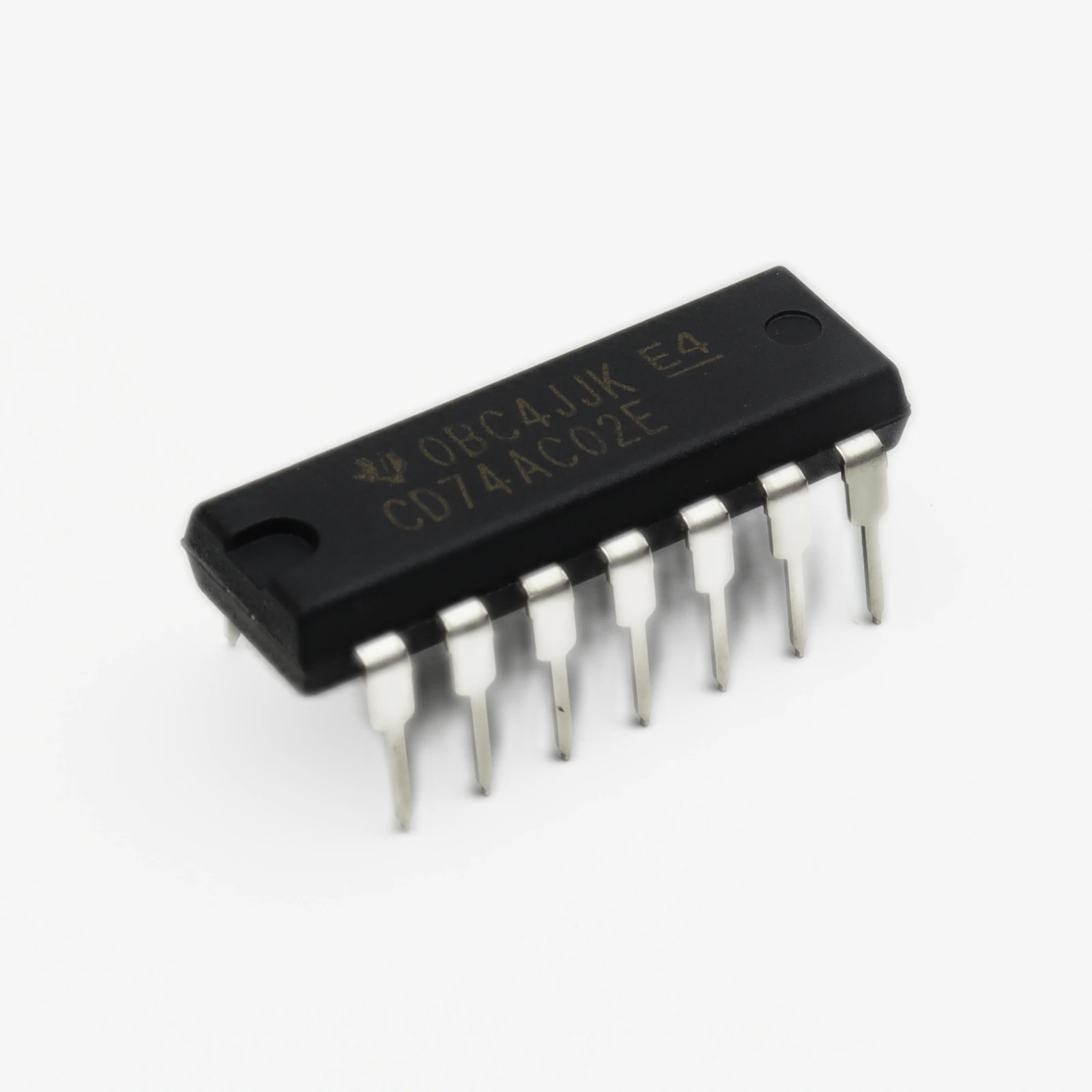

Обзор микросхемы ИЛИ-НЕ 4-канальный с 2 входами CD74AC02E: особенности стабильности сигнала

Для обеспечения безотказной работы цифровой схемы критично минимизировать задержки переключения и гарантировать чистоту логических уровней. Именно это решает микросхема CD74AC02E от Texas Instruments , представленная в разделе логических микросхем - затворы и инверторы как надежное решение для высокоскоростных приложений.

Важно для применения

• Напряжение питания: от 2 до 6 В
• Семейство логики: AC (Advanced CMOS)
• Количество каналов: 4 независимых элемента ИЛИ-НЕ
• Корпус: DIP-14 (DIL-14)
• Температурный диапазон: от -55°C до +125°C

Технические акценты модели

Устройство CD74AC02E построено на базе технологии Advanced CMOS, что обеспечивает значительно более высокую скорость переключения по сравнению со стандартными сериями HC или HCT. Входные пороговые напряжения составляют примерно половину от напряжения питания VCC, что позволяет гибко адаптировать устройство под различные уровни сигналов без использования дополнительных преобразователей. Важным преимуществом является высокий уровень помехоустойчивости, который сохраняется даже при работе на предельных частотах.

При проектировании цепей с использованием данного компонента необходимо учитывать токовую нагрузку выходов. Хотя ток коммутации выше, чем у HC-серии, превышение допустимых значений может привести к деградации кристалла. Поэтому для нагрузок емкостного характера рекомендуется использовать буферные каскады или ограничивать количество подключаемых входов.

Почему выбирают эту серию

Проектировщики часто отдают предпочтение семейству AC из-за его совместимости с TTL-уровнями при питании 5 В, но с меньшим энергопотреблением. Микросхема CD74AC02E особенно востребована в устройствах, где требуется быстрая обработка сигналов в условиях жестких температурных режимов. Корпус DIP-14 обеспечивает удобство монтажа в лабораторных прототипах и мелкосерийном производстве, позволяя легко проводить пайку вручную без специализированного оборудования.

Однако стоит помнить, что высокая скорость работы накладывает требования к разводке печатной платы. Длинные дорожки могут выступать в роли антенн, принимая наводки. Короткие соединения между элементами логики минимизируют паразитную индуктивность и улучшают целостность сигнала.

Сравнение решений и аналоги

При подборе замены или альтернативы важно обращать внимание не только на функциональность, но и на параметры быстродействия и температурные ограничения. Ниже приведена таблица совместимых компонентов, доступных на рынке.

Обратите внимание, что SN74AC02N имеет расширенный промышленный диапазон, но работает при более высоких температурах, что важно при выборе для наружных шкафов управления.

Практический совет инженера

В отличие от общих рекомендаций по питанию, для серии AC в корпусе DIP критически важно размещение развязывающих конденсаторов. Из-за высокой скорости фронтов переходные процессы возникают мгновенно. Установите керамический конденсатор емкостью 0.1 мкФ непосредственно рядом с выводом питания VCC и GND микросхемы, используя максимально короткие выводы. Это снизит эффект ground bounce (просадки земли) при одновременном переключении нескольких выходов, что является частой причиной ложных срабатываний в цифровых цепях. Данный нюанс редко подчеркивается в базовых даташитах, но напрямую влияет на надежность системы.

Нужен этот компонент? Проверьте наличие CD74AC02E на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Texas Instruments.
