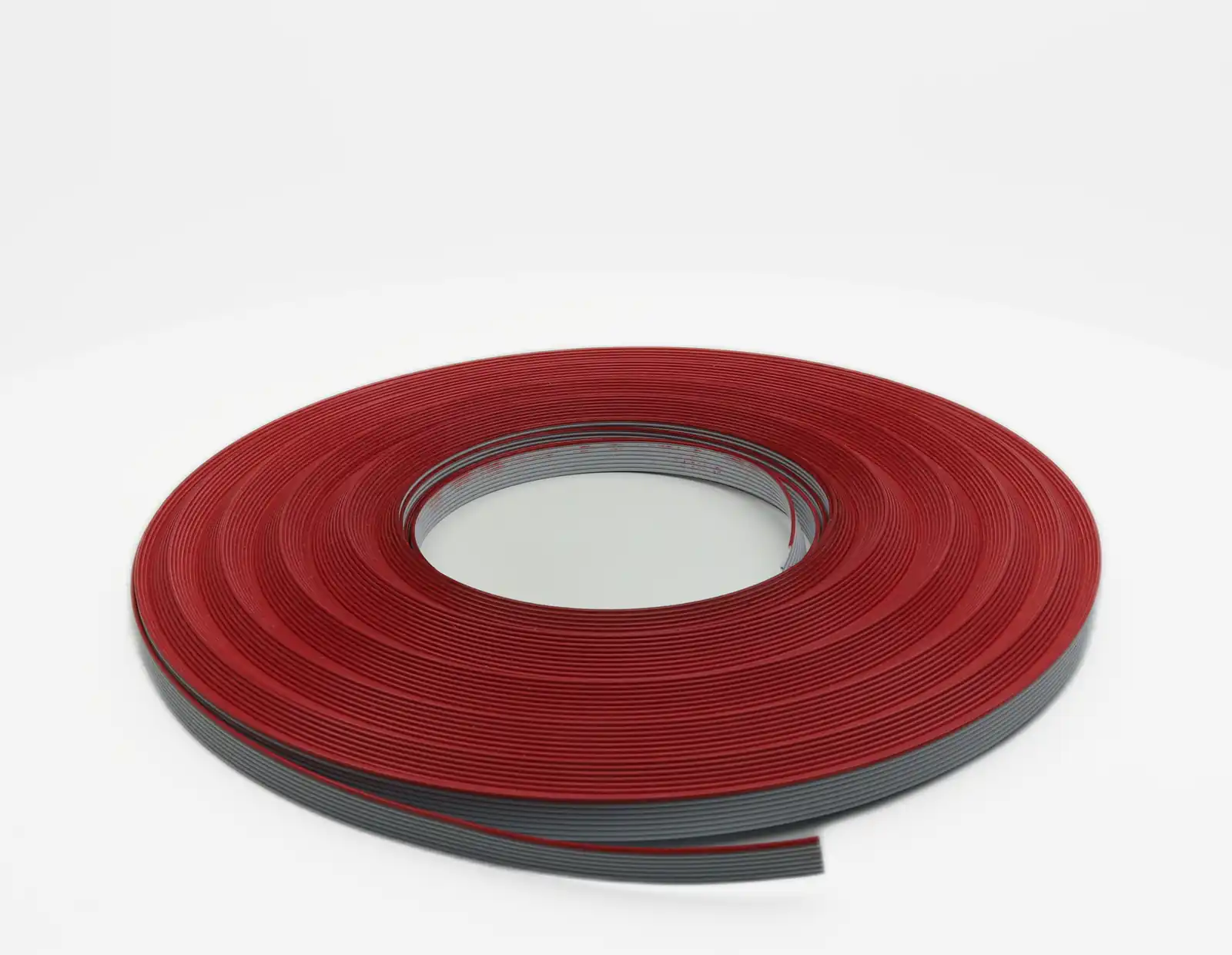

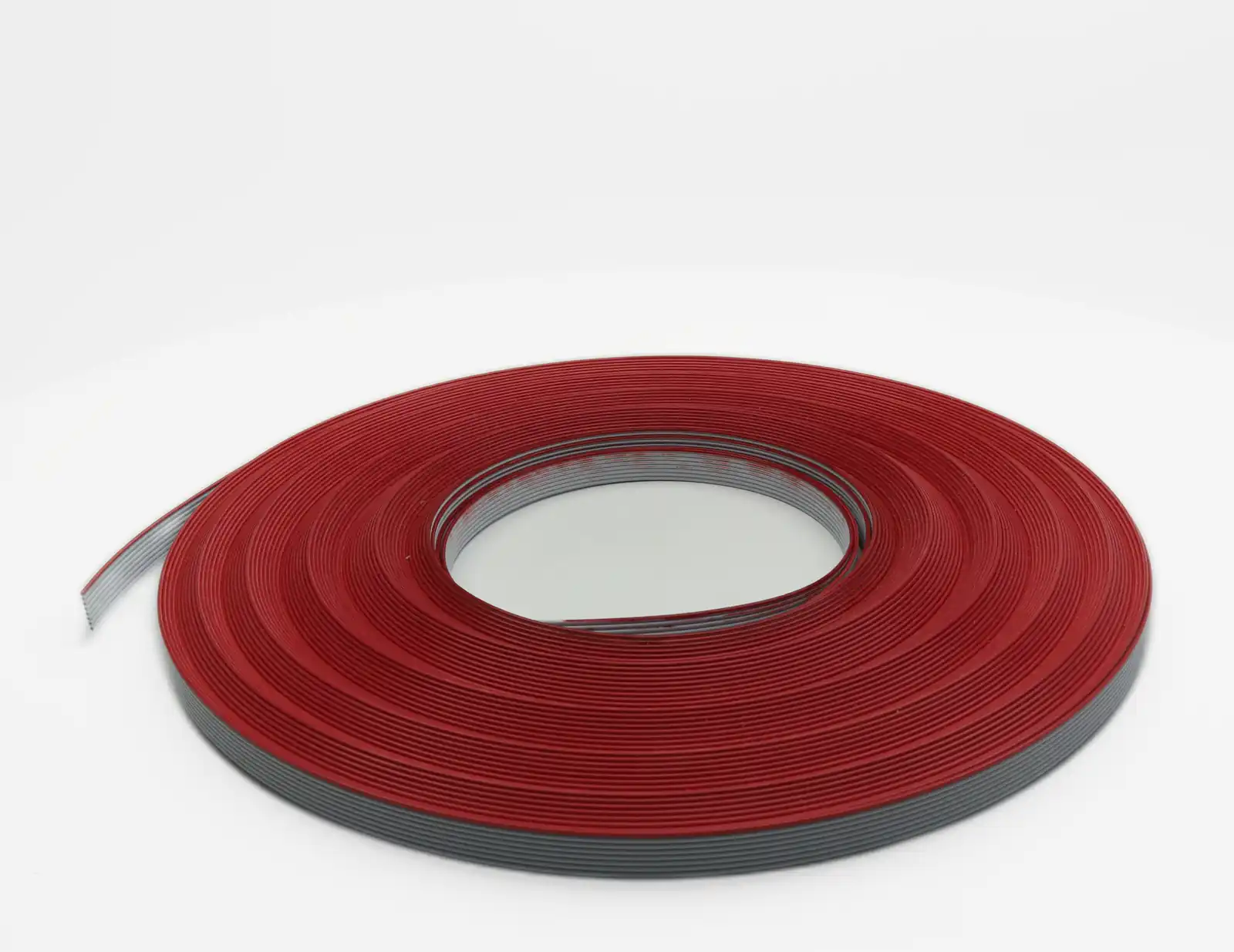

Обзор неэкранированного плоского многожильный кабеля 3625/08 30M от 3M

Плоский многожильный кабель 3625/08-30M от 3M входящий в раздел "плоская гибкая лента, перемычки, кабели" представляет собой высокотехнологичное решение для организации межплатных соединений в условиях ограниченного пространства. Благодаря использованию восьми луженых медных жил сечением 28 AWG и шагу между проводниками ровно 1 мм, этот шлейф обеспечивает идеальный баланс между компактностью и надежностью передачи сигнала. Гибкая ПВХ-изоляция серого цвета не только защищает проводники, но и упрощает процесс массового монтажа, делая этот кабель стандартом качества в промышленной автоматике и точной электронике.

Кратко о главном

• Номинальное напряжение 49В
• Размер В 7мм
• Размер А 8мм
• Шаг шлейфа 1мм
• Упаковка 30,5м
• Вид проводника Cu
• Кол-во пров. 8
• Диаметр проводника 28AWG
• Норма VW-1
• Норма UL 2651
• Норма CSA AWM I A/B FT1

Почему важна замена аналогов

Замена дешевых аналогов оригинальным кабелем 3M 3625/08 важна в первую очередь из-за стабильности геометрических и физических параметров. В оригинале используется высококачественная ПВХ-изоляция, которая строго выдерживает шаг в 1 мм и обладает предсказуемой термической стабильностью. У аналогов часто встречается неравномерная толщина оболочки или использование более дешевых пластификаторов, из-за чего изоляция при пайке «плывет» гораздо быстрее, обнажая жилы и увеличивая риск короткого замыкания.

Кроме того, оригинальный шлейф 3M обеспечивает высокую усталостную прочность многопроволочных жил 28 AWG. В бюджетных версиях медь может быть более хрупкой или иметь меньшее количество нитей (strands), что критично при малом сечении: такой провод может переломиться у основания пайки уже после нескольких изгибов. Использование оригинала гарантирует соответствие стандартам пожаробезопасности и экологичности (RoHS), исключая выделение токсичных веществ при случайном перегреве, что часто игнорируется производителями безымянных аналогов.

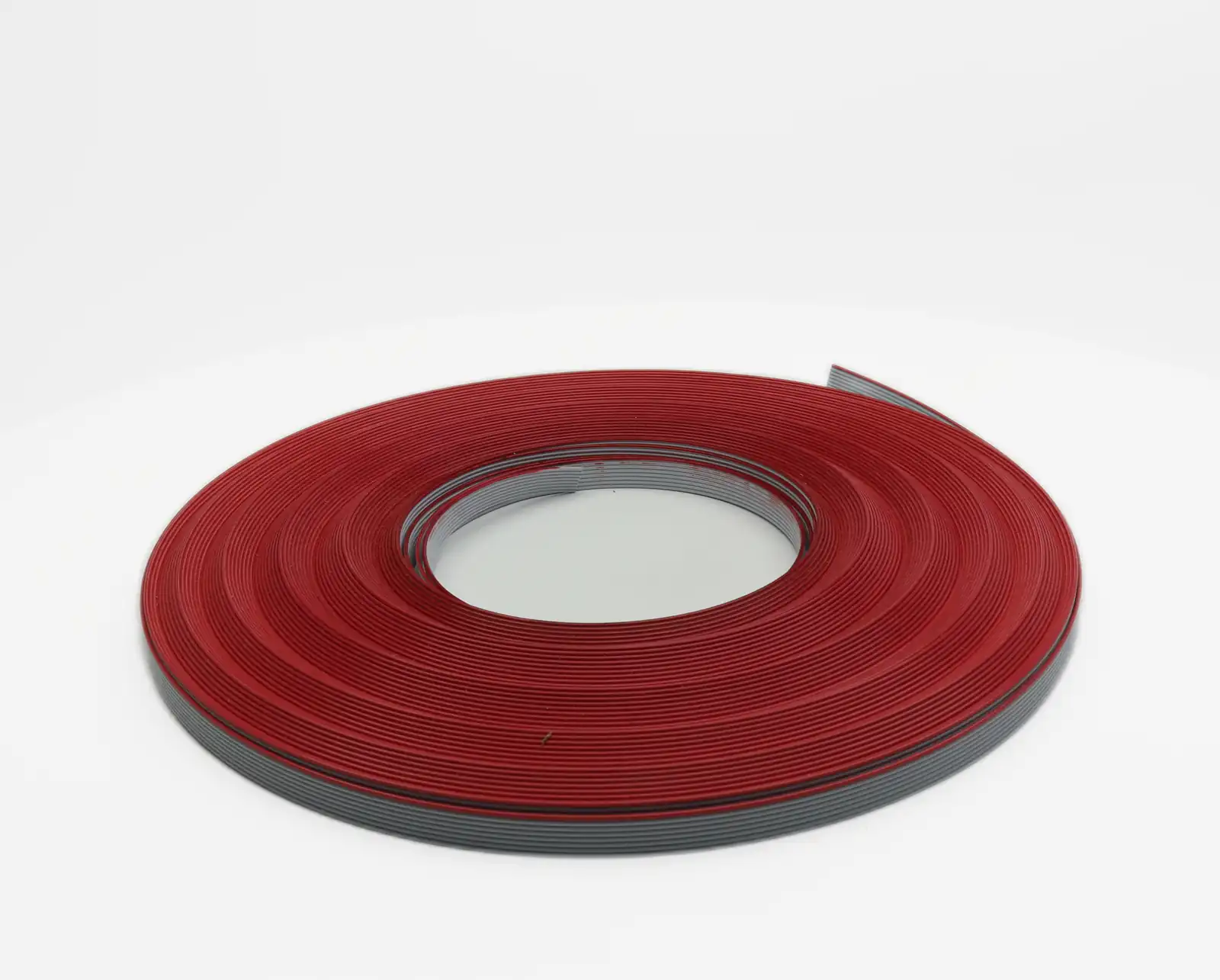

Особенности монтажа и пайки

При работе с плоским шлейфом 3M 3625/08 основной вызов заключается в малом сечении жил (28 AWG, около 0,08 мм²) и чувствительности ПВХ-изоляции к перегреву. Поскольку расстояние между центрами проводников составляет всего 1 мм, решающее значение имеет точность разделения жил. Рекомендуется использовать специальный стриппер для плоских кабелей или аккуратно надрезать изоляцию вдоль жил, чтобы не повредить медные нити, так как даже небольшая зазубрина приведет к быстрому излому тонкого провода при вибрации.

Практический совет: В процессе самой пайки крайне важно соблюдать температурный режим (обычно 300–320°C) и работать максимально быстро. Длительный прогрев заставляет ПВХ-оболочку «стекать» или сжиматься, оголяя лишние участки провода, что чревато коротким замыканием между соседними жилами. Идеальный алгоритм: предварительное лужение кончиков с использованием активного, но неагрессивного флюса и последующий монтаж «одним касанием». Чтобы защитить место соединения, после пайки шлейф желательно зафиксировать термоусадкой или клеем, так как многопроволочная медь 28 AWG очень хрупка в месте перехода от припоя к свободной жиле.

Таблица сравнения аналогов

Выбирая между вариантами, учитывайте доступность логистики. Оригинальные электронные компоненты от 3M Interconnect обеспечивают предсказуемое качество сборки, что снижает риск отказов в ответственных узлах автоматики.

Нужен этот компонент? Проверьте наличие 3625/08-30M на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте 3M Interconnect.
