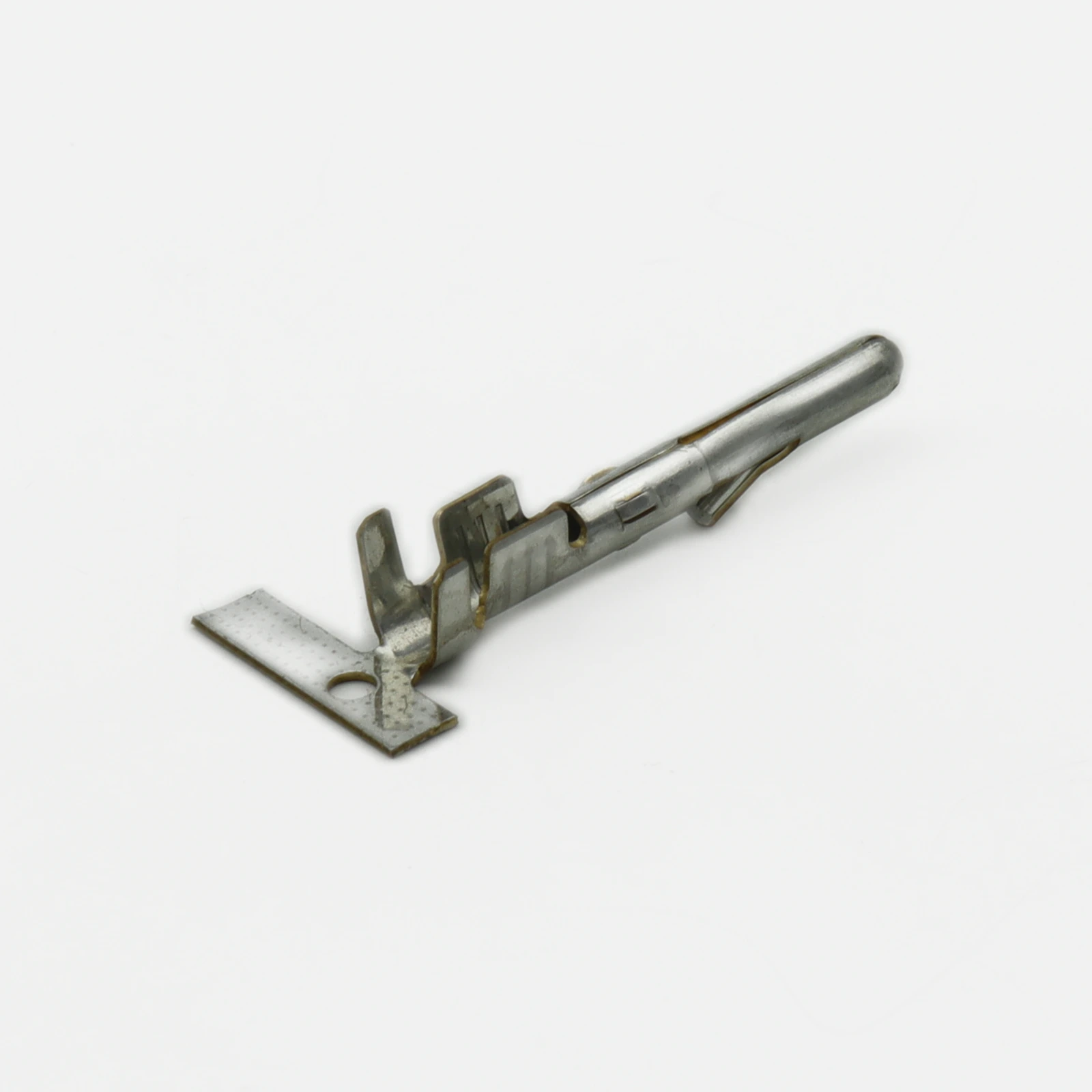

Обзор обжимного штыревого контакта 61118-1, нюансы надёжной фиксации провода

Как обеспечить стабильное электрическое соединение в условиях постоянной вибрации и перепадов температур? Обжимной штыревой контакт 61118-1 от AMP - TE CONNECTIVITY решает эту задачу за счёт прецизионной геометрии хвостовика и лужёного покрытия, снижающего переходное сопротивление. Данная модель относится к категории Прямоугольные разъемы - Контакты и широко применяется в промышленных и автомобильных системах, где критична долговременная стабильность соединения.

Ключевые параметры для проектировщика

Важно для применения: этот контакт рассчитан на сечение провода 14–20 AWG (0,5–2,0 мм²), имеет лужёное покрытие рабочей поверхности, тип монтажа — обжим (crimp). Совместим с стандартными корпусами AMP и обеспечивает стабильное переходное сопротивление на протяжении всего срока службы.

Содержание

• Особенности контакта и покрытие
• Инструмент и техника обжима
• Совместимость и аналоги
• Где применяется

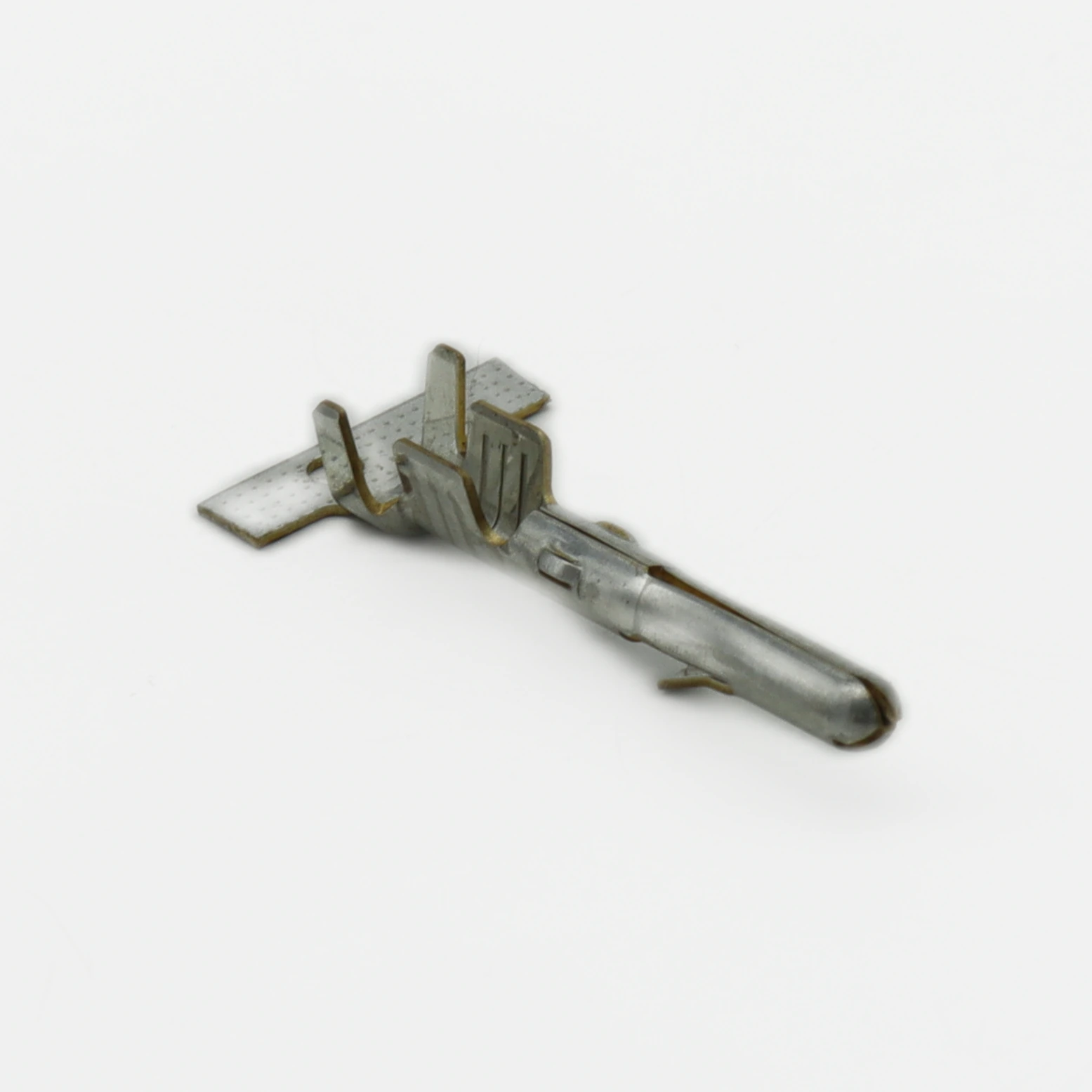

Особенности контакта и покрытие

С технической точки зрения, лужёное покрытие штыревого контакта выполняет две функции: защищает медный сплав от окисления и снижает переходное сопротивление в паре с ответной клеммой. Для проводов сечением 14–20 AWG это особенно важно — при малых токах даже тонкая оксидная плёнка может вызвать нестабильность сигнала. Лужение обеспечивает стабильный контакт без необходимости дополнительных смазок или паст.

Если рассматривать применение в реальных условиях, стоит учесть, что лужёное покрытие не предназначено для работы в агрессивных средах с содержанием сероводорода. В таких случаях предпочтительны контакты с золотым или палладиевым покрытием, но для большинства промышленных и автомобильных применений лужение остаётся оптимальным балансом цены и надёжности.

Инструмент и техника обжима

Практический аспект, который стоит учесть: для проводов 18–20 AWG (0,5–0,8 мм²) рекомендуется использовать обжимной инструмент с матрицей меньшего усилия, чем для 14–16 AWG. При обжиме тонкого провода стандартной матрицей есть риск деформировать хвостовик контакта, что приведёт к микротрещинам и потере механической прочности. На практике инженеры часто упускают этот нюанс, используя один инструмент для всего диапазона сечений, хотя производитель рекомендует калибровку усилия под конкретное сечение.

Важный нюанс: после обжима обязательно проверьте усилие вытягивания провода — для 18 AWG оно должно составлять не менее 20 Н, для 14 AWG — не менее 50 Н. Это простой тест, который позволяет отбраковать некачественные соединения до монтажа в корпус.

Совместимость и аналоги

Обратите внимание, что 170360-1 имеет аналогичный диапазон сечений, но отличается геометрией фиксирующего язычка — это важно при установке в нестандартные корпуса.

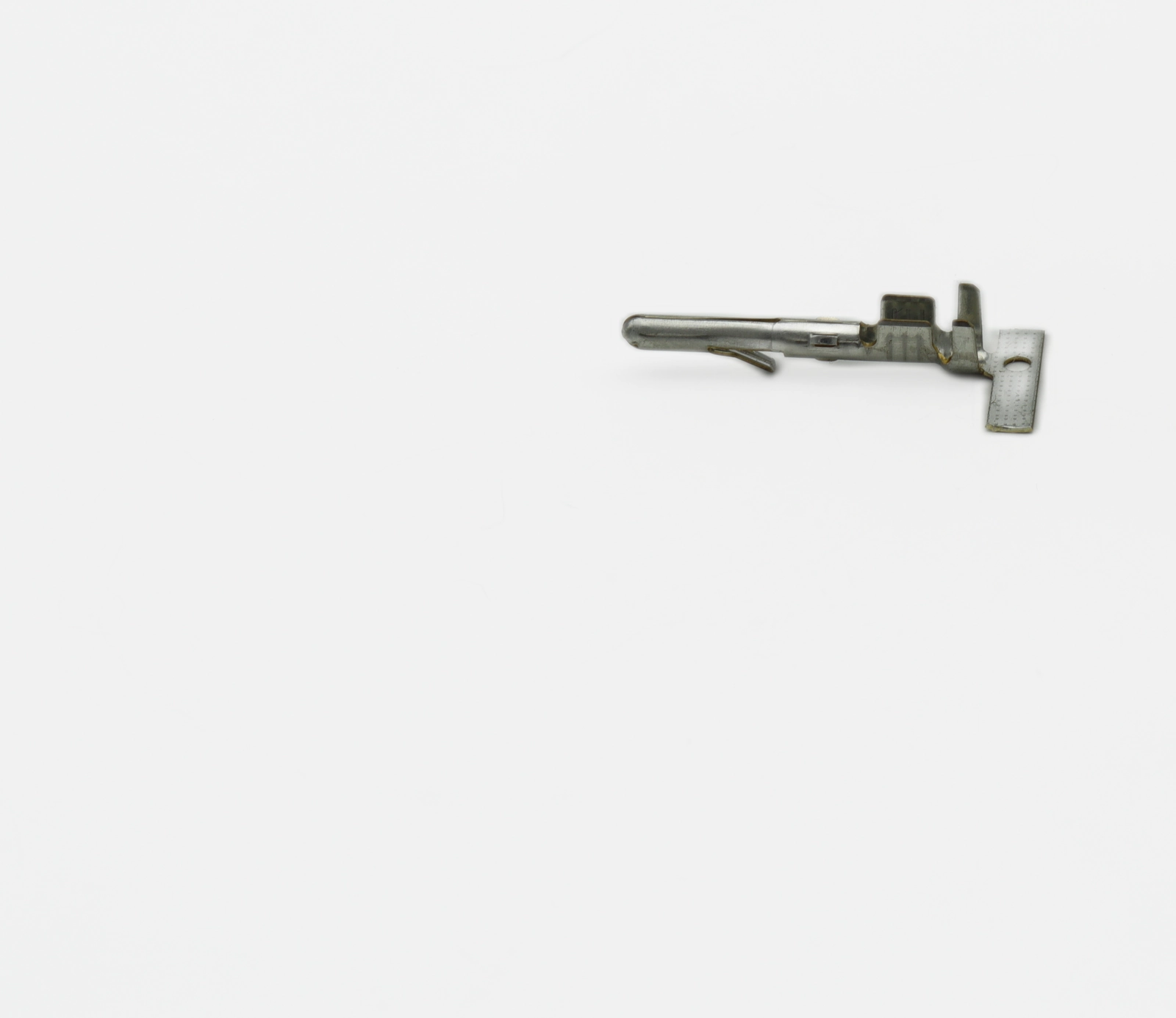

Где применяется обжимной штыревой контакт

61118-1 находит применение в следующих устройствах и системах:

• Промышленные контроллеры: обеспечивает надёжное соединение сигнальных линий между модулями ввода-вывода и процессорной платой, исключая потерю контакта при вибрации шкафа.
• Автомобильные блоки управления: применяется в жгутах проводки для подключения датчиков и исполнительных механизмов, где критична устойчивость к температурным циклам от -40 до +125°C.
• Источники питания: используется для подключения силовых цепей вторичной стороны, где лужёное покрытие минимизирует потери на переходном сопротивлении при токах до 10 А.

Ключевой вывод: обжимной штыревой контакт 61118-1 — оптимальный выбор для массовых промышленных и автомобильных применений, где требуется стабильное соединение проводов 14–20 AWG без переплаты за драгоценные покрытия.

Заказать 61118-1 с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте AMP - TE CONNECTIVITY.
