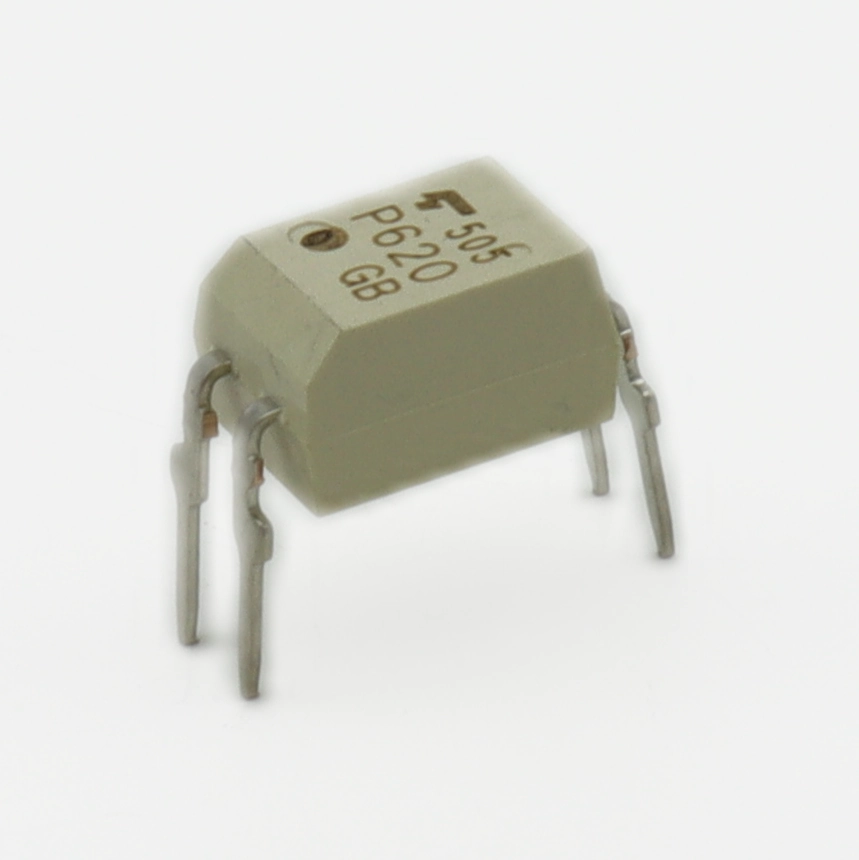

Обзор оптоизолятора TLP620(GB,F), гальваническая развязка для промышленных интерфейсов

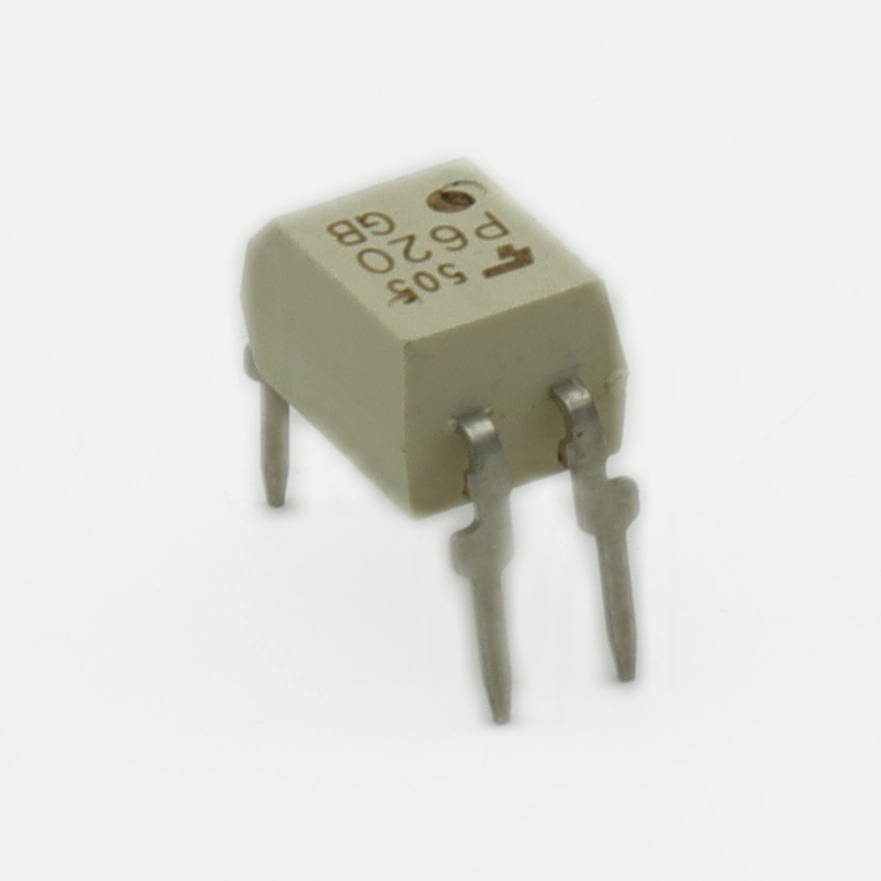

Как обеспечить надёжную гальваническую развязку в условиях промышленных помех без увеличения габаритов устройства? Ответ кроется в правильно подобранном оптопаре. TLP620(GB,F) от Toshiba — это транзисторный оптоизолятор в корпусе DIP-4, представленный в разделе Оптопары с транзисторным выходом, который сочетает высокую скорость переключения с коэффициентом передачи тока (CTR) от 100% до 600%. Модель решает задачу защиты низковольтных цепей управления от высоковольтных выбросов и наводок.

Ключевые параметры для проектировщика

• Напряжение изоляции: 5000 В (среднеквадратичное значение, 1 мин)
• Коэффициент передачи (CTR): 100–600% при IF=5 мА, VCE=5 В
• Максимальное выходное напряжение: 55 В (коллектор-эмиттер)
• Время включения/выключения: 3/5 мкс (типовое значение)
• Рабочая температура: от -55°C до +100°C
• Корпус: DIP-4 (шаг выводов 2,54 мм)

Содержание

• Почему CTR 100–600% критичен для надёжности?
• Нюансы монтажа и пайки
• Совместимость и подбор аналога
• Где применяется оптоизолятор

Почему CTR 100–600% критичен для надёжности?

С технической точки зрения, широкий диапазон CTR — это не просто маркетинговый параметр, а ключевой фактор запаса по надёжности. При CTR=100% для получения выходного тока 5 мА потребуется входной ток светодиода 5 мА, а при CTR=600% — менее 1 мА. Этот оптоизолятор позволяет проектировать схемы с минимальным энергопотреблением входной цепи, что особенно важно для батарейных устройств и систем с ограниченным бюджетом мощности.

Для инженера, проектирующего промышленные контроллеры, важно понимать: со временем CTR деградирует (типичное падение — 20–30% за 10 лет при максимальной температуре). Запас по коэффициенту передачи гарантирует работоспособность схемы на протяжении всего срока службы. Именно поэтому данная модель остаётся популярной в ответственных применениях, где замена компонента затруднена или невозможна.

Нюансы монтажа и пайки

Практический аспект, который стоит учесть: корпус DIP-4 с шагом 2,54 мм совместим как с выводным монтажом, так и с DIP-панельками. При ручной пайке рекомендуется температура жала не выше 260°C с временем контакта до 3 секунд на вывод. Однако есть нюанс, специфичный именно для этого компонента: внутренний светодиод имеет повышенную чувствительность к статическому электричеству (класс ESD HBM — 1 кВ).

Совет из практики: при установке в DIP-панельку используйте антистатический браслет и избегайте касания выводов 1-2 (анод-катод) без заземления. В отличие от многих аналогов, этот оптоизолятор требует особого внимания к ESD-защите именно на этапе монтажа, а не только при хранении. Также рекомендуется проверять CTR после пайки — термический стресс может снизить коэффициент на 5–10%.

Если рассматривать применение в реальных условиях, обратите внимание на зазор между входными и выходными выводами (creepage distance) — он составляет 4 мм. Это соответствует стандартам безопасности IEC 60747-5-2 для усиленной изоляции. При проектировании печатной платы сохраняйте этот зазор в медных дорожках под корпусом компонента.

Совместимость и подбор аналога

Обратите внимание, что PC817X2 имеет более узкий диапазон CTR — это важно при замене в схемах с минимальным запасом по входному току. LTV-817 отличается нижней границей CTR (80% вместо 100%), что делает его подходящим для менее критичных применений. При выборе между TLP620(GB,F) и VO615A учитывайте ценовой критерий: первый лучше для массового производства, второй — для единичных проектов с требованием полного соответствия спецификациям Vishay.

Где применяется оптоизолятор

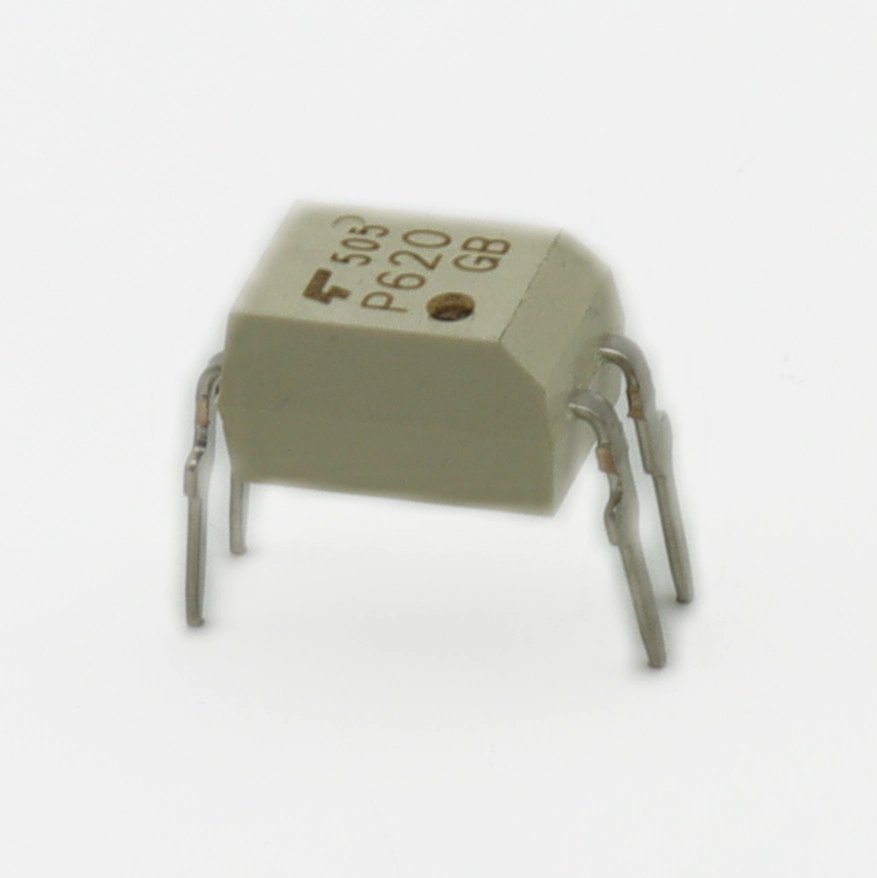

TLP620(GB,F) находит применение в следующих устройствах и системах:

• Промышленные ПЛК: обеспечивает гальваническую развязку цифровых входов от силовых цепей, защищая микроконтроллер от выбросов до 5 кВ.
• Источники питания с обратной связью: передаёт сигнал ошибки с вторичной стороны на контроллер первичной стороны, поддерживая стабильность выходного напряжения.
• Интерфейсные модули RS-485: изолирует линии данных от земли оборудования, предотвращая повреждение при разности потенциалов между узлами сети.

Ключевой вывод: этот оптоизолятор сочетает широкий диапазон CTR с высоким напряжением изоляции, что делает его универсальным решением для задач гальванической развязки в промышленной электронике и системах сбора данных.

Нужен этот компонент? Проверьте наличие TLP620(GB,F) на складе Эиком.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
