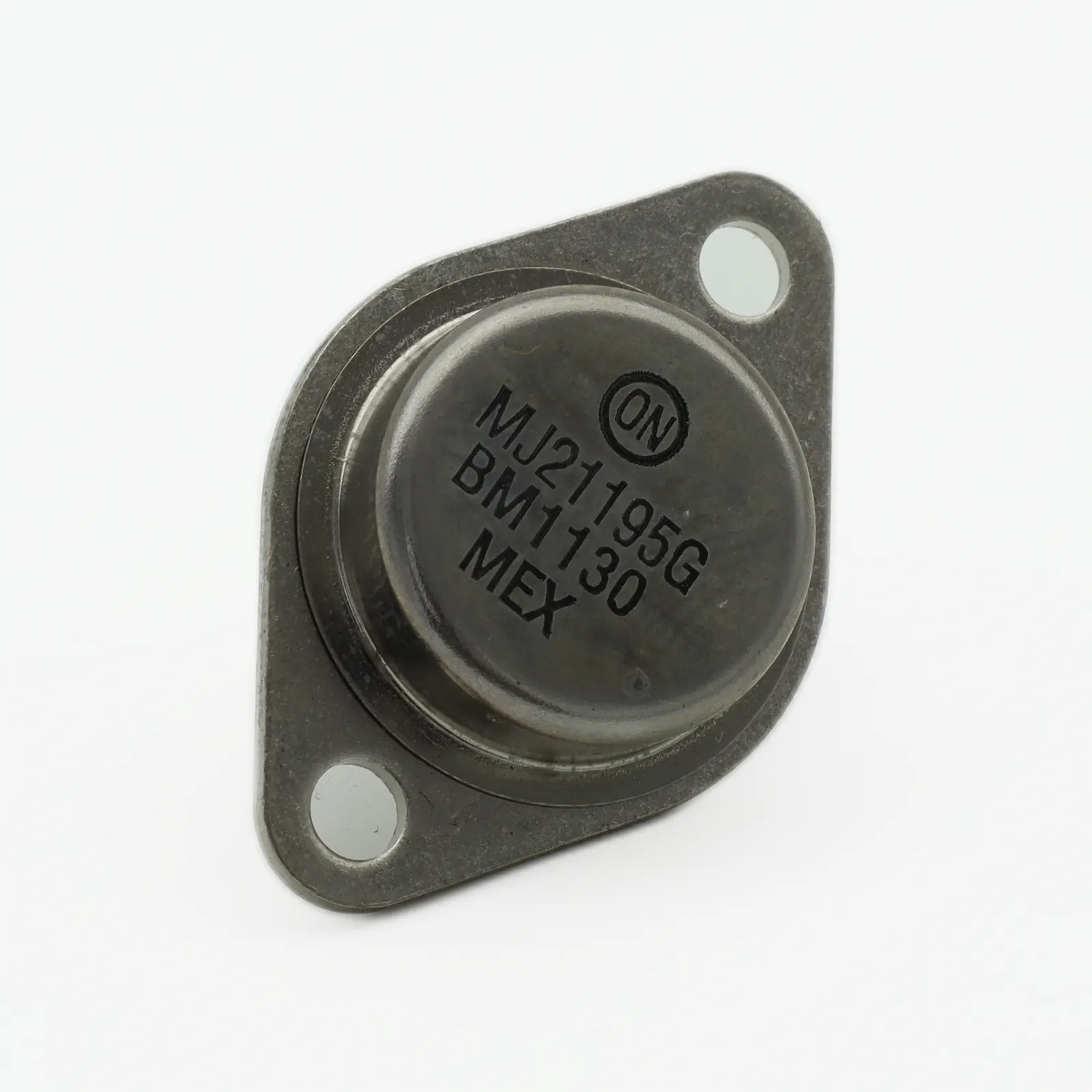

Обзор pnp-транзистора MJ21195G — надёжная коммутация для силовых каскадов

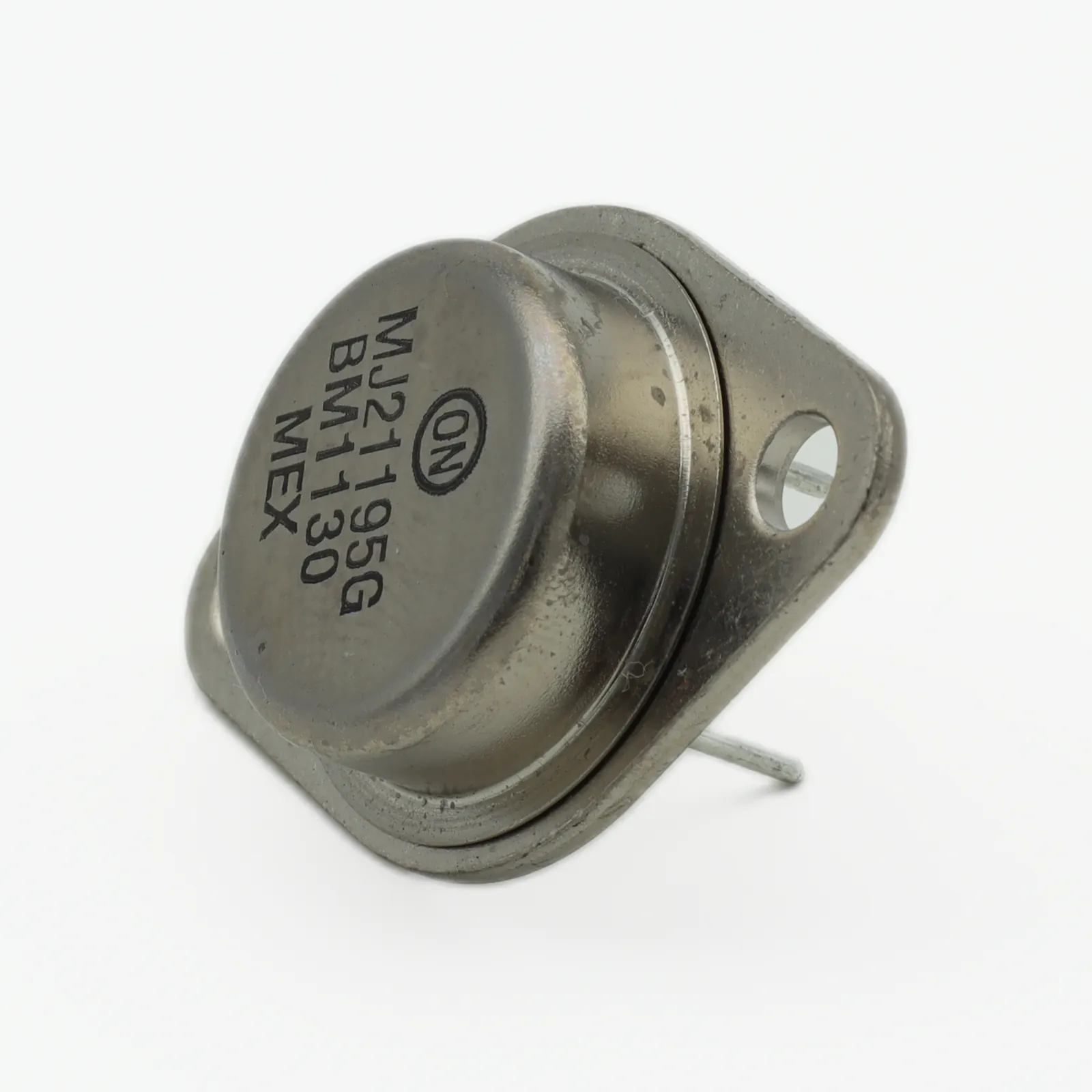

Высоковольтные pnp-транзисторы в металлических корпусах остаются востребованными там, где нужны симметричные комплементарные пары и устойчивость к импульсным перегрузкам. MJ21195G от onsemi — это силовой биполярный pnp-транзистор с напряжением коллектор-эмиттер 250 В и током коллектора до 16 А в корпусе TO-204 (TO-3). Данный компонент относится к категории Одиночные биполярные транзисторы и ориентирован на применение в выходных каскадах усилителей, стабилизаторах и коммутационных цепях промышленной электроники. Как обеспечить долговечную работу транзистора при коммутации индуктивных нагрузок? Разбираем ключевые параметры и практические нюансы.

Ключевые параметры для проектировщика

• Структура: pnp
• V_CE: 250 В
• I_C (макс.): 16 А
• Корпус: TO-204 (TO-3)
• P_D: 150 Вт
• h_FE (мин.): 20 (при I_C = 4 А)
• Частота f_T: typ. 4 МГц
• Температура: −65…+200 °C

Содержание

• Как правильно монтировать транзистор в корпусе TO-204?
• Практические нюансы эксплуатации
• Сравнение с аналогами
• Где применяется pnp-транзистор

Как правильно монтировать транзистор в корпусе TO-204?

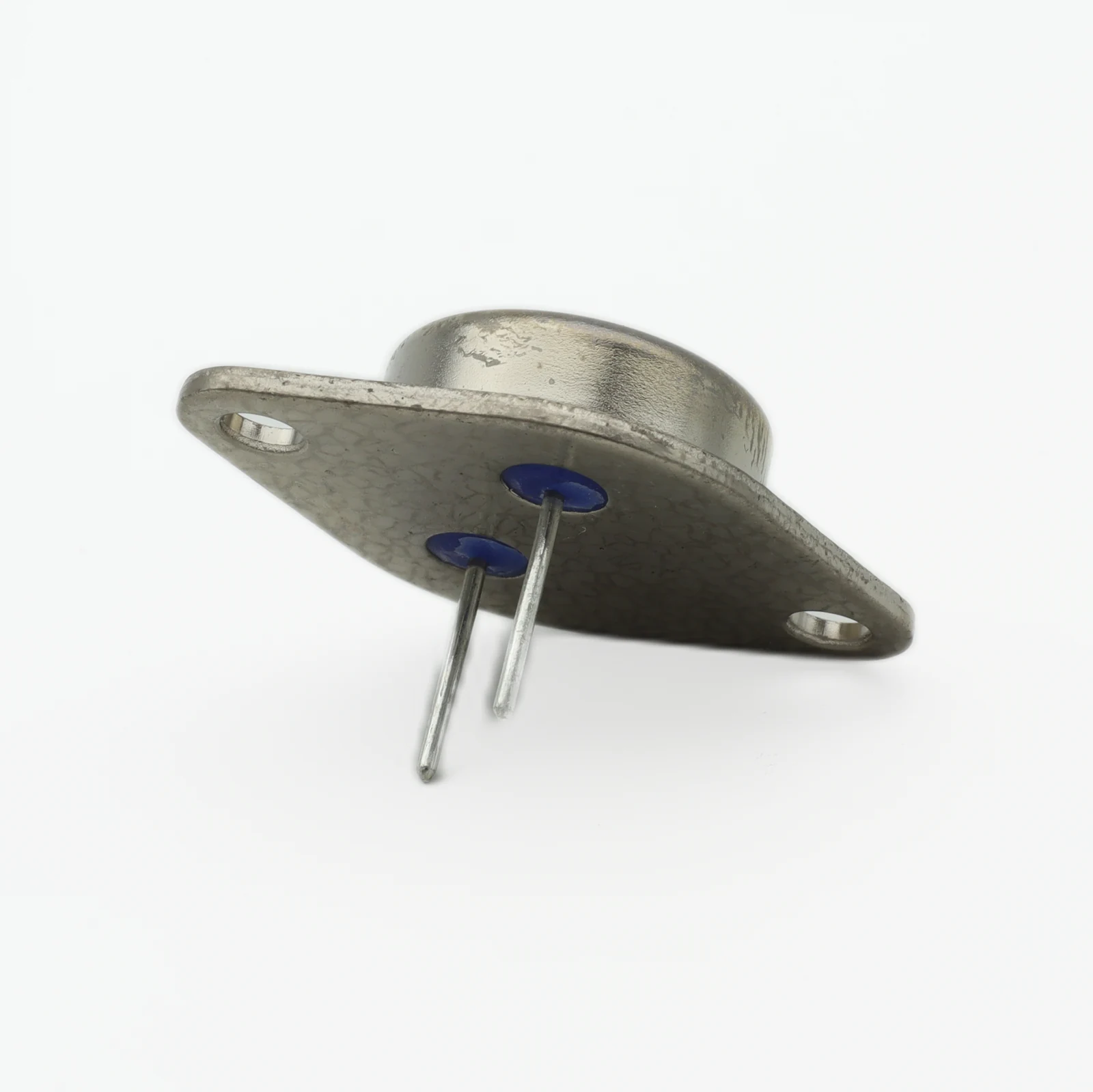

Корпус TO-204 (TO-3) — металлический с круглым основанием и монтажными отверстиями. Главная сложность — обеспечить минимальное тепловое сопротивление на переходе «корпус–радиатор». На практике инженеры сталкиваются с тем, что стандартные слюдяные прокладки добавляют до 0,5 °C/Вт, что при рассеиваемой мощности 100+ Вт критично. Рекомендуется использовать полиимидные изолирующие прокладки толщиной не более 0,1 мм с теплопроводностью от 0,5 Вт/(м·К) и наносить тонкий слой термопасты с обеих сторон. При этом момент затяжки крепежных винтов должен составлять 0,45–0,55 Н·м — перетяжка деформирует основание и ухудшает тепловой контакт.

С технической точки зрения, корпус TO-3 имеет выводы, выполненные сваркой с основание, поэтому при монтаже на панель нельзя допускать механического напряжения на выводах. Используйте гибкие проводники сечением не менее 1,5 мм² и оставляйте запас длины для компенсации теплового расширения.

Практические нюансы эксплуатации

Важный нюанс, который не всегда отражён в типовых рекомендациях: при работе в режиме коммутации индуктивных нагрузок (обмотки реле, электромагниты, трансформаторы) pnp-транзистор подвержен воздействию обратного напряжения коллектор-эмиттер в момент снятия тока. Для MJ21195G с максимальным V_CE = 250 В это означает необходимость установки снабберной RC-цепи или защитного диода. Однако в отличие от n-канальных решений, здесь диод подключается катодом к коллектору, а анодом — к эмиттеру, что компенсирует обратный выброс ЭДС.

Обратите внимание: при параллельном включении нескольких транзисторов для увеличения тока необходимо балансировать эмиттерные цепи резисторами сопротивлением 0,1–0,33 Ом. Биполярные транзисторы имеют отрицательный температурный коэффициент напряжения V_BE, и без балансировки один из приборов заберёт на себя бо́льшую часть тока, что приведёт к тепловому разгону.

Сравнение с аналогами

При выборе между MJ21195G и MJL1302A учитывайте рабочий ток: MJL1302A обеспечивает до 30 А, но имеет меньшее напряжение V_CE (200 В). Если в схеме критично высокое напряжение, MJ21195G предпочтительнее. Транзистор 2SA1943 подходит для аудиотехники благодаря низкой ёмкости, но его корпус TO-264 несовместим с посадочным местом TO-3 без адаптации.

Где применяется pnp-транзистор

MJ21195G находит применение в следующих устройствах и системах:

• Линейные стабилизаторы напряжения: транзистор работает в качестве проходного элемента, обеспечивая регулировку выходного напряжения при токах нагрузки до 16 А с низким уровнем пульсаций.
• Выходные каскады аудиосистем: в комплементарной паре с n-транзистором обеспечивает двухтактное усиление сигнала с минимальными перекрёстными искажениями.
• Промышленные источники бесперебойного питания: компонент используется в инверторных каскадах для коммутации токов при напряжении шины до 250 В.

Ключевой вывод: MJ21195G от onsemi — проверенное решение для высоковольтных силовых каскадов, сочетающее напряжение 250 В, ток 16 А и металлический корпус TO-204 для эффективного теплоотвода.
