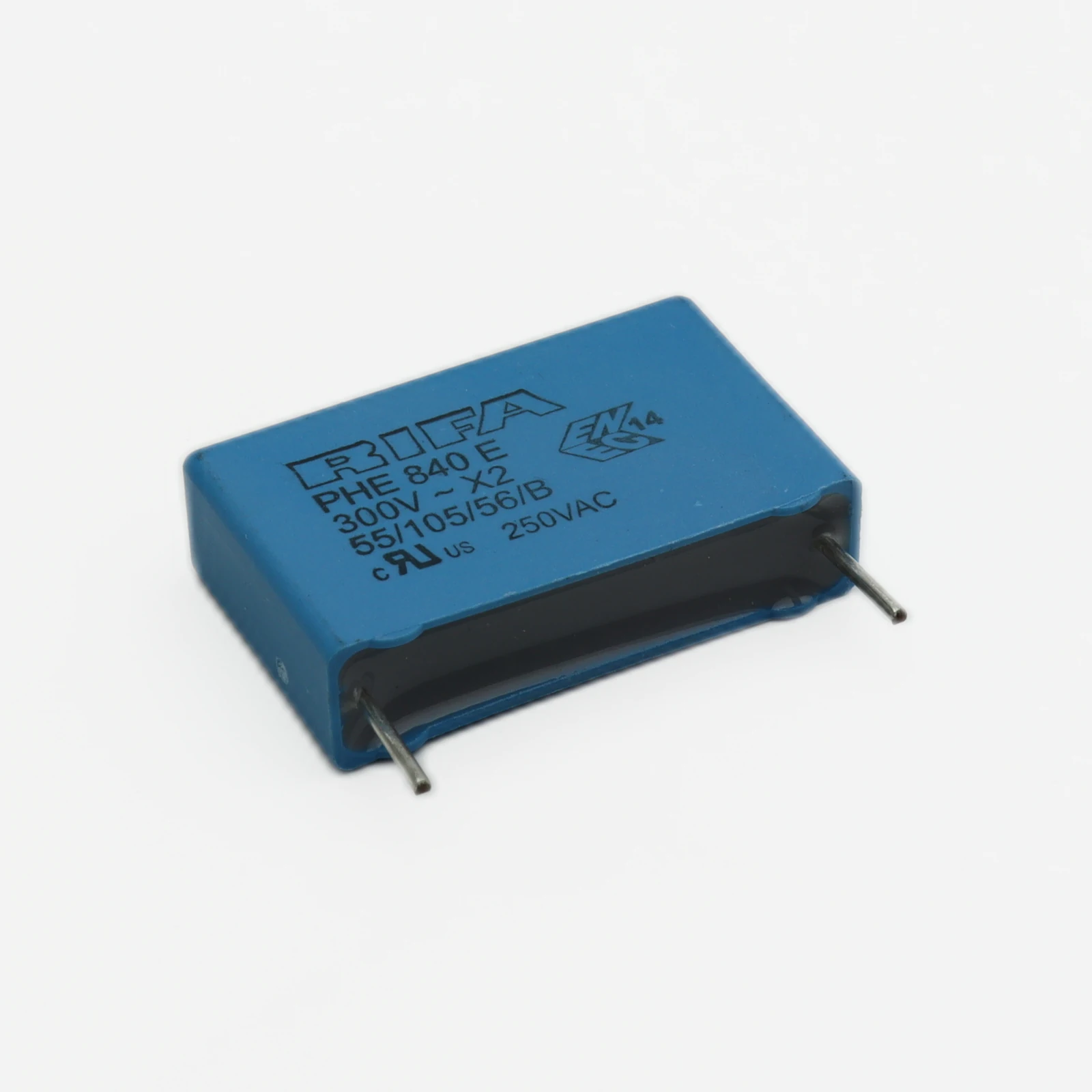

Обзор полипропиленовый конденсатор PHE840EY6330MR06L2: нюансы фиксации на плате

При проектировании промышленных контроллеров и частотных преобразователей критично обеспечить электромагнитную совместимость без риска пробоя изоляции в условиях повышенных помех. Именно эту задачу решает полипропиленовый конденсатор PHE840EY6330MR06L2 от бренда Evox Rifa / KEMET, поставляемый в разделе конденсаторов защитных компонентов для силовой электроники. Устройство гарантирует стабильное подавление синфазных помех при минимальных габаритах платы, что особенно важно при плотной трассировке современных драйверов.

Важно для применения

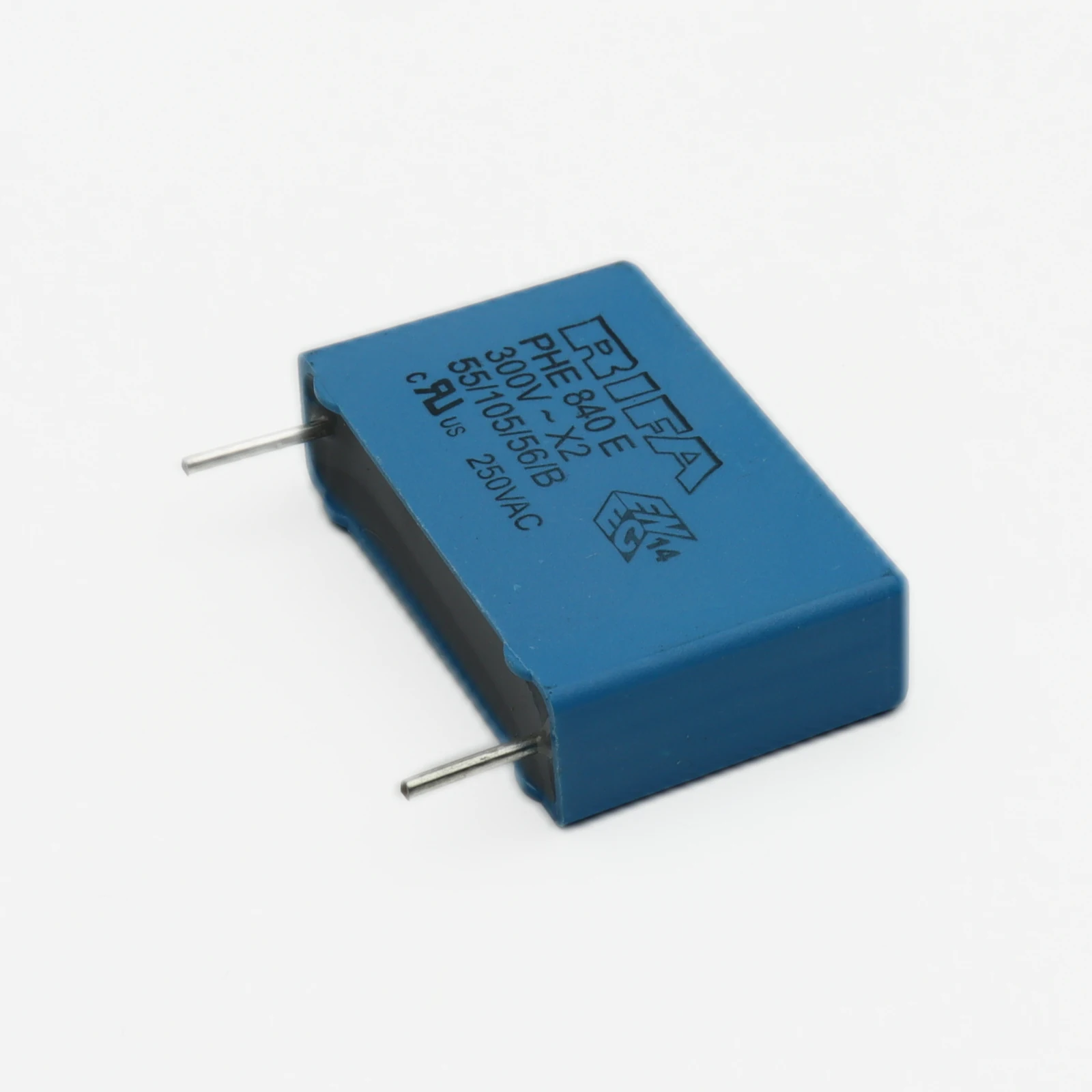

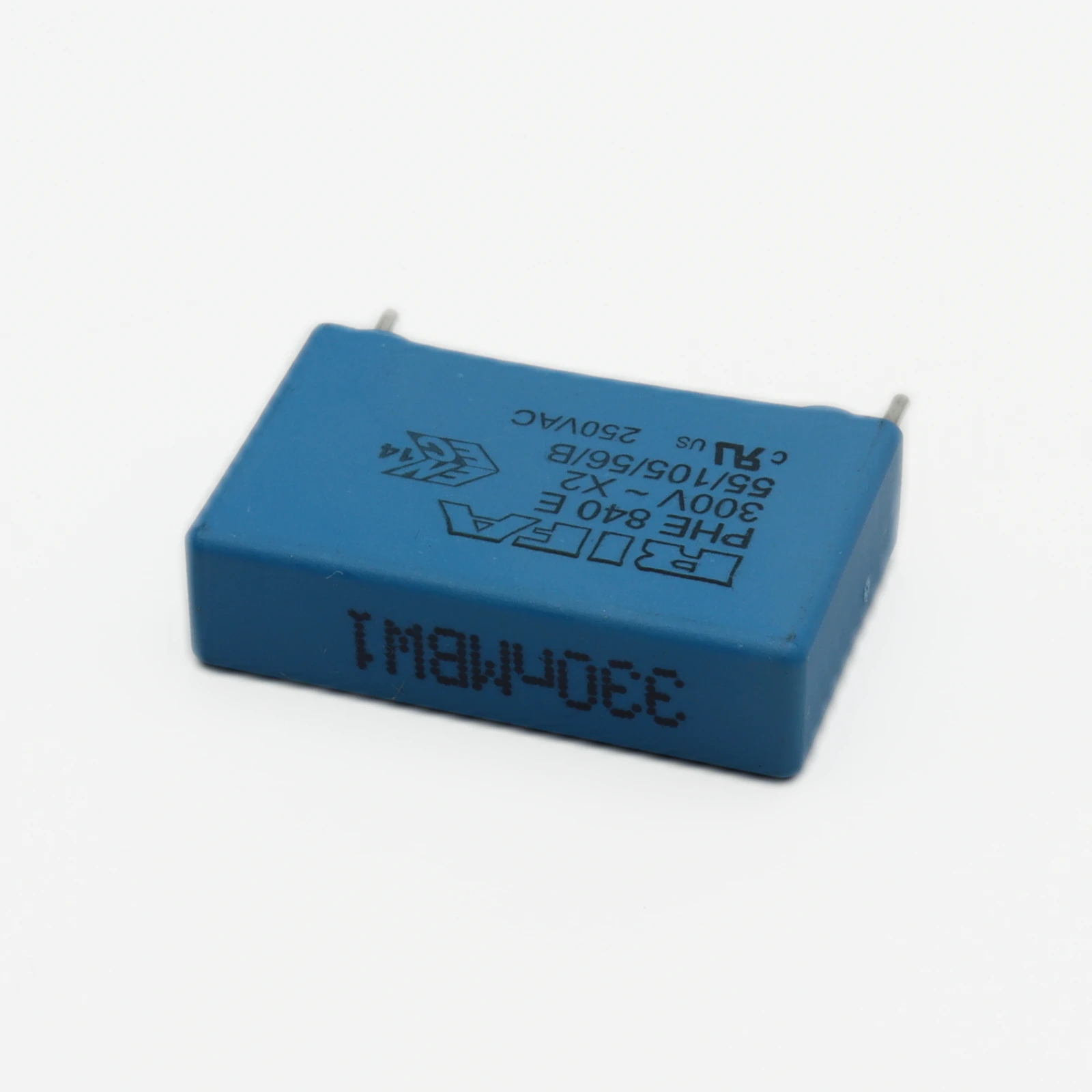

Ключевые параметры: модель имеет номинальную ёмкость 330 нФ, рассчитана на рабочее напряжение 275 В переменного тока и использует полипропиленовый диэлектрик. Радиальный корпус с шагом выводов 15 мм упрощает установку на стандартные печатные платы, а широкий температурный диапазон от -40 до +110 °C обеспечивает стабильность в жестких промышленных условиях.

Содержание

• Какие технические акценты важны при интеграции?
• Почему инженеры выбирают именно эту модель?
• На что обратить внимание при сравнении решений?

Какие технические акценты важны при интеграции?

Работа с компонентами класса X2 требует особого внимания к параметрам изоляции и самовосстановления. Полипропиленовая пленка внутри корпуса PHE840EY6330MR06L2 обладает свойством автоналаживания: при локальном пробое микроскопический участок металлизации испаряется, восстанавливая целостность цепи без короткого замыкания. Это фундаментальное отличие от керамических или электролитических решений, которые при пробое часто переходят в режим короткого замыкания, выводя из строя всю силовую ступень. Для совместимости с чувствительной микроэлектронкой рекомендуется размещать устройство максимально близко к точке входа сетевого кабеля, минимизируя длину проводников до нескольких миллиметров.

Почему инженеры выбирают именно эту модель?

Семейство Evox Rifa / KEMET традиционно ассоциируется с высокой надежностью в импульсных режимах. Данный номинал оптимален для фильтров, где требуется баланс между емкостью подавления и допустимым током утечки. На практике выбор падает на эту модель из-за точной калибровки допусков и стабильной работы при резких перепадах напряжения в сети. Увеличенная площадь металлизации внутри радиального корпуса снижает эквивалентное последовательное сопротивление (ESR), что критично для длительной эксплуатации в частотных преобразователях и промышленных ИБП. Инженеры ценят предсказуемое поведение компонента при длительных тепловых нагрузках, что напрямую влияет на сертификацию конечного изделия по стандартам EMC.

На что обратить внимание при сравнении решений?

При подборе альтернатив важно учитывать не только номинальную ёмкость, но и класс безопасности, а также физический footprint. Ниже приведена таблица с наиболее близкими по параметрам позициями от ведущих производителей.

Обратите внимание, что модель от Vishay имеет увеличенное рабочее напряжение и больший шаг выводов — это важно при интеграции в платы с жесткими требованиями к изоляционным зазорам. Аналог от Panasonic предлагает экономичное решение, но требует внимательной проверки профиля пайки из-за особенностей герметизации корпуса.

Практический нюанс монтажа и тестирования

Специфика радиального исполнения 330 нФ в этом корпусе требует особого подхода к фиксации на этапе волновой пайки. Из-за относительно небольшой массы компонента существует риск его смещения или вибрации при прохождении через паяльную ванну, что может привести к образованию микротрещин в выводах. На практике рекомендуем использовать минимальное количество флюса с низким содержанием галогенов и проверять угол наклона платы в пределах 3–5 градусов. После монтажа обязательно проводите тест на изоляционное сопротивление при 500 В постоянного тока: если показатели падают ниже 10 000 МОм, это указывает на остаточную проводящую пленку флюса вблизи выводов, что со временем может нарушить электромагнитную совместимость всей системы.

Заключение

Компонент PHE840EY6330MR06L2 от Evox Rifa / KEMET можно приобрести с бесплатной доставкой через Эиком. Мы гарантируем входной контроль каждой партии и предоставляем полную техническую документацию для ускорения процесса проектирования.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Evox Rifa / KEMET.
