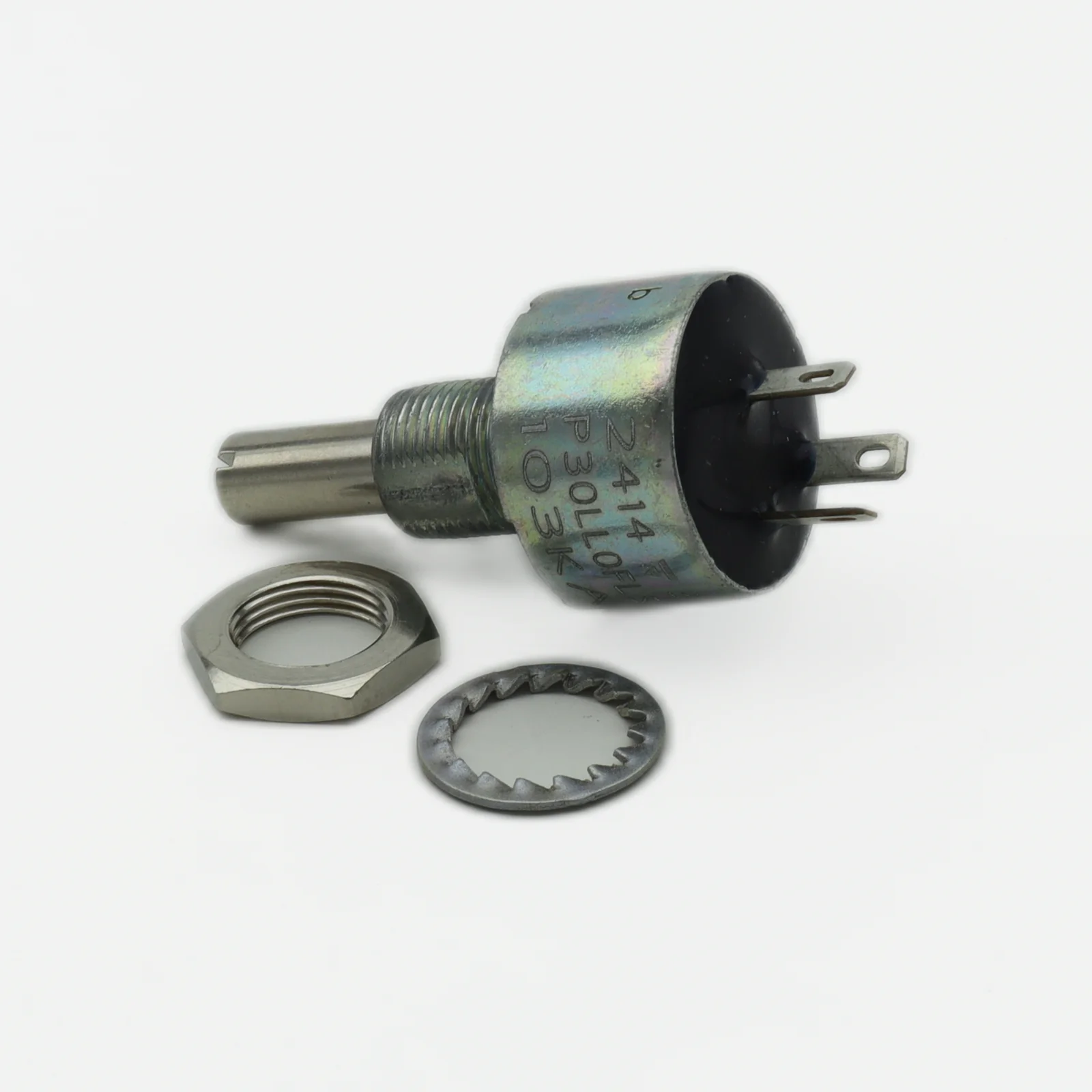

Обзор проволочного потенциометра P30LL0FLS103KA, стабильность настройки при механических воздействиях

При проектировании аналоговых цепей управления и прецизионных измерительных систем инженеры регулярно сталкиваются с необходимостью точной ручной калибровки параметров. Как обеспечить стабильную настройку, которая не «поплывёт» от вибрации или перепада температур? Проволочный потенциометр P30LL0FLS103KA от Vishay Sfernice решает эту задачу за счёт металлоплёночного резистивного элемента и усиленного механического узла. Данная модель относится к категории Потенциометры поворотные, Реостаты и ориентирована на применение в промышленной автоматике, лабораторном оборудовании и системах управления приводами.

Ключевые параметры для проектировщика

• Сопротивление: 10 кОм
• Номинальная мощность: 3 Вт
• Характеристика: линейная (B)
• Тип элемента: проволочный
• Ресурс: до 50 000 циклов
• Диаметр корпуса: 30 мм
• Монтаж: на панель, вал 6 мм
• Диапазон температур: −55…+125 °C

Содержание

• Почему проволочная конструкция критична для точности
• Особенности монтажа и подстройки
• Практический нюанс: калибровка при 10 кОм
• Подбор аналогов и совместимость
• Типовые области применения

Почему проволочная конструкция критична для точности

С технической точки зрения, ключевое отличие проволочных потенциометров от керамических или углеродных — в механизме формирования сопротивления. Намотка нихромовой или константановой проволоки на керамический каркас обеспечивает минимальный температурный коэффициент (ТКС не более ±20 ppm/°C) и практически полное отсутствие шумов скольжения. Для номинала 10 кОм это означает, что при изменении температуры на 50 °C уход сопротивления составит менее 0,1% — критически важно для измерительных мостов и цепей обратной связи.

На практике этот компонент демонстрирует высокую линейность характеристики на всём диапазоне перемещения движка. Отклонение от линейности для данной модели не превышает ±0,5%, что позволяет использовать её в задачах, где требуется пропорциональное управление без дополнительной линеаризации в ПО контроллера.

Особенности монтажа и подстройки

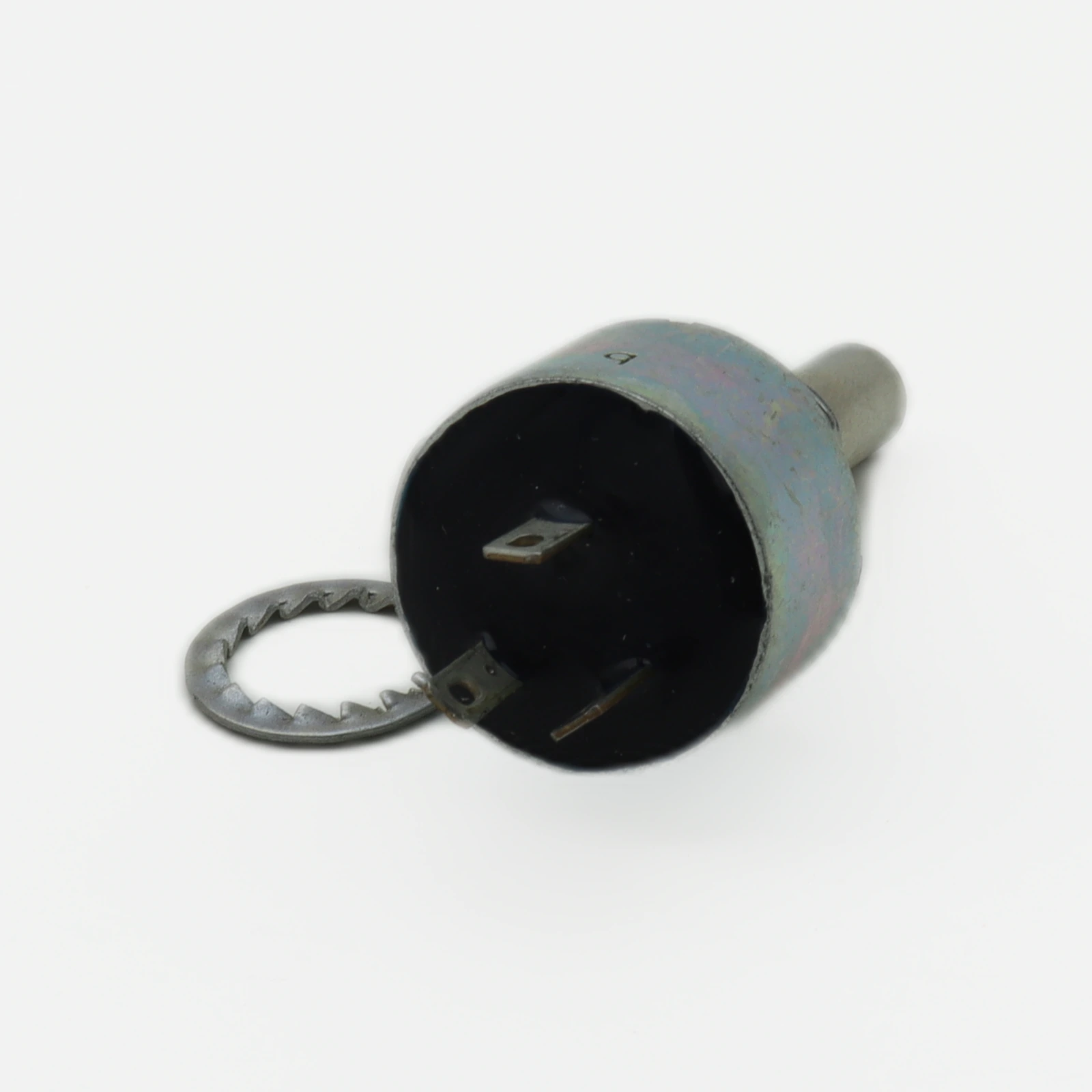

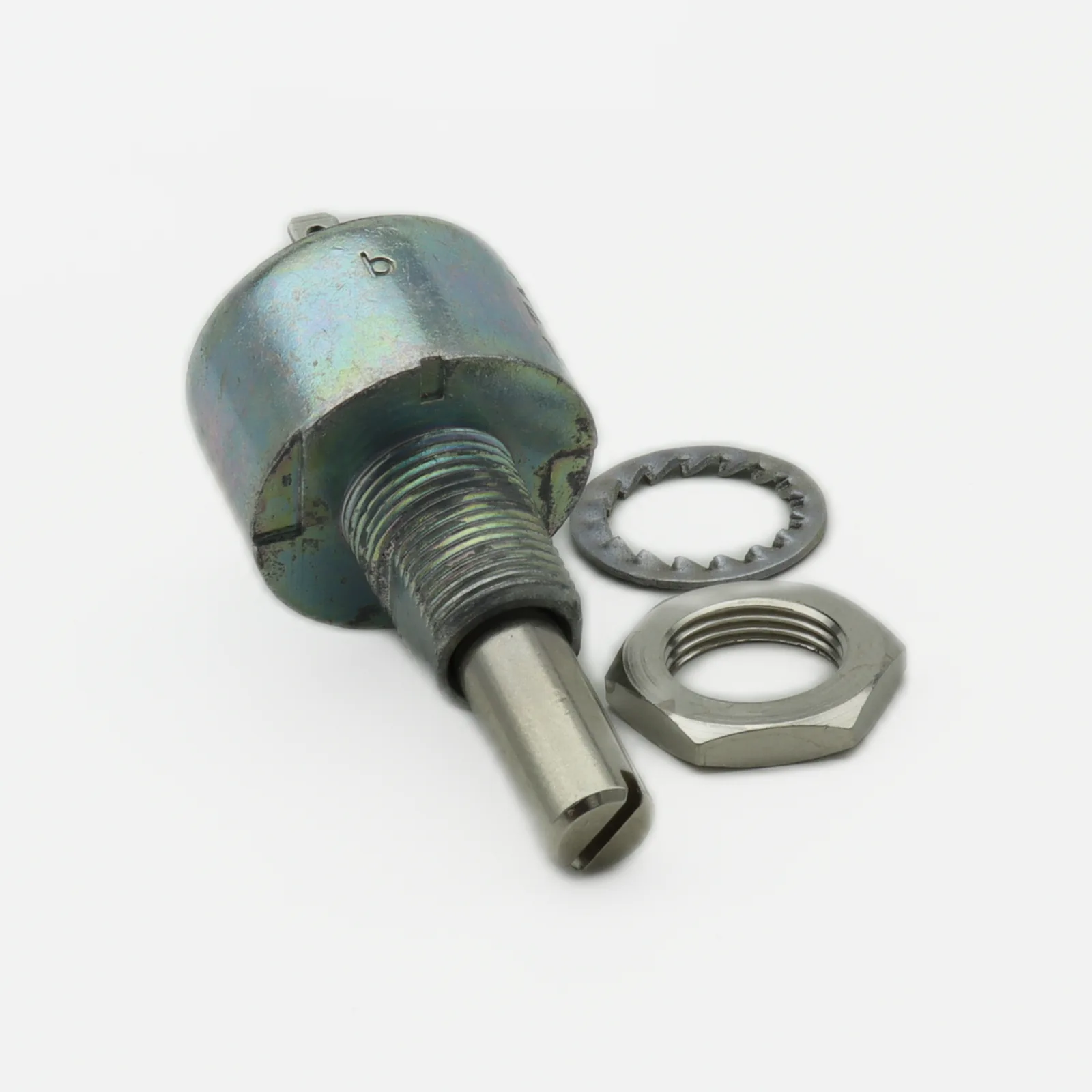

Если рассматривать применение в реальных условиях, корпус диаметром 30 мм с панельным креплением требует аккуратного подхода к механической фиксации. Рекомендуемый момент затяжки крепёжной гайки — не более 1,2 Н·м, чтобы избежать деформации внутреннего каркаса и нарушения контакта щётки с обмоткой.

Важный нюанс: вал диаметром 6 мм совместим со стандартными ручками и штурвалами, но при использовании пластиковых колпачков стоит проверить люфт — даже минимальный зазор (0,1–0,2 мм) на валу приводит к ощутимому «мёртвому ходу» при точной подстройке. Для устранения этого эффекта применяют разрезные втулки или фиксирующие винты с нейлоновой вставкой.

Практический нюанс: калибровка при 10 кОм

Практический аспект, который стоит учесть: номинал 10 кОм в проволочном исполнении имеет специфическую особенность — количество витков проволоки на каркасе относительно невелико (порядка 200–250 витков), что определяет дискретность регулировки. Разрешение составляет примерно 40–50 Ом на один виток. При калибровке чувствительных цепей это означает, что точная установка значения возможна только между фиксированными позициями щётки, когда контакт скользит по поверхности проволоки, а не перескакивает между витками.

Для достижения максимальной точности рекомендуется следующий приём: установить движок в приблизительное положение, подать на крайние выводы опорное напряжение и, медленно вращая вал, контролировать выходное напряжение мультиметром с разрешением не менее 4,5 разрядов. При обнаружении «ступеньки» (скачка на 40–50 Ом) следует немного отступить назад и подойти к нужному значению с другой стороны — это компенсирует гистерезис механического узла.

Подбор аналогов и совместимость

Обратите внимание, что 534B1103JC имеет пониженную мощность 2 Вт — это важно при работе в цепях с током свыше 10 мА через резистивный элемент.

Типовые области применения

P30LL0FLS103KA находит применение в следующих устройствах и системах:

• Блоки управления электроприводами: задаёт опорное напряжение для регулирования скорости вращения двигателя, обеспечивая плавную и стабильную подстройку без дребезга контакта.
• Лабораторные источники питания: используется в цепи обратной связи для точной установки выходного напряжения или ограничения тока с шагом менее 0,5%.
• Измерительные мосты и тензометрические усилители: выполняет роль балансировочного элемента, компенсируя начальный разбаланс моста при калибровке датчиков.

Ключевой вывод: проволочный потенциометр на 10 кОм обеспечивает стабильную калибровку аналоговых цепей благодаря низкому ТКС, линейной характеристике и ресурсу 50 000 циклов — оптимален для промышленного и измерительного оборудования.
