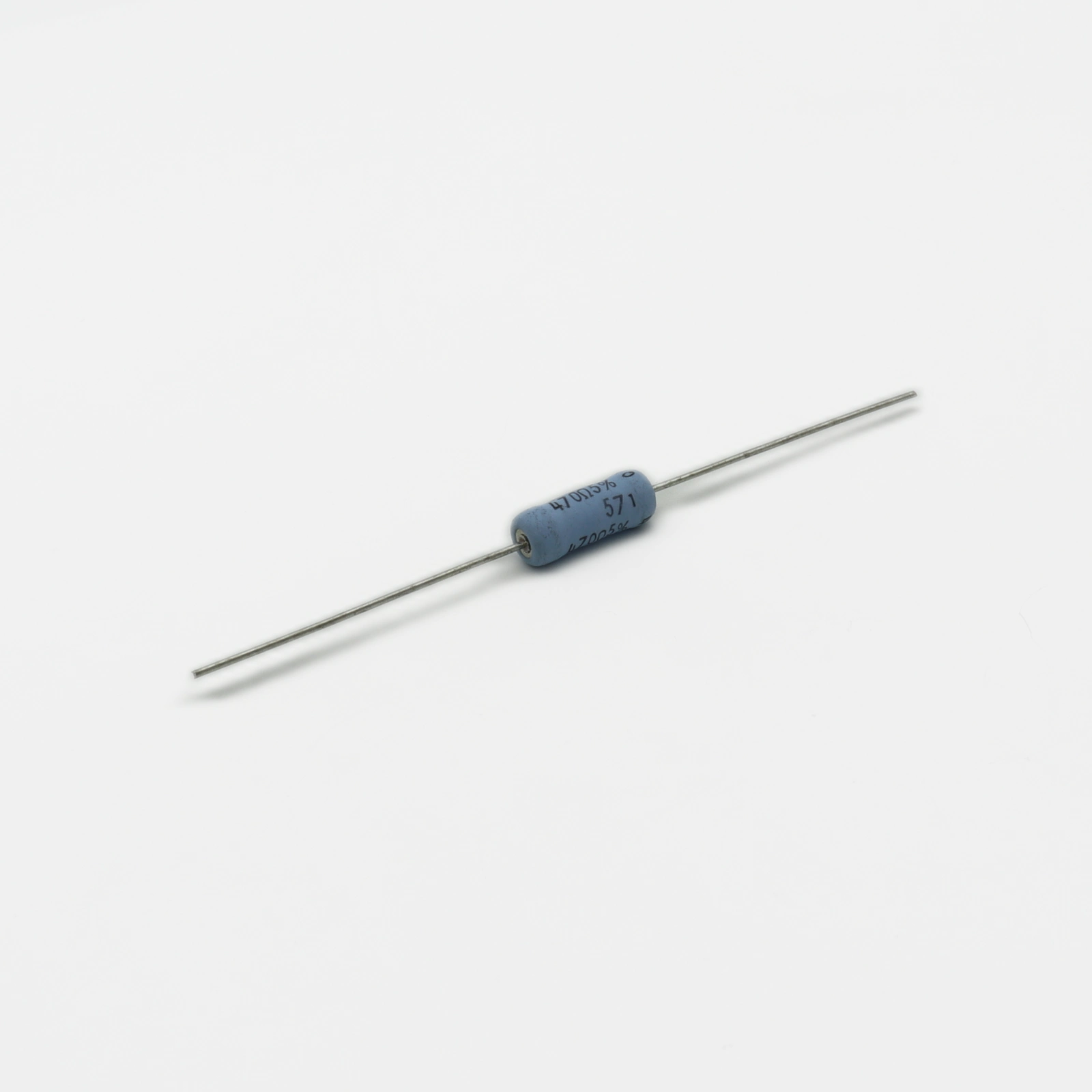

Обзор проволочного резистора 3 Вт ERG-3SJ471: особенности рассеивания мощности на плате

При проектировании силовых цепей инженеры часто сталкиваются с необходимостью точно ограничить ток при сохранении высокой рассеиваемой мощности. Как обеспечить стабильное сопротивление в условиях значительного тепловыделения? Ответ — проволочный резистор ERG-3SJ471 от Panasonic с номиналом 470 Ом и мощностью 3 Вт. Этот компонент представлен в разделе Резисторы для сквозного монтажа и относится к категории осевых металлооксидных моделей, широко применяемых в промышленной электронике.

Ключевые параметры для проектировщика

Важно для применения: данный компонент имеет сопротивление 470 Ом с допуском ±5%, рассчитан на постоянную рассеиваемую мощность 3 Вт. Температурный коэффициент сопротивления (ТКС) составляет ±200 ppm/°C, рабочий диапазон — от −55 °C до +235 °C. Корпус — осевой цилиндрический, масса элемента позволяет использовать как навесной, так и поверхностный монтаж с дополнительным креплением.

Содержание

• Тепловой режим и расположение на плате
• Нюансы пайки и механической фиксации
• Подбор замены и совместимость
• Где применяется

Тепловой режим и расположение на плате

С технической точки зрения, мощность 3 Вт при сопротивлении 470 Ом означает, что через элемент может протекать ток до ~80 мА при полном нагружении. Это создаёт заметный нагрев корпуса — температура поверхности способна достигать 150–180 °C в закрытом объёме. На практике рекомендуется оставлять зазор не менее 5 мм между корпусом и соседними компонентами, а также обеспечить вентиляционный канал или теплоотводящую зону на печатной плате.

Важный нюанс: при установке вертикально (торцом к плате) эффективная площадь конвекции увеличивается, что снижает рабочую температуру на 15–20 °C по сравнению с горизонтальным расположением. Для устройств, работающих в замкнутых корпусах без принудительного охлаждения, это может стать решающим фактором надёжности.

Нюансы пайки и механической фиксации

Если рассматривать применение в реальных условиях, осевые выводы данного элемента требуют особого внимания при волновой пайке. Металлооксидный слой чувствителен к перегреву в зоне контакта вывода с корпусом — превышение температуры 260 °C в течение более 5 секунд может привести к микротрещинам защитного покрытия.

Практический совет: для номинала 470 Ом при мощности 3 Вт рекомендуется формировать выводы с изгибом не ближе 3 мм от тела резистора. При навесном монтаже на стойках добавьте силиконовую демпферную шайбу между корпусом и платой — это компенсирует термическое расширение и предотвращает отрыв паяного соединения при циклических нагревах. Для прототипов удобно использовать термоусадочную трубку диаметром 6 мм, надетую на корпус: она фиксирует положение и защищает от случайного КЗ с соседними дорожками.

Подбор замены и совместимость

При выборе между ERG-3SJ471 и ROX3SJ471 учитвайте температурный диапазон: первый лучше для применений с экстремальным нагревом до 235 °C, второй — для стандартных промышленных условий до 155 °C.

Типовые области применения

Указанный номинал находит применение в следующих устройствах и системах:

• Импульсные блоки питания: используется в цепях обратной связи для точного деления напряжения при высокой рассеиваемой мощности.
• Промышленные контроллеры: обеспечивает токоограничение в цепях управления реле и соленоидов, защищая выходные каскады от бросков.
• Датчики температуры: применяется как балластный элемент в мостовых схемах, где важна стабильность сопротивления при длительном нагреве.

Ключевой вывод: проволочный резистор 470 Ом на 3 Вт от Panasonic — оптимальный выбор для силовых цепей, где критична стабильность номинала при высоких температурах и длительных нагрузках.

Заказать ERG-3SJ471 с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Panasonic.
