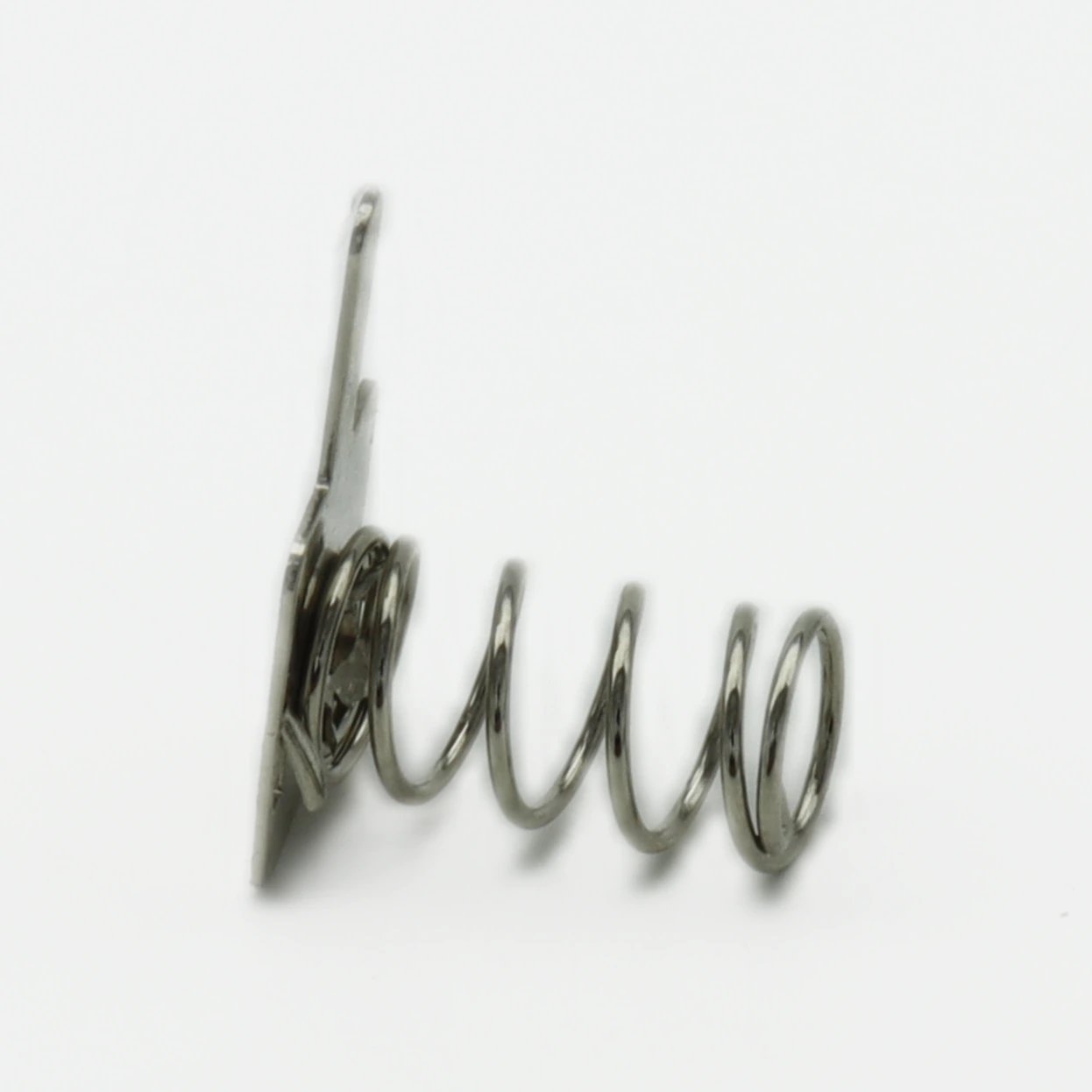

Обзор пружинного контакта 223B, надёжное решение для монтажа элементов питания

Как обеспечить стабильный электрический контакт в батарейном отсеке при минимальных габаритах и вибрационных нагрузках? Пружинный контакт 223B от COMF решает эту задачу: изделие рассчитано на один элемент AAA (R03), монтируется пайкой и относится к категории Электронные компоненты в нашем каталоге. Компонент ориентирован на компактные устройства, где критичны надёжный прижим и устойчивость к окислению.

Кратко о главном

• Тип контакта: пружинный, отрицательный полюс
• Типоразмер батареи: AAA / R03 (Ø10,5 мм)
• Количество элементов: 1
• Способ монтажа: пайка в отверстия (THT)

Содержание

• Материалы и коррозионная стойкость
• Особенности монтажа и усилие прижима
• Совместимость и подбор замены
• Типовые области применения

Материалы и коррозионная стойкость

С технической точки зрения, пружинящий элемент выполнен из фосфористой бронзы с никелевым подслоем и финишным покрытием. Такая комбинация обеспечивает упругость в диапазоне рабочих температур и защищает контактную площадку от окисления при длительном хранении устройства без элемента питания. Для инженера, проектирующего автономные датчики, это означает стабильное переходное сопротивление на протяжении всего срока службы.

Особенности монтажа и усилие прижима

Если рассматривать применение в реальных условиях, важно учитывать ход пружины: он подобран так, чтобы компенсировать допуски длины батарей AAA разных производителей (от 43,3 до 44,5 мм). При пайке волной или ручным паяльником рекомендуется температура жала не выше 350 °C и время контакта до 3 секунд, чтобы не отпустить пружину. Практический нюанс: перед установкой батареи проверьте, что свободный ход пружины составляет 1,5–2 мм — это гарантирует плотный прижим без деформации корпуса батарейного отсека.

Совместимость и подбор замены

224B отличается увеличенным диаметром контактной площадки, что делает его подходящим для элементов AA. BC-1-AAA имеет позолоченную контактную зону, что критично для медицинских приборов с требованиями по биосовместимости. 5223 может заменить 223B, если требуется расширенный температурный диапазон; в остальных случаях рекомендуем оригинал.

Типовые области применения

223B находит применение в следующих устройствах и системах:

• Портативные газоанализаторы: обеспечивает стабильный контакт при тряске и перепадах температур в полевых условиях.
• Беспроводные датчики IoT: минимизирует потери на переходном сопротивлении, продлевая автономность устройства.
• Пульты ДУ промышленного оборудования: выдерживает многократные циклы замены батарей без потери упругости.

Ключевой вывод: пружинный контакт 223B — оптимальный выбор для компактных автономных устройств, где важны надёжный прижим, коррозионная стойкость и простота монтажа пайкой.

Заказать 223B с доставкой по РФ можно в каталоге Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте COMF.
