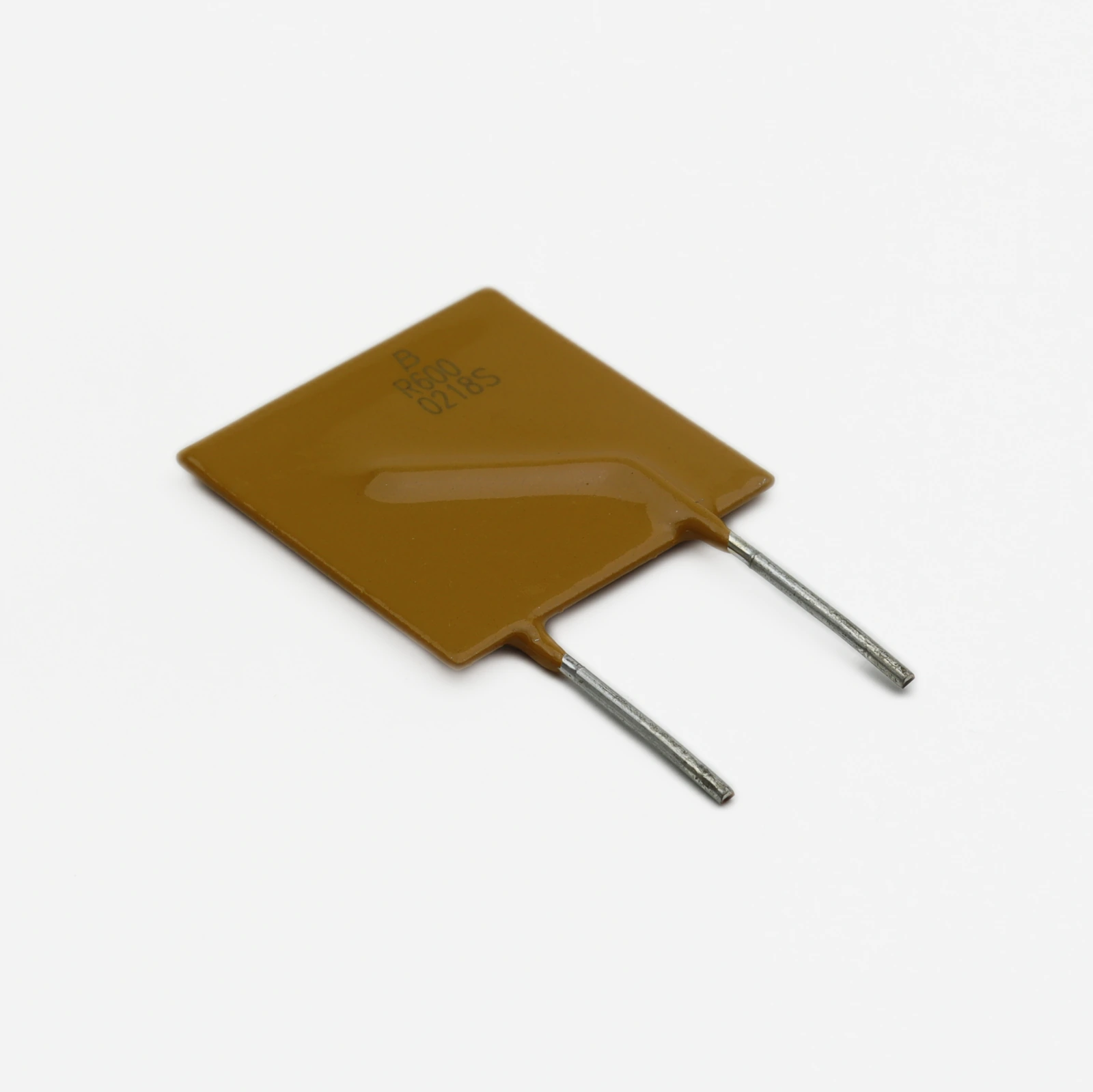

Обзор cамовосстанавливающегося предохранителя MF-R600: особенности многократного срабатывания

Для защиты цепей с рабочим током до 6 А критично исключить ложные срабатывания при пусковых нагрузках. Именно это решает самовосстанавливающийся предохранитель PTC MF-R600 от BOURNS, представленный в разделе самовосстанавливающиеся предохранители. Устройство автоматически разрывает контакт при перегрузке и возвращается в рабочее состояние после остывания, что значительно упрощает обслуживание оборудования без необходимости ручной замены расходных материалов.

Кратко о главном

Кратко о главном: Модель имеет ток удержания 6 А, ток срабатывания 12 А, рассчитана на максимальное напряжение 30 В. Работает в радиальном корпусе — подходит для установки в промышленную автоматику и блоки питания.

Содержание

• Технические акценты
• Подбор замены
• Сравнение решений

Технические акценты

Радиальный выводной формат обеспечивает простоту монтажа на печатные платы с шагом отверстий, стандартизированным под автоматическую установку. В отличие от классических плавких вставок, полимерная матрица внутри корпуса меняет сопротивление при нагреве: при превышении номинального тока материал расширяется, разрывая токопроводящие цепи. После устранения аварийной ситуации и снижения температуры до рабочего диапазона структура полимера восстанавливается, и стабильность параметров возвращается к исходным значениям. Это особенно важно в системах, где частые кратковременные перегрузки считаются штатным режимом, а не дефектом.

Подбор замены

При модернизации или ремонте оборудования прямая замена требует внимания к двум ключевым параметрам: току удержания и времени срабатывания. Номинал 6 А выбран для цепей с умеренными пусковыми токами, поэтому при поиске альтернативы проверяйте, чтобы новый компонент не срабатывал раньше, чем разгонятся двигатели или зарядятся конденсаторы входного фильтра. Обратите внимание на тепловую инерцию радиального корпуса: в замкнутых пространствах без естественной конвекции цикл остывания может затягиваться, что замедляет возвращение в нормальный режим. На практике рекомендуется оставлять зазор не менее 5 мм до соседних компонентов или корпусных стенок, чтобы избежать накопления тепла и преждевременного деградирования полимера. Тестирование устройства лучше проводить в импульсном режиме с фиксацией времени сброса, так как это единственный способ убедиться в сохранении ресурса после многократных циклов без повреждения внутренних контактов.

Сравнение решений

Для оценки рыночных альтернатив полезно сравнить базовые характеристики с прямыми конкурентами. Ниже приведена сводка по наиболее востребованным позициям аналогичного класса.

Обратите внимание, что модель от Bel Fuse имеет более низкую цену, но требует дополнительного контроля тепловыделения при длительных перегрузках — это важно при проектировании компактных блоков питания с ограниченным пространством для рассеивания тепла.

BOURNS MF-R600 доступен к отгрузке — оформите заказ на сайте.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте BOURNS.
