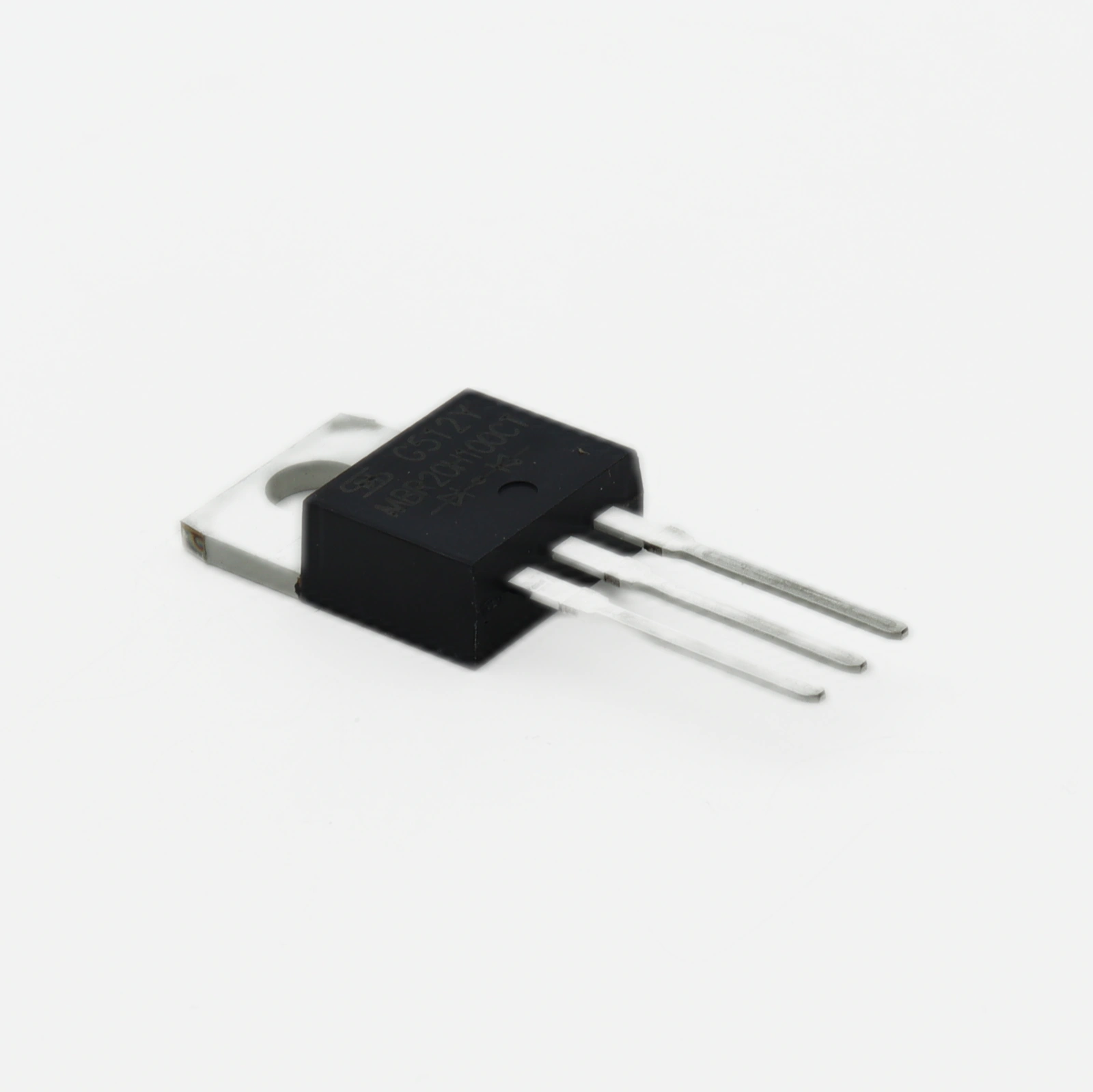

Обзор сборки диодов Шоттки MBR20H100CT, тепловые аспекты монтажа в TO-220

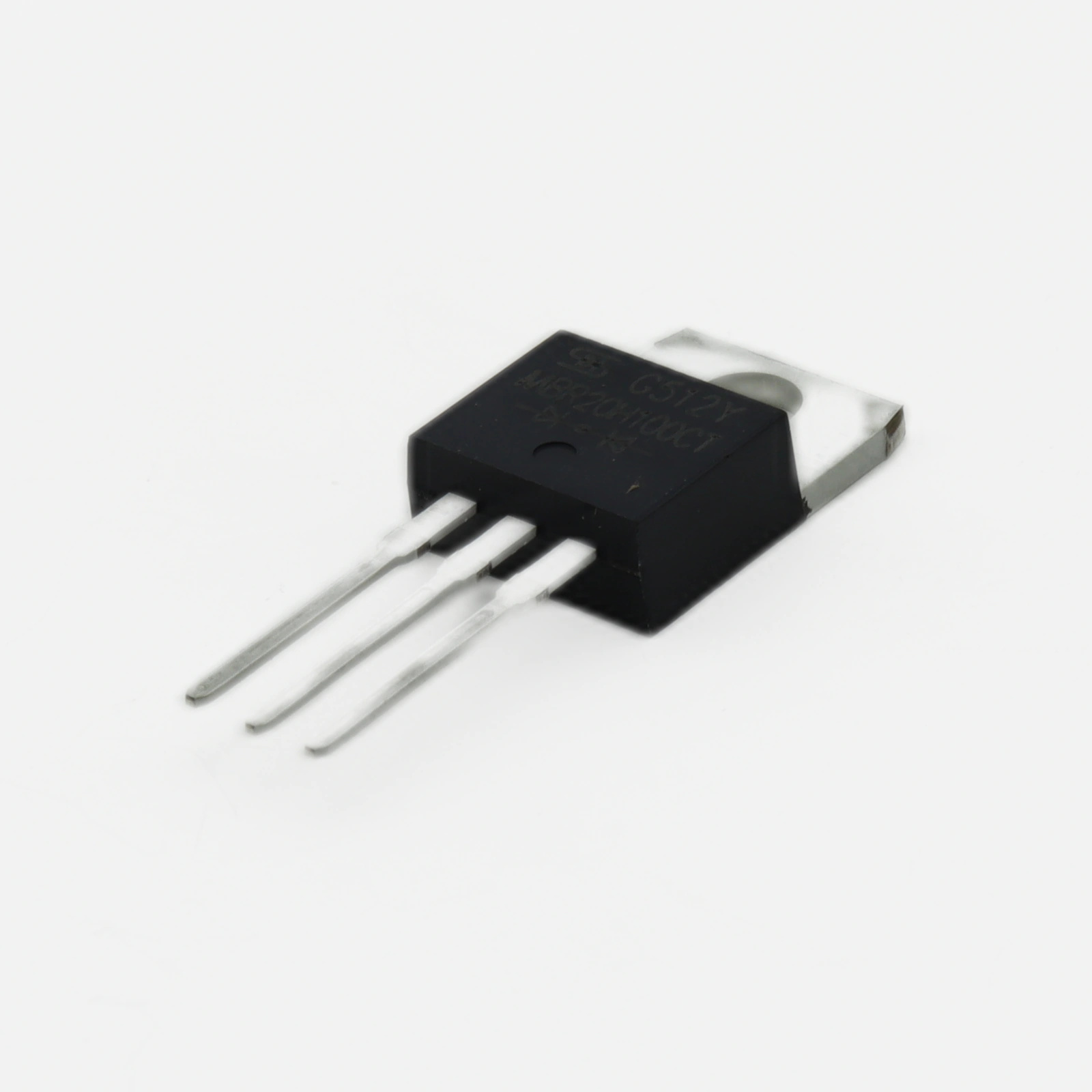

Как минимизировать потери на выпрямлении при выходных токах до 20 А и обратном напряжении 100 В? Ответ кроется в правильном выборе диодной сборки. MBR20H100CT от Taiwan Semiconductor — это сдвоенный диод Шоттки с общим катодом в корпусе TO-220, представленный в разделе дискретные полупроводники. Компонент оптимален для вторичных цепей импульсных источников питания, где критичны низкое прямое падение напряжения и высокое быстродействие.

Кратко о главном

Важно для применения: сборка рассчитана на суммарный прямой ток 20 А (по 10 А на плечо) и максимальное обратное напряжение 100 В. Прямое падение составляет около 0,75 В при номинальном токе, а рабочий диапазон температур кристалла простирается от −65 до +175 °C. Корпус TO-220AB обеспечивает тепловое сопротивление переход–корпус порядка 2 °C/Вт, что упрощает расчёт радиатора.

Содержание

• Почему тепловой режим определяет надёжность
• Практические нюансы монтажа и защиты
• Подбор замены: на что смотреть в даташите
• Где применяется сборка диодов Шоттки

Почему тепловой режим определяет надёжность

С технической точки зрения, главное преимущество барьерного перехода Шоттки — малое время обратного восстановления, практически близкое к нулю. Это снижает коммутационные потери в десятки раз по сравнению с обычными p-n диодами. Однако обратной стороной является повышенный ток утечки, который экспоненциально растёт с температурой. Для данной модели при 125 °C обратный ток может достигать единиц миллиампер на плечо, а при 150 °C — уже десятков.

Именно поэтому эффективный теплоотвод становится ключевым фактором долговечности. При непрерывном токе 10 А на одно плечо рассеиваемая мощность составляет порядка 7–8 Вт. Без радиатора корпус TO-220 способен рассеять не более 2 Вт в спокойном воздухе — кристалл быстро выйдет за пределы допустимой температуры. Практическое правило: тепловое сопротивление радиатора не должно превышать 5 °C/Вт при работе в замкнутом объёме без принудительной вентиляции.

Практические нюансы монтажа и защиты

На практике инженеры часто упускают один нюанс, связанный именно с 100-вольтовым исполнением. В отличие от 40–60 В сборок, у MBR20H100CT ёмкость перехода заметно ниже, а барьерная высота — выше. Это означает, что при коммутации индуктивной нагрузки выбросы обратного напряжения могут достигать 130–150 В, что превышает предельный рейтинг. Решение — установка снабберной RC-цепочки (типовые значения: 100 Ом + 1 нФ) параллельно каждому плечу. Это особенно актуально в обратноходовых преобразователях с частотой коммутации выше 100 кГц.

Важный нюанс: при монтаже на радиатор через слюдяную прокладку тепловое сопротивление возрастает на 0,5–1 °C/Вт. Если изоляция не требуется, лучше использовать термопасту с теплопроводностью от 3 Вт/(м·К) и наносить её слоем не толще 50 мкм. Момент затяжки крепёжного винта M3 — 0,5–0,7 Н·м: превышение приводит к растрескиванию компаунда корпуса, а недостаточный момент ухудшает тепловой контакт.

Подбор замены: на что смотреть в даташите

При поиске альтернативы обращайте внимание не только на ток и напряжение, но и на корпусную совместимость, а также на конфигурацию (общий катод или общий анод). Ниже приведена сравнительная таблица функциональных аналогов.

Обратите внимание, что STPS20H100CT имеет несколько иную цоколёвку внутреннего соединения — это важно при автоматической трассировке печатной платы, когда дорожки уже разведены под конкретную посадочную площадку.

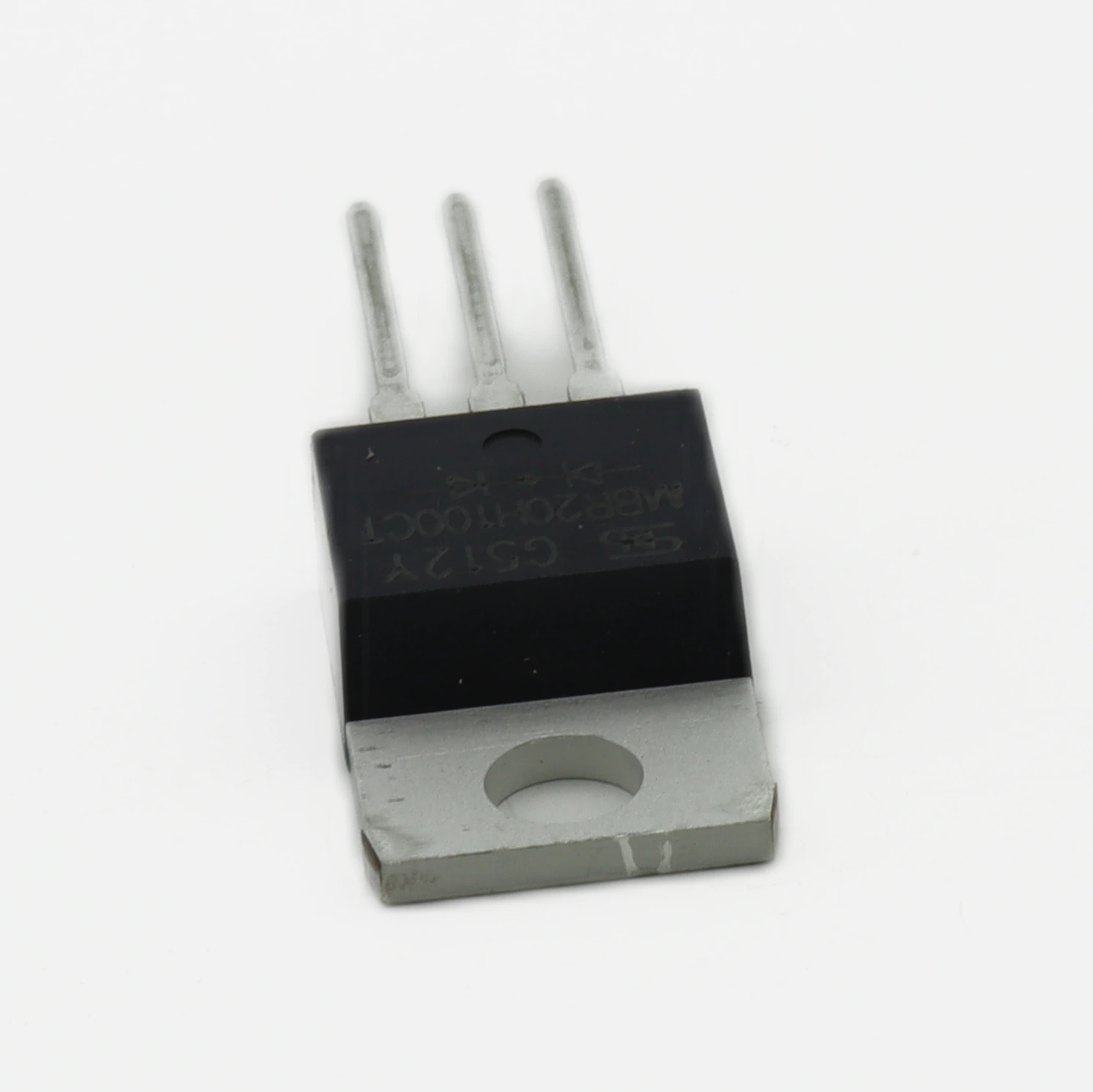

Где применяется сборка диодов Шоттки

MBR20H100CT находит применение в следующих устройствах и системах:

• Импульсные блоки питания 12 В / 24 В: используется как выходной выпрямитель вторичной обмотки, обеспечивая КПД на 2–4 % выше по сравнению с ультрабыстрыми диодами за счёт низкого прямого падения напряжения.
• Зарядные устройства для Li-Ion аккумуляторов: работает в цепи синхронного выпрямления обратноходового преобразователя, минимизируя тепловыделение и позволяя обойтись без принудительного охлаждения при токах заряда до 10 А.
• Солнечные контроллеры MPPT: защищает выходную цепь от обратного тока батареи в ночное время, а низкое пороговое напряжение снижает потери в дневном режиме генерации.

Ключевой вывод: данная сборка обеспечивает оптимальный баланс между низким прямым падением напряжения и допустимым обратным напряжением 100 В, что делает её универсальным выбором для вторичных выпрямителей средней мощности.

Заказать MBR20H100CT с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Taiwan Semiconductor.
