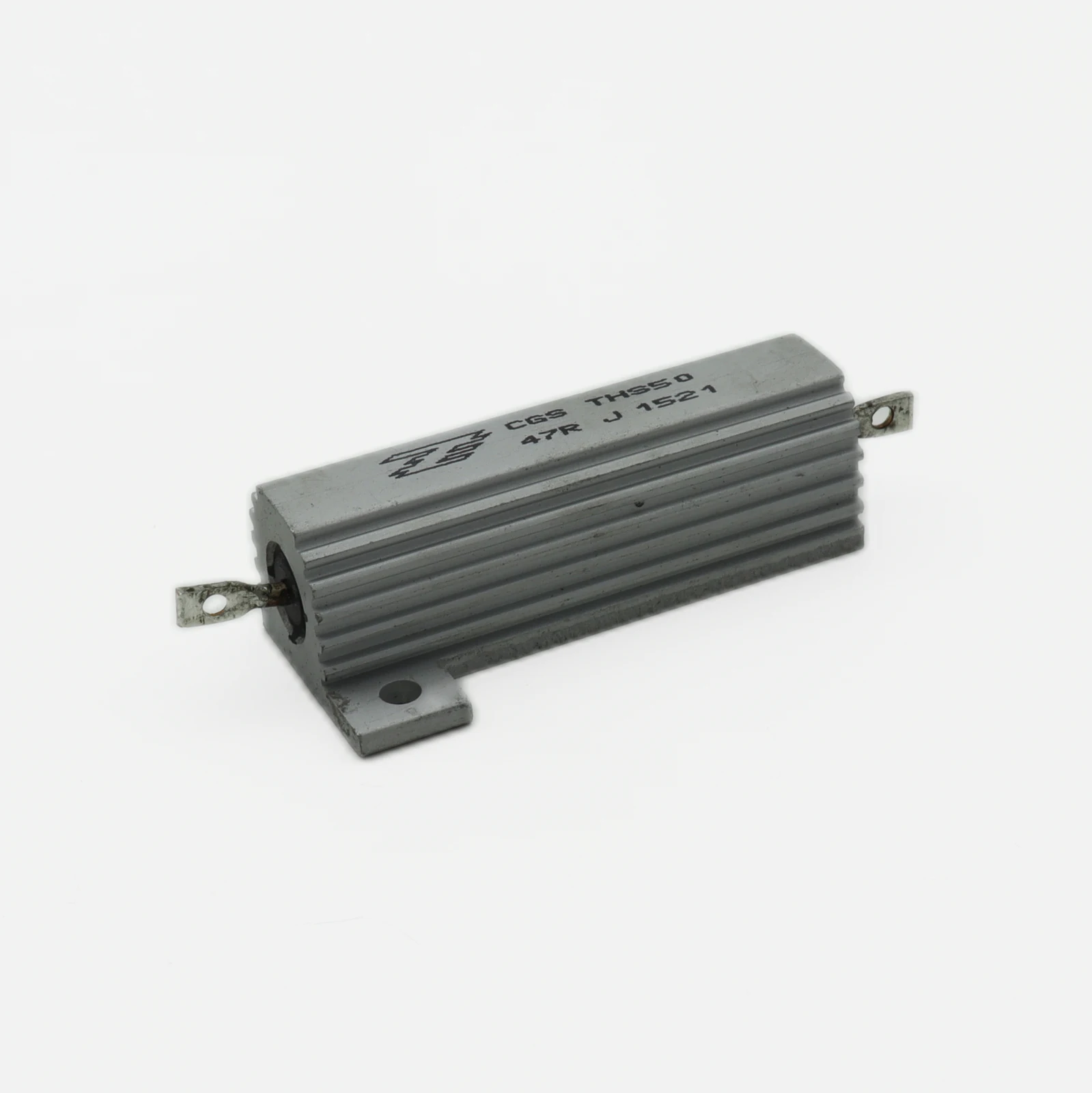

Обзор силовой резистор с проволочной обмоткой THS5047RJ, стабильность при тепловых перегрузках

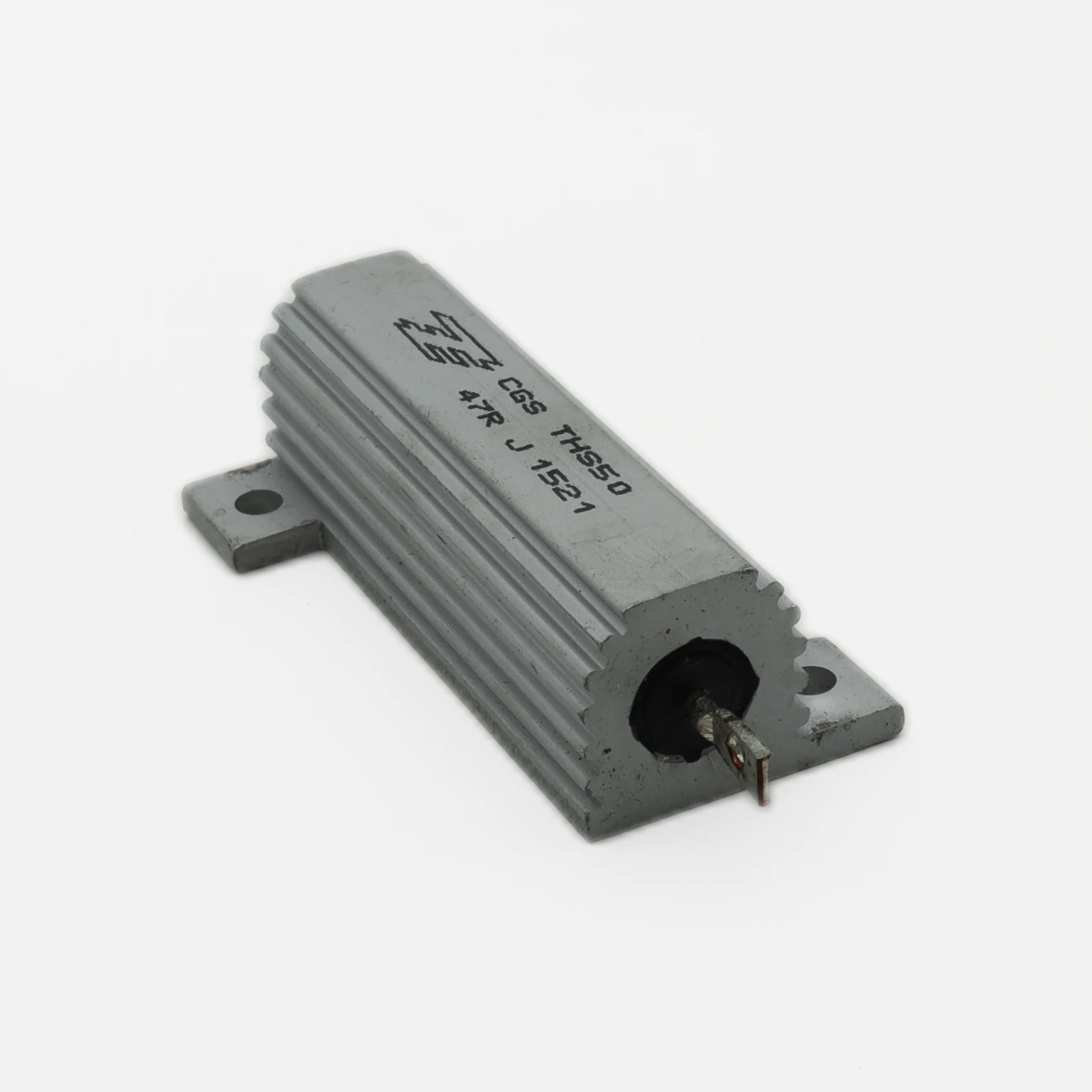

Как обеспечить стабильное рассеивание тепла при длительных импульсных нагрузках в силовых цепях? Именно эту задачу решает THS5047RJ от CGS - TE CONNECTIVITY — силовой резистор с проволочной обмоткой, 47 Ом, 5% допуск, номинальная мощность 50 Вт, предназначенный для монтажа на шасси. Данный компонент представлен в разделе Резисторы для монтажа на шасси и ориентирован на применения, где критична устойчивость к тепловым пикам и механическим вибрациям.

Ключевые параметры для проектировщика

• Сопротивление: 47 Ом
• Номинальная мощность: 50 Вт
• Допуск: ±5%
• Тип монтажа: на шасси (chassis mount)
• Конструкция: проволочный (wirewound)

Содержание

• Почему тепловой режим критичен для 50-ваттных резисторов?
• Нюансы монтажа на шасси
• Сравнение с альтернативными решениями
• Типовые области применения

Почему тепловой режим критичен для 50-ваттных резисторов?

С технической точки зрения, проволочная конструкция этого компонента обеспечивает предсказуемый ТКС в широком диапазоне температур. При 47 Ом и 50 Вт рабочий ток достигает примерно 1,03 А, что выделяет значительное количество тепла на единице площади корпуса. В отличие от плёночных аналогов, проволочный элемент обладает большей тепловой массой — это означает, что кратковременные импульсы мощностью до 2–3 крат от номинала резистор absorбирует без мгновенного перегрева.

Обратите внимание: при проектировании теплоотвода необходимо учитывать, что корпус данного элемента электрически изолирован от основания, но термоконтакт с шасси всё равно требует применения теплопроводящей пасты. Без неё реальная допустимая мощность снижается на 20–30%, что особенно заметно при монтаже в закрытых корпусах с ограниченной конвекцией.

Нюансы монтажа на шасси

Практический аспект, который стоит учесть: крепёжные отверстия корпуса рассчитаны на стандартный винт M4, но момент затяжки не должен превышать 0,5 Н·м. Чрезмерное усилие создаёт механическое напряжение на керамическом основании и может привести к микротрещинам, которые проявят себя уже при циклических тепловых нагрузках. На практике инженеры часто используют пружинные шайбы для компенсации теплового расширения — это продлевает срок службы узла.

Ещё один важный нюанс: при пайке выводов к силовым шинам рекомендуется применять провод сечением не менее 1,5 мм². Тонкие проводники на токе свыше 1 А создают локальный нагрев в месте соединения, что может повлиять на общую стабильность сопротивления в цепи.

Сравнение с альтернативными решениями

При выборе между THS5047RJ и AL50W47RJ учитывайте тепловую инерцию: первый лучше для импульсных нагрузок с высокой пиковой мощностью, второй — для стационарных режимов с равномерным нагревом. RH05047R0FE02 от Vishay предлагает повышенную точность ±1%, что оправдано в измерительных цепях, но обходится дороже.

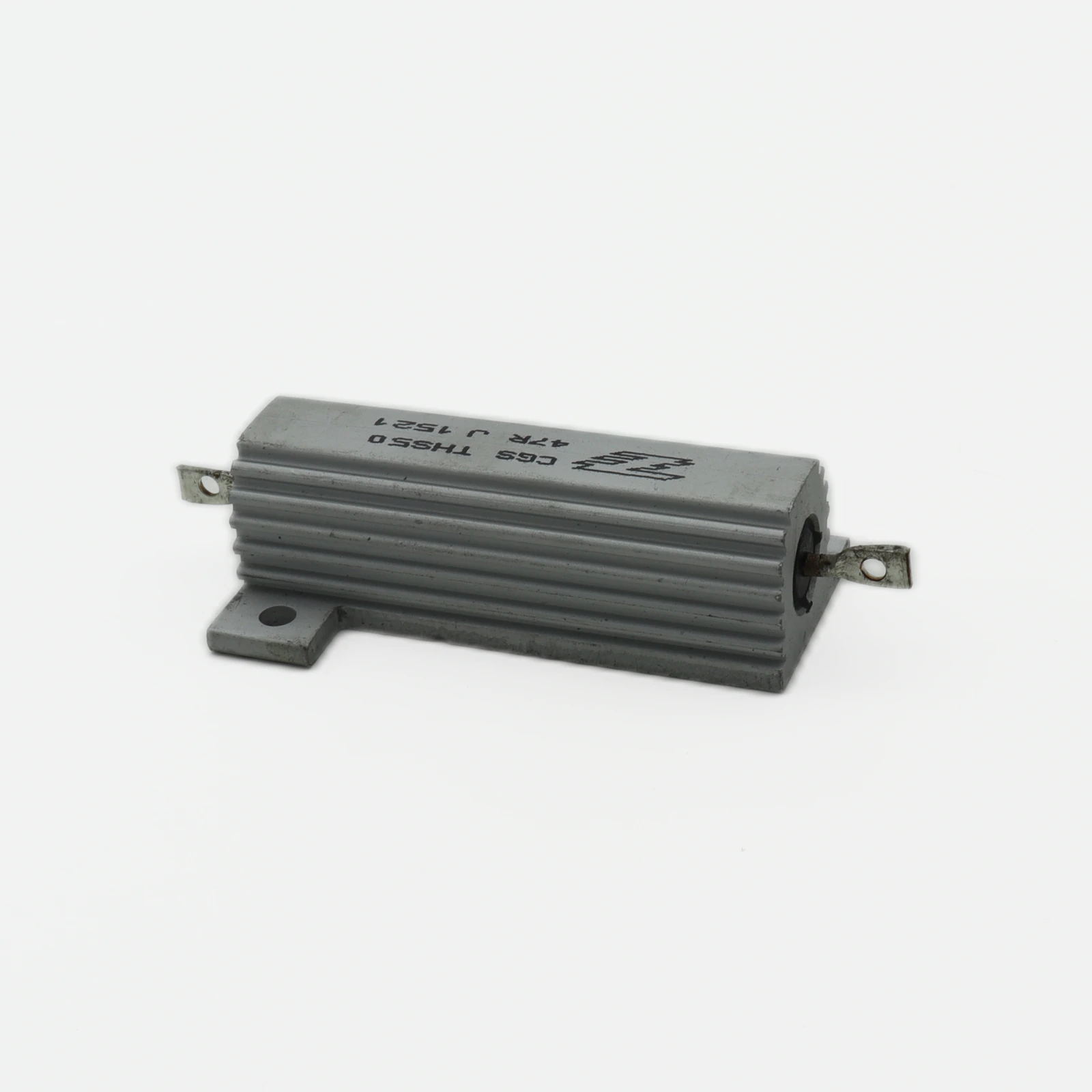

Типовые области применения

Данный компонент находит применение в следующих устройствах и системах:

• Промышленные частотные преобразователи: обеспечивает демпфирование выбросов напряжения на силовых IGBT-модулях, защищая ключи от перенапряжений при коммутации индуктивных нагрузок.
• Блоки торможения электроприводов: рассеивает рекуперативную энергию, поступающую от двигателя в звено постоянного тока, предотвращая срабатывание защиты по перенапряжению шины.
• Нагрузочные модули тестовых стендов: позволяет создавать калиброванную активную нагрузку для проверки выходных каскадов источников питания и усилителей мощности.

Ключевой вывод: THS5047RJ — надёжное решение для силовых цепей с импульсными и длительными тепловыми нагрузками, сочетающее проволочную конструкцию, изолированный корпус и стандартный монтаж на шасси.
