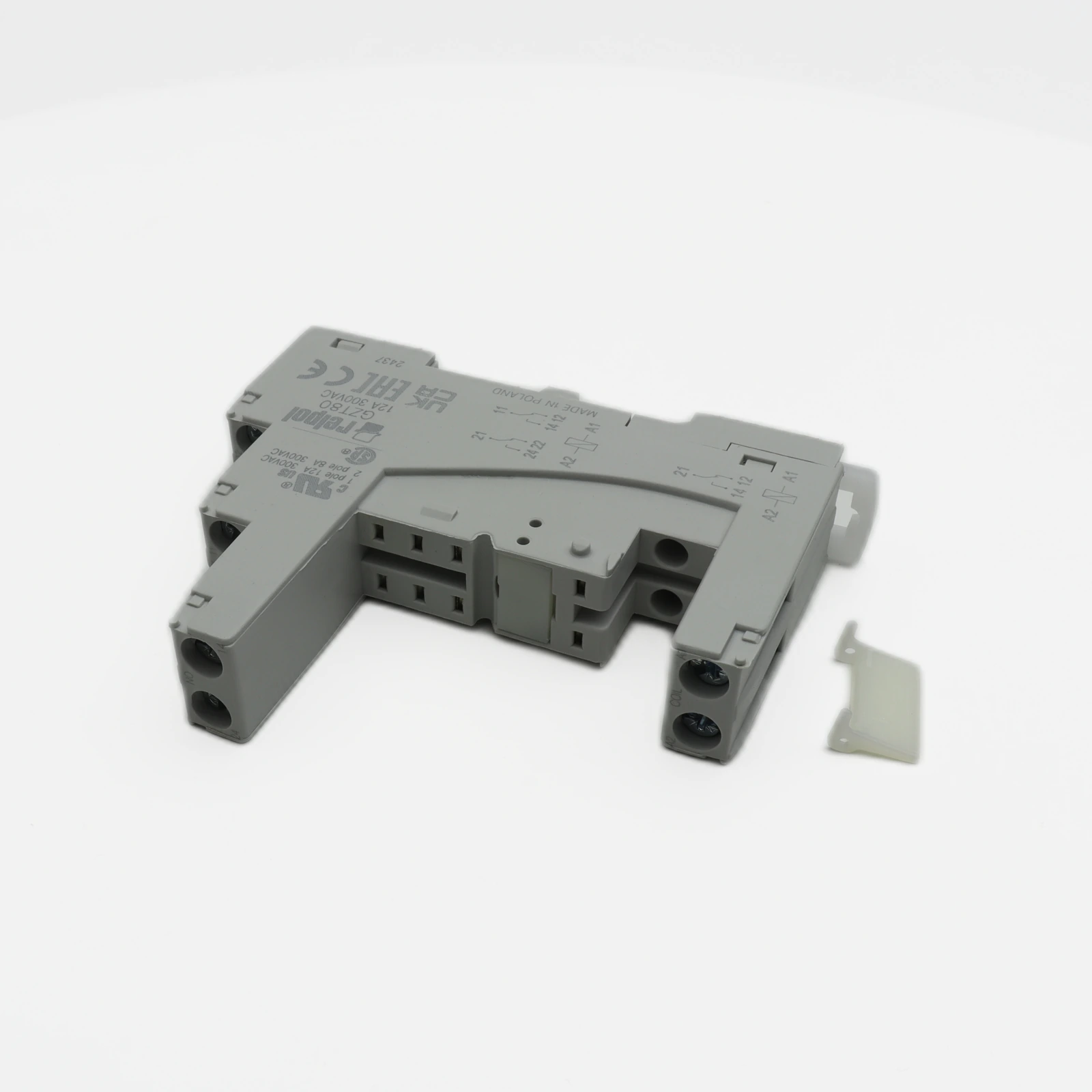

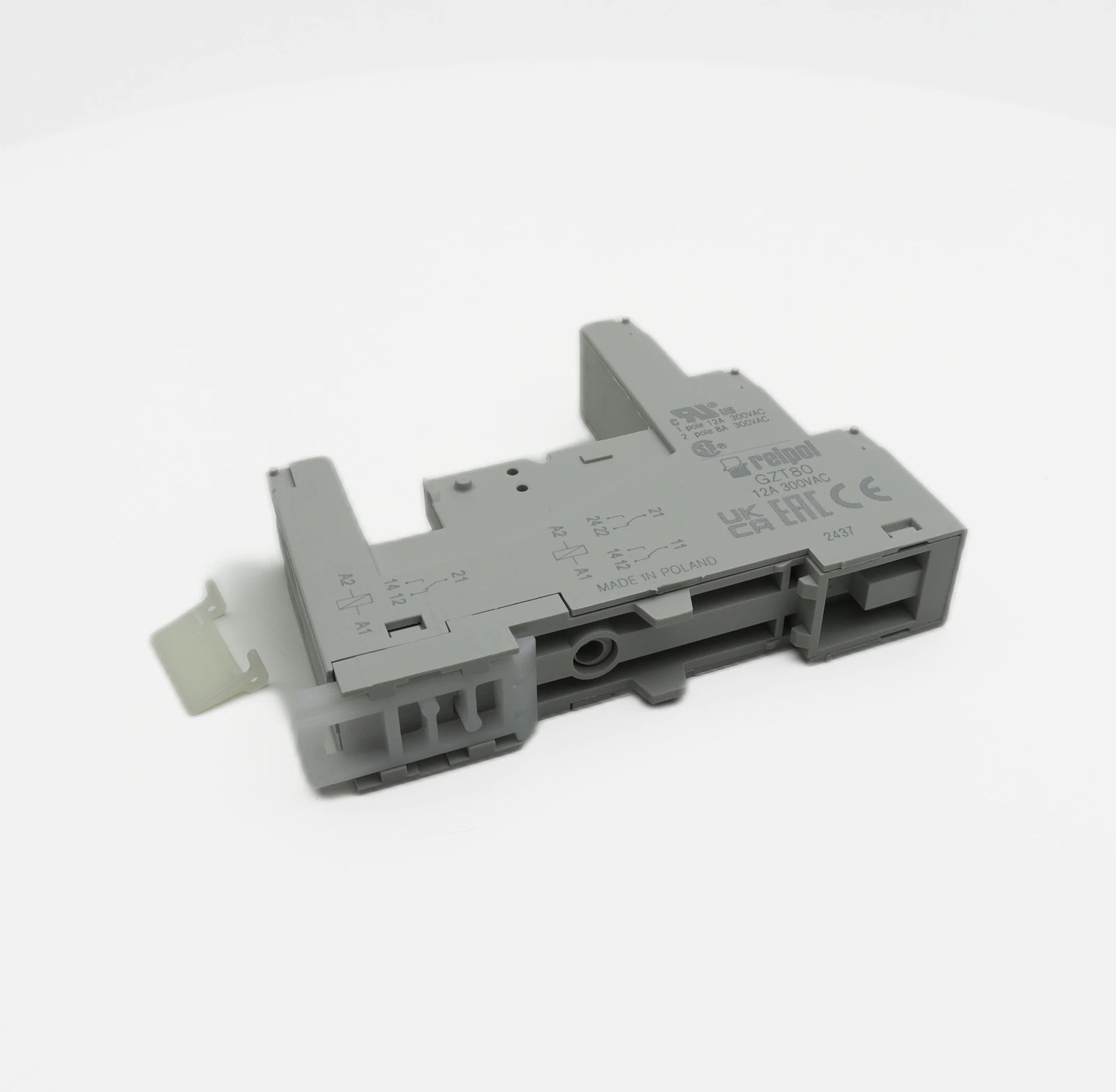

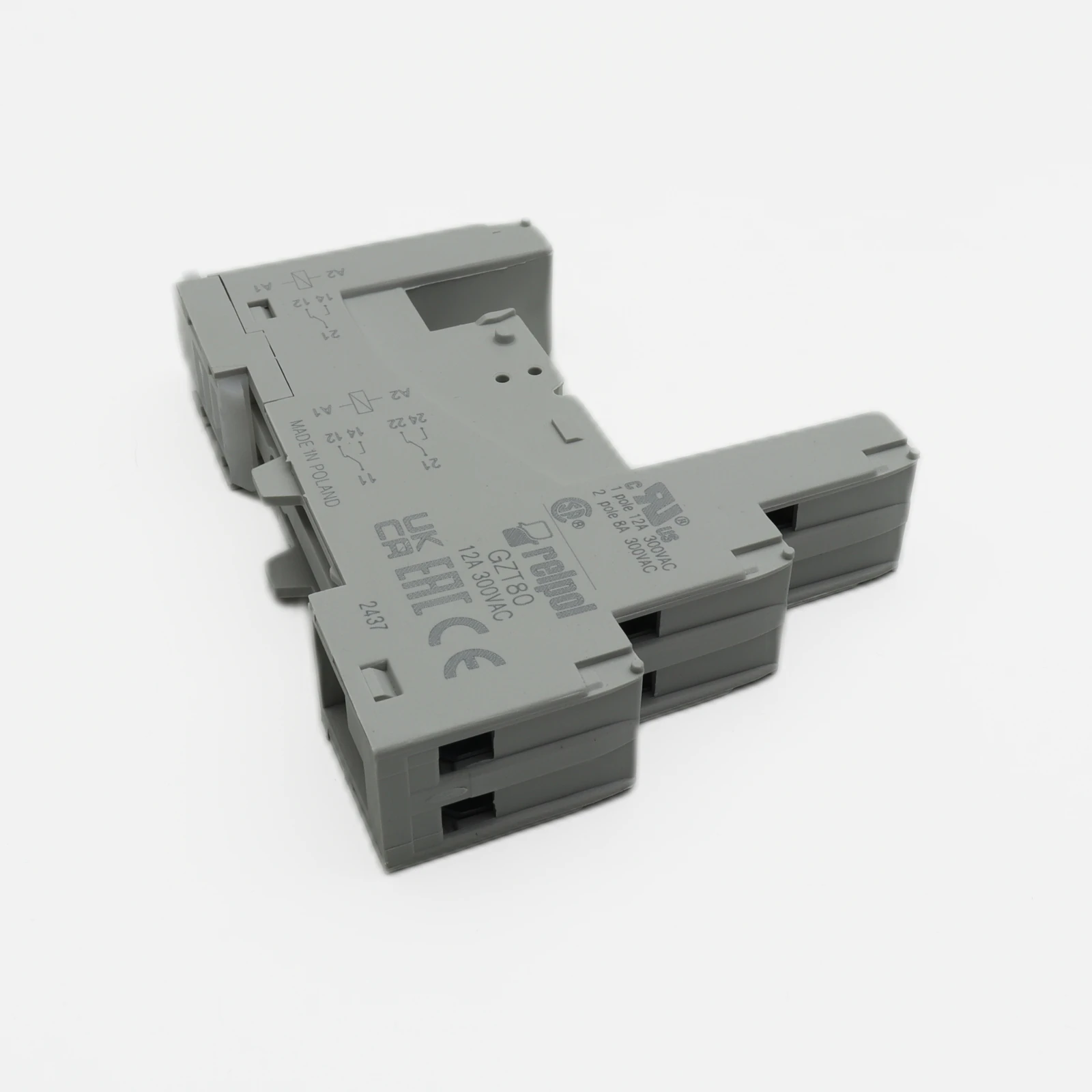

Обзор соединитель для реле GZT80: нюансы монтажа и фиксации

При проектировании шкафов автоматики критично обеспечить стабильный контакт между управляющим модулем и нагрузкой. Именно эту задачу решает GZT80 от Relpol — соединитель для реле электромагнитных серии RM84R. Этот компонент исключает риск потери сигнала из-за вибрации или окисления, что особенно важно при эксплуатации оборудования в промышленных условиях.

Кратко о главном

• Номинальное напряжение изоляции: до 400 В
• Максимальный ток нагрузки: 16 А
• Тип монтажа: DIN-рейка TS-35
• Метод подключения проводов: винтовой зажим
• Совместимая серия реле: RM84

Почему надежность соединения важнее цены

Выбирая базу для коммутации, инженеры часто фокусируются на стоимости самого реле, упуская из виду держатель. Однако именно GZT80 определяет долговечность узла. При частых переключениях контакты испытывают механическую нагрузку. Корпус изделия выполнен из негорючего пластика, выдерживающего высокие температуры без деформации. Это гарантирует, что даже при перегрузке система останется безопасной. Для раздела реле электромагнитные это базовое требование, которое выполняет данный соединитель.

Особенности монтажа и затяжки

Важный нюанс, который редко освещается в стандартных даташитах, касается момента затяжки винтовых клемм. Для корректного контакта проводов сечением до 2,5 мм² необходимо использовать динамометрическую отвертку. Рекомендуемый крутящий момент составляет 0,5–0,7 Н·м. Если затянуть слабее, контакт будет греться; если сильнее — сорвете резьбу в пластиковой гайке.

Также обратите внимание на фиксацию корпуса на рейке. У модели предусмотрен защелкивающийся механизм с дополнительным стопором. Перед полной затяжкой винтов убедитесь, что защелка полностью вошла в паз DIN-рейки. Это предотвратит смещение блока при транспортировке щита.

Аналоги и совместимость

Для замены или расширения партии стоит рассмотреть следующие варианты, учитывая электрические параметры и footprint:

Обратите внимание, что аналог от Finder имеет меньший номинальный ток — это важно при подключении индуктивных нагрузок.

Нужен этот компонент? Проверьте наличие GZT80 на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Relpol.
