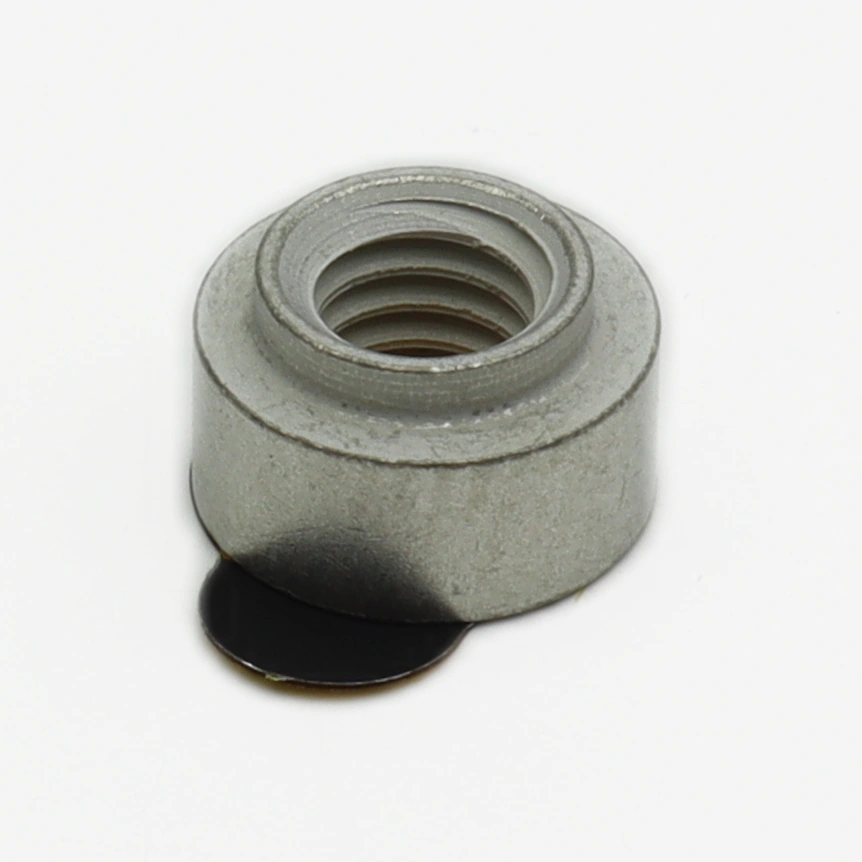

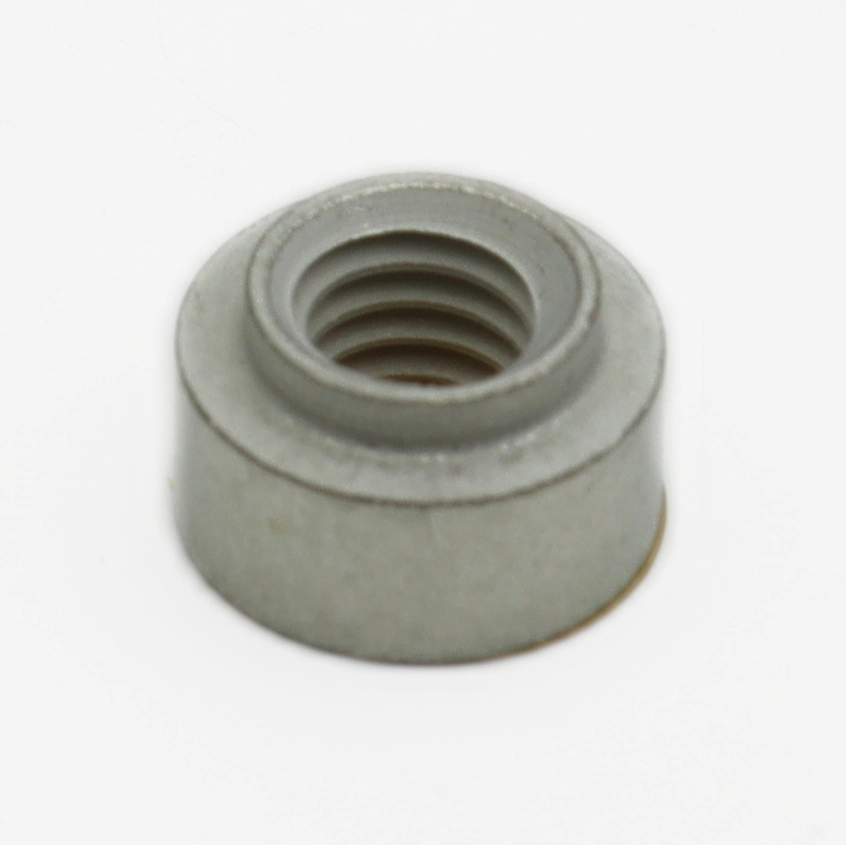

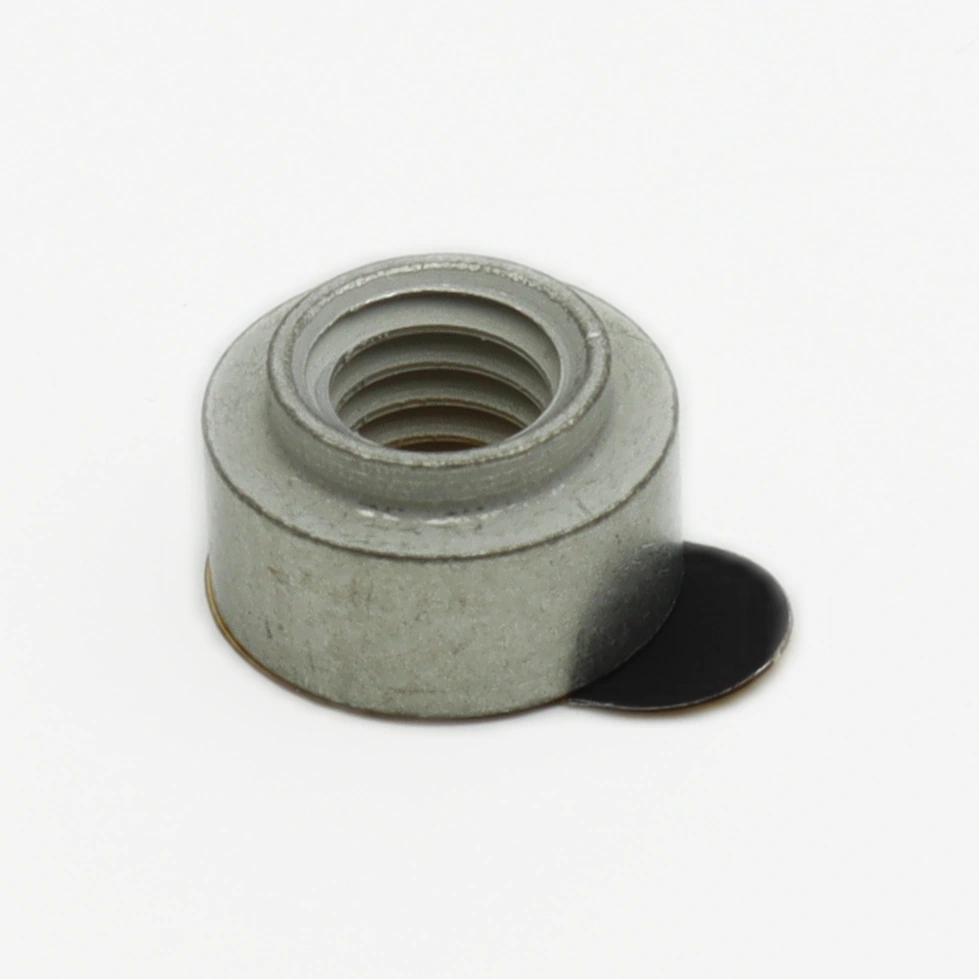

Обзор Соединительный терминал 746600430R: тонкости подбора инструмента для монтажа

При проектировании промышленных панелей управления критично обеспечить механическую прочность контактов, способных выдержать вибрацию без потери сигнала. Именно эту задачу решает модель 746600430R от производителя Wurth Elektronik, представляющая собой надежное решение в категории разъемы. Использование данного соединительного терминала позволяет минимизировать риски отказов при эксплуатации оборудования в сложных условиях, обеспечивая стабильную передачу силовых сигналов.

Кратко о главном

Важно для применения: устройство имеет тип монтажа SMD, зажим винтовой M4, рассчитан на номинальное напряжение до 630 В. Работает в диапазоне температур от -40°C до +125°C — подходит для промышленной автоматизации.

Почему выбирают эту серию

В отличие от аналогов, соединительный терминал 746600430R предлагает уникальное сочетание компактности SMD-корпуса и мощностных характеристик винтового соединения M4. Инженеры часто сталкиваются с необходимостью замены устаревших компонентов, где габариты ограничены, а токовые нагрузки высоки. Данная модель позволяет реализовать плотную компоновку платы без ущерба для пропускной способности цепи. Производительность устройства подтверждена стандартами безопасности, что делает его предпочтительным выбором для ответственных узлов автоматики.

Технические акценты

Ключевым преимуществом является конструкция контактной группы, которая обеспечивает низкое переходное сопротивление даже после многократных циклов подключения. Это особенно важно при замене оборудования, где необходимо гарантировать целостность соединений без дополнительной калибровки. Материал корпуса обладает высокой термостойкостью, что предотвращает деформацию при пайке волной или в печи оплавления. Кроме того, маркировка на корпусе выполнена лазером, что исключает стирание при длительной эксплуатации в агрессивных средах.

Практический совет инженера

Особое внимание следует уделить процессу пайки выводов компонента к печатной плате. Из-за массивности металлического винта M4 существует риск неравномерного прогревания контакта во время рефлоу-профиля. Чтобы избежать холодных паек или перегрева изоляции, рекомендуется использовать термошунтирование медными дорожками вокруг посадочного места. Также критически важно контролировать момент затяжки винта специализированным отверткой с динамометрическим контролем, так как стандартные инструменты могут повредить резьбу в мягком металле корпуса при ручном монтаже.

Аналоги и совместимость

При подборе замены или альтернативных решений стоит учитывать не только электрические параметры, но и геометрические размеры footprint. Ниже приведена таблица сравнения с популярными решениями на рынке.

Обратите внимание, что Phoenix Contact имеет иной шаг посадки — это важно при проектировании новых плат без изменения трассировки.

Нужен этот компонент? Проверьте наличие 746600430R на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Wurth Elektronik.
