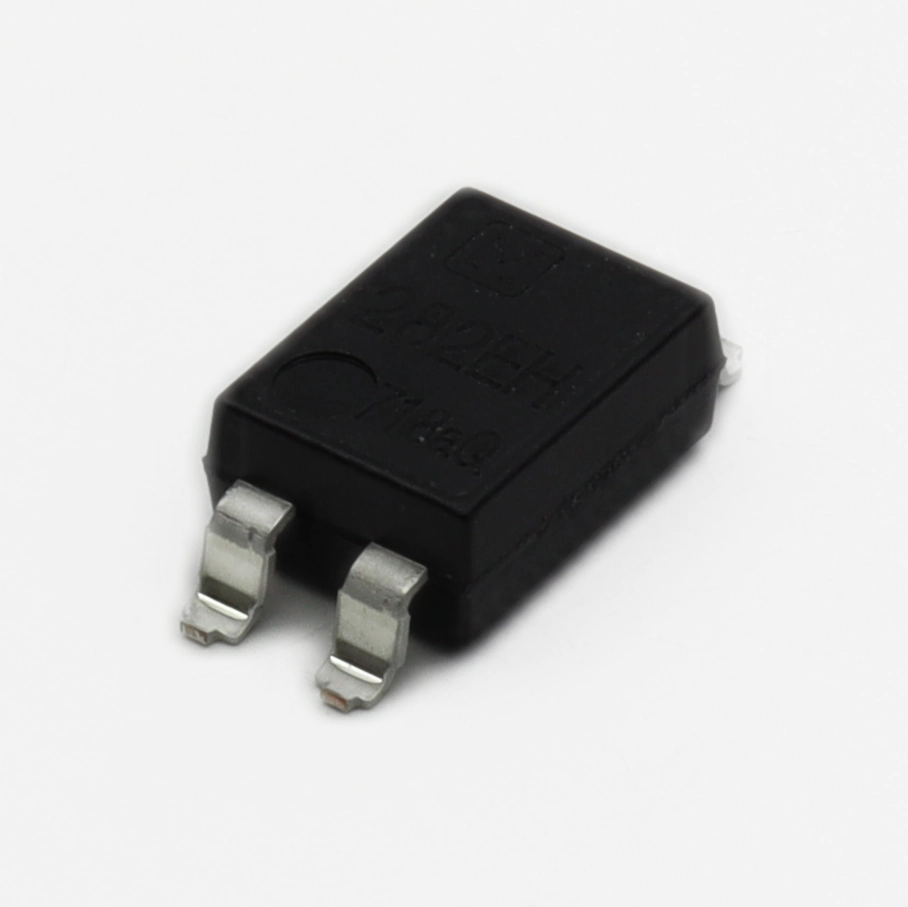

Обзор твердотельное реле AQY282EHA: особенности работы с индуктивной нагрузкой

Проблемы механического износа контактов и электромагнитных помех при коммутации низковольтных цепей требуют использования полупроводниковых решений. Модель AQY282EHA от Panasonic Industrial Devices, классифицируемая как твердотельное реле, предлагает надежное решение для задач автоматизации. Несмотря на то что устройство часто встречается в разделе реле электромагнитных, его принцип действия базируется на оптической изоляции, что исключает дребезг и искрение при переключении.

Ключевые параметры для проектировщика

• Напряжение нагрузки: до 60 В постоянного тока
• Максимальный ток: 500 мА (в импульсе)
• Тип контактов: SPST-NO (нормально разомкнутые)
• Изоляция: оптическая гальваническая развязка
• Корпус: поверхностный монтаж DIP-4

Почему это важно для надежности схем

В отличие от классических электромеханических устройств, AQY282EHA не имеет подвижных частей. Это критически влияет на ресурс работы в условиях частых циклов включения-выключения. Производитель гарантирует стабильность параметров даже при колебаниях напряжения питания управляющей цепи. Для инженеров это означает возможность сократить количество сервисных вмешательств в систему управления, особенно если оборудование работает в труднодоступных местах или агрессивной среде.

Особое внимание стоит уделить диапазону напряжений. Рабочий интервал от 0 до 60 В позволяет использовать компонент в схемах логического уровня без дополнительных преобразователей. Однако следует помнить о предельных значениях тока. Превышение порога в 500 мА может привести к перегреву кристалла и необратимому повреждению устройства.

Нюансы монтажа и защиты цепи

При работе с твердотельными реле часто возникает недопонимание относительно необходимости защитных цепей. Многие даташиты указывают стандартные схемы подключения, но есть специфический совет, актуальный именно для этого номинала. При коммутации индуктивных нагрузок (например, небольших соленоидов или обмоток датчиков) внутри корпуса 0–60 В, внутренняя защита может быть недостаточной при резком сбросе энергии. Рекомендуется внешнее подключение снабберной RC-цепи параллельно выходу, даже если нагрузка кажется емкостной. Это предотвратит ложные срабатывания из-за наведенных выбросов, которые особенно вероятны в компактных корпусах типа DIP-4, где межэлектродная емкость выше, чем в силовых модулях.

Также обратите внимание на пайку. Из-за близости выводов к чувствительной оптике, температура процесса должна строго контролироваться. Перегрев leads'ов может деградировать светодиод ввода сигнала. Используйте паяльник с точным контролем температуры не более 260°C и минимизируйте время контакта.

Аналоги и совместимость

Для подбора замены или альтернативного решения полезно рассмотреть компоненты с аналогичными электрическими характеристиками. Важно проверять габаритные размеры, так как footprint может отличаться у разных производителей.

Обратите внимание, что G3VM-61HR3 имеет немного больший запас по току — это важно при использовании компонента в цепях с кратковременными пиковыми нагрузками.

Если вам нужен этот компонент? Проверьте наличие AQY282EHA на складе Эиком перед началом проектирования партии. Мы гарантируем поставку оригинальной продукции с полным пакетом сопроводительной документации.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Panasonic Industrial Devices.
