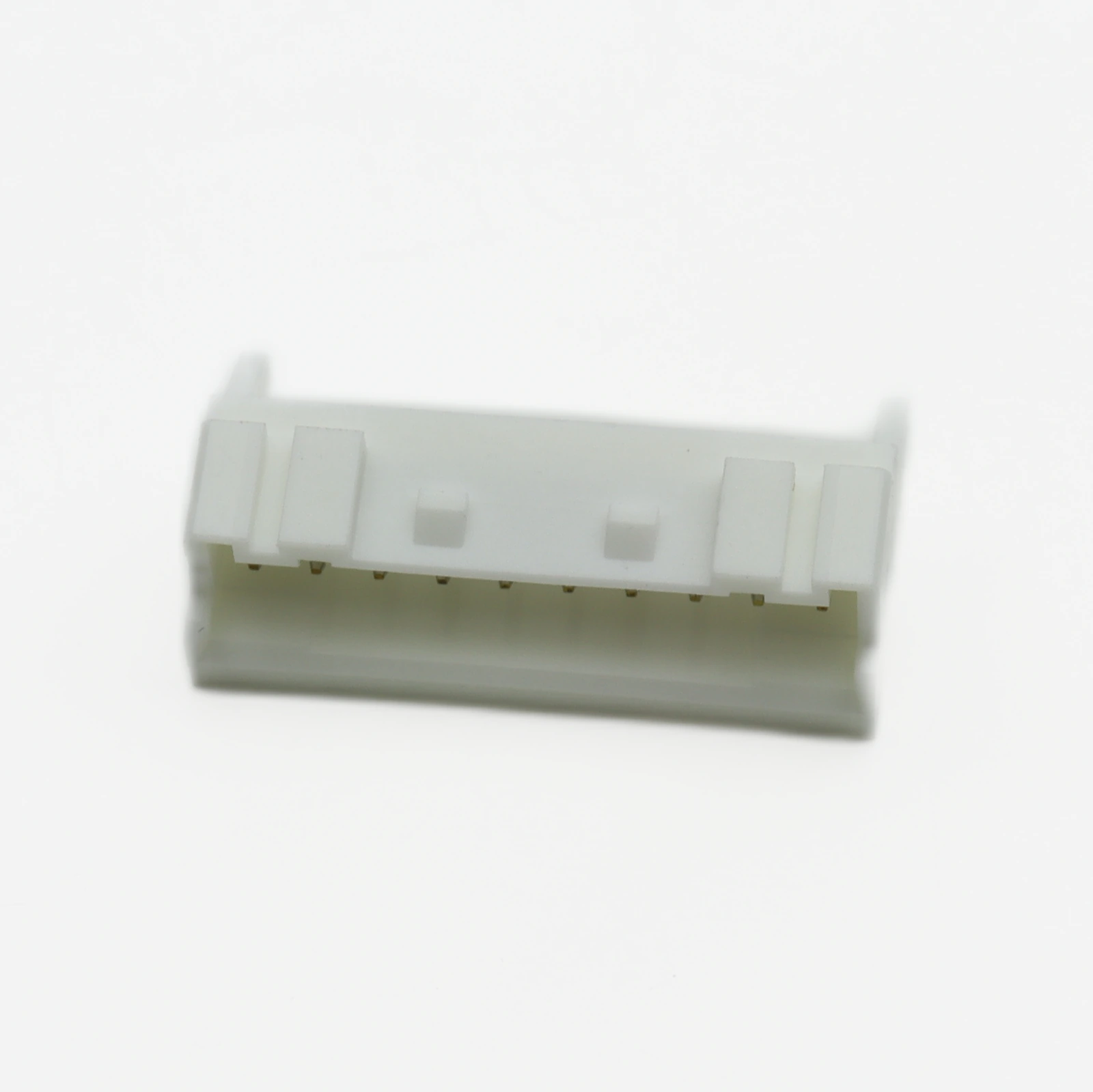

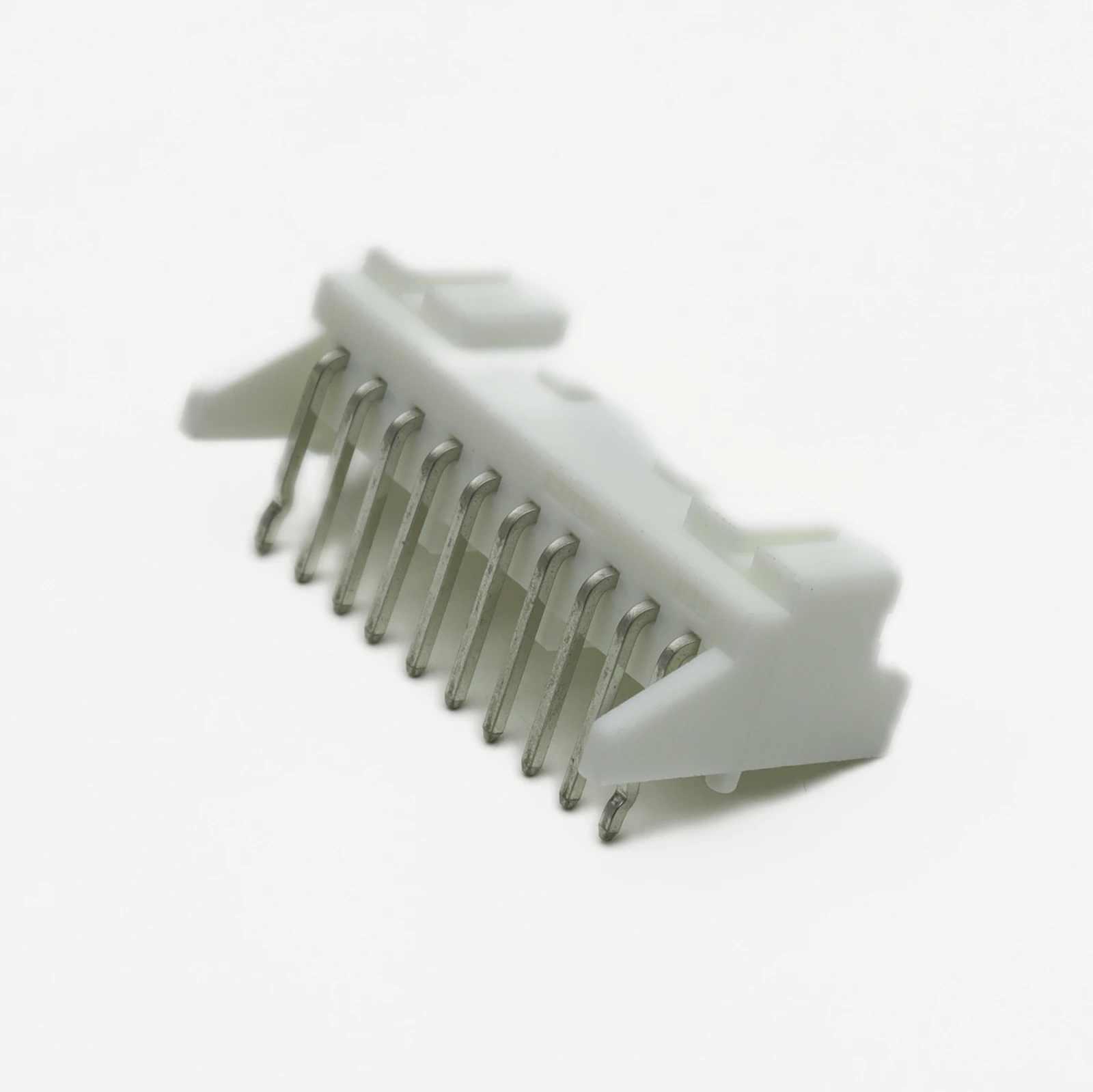

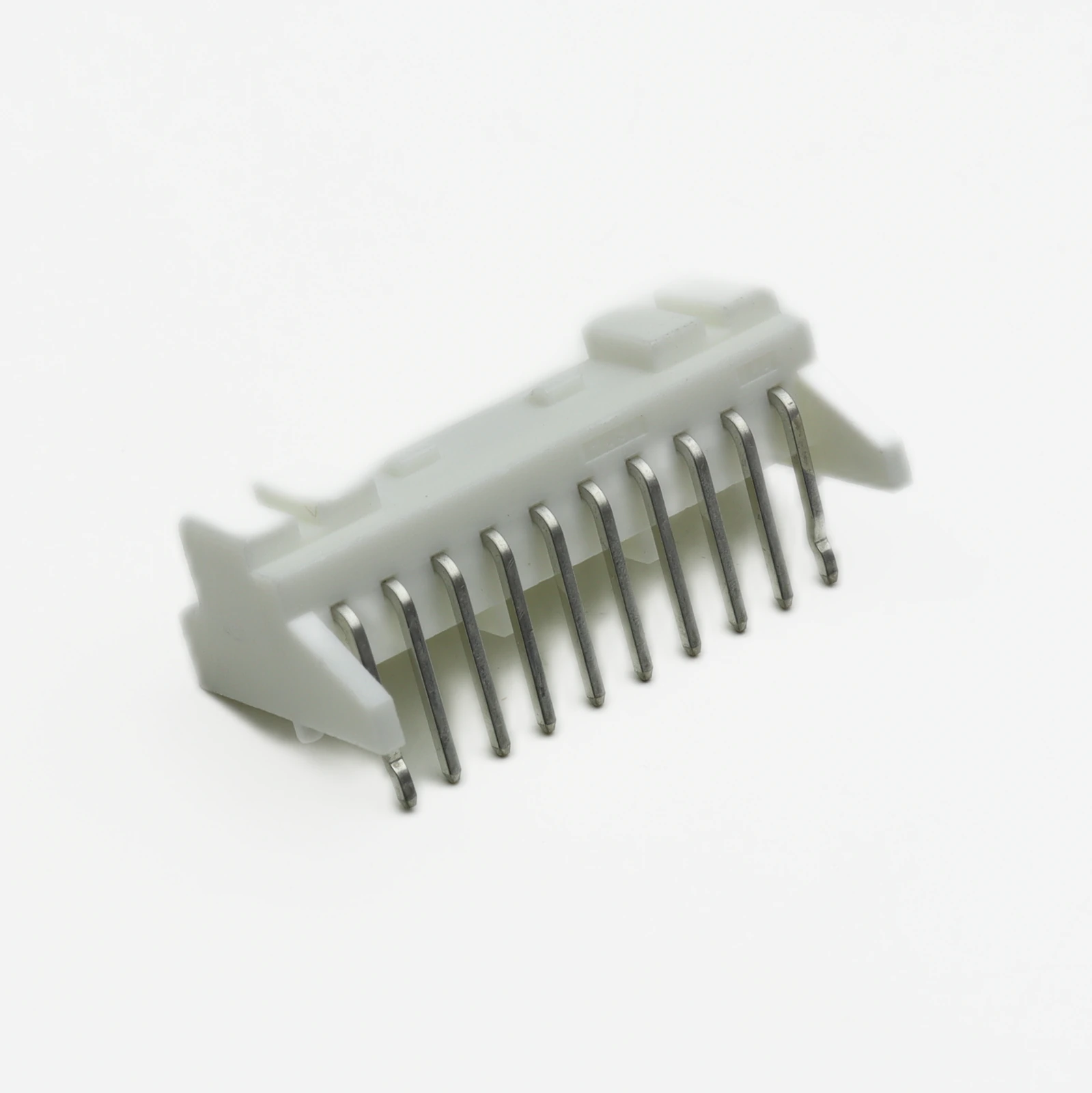

Обзор угловой штыревой разъем S10B-PASK-2(LF)(SN): сравнение с прямыми аналогами

Для компактной компоновки промышленных контроллеров критично экономное использование пространства на плате, подойдет S10B-PASK-2(LF)(SN) от JST Commercial — угловой штыревой разъем для печатных плат, доступный в разделе Прямоугольные разъемы - Гнезда на плату, тип "Папа". Прямая посадка под углом 90° позволяет эффективно маршрутизировать кабели без дополнительных переходников, снижая общую высоту сборки и исключая механические напряжения на контактных площадках.

Важно для применения

Важно для применения: устройство имеет шаг контактов 2 мм и рассчитано на 10 позиций. Угловой формат монтажа (R/A) оптимизирует пространство на плате, а широкий температурный диапазон от -40 до +105 °C гарантирует стабильную работу в промышленной среде.

Какие технические акценты стоит учесть при интеграции?

При проектировании высокочастотных или силовых контуров внимание уделяют не только количеству контактов, но и геометрии контактной группы. Данная модель использует луженые контакты с подпружиненной зоной, что обеспечивает стабильный электрический контакт даже при микровибрациях. На практике важно учитывать длину посадочного штыря: она рассчитана на стандартные двух- или четырехслойные платы толщиной 1.6 мм. Если вы используете утолщенный текстолит или многослойные импедансные платы, рекомендуется заказать удлинненную версию или предусмотреть монтажные проставки, чтобы исключить деформацию корпуса при затяжке крепежных винтов. Также обратите внимание на материал изолятора: полиамид 6Т (PA6T) выдерживает волны пайки без деформации, что критично для автоматизированных линий SMT/THT.

Почему инженеры выбирают угловую компоновку?

Фокус на совместимости здесь выходит за рамки простого совпадения шага 2 мм. Угловая ориентация контактов требует особого подхода к подбору ответных корпусов. Модель идеально стыкуется с сериями PH и JST PHR, однако при сборке кабельных жгутов инженеры часто упускают один нюанс: радиус изгиба провода в месте выхода из разъема. Для правостороннего или левостороннего монтажа критично использовать кабельные втулки (boot) или термоусадку с клеевым слоем. Это не только фиксирует провод, но и снимает механическую нагрузку с самих контактов, предотвращая микрооткрытия цепи при динамических нагрузках. Проверьте совпадение поляризации перед пайкой: выемка на корпусе штыревого блока должна строго соответствовать выступу на пластиковом кожухе кабеля. При тестировании цепи рекомендуется использовать мультиметр с функцией прозвонки на низком сопротивлении, чтобы выявить возможные окислы или заводской брак до окончательной сборки изделия.

Как обеспечить совместимость с кабельными сборками?

Обратите внимание, что прямые аналоги серии PH имеют иную геометрию выхода кабеля, что важно при ограничении по высоте корпуса устройства. Угловые решения от Molex и TE часто требуют переразводки посадочных площадок из-за различий в шаге крепежных отверстий и толщине стенок корпуса.

Нужен этот компонент? Проверьте наличие S10B-PASK-2(LF)(SN) на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте JST Commercial.
