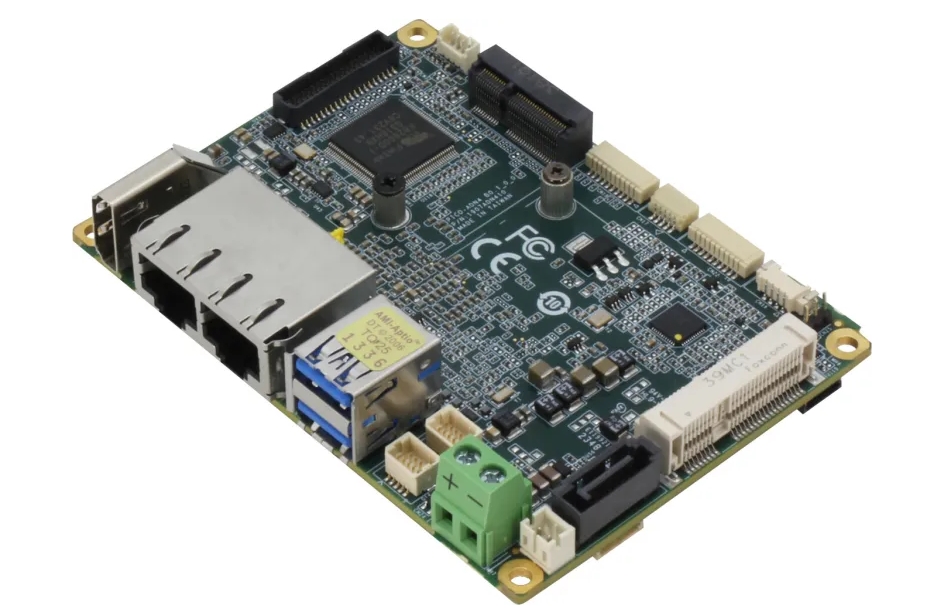

Одноплатный компьютер UPCHT01-A22-0432-B от AAEON — технический обзор и особенности применения

В ассортименте компании Эиком представлены одноплатные компьютеры (SBC) — компактные встраиваемые системы, широко применяемые в различных отраслях промышленности и инфраструктуры. Такие устройства нашли свое применение в системах промышленной автоматизации, автоматике зданий, в общественных терминалах (например, билетных автоматах, платежных киосках, диспенсерах), а также в сфере цифровой рекламы и интерактивных художественных инсталляциях. Наиболее активно технологии одноплатных компьютеров развиваются в направлении Интернета вещей (IoT), где они функционируют как миниатюрные сетевые шлюзы, локальные серверы данных и интеллектуальные контроллеры.

Одним из ведущих производителей в этой сфере является компания AAEON, предлагающая линейку одноплатных компьютеров UP board. Среди них особое внимание заслуживает модель UPCHT01-A22-0432-B, сочетающая в себе высокую производительность, универсальность интерфейсов и компактность.

Технические характеристики и конструктивные особенности

Модель UPCHT01-A22-0432-B оснащена четырехъядерным процессором Intel® Atom™ x5-Z8350 с тактовой частотой до 1,92 ГГц, обеспечивающим достаточный уровень вычислительной мощности для решения задач автоматизации и обработки данных в режиме реального времени. Графическую поддержку реализует интегрированный видеоускоритель Intel® HD400, который совместим с современными стандартами кодирования видео (DX11.1/12, H.264 BP/MP/HP, OpenCL 1.2, OpenGL 4.2, VP8), что позволяет применять устройство в мультимедийных и визуальных проектах.

Объем оперативной памяти DDR3L составляет 4 ГБ с частотой 1600 МГц, что обеспечивает эффективную многозадачность и стабильную работу операционных систем и прикладных программ. Встроенная энергонезависимая память eMMC емкостью 32 ГБ служит для хранения программного обеспечения, операционных систем и пользовательских данных.

Для подключения периферийных устройств и сетей на плате предусмотрены разъемы HDMI, CSI, eDP, а также несколько портов USB (один USB 3.0 и четыре USB 2.0), что расширяет возможности интеграции с внешними компонентами. Сетевое подключение обеспечивается портом Ethernet с поддержкой высокоскоростной передачи данных.

Одной из ключевых особенностей является 40-контактный разъем GPIO, предоставляющий доступ к интерфейсам ввода/вывода: I2C, UART, SPI, PWM, ADC и I2S. Это существенно расширяет функциональность системы, позволяя подключать разнообразные сенсоры, исполнительные устройства и дополнительные модули расширения. Часы реального времени (RTC) со встроенной батареей гарантируют корректное время и дату при отсутствии внешнего питания.

Компактные габариты платы — 85,6х56,5 мм — делают устройство оптимальным решением для встраивания в промышленные контроллеры, оборудование с ограниченным пространством, а также в корпуса для монтажа на DIN-рейку или стену.

Область применения и совместимость

UPCHT01-A22-0432-B находит широкое применение в IoT-проектах, где требуется надежное и энергоэффективное вычислительное ядро для обработки данных, управления устройствами и организации локальных вычислительных узлов. Благодаря поддержке популярных операционных систем — Windows 10, Linux и Android 6.0 — разработчики получают гибкость в программировании и интеграции с существующими решениями.

В промышленной автоматике плата используется в качестве контроллера для мониторинга и управления технологическими процессами, сбора телеметрических данных и обеспечения взаимодействия между оборудованием. Возможность расширения через GPIO позволяет адаптировать устройство под конкретные задачи без необходимости полной замены аппаратной части.

Заключение

Одноплатный компьютер UPCHT01-A22-0432-B от AAEON представляет собой высокоэффективное и компактное решение для встраиваемых систем, сочетающее современный процессор, богатый набор интерфейсов и широкий спектр поддерживаемых ОС. Благодаря своим техническим характеристикам и конструктивным особенностям одноплатный компьютер находит свое применение в самых разных решениях: от IoT и цифровой рекламы до промышленной автоматизации и интеллектуальных устройств. Компактные размеры, расширяемость и надежность делают эту модель оптимальным выбором для профессиональных разработчиков и интеграторов.

Основные характеристики:

• Тип устройства: одноплатный компьютер;
• Серия: UP board;
• Архитектура: x86-64;
• Процессор: Intel® Atom™ x5-Z8350, 4 ядра, до 1,92 ГГц;
• Графика: Intel® HD400, поддержка DX11.1/12, H.264 BP/MP/HP, OpenCL 1.2, OpenGL 4.2, VP8;
• Оперативная память: DDR3L 4 ГБ, 1600 МГц;
• Встроенная память: eMMC 32 ГБ;
• Интерфейсы: HDMI, CSI, eDP, USB 3.0, USB 2.0 x4, Ethernet;
• Разъем расширения GPIO: 40 контактов (I2C, UART, SPI, PWM, ADC, I2S);
• RTC с батареей;
• Габариты: 85,6 x 56,5 мм;
• Поддерживаемые ОС: Windows 10, Linux, Android 6.0.
