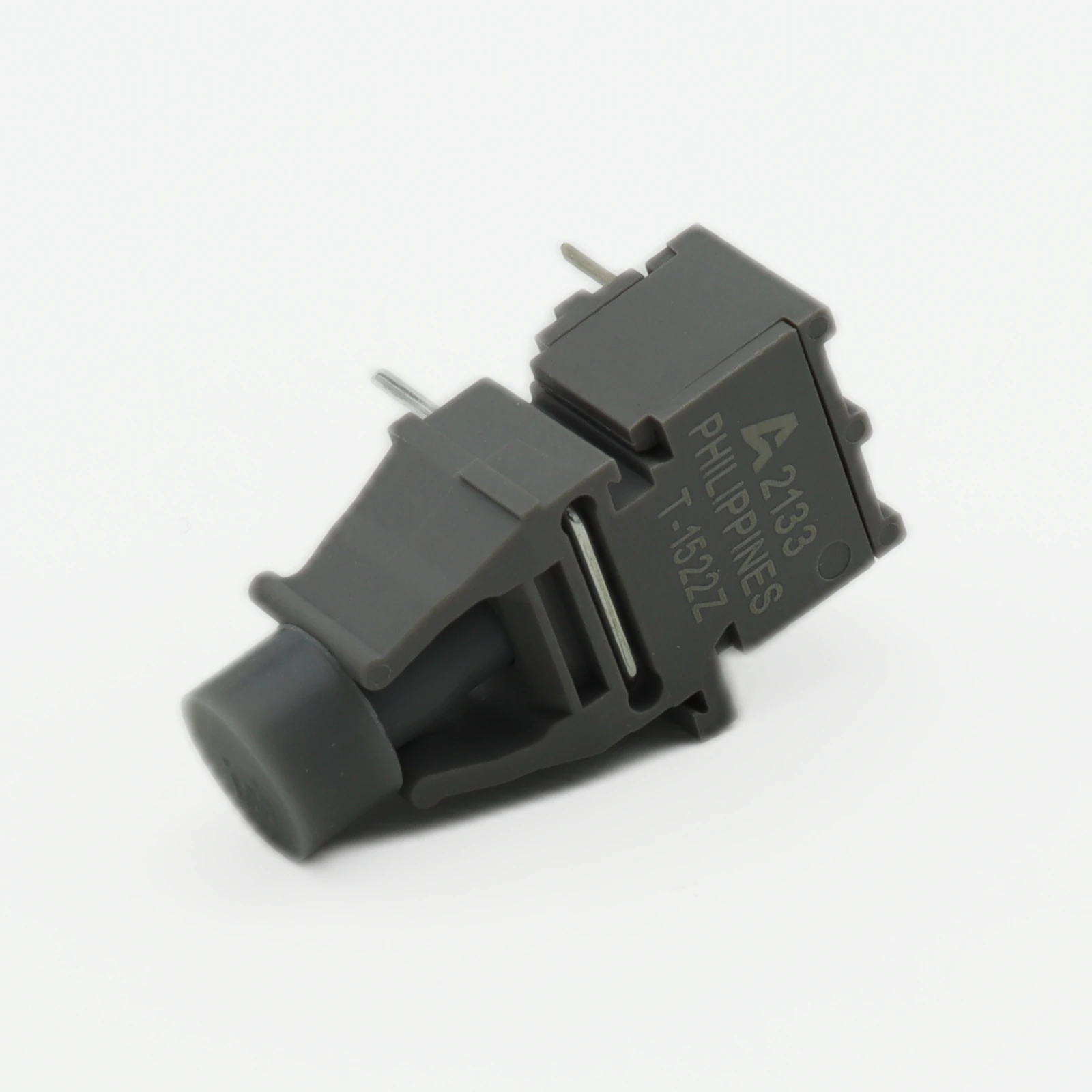

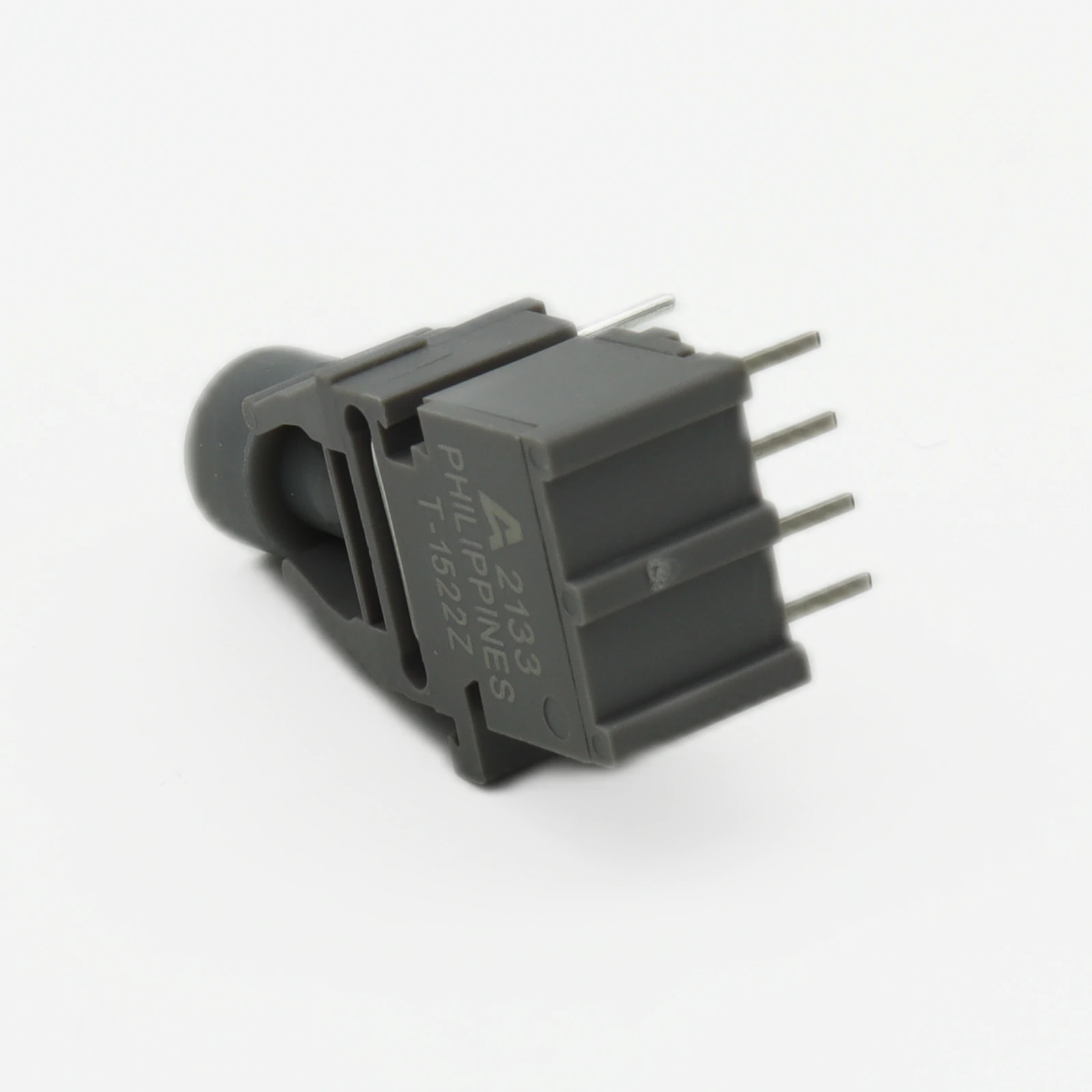

Оптоволоконная линия связи для промышленного контроллера — HFBR-1522Z оптический передатчик в действии

Когда речь заходит о передаче данных в условиях сильных электромагнитных помех — будь то цех с мощными частотными преобразователями или распределительная подстанция — медный кабель быстро сдаёт позиции. Именно здесь на сцену выходит HFBR-1522Z от Broadcom: оптический передатчик, представленный в разделе Волоконная оптика - Передатчики, который превращает электрический сигнал в световой импульс и отправляет его по полимерному оптоволокну на расстояние до километра. Этот компонент из семейства Versatile Link стал де-факто стандартом для промышленных сетей, где требуется гальваническая развязка и устойчивость к наводкам.

Чем же данная модель заслужила репутацию «рабочей лошадки» в промавтоматике? Во-первых, простотой подключения: корпус с резьбовым портом принимает стандартный оптический коннектор без дополнительной обработки. Во-вторых, предсказуемостью: параметры излучения стабильны во всём температурном диапазоне, что критично для уличных шкафов управления. Наконец, ценой — в сравнении с высокоскоростными SFP-модулями это решение на порядок доступнее, а для задач типа Modbus, Profibus или CAN-over-fiber большего и не нужно.

Ключевые характеристики HFBR-1522Z

Почему инженеры выбирают этот передатчик

За годы работы с промышленными сетями я повидал немало попыток «сэкономить» на оптоизоляции — от самодельных оптронов до экранированной витой пары. Всё это работает до первого мощного пуска двигателя или грозы. Устройство от Broadcom решает проблему кардинально: полная гальваническая развязка между сегментами сети исключает блуждающие токи и выгорание портов. В одном из проектов на металлургическом комбинате замена медного RS-485 на оптоволоконную линию с этим передатчиком сократила количество сбоев с трёх в неделю до нуля за полгода эксплуатации.

Отдельного упоминания заслуживает совместимость с недорогим полимерным волокном. В отличие от кварцевого, POF режется обычным ножом и не требует сварки или полировки торцов. Для полевого монтажа это неоспоримое преимущество: соединение выполняется за минуту, а не за час. При этом дальности в 1000 метров хватает для связи между зданиями или вдоль производственной линии без промежуточных усилителей.

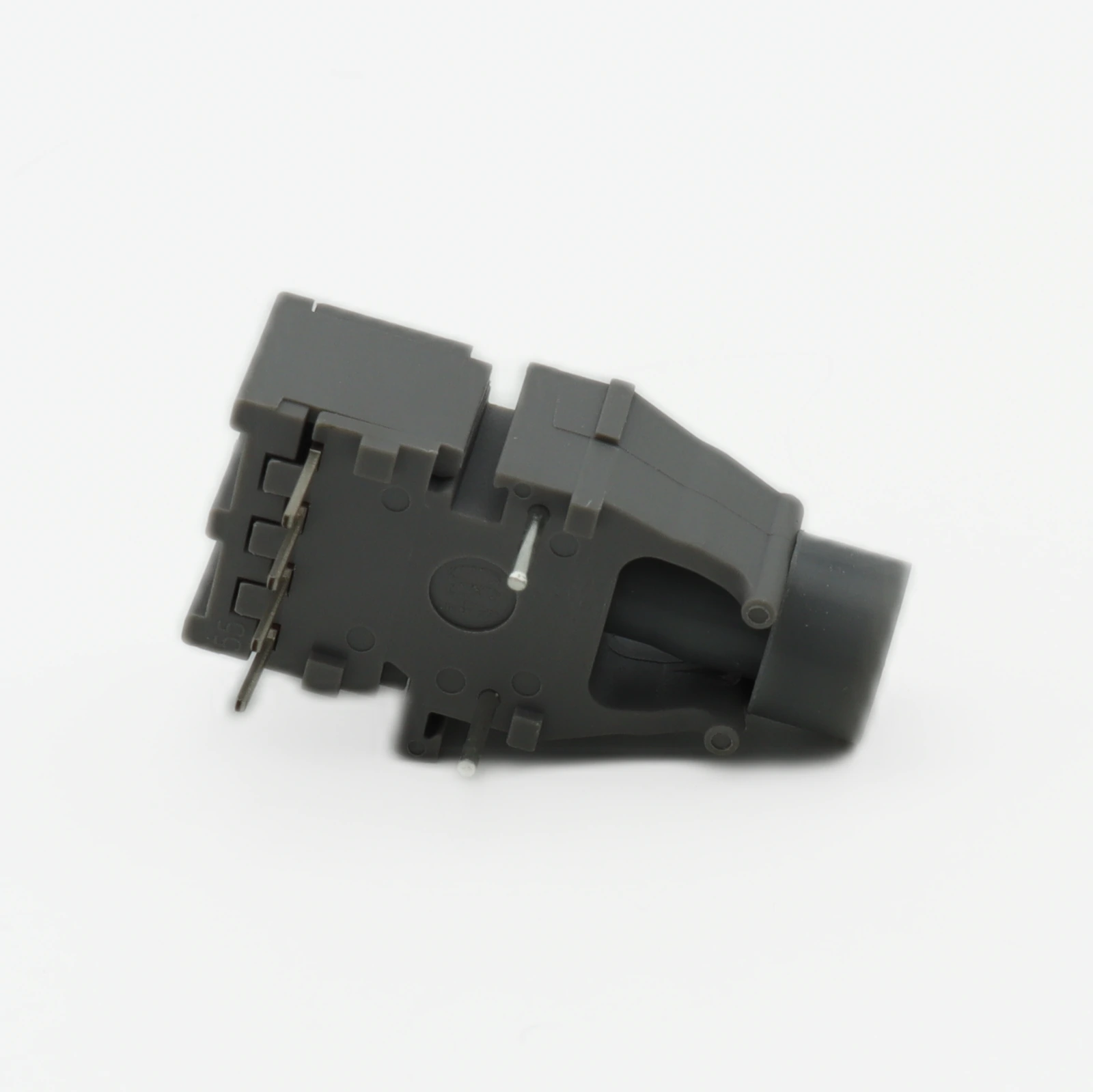

Где применяется HFBR-1522Z

Классический сценарий — промышленные сети передачи данных. Протоколы Modbus RTU, Profibus DP, CANopen отлично «ложатся» на скорость 5 Мбит/с с запасом. В энергетике компонент используется для связи между релейной защитой и SCADA-системой: оптоволокно не боится высокого напряжения, и риск выхода оборудования из строя при коротком замыкании сводится к нулю. Ещё одна ниша — медицинская техника: здесь гальваническая развязка обязательна по требованиям безопасности, а данная модель обеспечивает её без лишних затрат.

В DIY-проектах передатчик находит применение при построении длинных линий связи на даче или в мастерской. Например, связь между домом и гаражом на расстоянии 50 метров по витой паре — постоянные сбои из-за наводок от скважинного насоса. Прокладка POF-кабеля с парой HFBR-1522Z на одном конце и приёмником HFBR-2522Z на другом решает задачу за вечер. Стоимость такого решения сопоставима с хорошим экранированным кабелем, а надёжность несопоставимо выше.

Практические нюансы монтажа

Теперь о том, чего в даташите не найдёте. При работе с этим компонентом критично качество обрезки волокна. Казалось бы, POF «прощает» неровный срез — но только до определённого предела. Если отрезать кабель кусачками под углом, потери на стыке могут вырасти с 1 до 5–6 дБ, а это уже ощутимо на длинных линиях. Рекомендую использовать специальный резак для POF или хотя бы острый канцелярский нож с жёсткой фиксацией волокна перпендикулярно лезвию. После обрезки торец должен быть ровным и глянцевым — если видны белёсые царапины, переделайте срез.

Второй момент касается фиксации волокна в разъёме. Резьбовой порт затягивается от руки, без ключей — чрезмерное усилие сминает пластиковый корпус и смещает оптическую ось. Признак перетяжки: сигнал «плавает» при касании кабеля. Нормальный момент затяжки — когда разъём перестаёт вращаться от лёгкого усилия пальцев. На вибронагруженных объектах (насосные станции, компрессоры) дополнительно зафиксируйте кабель стяжкой в 5–10 см от разъёма, чтобы механическая нагрузка не передавалась на оптический контакт.

Сравнение с аналогами

Как видно из таблицы, HFBR-1522Z занимает оптимальную нишу по соотношению скорости, дальности и стоимости решения. Переход на HFBR-1523Z оправдан только при необходимости удвоить пропускную способность. Модели типа TOTX177 рассчитаны на аудиоприложения с короткими линиями, а скоростные варианты вроде AFBR-1629Z требуют дорогого стеклянного волокна HCS и квалифицированного монтажа.

Типичные ошибки и их решение

Первая ошибка новичков — неправильная полярность подключения. У данного изделия выводы не промаркированы на корпусе, и легко перепутать анод с катодом, особенно при монтаже «на весу». Перед пайкой проверьте распиновку по даташиту и промаркируйте провода термоусадкой разных цветов. Вторая распространённая проблема — загрязнение оптического порта. Даже тонкий слой пыли снижает уровень сигнала. При монтаже в запылённых помещениях закрывайте порт защитным колпачком до момента подключения волокна, а перед стыковкой продувайте сжатым воздухом.

Ещё одна ловушка связана с тепловым режимом. Несмотря на заявленный диапазон до +85 °C, длительная работа на пределе сокращает ресурс LED. Если устройство монтируется в герметичном шкафу без вентиляции, где летом температура легко достигает +60 °C, предусмотрите радиатор или хотя бы свободное пространство вокруг корпуса. Практика показывает: снижение рабочей температуры на 10 градусов удваивает срок службы оптического излучателя.

Вывод

HFBR-1522Z от Broadcom — проверенное временем решение для построения помехоустойчивых линий связи в промышленности, энергетике и DIY-проектах. Сочетание доступной цены, простоты монтажа и надёжности делает его первым выбором при переходе с меди на оптику. Приобрести этот компонент с гарантией подлинности и быстрой доставкой по России вы можете в интернет-магазине Эиком.
