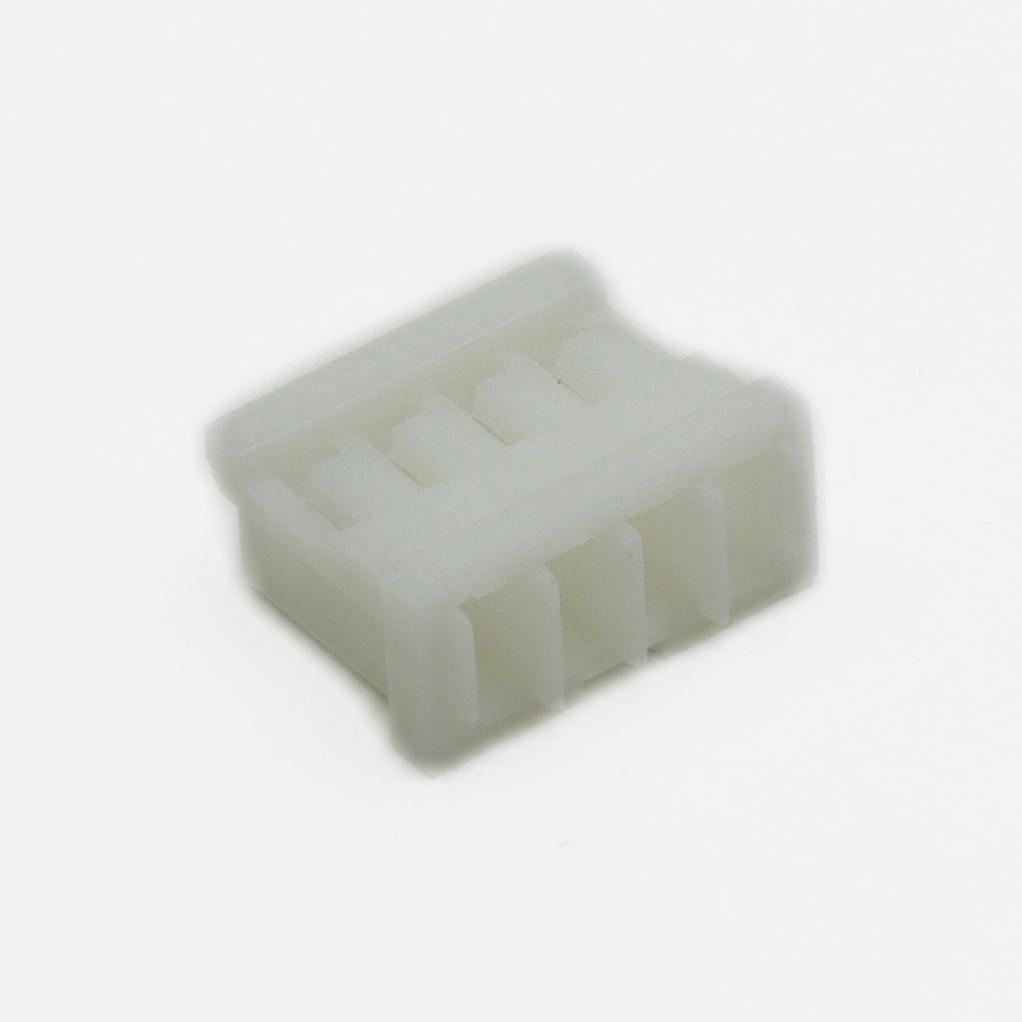

Почему инженеры выбирают 1775441-4: надежность соединений в условиях ограниченного пространства

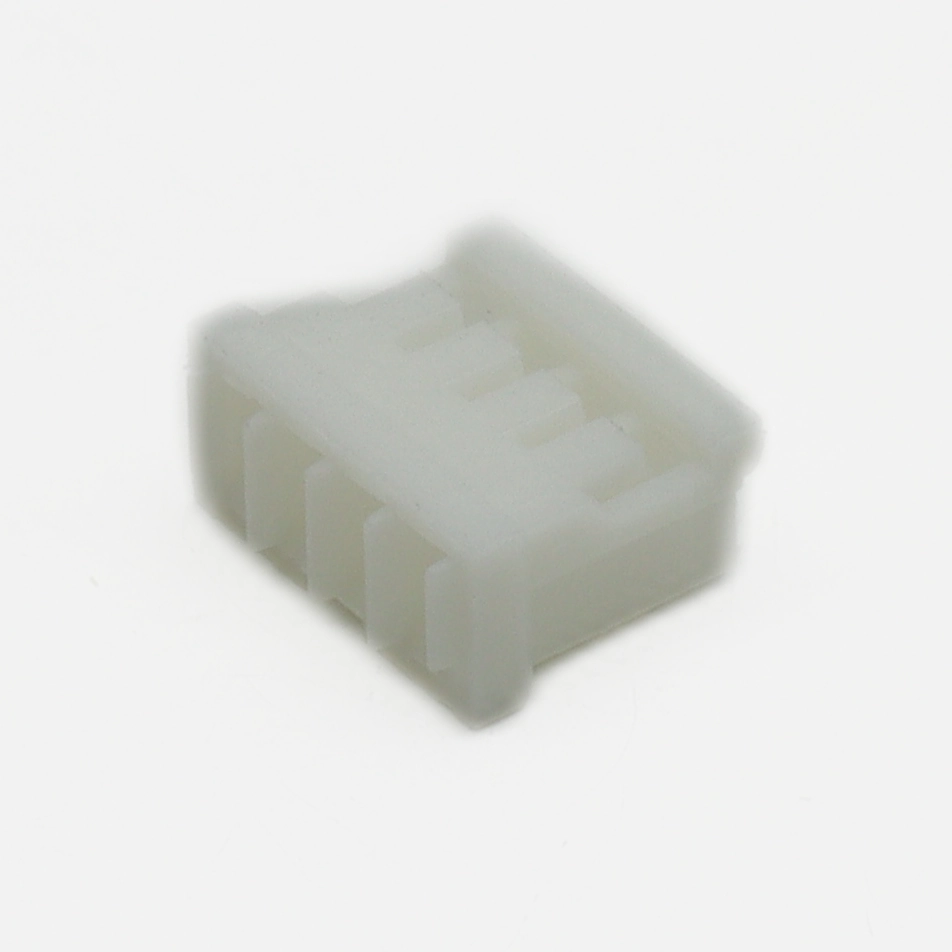

При проектировании компактной электроники критично сохранить надежность контактов при минимальных габаритах платы. Именно это решает 1775441-4 от TE Connectivity AMP Connectors — корпус розетки для печатного монтажа, 4 контакта, шаг 1.50 мм, представленный в каталоге в разделе Прямоугольные разъемы - Корпуса. Устройство обеспечивает стабильную коммутацию в условиях плотной компоновки, где стандартные решения занимают слишком много места или не выдерживают вибрационных нагрузок.

На что смотреть при подборе

Важно для применения: модель имеет шаг контактов 1.50 мм и рассчитана на 4 позиции, а усиленная защелка гарантирует фиксацию даже при динамических нагрузках. Работает в диапазоне от –40 до +105 °C — подходит для промышленной автоматики и телекоммуникационного оборудования.

Содержание

• Подбор совместимых решений
• Особенности монтажа и фиксации
• Типовые ошибки при сборке

Как подобрать совместимый аналог?

На рынке представлено множество решений с аналогичным шагом, но ключевое отличие кроется в механике фиксации и допусках на совмещение. Ниже приведена таблица для быстрого сравнения.

Обратите внимание, что решения от Molex и Hirose имеют иной шаг или материал корпуса — это важно при проверке совместимости с существующими шлейфами и требованиям к термостойкости пайки.

Особенности монтажа и фиксации

Установка корпуса на печатную плату требует внимания к усилию запрессовки и ориентации фиксирующей защелки. Производитель предусмотрел усиленный язычок, который предотвращает случайное отсоединение шлейфа при вибрациях. При ручной сборке рекомендуется использовать пинцет с антистатическим покрытием, чтобы не повредить направляющие штифты перед пайкой волной. Усилие удержания на плате обычно составляет 15–20 Н на контакт, что исключает отрыв дорожек при механическом воздействии на кабель.

Практический нюанс: перед массовым монтажом обязательно проверьте усилие сочленения на макетной плате. Из-за малого шага 1.50 мм перекос при вставке шлейфа даже на 0.2 мм может привести к подгибу контактных площадок. Используйте тестовый коннектор с увеличенным ходом для калибровки пресс-формы обжима проводов — это исключит деформацию терминалов и обеспечит стабильный контакт на протяжении всего срока службы. Также обратите внимание на профиль пайки: пиковая температура не должна превышать 260 °C, а время выше жидкофазного состояния — 60 секунд, чтобы избежать деформации полиамидного основания.

Типовые ошибки при сборке

Самая частая проблема при работе с миниатюрными разъемами — игнорирование направления запрессовки. Попытка вставить корпус под углом создает внутренние напряжения в полиамиде, которые проявляются через несколько циклов термического расширения. Также инженеры часто экономят на инструменте для обжима, используя универсальные матрицы вместо калиброванных под 1.50 мм. Это приводит к повышенному переходному сопротивлению и перегреву в зоне контакта.

Для критичных применений всегда проводите входной контроль партии на наличие микротрещин в корпусе и проверяйте усилие извлечения с помощью динамометра. Это позволит избежать скрытых дефектов, которые не видны при визуальном осмотре. Автоматизированная установка требует точной настройки вакуумных захватов, так как стандартные насадки могут деформировать выступающие части фиксирующей защелки.

TE Connectivity AMP Connectors 1775441-4 доступен к отгрузке — оформите заказ на сайте.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте TE Connectivity AMP Connectors.
