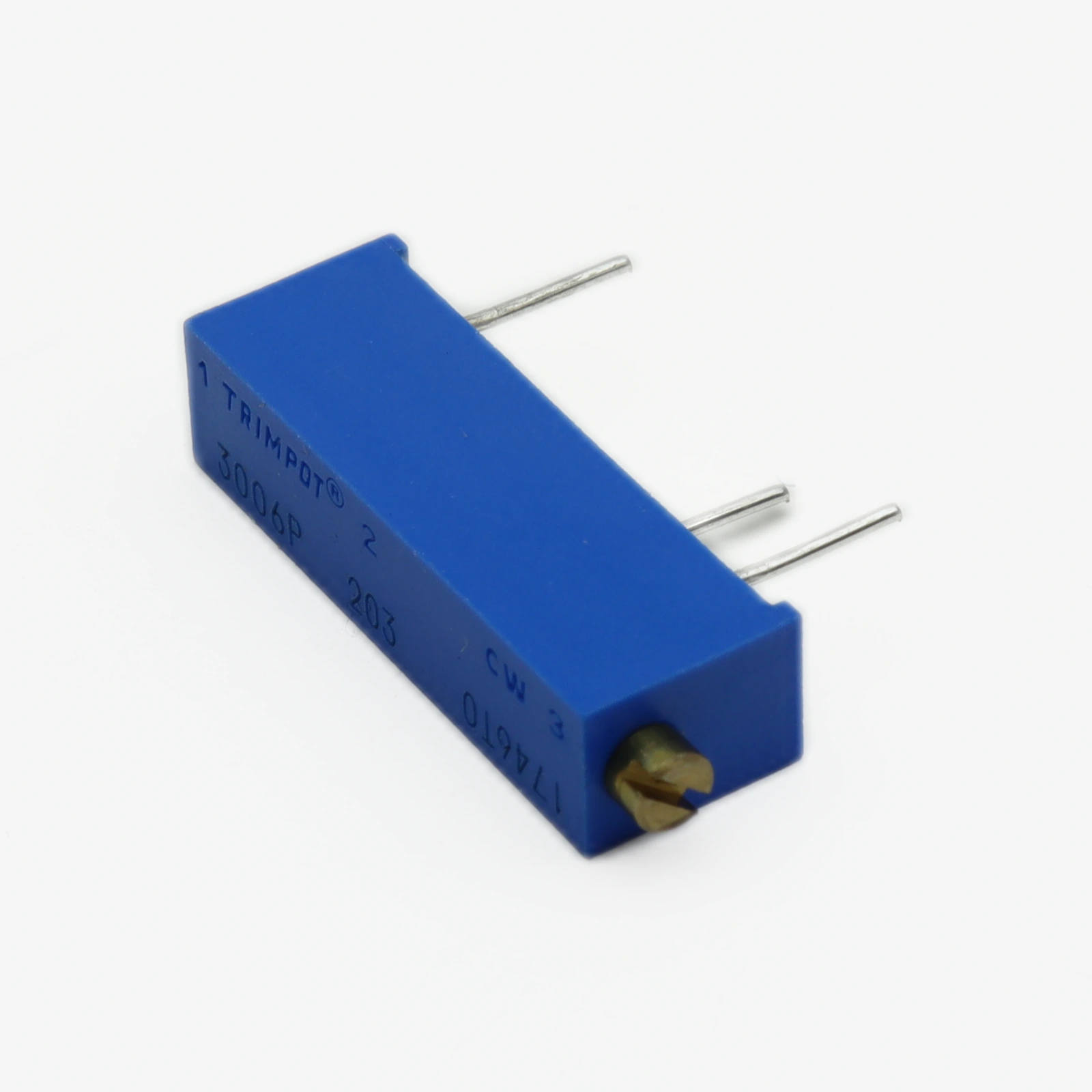

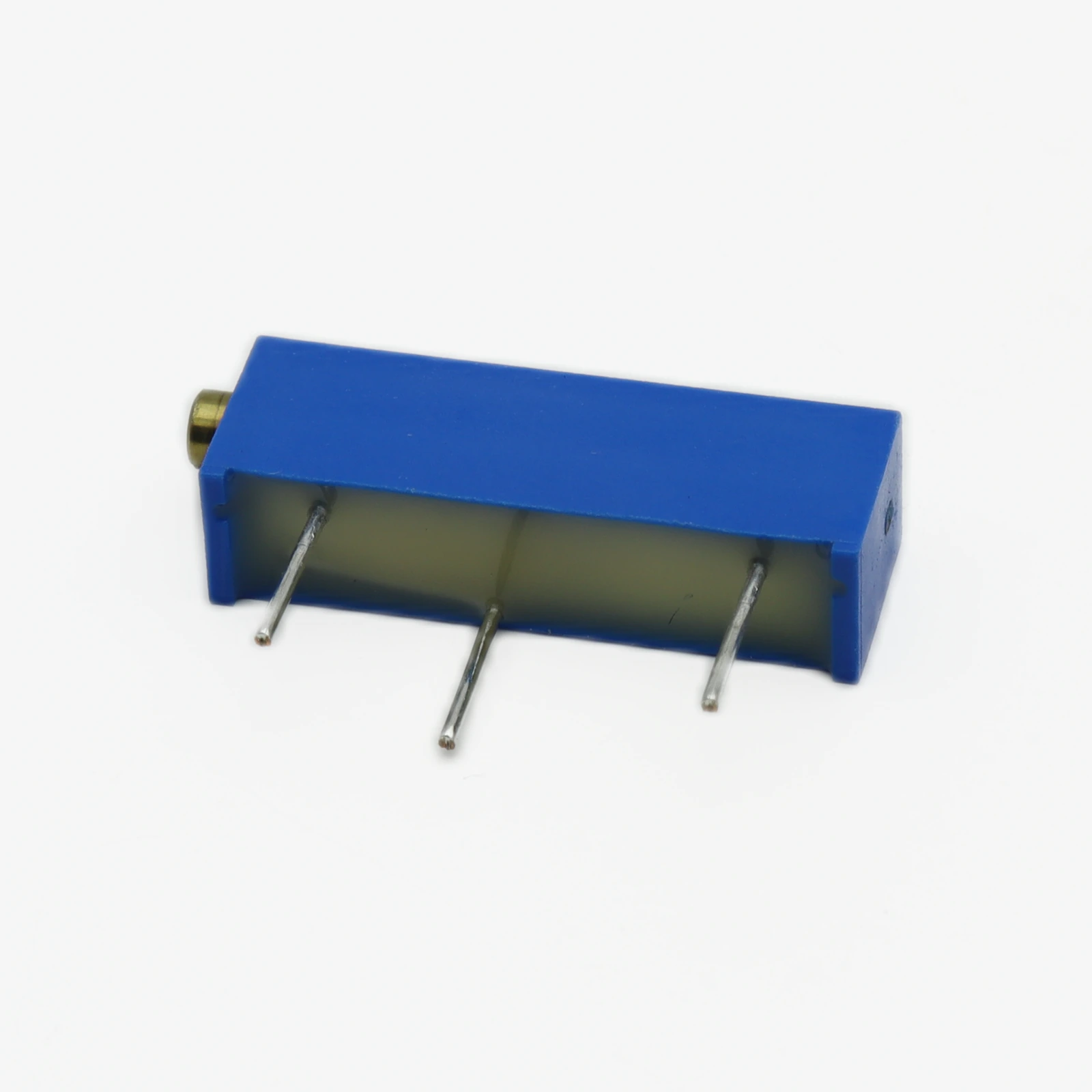

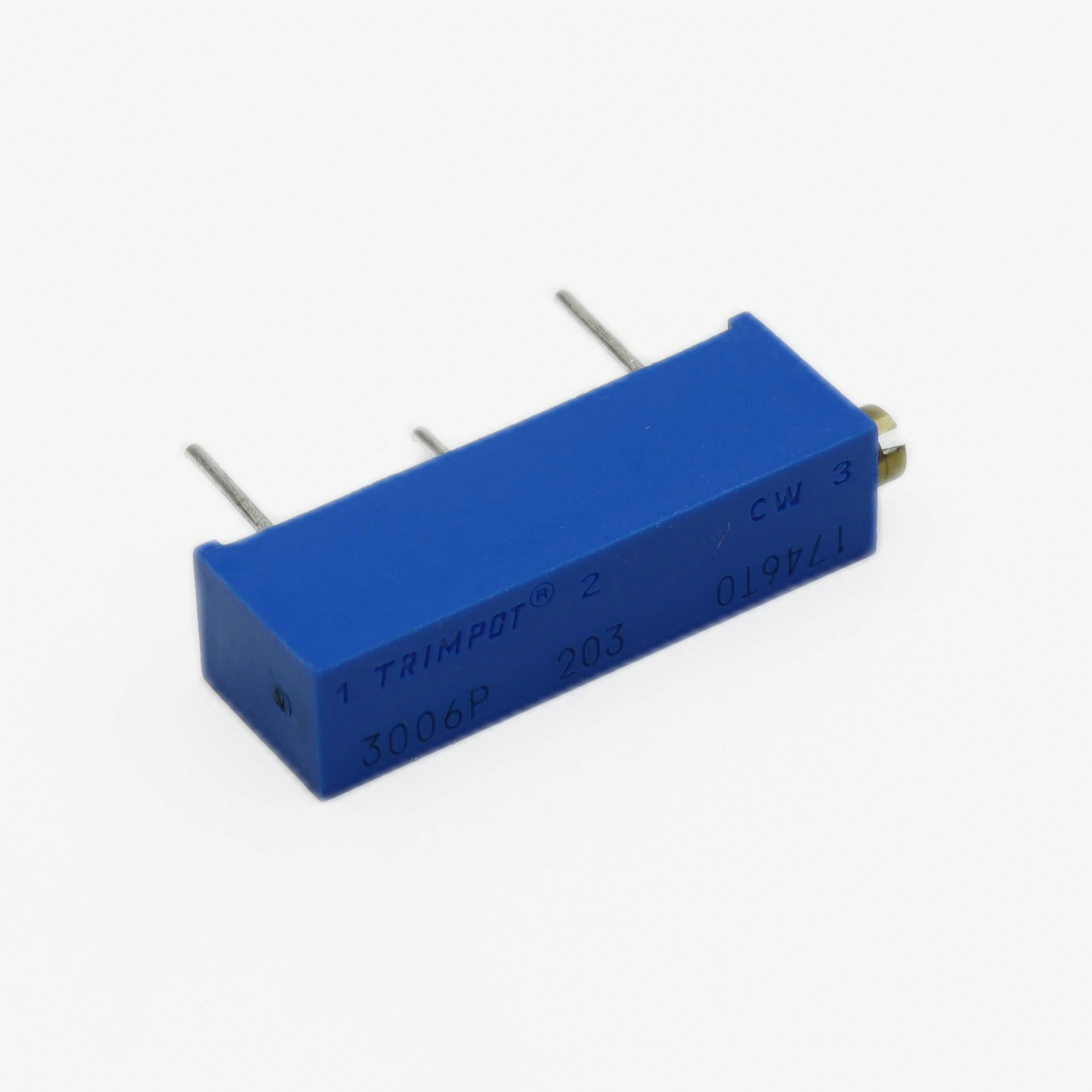

Почему инженеры выбирают 3006P-1-203LF: стабильность сопротивления при длительных нагрузках

Главное преимущество модели 3006P-1-203LF — сохранение номинала при вибрациях. Это важно, потому что подстроечный резистор 20 кОм 0.75 Вт с выводами для печатной платы от Bourns Inc., представленный в разделе «потенциометры и переменные резисторы», часто работает в условиях промышленных шкафов. Именно стабильность сопротивления позволяет избежать повторной калибровки оборудования в течение всего срока службы.

Ключевые параметры для проектировщика

• Сопротивление: 20 кОм
• Мощность: 0.75 Вт
• Допуск: ±10%
• ТКС: ±100 ppm/°C
• Монтаж: THT (в отверстия)
• Регулировка: боковая (Side Adjust)

Содержание

• Почему стабильность номинала критична для промышленной автоматики
• Нюансы применения в условиях вибрации и нагрева
• Как подобрать аналог без потери характеристик

Почему стабильность номинала критична для промышленной автоматики

В цепях обратной связи источников питания или датчиков даже малое изменение сопротивления может привести к выходу устройства за пределы допустимых параметров. Серия 3006 от Bourns Inc. разработана с учетом герметизации контактной дорожки, что защищает узел от окисления и пыли. Для номинала 20 кОм это означает предсказуемое поведение в широком диапазоне температур.

Обратите внимание, что температурный коэффициент сопротивления у данной модели оптимизирован для минимизации дрейфа. В отличие от открытых конструкций, здесь исключено попадание флюса внутрь механизма регулировки, что часто становится причиной отказа через год эксплуатации.

Нюансы применения в условиях вибрации и нагрева

При установке устройства на плату важно учитывать тепловое воздействие. Хотя корпус выдерживает стандартные профили пайки, перегрев выводов может изменить структуру резистивного элемента. Практический совет: при ручной пайке не удерживайте жало на контакте дольше 3 секунды. Это предотвратит локальный перегрев и сохранение начальной точности настройки.

Также рекомендуется фиксировать положение движка лаком после калибровки, если устройство будет подвергаться постоянной вибрации. Механизм регулировки имеет достаточный крутящий момент, но дополнительная фиксация исключает самопроизвольный сдвиг при транспортировке готового изделия.

Как подобрать аналог без потери характеристик

При поиске замены важно сопоставлять не только сопротивление, но и габариты корпуса, так как посадочное место на плате фиксировано. Ниже приведена таблица совместимых решений:

Обратите внимание, что аналог 3296W имеет вертикальную регулировку, что потребует изменения компоновки платы. Модель от Murata дешевле, но имеет меньшую мощность рассеивания — это важно при работе в цепях с повышенным током.

Компонент 3006P-1-203LF от Bourns Inc. можно приобрести с бесплатной доставкой через Эиком.

Информация актуальна на октябрь 2023. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
