Подбор индуктивных датчиков: типы корпусов, диаметры и выходные сигналы

Корректный подбор индуктивного датчика является ключевым условием стабильной и точной работы технологических процессов и автоматизированных устройств. Эти элементы широко применяются в системах промышленной автоматизации для определения положения металлических объектов, подсчёта изделий, контроля перемещения и разграничения маршрутов транспортировки. В современных производственных линиях именно датчики приближения формируют основу автоматического управления машинами и механизмами, обеспечивая надёжность и повторяемость операций.

Принцип функционирования индуктивных датчиков

С технической точки зрения принцип действия индуктивных датчиков достаточно сложен, однако для их практического применения нет необходимости углубляться в физику процессов. Работа устройства основана на обнаружении изменения электромагнитного поля, возникающего при приближении металлического объекта к чувствительной зоне датчика. После фиксации объекта датчик формирует выходной сигнал, который передаётся в систему управления.

Главным преимуществом индуктивных датчиков является бесконтактный метод работы. В отличие от контактных решений, они не подвержены механическому износу, что существенно увеличивает срок их службы и повышает надёжность эксплуатации. Современные производители предлагают широкий ассортимент индуктивных датчиков, отличающихся конструкцией, параметрами питания и типами выходных сигналов, что позволяет адаптировать их под конкретные условия работы.

Корпус датчика: оптимальный выбор

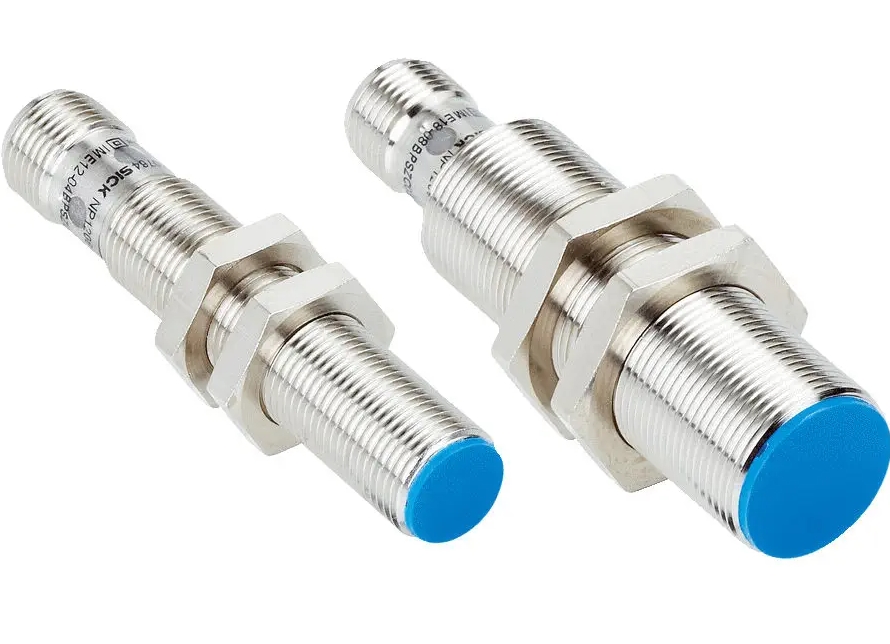

Корпус индуктивного датчика определяет его форму, габариты и способ монтажа. Наиболее распространены цилиндрические датчики с метрической резьбой, которые обеспечивают простой и быстрый монтаж. Такие датчики обозначаются стандартными размерами, например M8, M12, M18 или φ12, что облегчает их подбор на этапе проектирования.

Помимо цилиндрических моделей, доступны датчики в прямоугольных корпусах, которые применяются в ограниченных пространствах или при необходимости нестандартного крепления. Выбор корпуса напрямую влияет на удобство установки, устойчивость к вибрациям и механическим нагрузкам.

Герметичность IP: ключевой параметр изделия

Класс защиты IP (International Protection Rating) характеризует устойчивость корпуса датчика к воздействию пыли и влаги в соответствии со стандартом IEC 60529. Первая цифра в обозначении IP указывает степень защиты от твёрдых частиц, а вторая — уровень защиты от проникновения воды.

Для большинства промышленных применений стандартом де-факто является класс IP67. Он гарантирует полную пыленепроницаемость и защиту от кратковременного погружения в воду на глубину до одного метра. В условиях повышенной влажности, запылённости или контакта с агрессивными средами правильный выбор класса IP критически важен для надёжной работы датчика. Дополнительное значение имеет материал корпуса — чаще всего используется нержавеющая сталь или латунь, обладающие высокой механической и коррозионной стойкостью.

Уровень напряжения питания

Напряжение питания является базовым параметром, определяющим совместимость индуктивного датчика с системой управления. В зависимости от конструкции и области применения датчики могут работать от источников постоянного тока (DC) или переменного тока (AC). При выборе напряжения питания необходимо учитывать архитектуру технологической линии и характеристики управляющего оборудования, чтобы обеспечить стабильную и безопасную работу системы.

Дальность срабатывания — важный параметр действия датчика

Одним из основных эксплуатационных параметров индуктивного датчика является его дальность срабатывания. Именно этот показатель определяет максимальное расстояние, на котором датчик способен обнаружить металлический объект. В промышленных условиях такие расстояния обычно измеряются в миллиметрах, а их точность напрямую влияет на корректность позиционирования и синхронизации процессов.
Бесконтактный принцип работы позволяет исключить механическое взаимодействие с объектом, что снижает вероятность повреждений и увеличивает ресурс датчика даже при интенсивной эксплуатации.

Выходная конфигурация датчика

Выходная конфигурация определяет тип выходного сигнала индуктивного датчика и способ его подключения к системе управления. Наиболее распространены датчики в двух-, трёх- и четырёхпроводном исполнении, при этом наибольшее распространение получили трёхпроводные модели. Они включают два провода питания и один сигнальный выход, передающий бинарный сигнал в контроллер.

Тип выходного сигнала зависит от используемого транзистора. Датчики с выходом PNP формируют положительный потенциал, а с выходом NPN — отрицательный. Кроме того, выход может работать в режиме нормально разомкнутого (NO) или нормально замкнутого (NC) контакта, что определяет логику работы системы.

Основные типы выходных конфигураций:

• PNP NO — высокий уровень сигнала при обнаружении объекта;
• PNP NC — высокий уровень сигнала при отсутствии объекта;
• NPN NO — низкий уровень сигнала при обнаружении объекта;
• NPN NC — низкий уровень сигнала при отсутствии объекта.

Дополнительно пользователь может выбрать индуктивные датчики с аналоговым выходом, например 4-20 мА или 1-9 В, которые позволяют не только фиксировать наличие объекта, но и передавать информацию о расстоянии до него.
