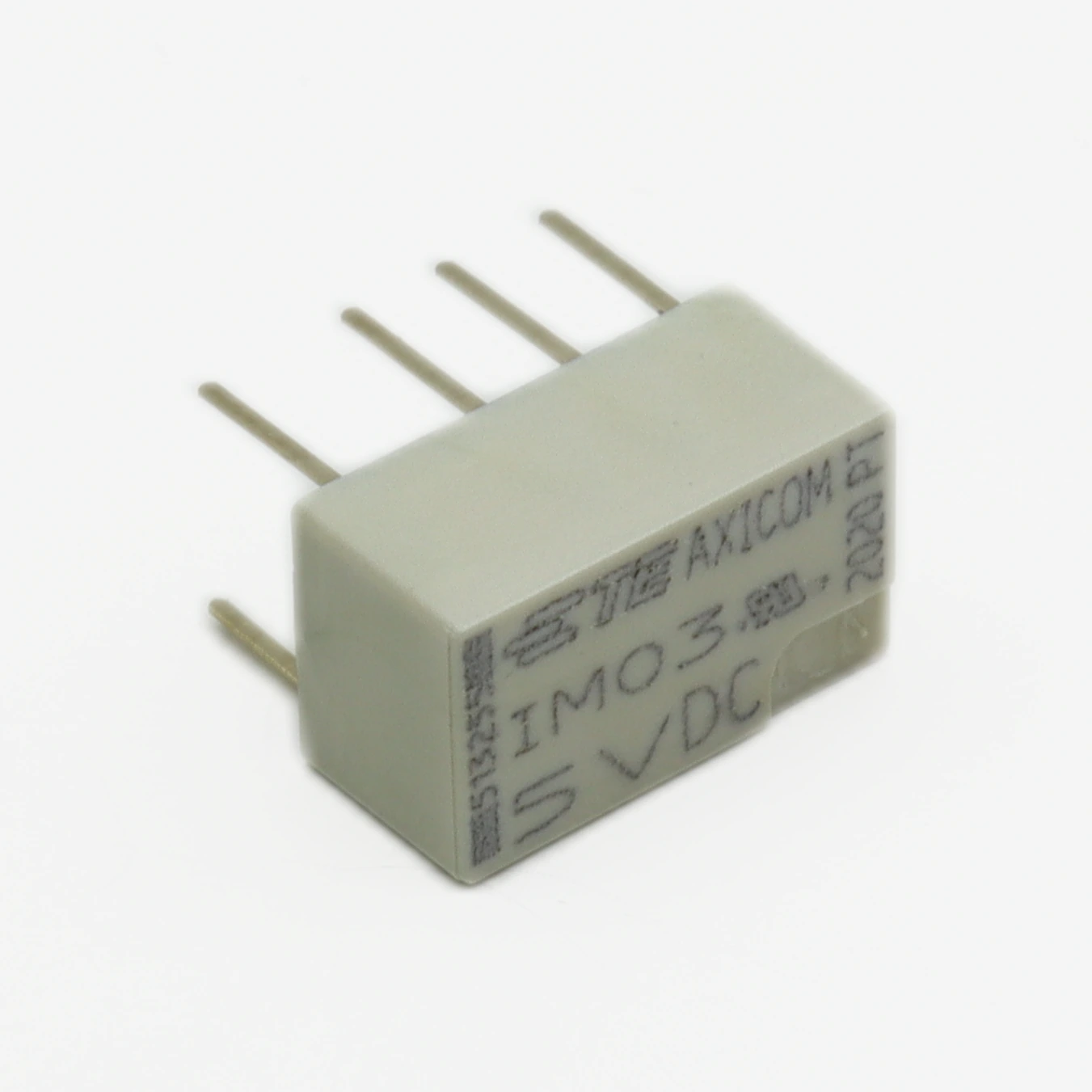

Подробный обзор и анализ 1-1462037-8 герметичное электромагнитное сигнальное реле от TE Connectivity

20.03.2026

1-1462037-8 — это герметичное электромагнитное реле от TE Connectivity, представлен в разделе сигнальные реле каталога промышленной автоматики. Данный компонент разработан для обеспечения надежной коммутации электрических цепей в условиях повышенной влажности и запыленности. Инженеры часто выбирают эту модель благодаря сочетанию компактных размеров и высокой степени защиты корпуса. В данном обзоре мы детально разберем технические особенности, области применения и преимущества использования этого устройства в современных системах управления.

Общее описание устройства

Герметичное электромагнитное реле серии 1-1462037-8 является классическим представителем коммутационной аппаратуры, применяемой в схемах автоматизации. Основная задача этого элемента заключается в замыкании или размыкании контактов под воздействием управляющего сигнала на катушке. Бренд TE Connectivity давно зарекомендовал себя как производитель высококачественных компонентов, способных работать в жестких промышленных условиях. Особенностью данной модели является конфигурация контактной группы, позволяющая управлять двумя независимыми цепями одновременно.

Конструкция устройства предполагает наличие электромагнитной системы, контактной системы и возвратной пружины. При подаче управляющего напряжения на обмотку возникает магнитное поле, которое притягивает якорь и переключает контакты. Важно отметить, что для данной модели критически важно соблюдение полярности подключения катушки, если внутри установлена защитная диодная цепь, хотя в базовой спецификации это может не указываться явно. Надежность срабатывания обеспечивается прецизионной механикой внутренних узлов.

1-1462037-8 от TE Connectivity фото 1

Технические характеристики

При проектировании узлов автоматики необходимо строго учитывать электрические параметры компонентов. Полные технические данные (Реле: электромагнитное; DPDT; Uобмотки: 5ВDC; 0,5A/125ВAC; 2А; IP67) свидетельствуют о широких возможностях применения. Расшифруем ключевые параметры для лучшего понимания. Напряжение катушки составляет 5 В постоянного тока, что позволяет напрямую подключать устройство к распространенным логическим уровням управления или низковольтным источникам питания стабилизированного типа.

Конфигурация контактов определяется как DPDT, что в переводе на русский язык означает двухполюсное переключающее исполнение. Это дает возможность одновременно коммутировать две линии, переключая их с нормально замкнутого состояния на нормально разомкнутое. Максимальный ток коммутации составляет 2 А для активной нагрузки, однако при работе с индуктивными нагрузками или переменным током значение снижается. В частности, при напряжении 125 В переменного тока допустимый ток ограничивается значением 0,5А при 125В переменного тока. Степень защиты корпуса IP67 гарантирует полную защиту от проникновения пыли и возможность кратковременного погружения в воду, что делает устройство пригодным для использования во влажных цехах или уличных шкафах управления.

Рабочий температурный диапазон обычно составляет от -40 до +85 градусов Цельсия, что является стандартом для промышленная автоматика. Материал контактов, как правило, представляет собой сплав серебра с добавлением оксида кадмия или аналогичных легирующих элементов для снижения эрозии при дугообразовании. Сопротивление изоляции превышает 1000 МОм, а электрическая прочность изоляции достигает 1500 В переменного тока в течение одной минуты.

Ключевые преимущества

Использование компонента 1-1462037-8 от TE Connectivity дает ряд неоспоримых преимуществ перед более дешевыми аналогами. Во-первых, это долговечность механического ресурса, который может достигать десятков миллионов циклов срабатывания без нагрузки. Во-вторых, герметичность корпуса защищает контактная группа от окисления и загрязнения, что сохраняет низкое переходное сопротивление на протяжении всего срока службы. Это особенно важно для слаботочных цепей, где оксидная пленка может нарушить прохождение сигнала.

В-третьих, стабильность параметров катушки позволяет избегать ложных срабатываний или залипания контактов при колебаниях напряжения в сети питания. Компактные габариты позволяют экономить место на печатной плате или внутри монтажного шкафа. Кроме того, продукция TE Connectivity проходит строгий контроль качества, что минимизирует риск выхода из строя критически важных узлов системы. Для инженеров важно знать, что температурный диапазон эксплуатации расширен, что позволяет использовать реле в неотапливаемых помещениях.

Сравнение с аналогами

На рынке промышленной электроники существует множество предложений, однако не все они соответствуют заявленным характеристикам надежности. Ниже приведена сравнительная таблица, демонстрирующая позицию 1-1462037-8 относительно конкурентных решений. Обратите внимание на параметры защиты и токовые нагрузки, так как именно они часто становятся определяющими при выборе.

Модель	Производитель	Тип контактов	Напряжение катушки	Ток коммутации (AC)	Защита	Ценовой диапазон
1-1462037-8	TE Connectivity	DPDT (2 переключающих)	5 В DC	0,5 А / 125 В	IP67	Средне
G2R-2-SND (DC5)	Omron	DPDT (2 переключающих)	5 В DC	3 А / 250 В	IP67 (герметичное)	Дорого
40.52.5.005.0000	Finder	DPDT (2 переключающих)	5 В DC	8 А / 250 В	IP40 (открытое)	Дешево
896H-1C-C (5D)	Song Chuan	SPDT (1 переключающий)	5 В DC	10 А / 250 В	IP67	Премиум

Как видно из таблицы, модель от TE Connectivity занимает нишу надежных герметичных решений со средней токовой нагрузкой. В отличие от открытых реле Finder, она подходит для агрессивных сред. По сравнению с Omron, она может уступать в максимальном токе, но выигрывает в доступности и оптимизации под конкретные задачи низковольтной коммутации.
