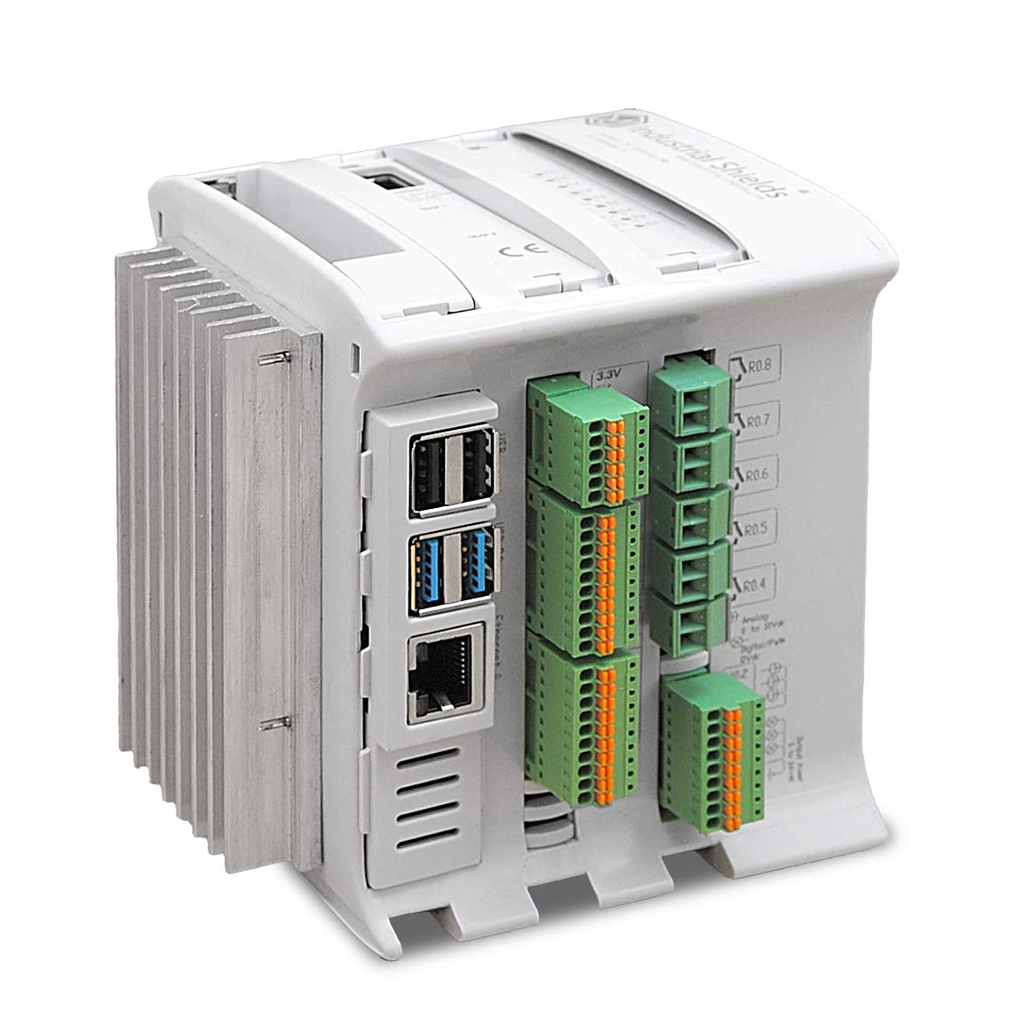

Программируемые контроллеры Industrial Shields на базе Raspberry Pi

В ассортименте компании Эиком представлены программируемые логические контроллеры (ПЛК) марки Industrial Shields, выполненные на основе мини-компьютеров Raspberry Pi. Эти устройства относятся к категории open source-решений, что благодаря гибкости и открытой архитектуре позволяет адаптировать их к самым разным задачам промышленной автоматизации и внедрять в проекты с учетом индивидуальных требований.

Сердцем контроллера выступает плата Raspberry Pi, которая требует установки операционной системы. Производитель рекомендует использовать специализированную Raspberry Pi OS, обеспечивающую максимальную совместимость и стабильность работы. Вместе с тем возможна установка любой версии GNU/Linux. Благодаря широкой документации и активному сообществу разработчиков, пользователь получает доступ к огромному количеству примеров, решений и обучающих материалов.

Программирование и совместимость

Одним из ключевых преимуществ ПЛК Industrial Shields является их совместимость с большинством популярных интегрированных сред разработки. Разработчик может использовать стандартные языки программирования, включая Python, C++ и Node-RED, что существенно упрощает внедрение в существующую инфраструктуру. Такая гибкость делает контроллеры подходящими как для быстрого прототипирования, так и для реализации полноценных промышленных систем.

Аппаратные возможности

Контроллеры сохраняют доступ к стандартным интерфейсам Raspberry Pi (USB и Ethernet), что расширяет возможности подключения периферийных устройств и интеграции в сетевые решения. Модели линейки Industrial Shields оборудованы цифровыми и аналоговыми входами, а общее количество доступных выводов может достигать до 35 в зависимости от версии устройства. Это позволяет подключать разнообразные датчики и исполнительные механизмы.

Для питания предусмотрен встроенный стабилизатор напряжения, благодаря которому контроллер может работать от источников постоянного тока с диапазоном 12-24 В DC. Такая особенность делает устройство универсальным и удобным для эксплуатации в промышленных условиях.

ПЛК Industrial Shields представляют собой надежное и гибкое решение для автоматизации, объединяющее преимущества открытой архитектуры Raspberry Pi и промышленное исполнение. Поддержка популярных языков программирования, универсальные интерфейсы и возможность масштабирования делают эти контроллеры удобным инструментом как для разработчиков, так и для инженеров, создающих современные системы управления.

Технические характеристики:

• тип модуля: программируемый логический контроллер (PLC);
• количество цифровых выходов: 8…35;
• количество цифровых входов: 6…39;
• количество аналоговых входов: 4…18;
• серия: Raspberry PLC;
• оперативная память 4 GB RAM;
• интерфейсы: USB, Ethernet;
• габаритные размеры: 119,5х109,2…158,4х101 мм;
• диапазон питания: 12-24 V DC;
• рабочая температура: 0…+50°C;
• тип входов: аналоговые, цифровые;
• дополнительно: поддержка GNU/Linux, Raspberry Pi OS.
