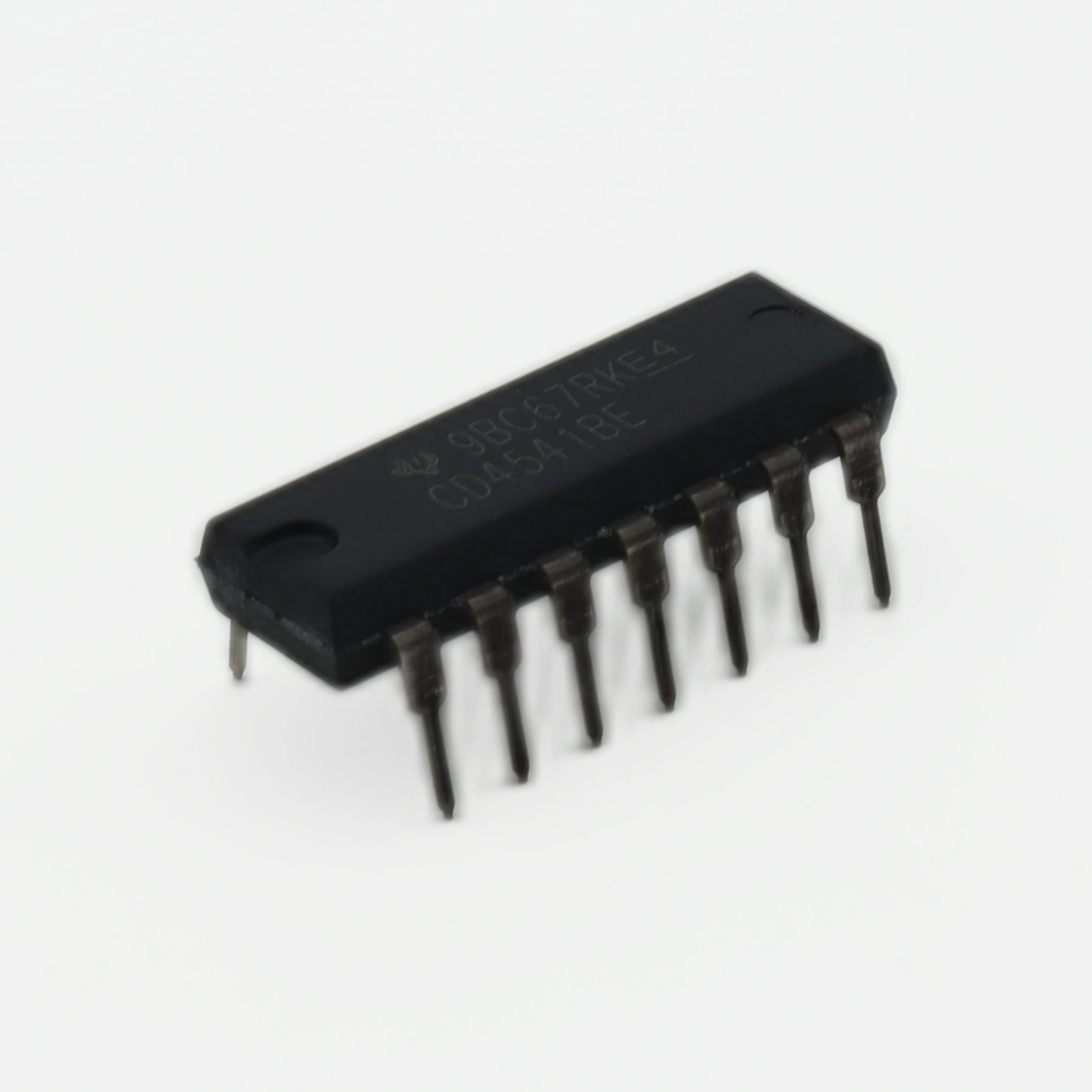

Иногда нужно простое реле времени: включить нагрузку через 5 минут, отключить вентилятор через час, мигать светодиодом раз в 30 секунд. Поднимать ради этого целый микроконтроллер с обвязкой — избыточно. На помощь приходит программируемый таймер CD4541BE от Texas Instruments, представленный в разделе Тактовые микросхемы — программируемые таймеры и генераторы. Это 16-ступенчатый двоичный счётчик с встроенным RC-генератором и программируемым делителем. Устанавливаешь один внешний резистор и конденсатор, выбираешь коэффициент деления перемычками — и готово. Устройство работает от 3 до 18 В, потребляет микроамперы в статике и не требует ни строчки кода. Разберём, как выжать из этой микросхемы максимум.

Ключевые параметры

  • Диапазон питания: 3–18 В (типовое 5–15 В)
  • Количество ступеней счётчика: 16 (деление до 2^16 = 65536)
  • Максимальная частота генератора: ~100 кГц при 15 В
  • Выходной ток: до 6,8 мА (при 15 В, sink/source)
  • Ток потребления в статике: до 10 мкА (при 5 В)
  • Корпус: PDIP-14
  • Рабочая температура: −55…+125 °C
  • Программируемые коэффициенты деления: 2^8, 2^10, 2^13, 2^16

Как устроен и работает

Внутри CD4541BE скрываются три функциональных блока: RC-генератор тактовых импульсов, 16-битный двоичный счётчик и выходной триггер. Генератор подключается к выводам 1 (RTC) и 2 (CTC) через внешний резистор Rt и конденсатор Ct. Формула периода тактового импульса приближённо: T ≈ 2,3 × Rt × Ct. Это значит, что при Rt = 1 МОм и Ct = 1 мкФ вы получите период около 2,3 секунды — частоту примерно 0,43 Гц.

Счётчик делит эту частоту на один из четырёх коэффициентов, которые выбираются логическими уровнями на выводах 4 (A) и 5 (B):

Вывод A Вывод B Коэффициент деления Пример при T = 1 с
LOW LOW 2^8 = 256 ~4,3 мин
HIGH LOW 2^10 = 1024 ~17 мин
LOW HIGH 2^13 = 8192 ~2,3 ч
HIGH HIGH 2^16 = 65536 ~18,2 ч

Выход (вывод 13, Q) переключается при достижении счётчиком выбранного порога. Вывод 6 (MODE) определяет режим: однократное срабатывание (monostable) или автоколебательный (astable), при котором выход будет непрерывно переключаться с заданным периодом.

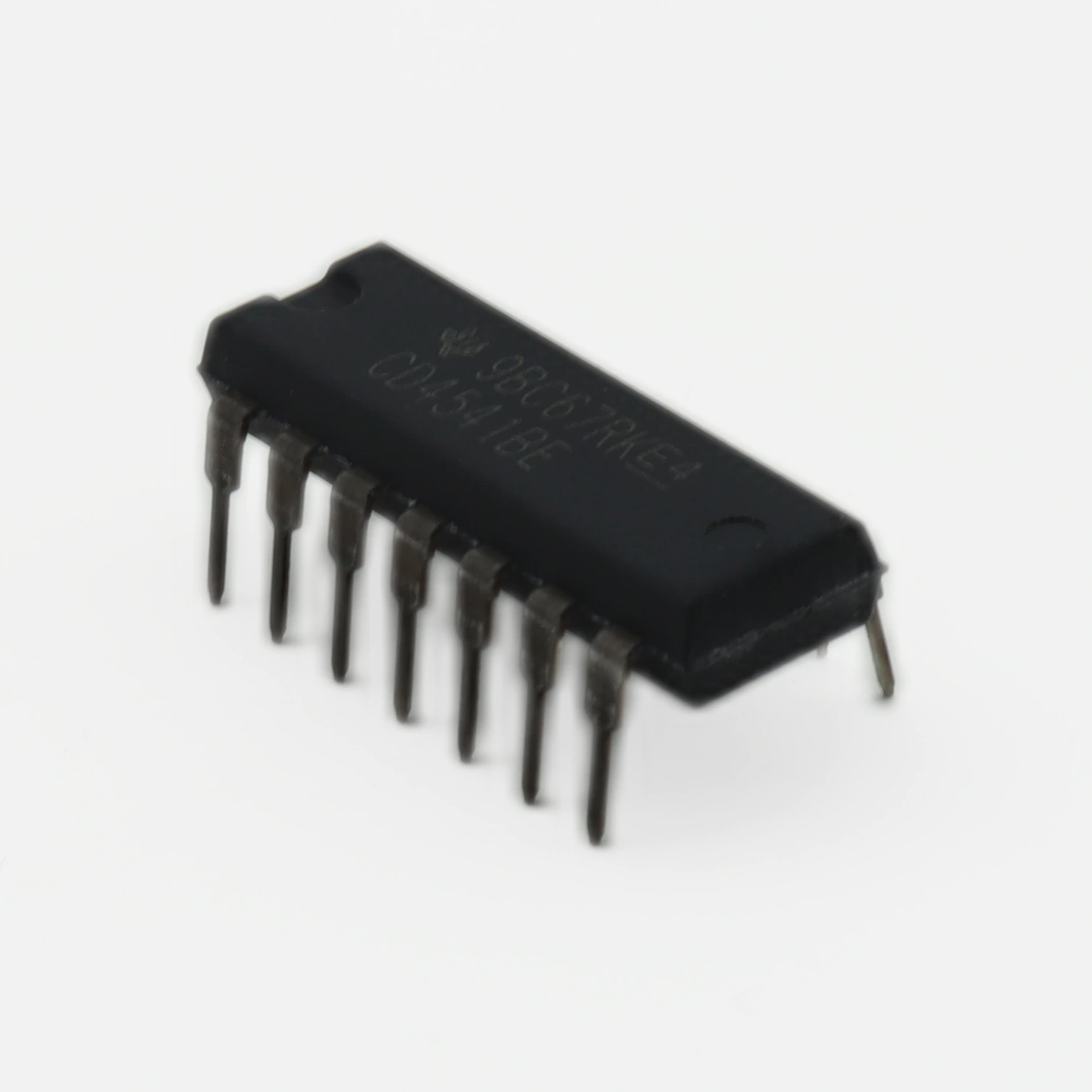

CD4541BE от Texas Instruments фото 1

Типовые схемы применения

Реле задержки включения

Подаём питание — счётчик начинает считать. По достижении порога выход Q переключается и открывает MOSFET, который коммутирует нагрузку. Вывод RESET (вывод 6, активный низкий уровень) можно подключить к RC-цепочке для автоматического сброса при подаче питания.

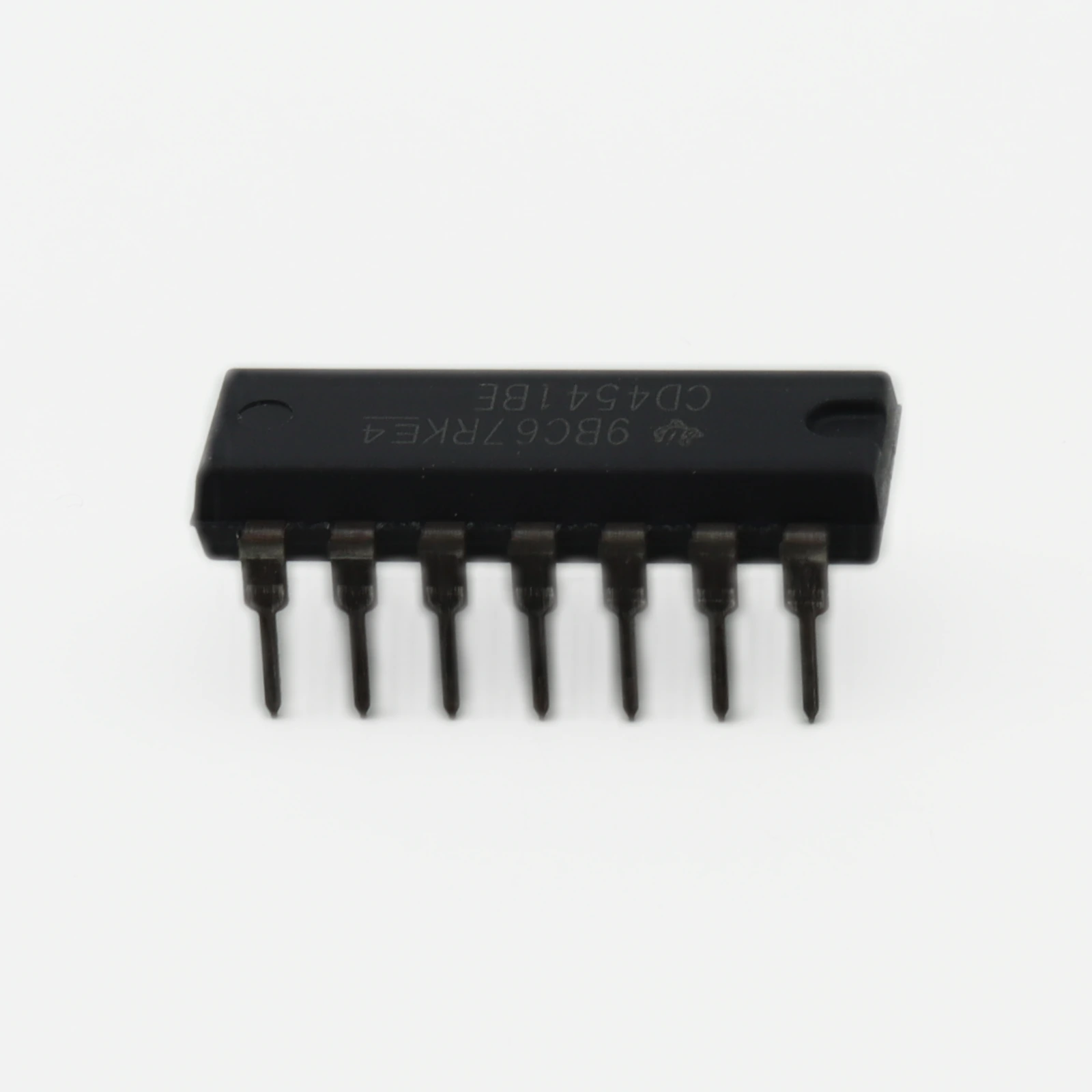

Применение CD4541BE

Мигающий маяк

В режиме astable выход переключается каждые N тактов. Подключив светодиод через токоограничительный резистор, получаем автономный маяк с периодом от секунд до часов — без единой строчки прошивки.

Автоматическое отключение нагрузки

Выход Q через инвертор управляет ключом. При срабатывании таймера ключ размыкается, обесточивая нагрузку. Полезно для таймеров полива, вытяжных вентиляторов в санузлах, автоотключения паяльных станций.

Практические советы и нюансы, которых нет в даташите

Конденсатор Ct — главный источник ошибок. Керамические конденсаторы X7R и особенно Y5V имеют сильную зависимость ёмкости от приложенного напряжения: при 5 В реальная ёмкость Y5V-конденсатора может упасть на 50–80% от номинала. Это приведёт к тому, что таймер будет срабатывать значительно раньше расчётного. Для Ct используйте только плёночные конденсаторы (полипропилен, полиэстер) или керамику C0G/NP0. Если нужна ёмкость больше 1 мкФ — берите плёнку, не рискуйте с X7R.

Ток утечки на входах RTC/CTC. При больших значениях Rt (выше 5–10 МОм) ток утечки входов становится соизмерим с током через резистор, и частота генератора начинает «плыть». Практический потолок для Rt — около 10 МОм. Если нужно увеличить период, лучше нарастите Ct, а не Rt.

Защита от дребезга на выводе RESET. Вывод 12 (RESET) имеет высокий импеданс. Если вы подводите к нему кнопку на длинных проводах (больше 10 см), обязательно ставьте керамический конденсатор 100 нФ параллельно кнопке и подтягивающий резистор 100 кОм к VDD. Без этого наводки от соседних цепей будут вызывать ложные сбросы счётчика.

Развязка по питанию — не забывайте. Хотя микросхема потребляет микроамперы, в момент переключения выхода возникает кратковременный бросок тока. Керамика 100 нФ между VDD (вывод 14) и VSS (вывод 7) прямо у корпуса — обязательна. Без неё при ёмкостной нагрузке на выходе возможны ложные переключения внутренних триггеров.

Аналоги и совместимость

Партномер Производитель Совместимость Примечание
CD4541BE Texas Instruments Оригинал, PDIP-14
CD4541BM Texas Instruments Полная (SOIC-14) SMD-версия, та же функциональность
MC14541B ON Semiconductor Полная Прямой аналог, идентичная распиновка
HEF4541B Nexperia Функциональная Быстродействие выше, но распиновка совпадает
CD4541BF Texas Instruments Полная (CDIP-14) Керамический корпус, военный диапазон

Заключение

Программируемый таймер CD4541BE — это рабочая лошадка для задач, где не нужен микроконтроллер. Минимум обвязки, предсказуемое поведение, работа от 3 до 18 вольт и возможность строить задержки от долей секунды до 18 часов. Главное — правильный выбор конденсатора Ct и внимание к разводке. Если вам нужно простое, надёжное и дешёвое реле времени — эта микросхема заслуживает места в вашем компонентном ящике.
