Производитель электронных компонентов представляет 650-вольтовые GaN силовые микросхемы со встроенным драйвером и защитой

Недавно была выпущена новая серия силовых переключателей на основе нитрида галлия (GaN), предназначенных для использования в преобразователях постоянного и переменного тока. Эти инновационные переключатели, известные под общим названием серии LMG362x, отличаются тем, что в них интегрированы не только сам переключатель, но и драйвер, механизмы защиты и функции эмуляции чувства тока.

Линейка включает три модели, каждая из которых отличается размером встроенного в нее GaN HEMT (транзистора с высокой подвижностью электронов):

• Модель на 650 В, 120 мОм, способная выдерживать ток 8,5 А.
• Модель на 650 В, 170 мОм, способная выдерживать 6 А.
• Модель на 650 В, 270 мОм, рассчитанная на 3,6 А.

Производитель подчеркивает простоту использования этих микросхем, особенно первой модели. Проектировщики могут легко установить желаемую скорость нарастания напряжения при включении с помощью программирующего резистора и рассчитать необходимый резистор датчика тока. Такой упрощенный подход позволяет разработчикам достичь исключительной эффективности системы - до 94 % для приложений мощностью менее 75 Вт и более 95 % для приложений мощностью более 75 Вт.

Ключевые особенности этих микросхем включают охлаждаемый со стороны дна корпус QFN 8 x 5,3 мм, защиту от перегрузки по току в течение цикла, вывод разрешения для дополнительного управления, защиту от перегрева и регулируемую скорость нарастания. Кроме того, некоторые модели совместимы с USB C/PD, что расширяет их применение в современных энергетических приложениях.

Устройства специально оптимизированы для различных топологий преобразования мощности, включая квазирезонансный flyback, несимметричный полумостовой flyback, индукторно-индукторный преобразователь (LLC), тотемно-полюсную коррекцию коэффициента мощности и конфигурации flyback с активным зажимом.

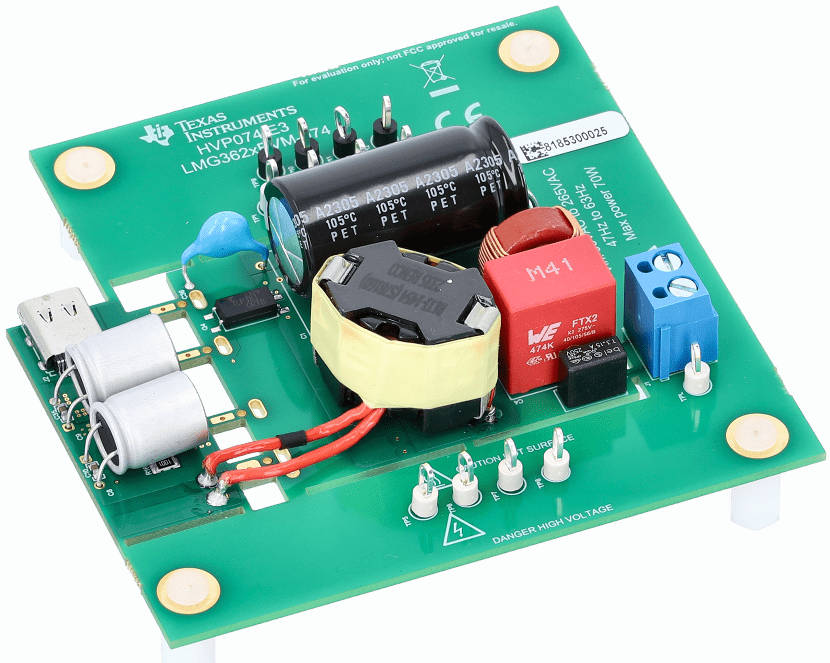

Также предлагаются оценочные модули для каждого варианта микросхемы, облегчающие разработку квазирезонансного fly-back-преобразователя мощностью 65 Вт, оснащенного USB Type-C PD. Эти модули могут работать с входным напряжением от 90 до 265 Вrms и выдавать на выходе 20 В постоянного тока при 3,25 А, или 5, 9 или 15 В постоянного тока при 3 А.

Для приложений, где не требуется датчик тока, производитель предлагает аналогичные альтернативы, которые совместимы с основной серией, обеспечивая гибкость и эффективность в различных приложениях преобразования энергии.
