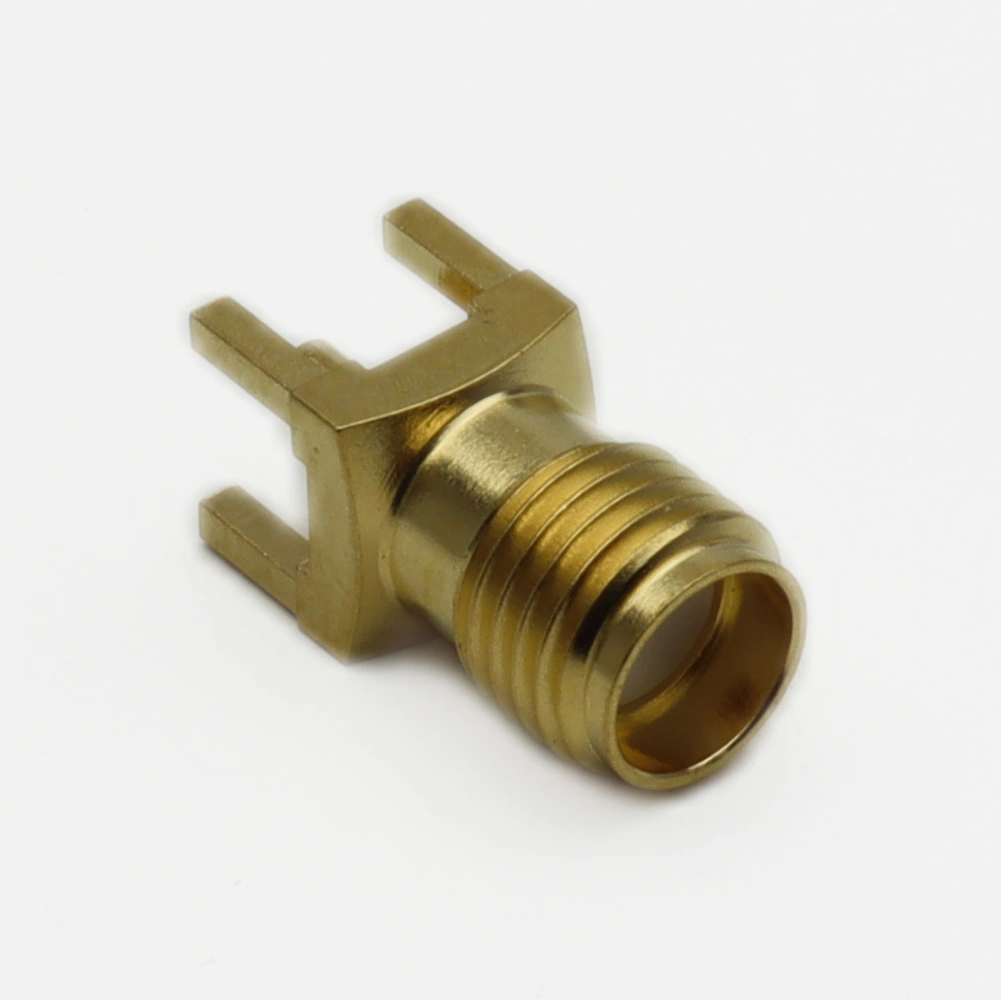

ВЧ-разъем SMA (гнездо) 50 Ом для печатной платы 1-1478979-0: как обеспечить надёжный контакт в ВЧ-тракте?

Для построения стабильных ВЧ-трактов критично минимизировать потери сигнала на стыках. С этим отлично справиться ВЧ-разъем SMA (гнездо) 50 Ом для печатной платы 1-1478979-0 от TE Connectivity AMP Connectors, представленный в разделе ВЧ соединители. Устройство спроектировано с учетом требований современной радиоэлектроники, где каждое соединение должно сохранять согласование импеданса даже при многократных циклах коммутации.

Кратко о главном

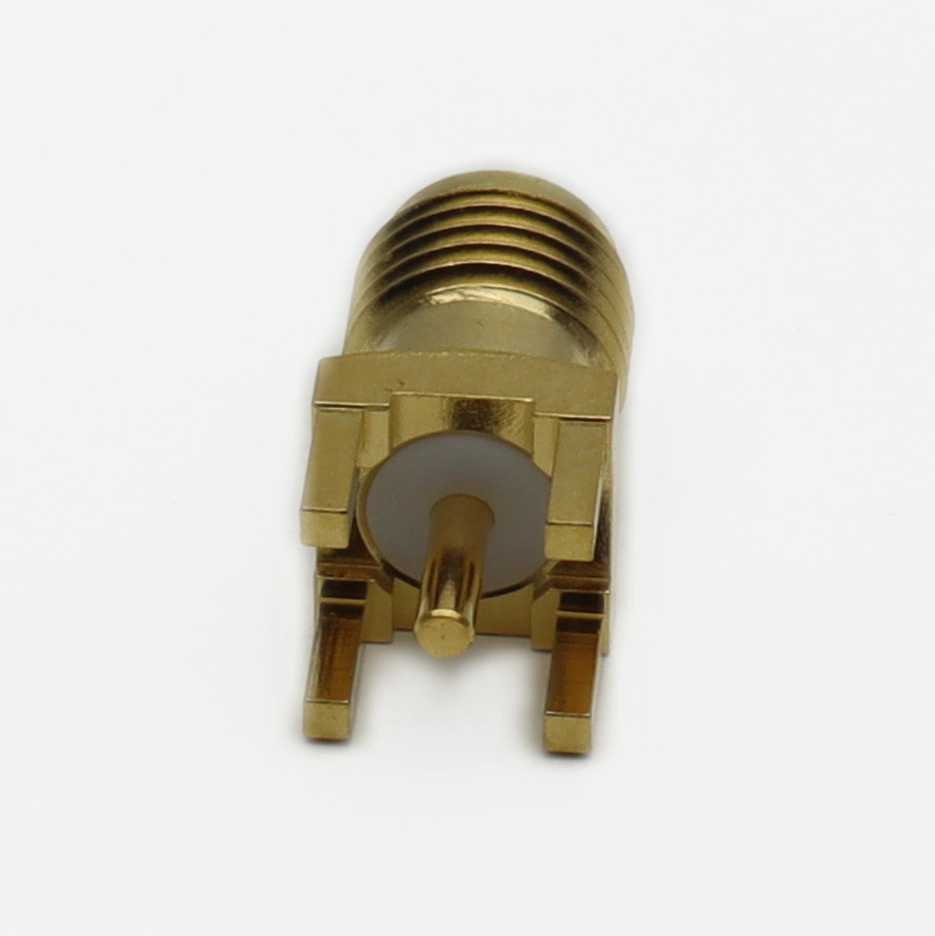

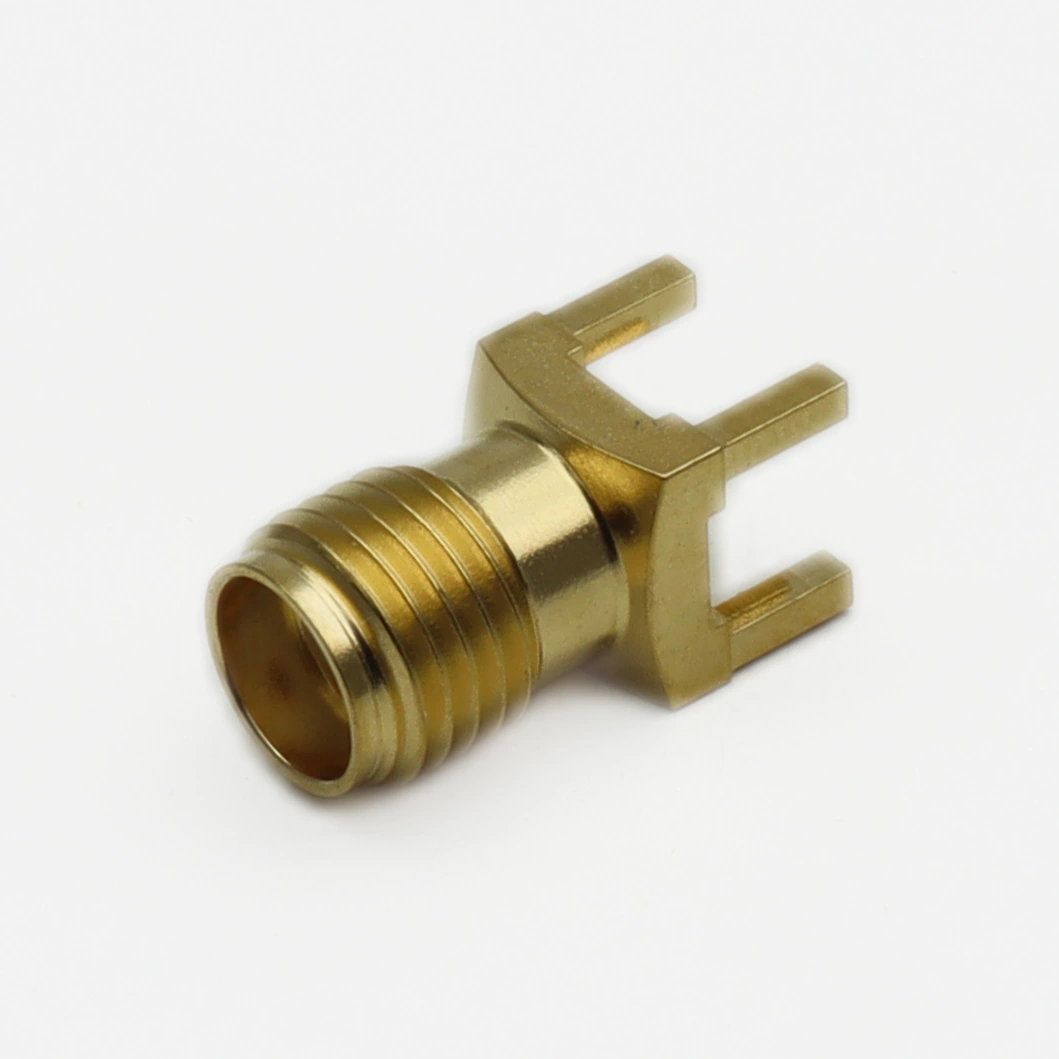

Важно для применения: данное устройство имеет тип контакта «гнездо», рассчитано на волновое сопротивление 50 Ом и конструктивно выполнено в прямом исполнении. Монтаж осуществляется под пайку на печатную плату, что обеспечивает высокую механическую прочность соединения и упрощает сборку высокочастотных модулей.

Содержание

• Технические акценты: на что обратить внимание при проектировании?
• Как правильно выполнить замену без потери характеристик?
• Какие аналоги стоит рассмотреть?

Технические акценты: на что обратить внимание при проектировании?

Согласование волнового сопротивления на уровне 50 Ом является базовым требованием для большинства телекоммуникационных и измерительных систем. Данная модель использует прецизионный внутренний контакт с золотым покрытием, что снижает переходное сопротивление и предотвращает окисление в условиях повышенной влажности. Прямая конструкция корпуса позволяет компактно размещать коннектор на краю платы или в центре массива компонентов, не создавая помех для соседних микросхем.

Обратите внимание на частотный диапазон: стандартные SMA-решения стабильно работают до 12,4 ГГц, однако при переходе к более высоким частотам начинают проявляться паразитные эффекты. Инженеры часто упускают тот факт, что длина паяного вывода напрямую влияет на индуктивность перехода. В модели 1-1478979-0 длина штыря оптимизирована под стандартные многослойные платы толщиной 1,6 мм, что минимизирует рассогласование на границе раздела диэлектрика и меди.

Как правильно выполнить замену без потери характеристик?

При модернизации или ремонте оборудования замена коннекторов требует внимательного подхода к посадочному месту. Многие разработчики сталкиваются с тем, что новый разъем механически подходит, но электрические параметры деградируют. Причина кроется в несовпадении land-паттерна и отсутствии корректных заземляющих полигонов вокруг контактных площадок.

На практике при замене устаревших SMA-гнезд на данную модель обязательно проверяйте момент затяжки при сочленении. Рекомендуемое значение составляет 0,5–0,7 Н·м. Превышение этого параметра приводит к срезанию паяных выводов или растрескиванию медных полигонов на плате, особенно если используется тонкий стеклотекстолит. Перед пайкой убедитесь, что трафарет для нанесения паяльной пасты имеет отверстия с минимальным припуском, иначе избыток припоя может попасть на диэлектрик центрального контакта и вызвать короткое замыкание.

Какие аналоги стоит рассмотреть?

Рынок ВЧ-коммутации предлагает несколько решений, сопоставимых по электрическим характеристикам и механике. Ниже приведена сравнительная таблица популярных позиций для выбора оптимального варианта под конкретный проект.

Обратите внимание, что аналог от Huber+Suhner имеет более строгий допуск на длину центрального контакта — это важно при проектировании высокочастотных линий передачи, где критична каждая десятая миллиметра. Бюджетные решения от Amphenol RF отлично подходят для массовых IoT-устройств, но могут уступать в ресурсе циклов сочленения.

Нужен этот компонент? Проверьте наличие 1-1478979-0 на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте TE Connectivity AMP Connectors.
