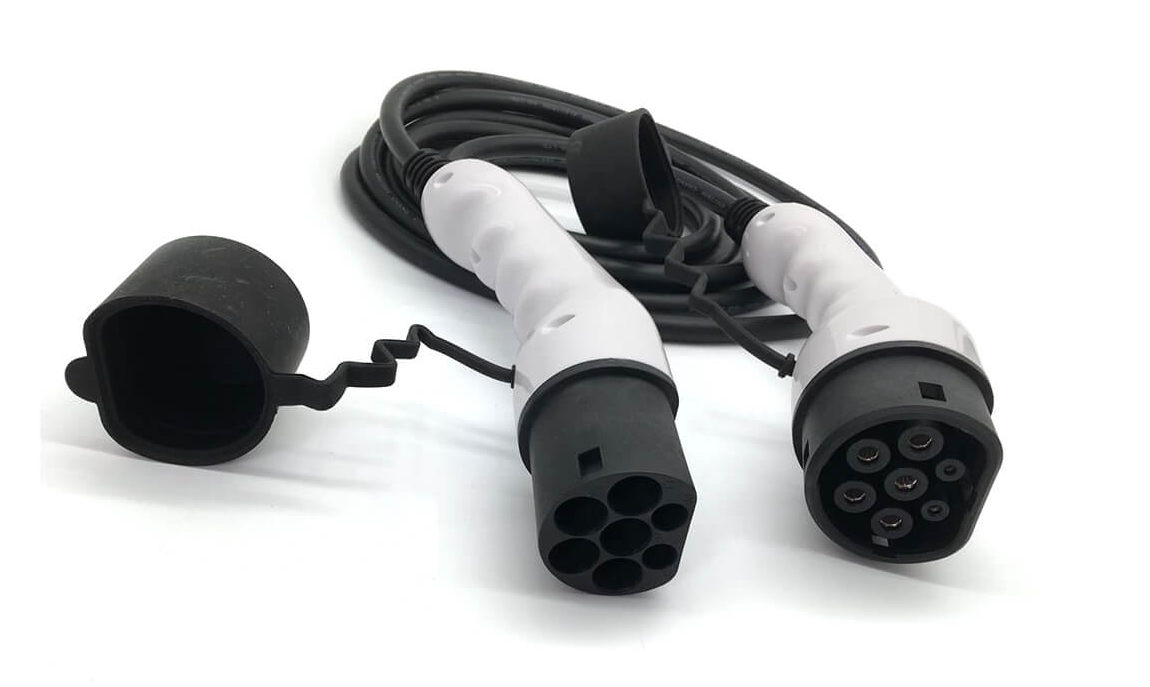

Разъёмы и кабели для электромобилей: питание и инфраструктура

Рынок электромобилей представляет собой одну из самых динамично развивающихся отраслей современного автомобилестроения. Его рост обусловлен целым комплексом факторов, среди которых значительную роль играют не только экономические и экологические причины. Существенное влияние оказывает и государственная политика: в странах Европы, Северной Америки и Азии спрос на транспорт, использующий альтернативные источники энергии, активно поддерживается на уровне местных и национальных властей.

Несмотря на то что темпы внедрения EV (electric vehicle) заметно различаются в зависимости от региона, общая тенденция очевидна — популярность электромобилей стабильно растёт и, с высокой вероятностью, будет увеличиваться и в дальнейшем. Расширение модельного ряда, развитие технологий и инфраструктуры делают электрический транспорт всё более доступным и привлекательным для конечного пользователя.

Поскольку ассортимент Эиком включает широкий перечень электронных компонентов, предназначенных для применения в электромобилях, целесообразно подробнее рассмотреть вопросы, связанные с их электропитанием, а также с действующими международными стандартами в этой области.

Кратко о системе питания электромобилей

Наряду с электрическим приводом ключевым элементом любого электромобиля является источник энергии. В подавляющем большинстве случаев в качестве накопителя используется батарейный блок на основе перезаряжаемых литий-ионных элементов. Один автомобиль может содержать тысячи отдельных цилиндрических ячеек типоразмера 18650, объединённых в сложную многоуровневую систему.

В настоящее время доминируют две основные технологии: Li-Ion NMC, где анод выполнен из графита, а катод содержит никель, марганец и кобальт, а также Li-Ion NCA, использующая оксиды алюминия. Такие аккумуляторы отличаются высокой плотностью энергии, стабильными электрическими характеристиками и сравнительно длительным сроком службы.

Следует отметить, что ещё относительно недавно на рынке присутствовали электромобили с никель-металлогидридными аккумуляторами (NiMH). Однако эта технология сопровождалась рядом эксплуатационных сложностей, включая высокие рабочие температуры и выделение водорода. В перспективе всё большее внимание уделяется литий-железо-фосфатным элементам Li-FePO₄ (LFP), которые считаются более экологичными, долговечными и устойчивыми к деградации.

Основной тяговый аккумулятор не является единственным источником энергии в электромобиле. В ряде полностью электрических моделей по-прежнему применяются классические свинцово-кислотные аккумуляторы, используемые, например, для питания осветительных систем и вспомогательных цепей.

Кроме того, в системах управления зарядом, инверторах привода, узлах усиления ускорения и в модулях рекуперации энергии широко применяются суперконденсаторы. Несмотря на то что эту технологию нередко рассматривают как потенциальную альтернативу литиевым аккумуляторам, на текущем этапе она выполняет вспомогательную функцию, дополняя проверенные и широко распространённые решения.

Использование высокотоковых аккумуляторных сборок в сочетании с многофазными электрическими двигателями обеспечивает электромобилям впечатляющую динамику. Высокий крутящий момент доступен уже на низких скоростях, а отсутствие традиционной механической трансмиссии упрощает конструкцию силовой установки. В результате такие транспортные средства отличаются повышенной надёжностью, сниженным уровнем шума и плавностью хода.

Тем не менее, несмотря на все преимущества и растущую популярность, электромобили пока не заняли доминирующее положение на автомобильном рынке. Причины этого связаны не столько с техническими характеристиками, сколько с восприятием технологии конечными пользователями.

Электрический транспорт: в чём сомнения пользователей?

Развитие рынка электромобилей напрямую зависит от прогресса в области приводных технологий и способов накопления энергии. Эти аспекты подробно рассматриваются в многочисленных исследованиях, посвящённых отношению потребителей к электрифицированному транспорту.

Как показывают опросы, эксплуатационные характеристики электромобилей в целом устраивают большинство потенциальных покупателей. Основные сомнения связаны с запасом хода — расстоянием, которое автомобиль способен преодолеть без подзарядки. В ряде источников этот фактор описывается термином «беспокойство о запасе хода» (range anxiety).

Данное явление обусловлено тремя ключевыми причинами:

1. неуверенностью в том, что энергии аккумулятора хватит для завершения поездки;
2. ограниченной доступностью зарядной инфраструктуры;
3. относительно длительным временем подзарядки.

Именно эти опасения нередко становятся решающим аргументом против покупки электромобиля. Рассмотрим каждую из проблем более подробно.

Хватит ли заряда для поездки

Современные электромобили оснащаются высокоточными датчиками, измерительными модулями и продвинутым программным обеспечением, позволяющим достаточно точно прогнозировать оставшийся запас хода. Расчёты выполняются программно и во многих моделях имеют адаптивный характер: система учитывает стиль вождения, дорожные условия и внешние факторы, включая температуру окружающей среды.

Дополнительным преимуществом является возможность удалённого обновления программного обеспечения, благодаря чему производители могут оптимизировать алгоритмы управления и тем самым увеличивать реальный запас хода без каких-либо изменений в аппаратной части автомобиля.

Следует также учитывать постоянное развитие технологий хранения энергии. Данные о возможностях электромобилей быстро устаревают, поэтому при выборе нового транспортного средства важно опираться на актуальные характеристики и последние сведения, публикуемые производителями.

Где и как подзаряжать электромобиль

Ситуация с зарядной инфраструктурой существенно различается в зависимости от страны и региона. В ряде государств, например, в Норвегии, плотность зарядных станций уже не является ограничивающим фактором. В то же время существуют регионы, где развитие инфраструктуры EV идёт более медленными темпами.

При этом в городских условиях электромобиль зачастую не требует частой подзарядки. Во многих сценариях достаточно подключать автомобиль к стационарной зарядной станции один раз в неделю, например, в ночное время. Даже во время дальних поездок проблема восполнения энергии постепенно теряет актуальность.

Зарядные станции, размещённые вдоль основных транспортных магистралей, всё чаще оснащаются мощными устройствами, позволяющими за несколько десятков минут накопить энергию, достаточную для преодоления сотен километров пути.

Подзарядка электромобиля: сколько времени это занимает

Однозначного ответа на вопрос о времени зарядки электромобиля не существует. Продолжительность восполнения энергии напрямую зависит от технических возможностей зарядной станции, характеристик самого транспортного средства, а также от применяемых кабелей и разъёмов. При этом важно отметить, что современные технологические решения постепенно устраняют проблему длительной подзарядки, которая ранее считалась одним из ключевых ограничений электромобилей.

В зарядных системах нового поколения контроллеры всё чаще размещаются непосредственно в зарядной станции, а не в автомобиле. Это позволяет использовать высокотоковые схемы, подающие энергию напрямую в аккумуляторные ячейки. Так, японский стандарт CHAdeMO предусматривает применение линий постоянного тока DC мощностью до 400 кВт. В результате типовой городской электромобиль может быть полностью заряжен менее чем за 30 минут.

Современные стандарты также предполагают интеллектуальное управление потоками энергии. Примером является технология V2H (vehicle-to-home), позволяющая интегрировать аккумулятор электромобиля с домашней солнечной электростанцией и накопителем энергии. В таких системах зарядка может осуществляться в обоих направлениях, повышая общую энергоэффективность домохозяйства.

Следует подчеркнуть, что подобные решения уже внедряются на практике, однако пока не получили массового распространения. В повседневной эксплуатации пользователи чаще всего сталкиваются с тремя основными стандартами зарядных разъёмов: североамериканским Типом 1 (J1772), обязательным для Европейского союза Типом 2, а также китайским стандартом GB/T. Ниже рассмотрены их особенности и возможности.

Соединители и кабели в ассортименте Эиком

Комфорт и безопасность эксплуатации электромобиля во многом зависят от качества применяемых кабелей и разъёмов. Именно поэтому в ассортимент Эиком включены решения от проверенных производителей, таких как HARTING и Green Cell.

Предлагаемая продукция ориентирована на три основные группы пользователей:

• производителей зарядных станций;
• компании, занимающиеся установкой инфраструктуры EV в общественных, коммерческих и жилых зонах;
• частных владельцев электромобилей, которым необходимы надёжные фирменные кабели для повседневного использования.

Тип 1 (J1772)

Разъёмы Типа 1, также известные как J1772 или J-plug, получили наибольшее распространение в Северной Америке. В Европе они встречаются преимущественно в автомобилях, выпущенных до 2014 года. Данный стандарт предусматривает зарядку однофазным переменным током AC с максимальной мощностью до 19,2 кВт.

Разъёмы HARTING, выполненные по стандарту Тип 1, обеспечивают мощность до 10 кВт и поставляются с кабелями длиной 5 или 7,5 метра. Несмотря на то что такие параметры не позволяют выполнять быструю подзарядку во время коротких остановок, разъёмы Типа 1 по-прежнему остаются важными с точки зрения совместимости с более ранними моделями электромобилей. Они оптимально подходят для мест длительной зарядки, например, в ночное время.

Жёсткое соединение вилки с кабелем, выполненное на этапе производства, обеспечивает высокую механическую прочность и надёжность эксплуатации.

Тип 2 — европейский стандарт зарядки EV

Разъёмы Типа 2 были разработаны компанией MENNEKES, из-за чего это название нередко ошибочно используют в качестве обозначения стандарта. По инициативе ACEA в 2014 году Тип 2 был утверждён в качестве обязательного стандарта для всех электромобилей, реализуемых на территории Европейского союза.

Кабели Типа 2, представленные в ассортименте Эиком, рассчитаны на мощность до 22 кВт и поддерживают трёхфазную зарядку, что обеспечивает значительно более высокую скорость пополнения энергии по сравнению с Типом 1. При подключении к соответствующей станции компактный электромобиль способен получить запас хода свыше 100 км всего за один час зарядки.

Разъёмы оснащаются пилотными контактами и высокотоковым заземлением, а также отличаются повышенным классом защиты IP55. В каталоге Эиком также доступны гнёзда Типа 2 с кабельными выводами длиной 0,7 м, предназначенные для создания компактных зарядных пунктов.

Отдельного внимания заслуживают кабели Green Cell, которые являются необходимым аксессуаром для владельцев электромобилей. Они позволяют подключаться к станциям, оснащённым только розеткой, поставляются с защитным чехлом и доступны в вариантах длиной 5 и 7 метров, что особенно удобно при эксплуатации коммерческого электротранспорта.

Тип GB/T — стандарт для китайского рынка

Говоря о наиболее распространённых разъёмах для электромобилей, нельзя обойти стороной стандарт GB/T. Именно такими гнёздами оснащаются все электромобили китайского производства.
По своим техническим характеристикам разъёмы GB/T во многом схожи с Типом 2 и также поддерживают трёхфазную зарядку. Вилки HARTING, выполненные по данному стандарту, рассчитаны на максимальную номинальную мощность до 24,4 кВт. Использование разъёмов GB/T является обязательным при проектировании зарядных станций, ориентированных на азиатский рынок.

Итоговый вывод

Развитие электромобилей неразрывно связано с совершенствованием зарядной инфраструктуры, стандартов подключения и качества применяемых кабелей и разъёмов. Современные технологии позволяют значительно сократить время подзарядки, повысить удобство эксплуатации и интегрировать электромобиль в общую энергетическую систему дома или предприятия.
Выбор правильного стандарта, надёжных компонентов и проверенных производителей становится ключевым фактором как для разработчиков зарядных станций, так и для конечных пользователей. Ассортимент Эиком охватывает все основные решения для рынка EV, обеспечивая совместимость, безопасность и готовность к дальнейшему развитию электрического транспорта.
