Реле мощности: серия Sanyou SEL как оптимальное решение для высоковольтных систем

В современных системах управления и источниках питания, реле играют существенную роль. Предназначение компонентов заключается в качественной коммутации электрических цепей и защита оборудования от воздействия высокого тока. Изделия не допускают порчу элементов управления и гарантируют безопасность пользователей. Электрификации транспорта породила потребность в специализированных компонентах — HVDC-реле (High-Voltage Direct Current). Данные устройства позволяют эффективно прерывать электрическую дугу, возникающую при разъединении цепей с высоковольтным постоянным током. Это крайне важно для качественного длительного функционирования аккумуляторных батарей, зарядных станциях, а также ряда иных энергетических установок.

Китайская компания Sanyou, успешно расширяющая свой сектор на рынке ЕС, предлагает достаточно обширный спектр электромагнитных реле. Среди предложений имеются как стандартные решения для низковольтных цепей, так и инновационные модели с поддержкой HVDC-технологий. Линейка Sanyou SEL разработана для набирающего популярность сегмента электромобилей в автомобильной промышленности. Задача подобных реле обеспечение надежного управления энергией и гарантия безопасности системах с высоким вольтажем.

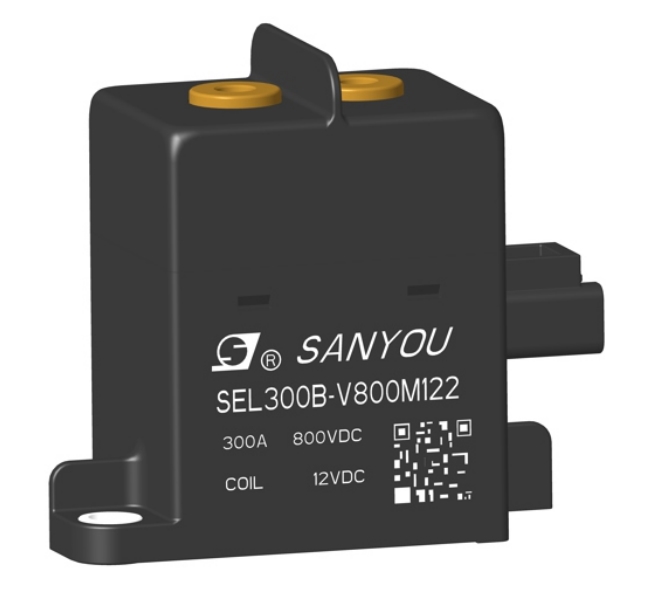

Электромагнитное реле SEL300B-V800M122

Реле серии SEL предназначены монтируются на панелях, а также могут устанавливаться на корпус устройства, для фиксации применяется винтовой крепеж (M5). Ключевая особенность таких реле — способность коммутировать и размыкать цепи постоянного тока с напряжением 500 V DC или 800 V DC при токах до 100 A, 200 A, 250 A и 300 A в зависимости от модификации.

Еще одним важным преимуществом данных реле является их чрезвычайная термостойкость. Изделия успешно функционируют, не теряя работоспособности в температурном диапазоне от -40°C до +80°C. Это превращает реле в изделия, которые могут прекрасно функционировать в достаточно сложных погодных условиях, в частности, в зарядных станциях электромобилей, располагающихся на улице. В основе конструкции изделий — однополюсный замыкающий контакт (конфигурация SPST-NO), что полностью отвечает необходимым требованиям большинства силовых приложений.

Ключевые характеристики серии Sanyou SEL:

• тип реле: электромагнитное;
• конфигурация контактов: SPST-NO;
• номинальное напряжение катушки: 12 V DC;
• максимальный коммутируемый ток: 100…300 A (в зависимости от модели);
• монтаж: панельный;
• максимальное коммутируемое напряжение: 1 kV DC;
• материал контактов: AgNi;
• нагрузка контактов DC @R: 100…300 A / 800 V DC;
• потребляемая мощность катушки: 6 W.

Среди главных преимуществ применения реле стоит выделить возможность успешного функционирования в условиях высокого напряжения и тока, очень надежную малогабаритную конструкцию, что особенно актуально для промышленного сектора. Реле очень устойчивы к экстремальным температурам. Простая интеграция в существующие системы и соответствие требованиям автомобильной и энергетической отраслей также являются преимуществами данной серии реле мощности.

Перспективы использования

Помимо автомобильной промышленности и зарядной станций, реле Sanyou SEL найдут свое успешное применение в системах сохранения энергии (ESS), солнечных электростанциях, электрооборудовании для морских и речных судов, а также в промышленной автоматике. Благодаря высокой надежности, термостойкости и способности работать с мощными токами постоянного тока, данные реле могут стать незаменимым компонентом в оборудовании, где очень ценятся высокая степень безопасности, длительность функционирования и стабильность работы.
