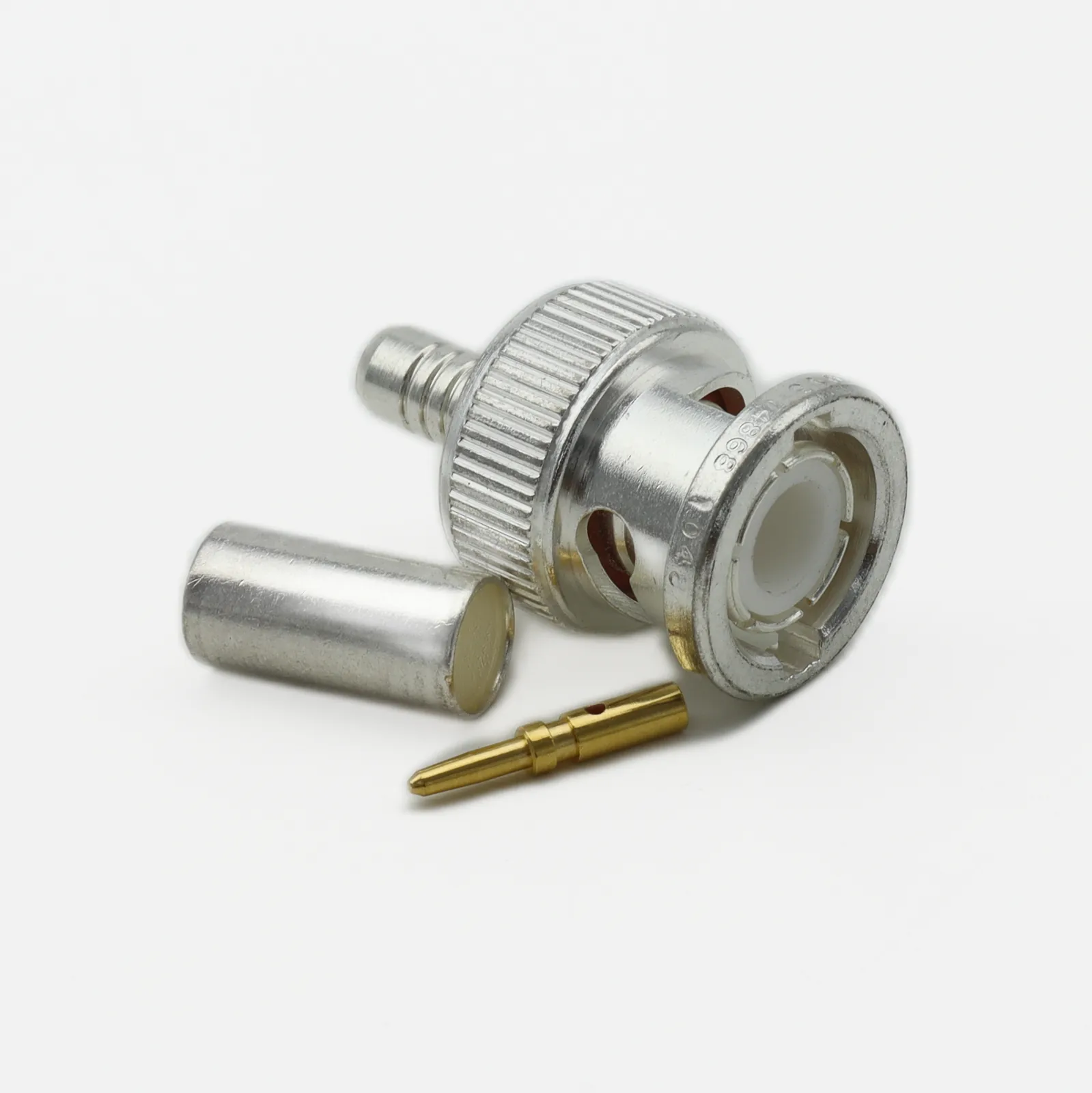

Ретранслятор LoRa для дачного участка — 031-4320 разъем BNC в действии

Сборка уличного ретранслятора LoRa на 868 МГц упирается не только в выбор платы и антенны, но и в качество ВЧ-тракта. Разъем 031-4320 производства Amphenol RF — это байонетный BNC-коннектор под пайку, рассчитанный на волновое сопротивление 50 Ом и частоты до 4 ГГц. В каталоге он находится в категории ВЧ соединители и ориентирован на коаксиальные кабели малого диаметра. Для инженера важно, что это не универсальный «разъем на все случаи», а конкретное решение для гибких 50-омных линий: если кабель выбран неудачно, байонет не спасёт от рассогласования. Ниже разберём, чем эта модель отличается от 75-омных BNC, как правильно разделать кабель и где чаще всего ошибаются при монтаже.

Ключевые параметры

• Тип разъёма: BNC, байонетная фиксация
• Волновое сопротивление: 50 Ом
• Монтаж: пайка центрального контакта и экрана
• Рабочий частотный диапазон: до 4 ГГц
• Назначение: гибкие коаксиальные кабели 50 Ом

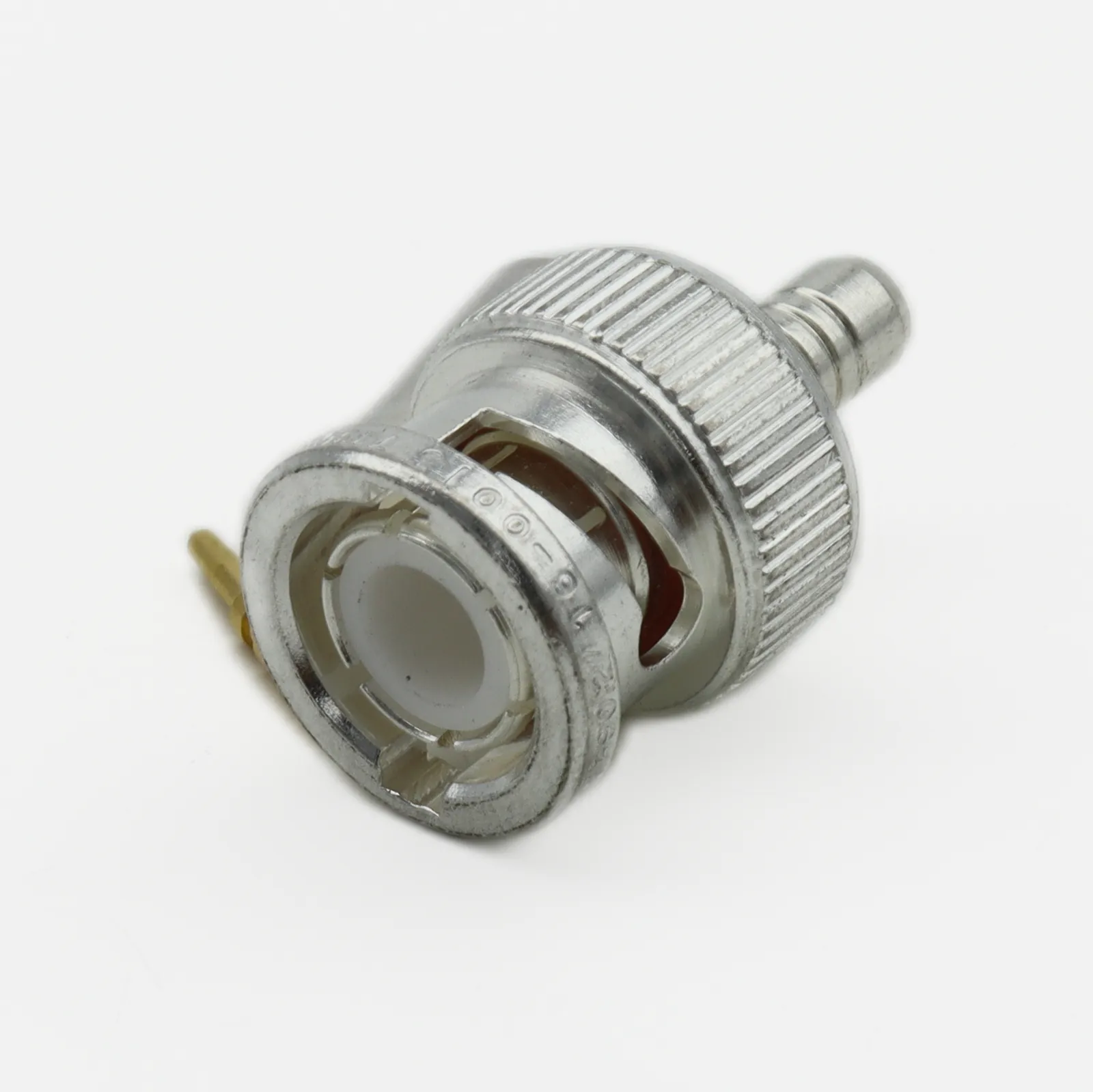

Конструкция и отличие от 75-омных BNC

Внешне 50-омные и 75-омные BNC почти одинаковы, и это главная ловушка при заказе. У данной модели диаметр диэлектрика и геометрия центрального контакта согласованы именно с 50-омной линией. Если установить её на видеокабель 75 Ом, на частотах выше сотен мегагерц появляется отражение, а КСВ растёт. Для LoRa, Wi-Fi, измерительных щупов и лабораторных стендов это критично. Корпус коннектора рассчитан на многократные соединения: байонет фиксируется за четверть оборота, а не закручивается резьбой, поэтому на панели прибора его удобно обслуживать одной рукой.

Практический совет: чего нет в даташите

В спецификации не пишут о главной проблеме паяных BNC — перегреве центрального контакта. Если держать жало дольше двух-трёх секунд, полиэтиленовый диэлектрик вокруг жилы размягчается и «плывёт», после чего контакт смещается, а волновое сопротивление в точке пайки ломается. Практика простая: залудите центральную жилу заранее, используйте жало типа «микроволна» или тонкий конус, паяйте не более 2 секунд и дайте узлу остыть без обдува. Второй нюанс — длина оплётки. Перед пайкой экрана оставьте запас 1–1,5 мм: если обжать оплётку слишком коротко, она не достанет до корпуса, и экран повиснет в воздухе, превращаясь в антенну. И третье: после сборки обязательно проверните кабель в разъёме — если центральная жила прокручивается вместе с ним, пайка не держит и узел придётся перепаивать.

Где применяется

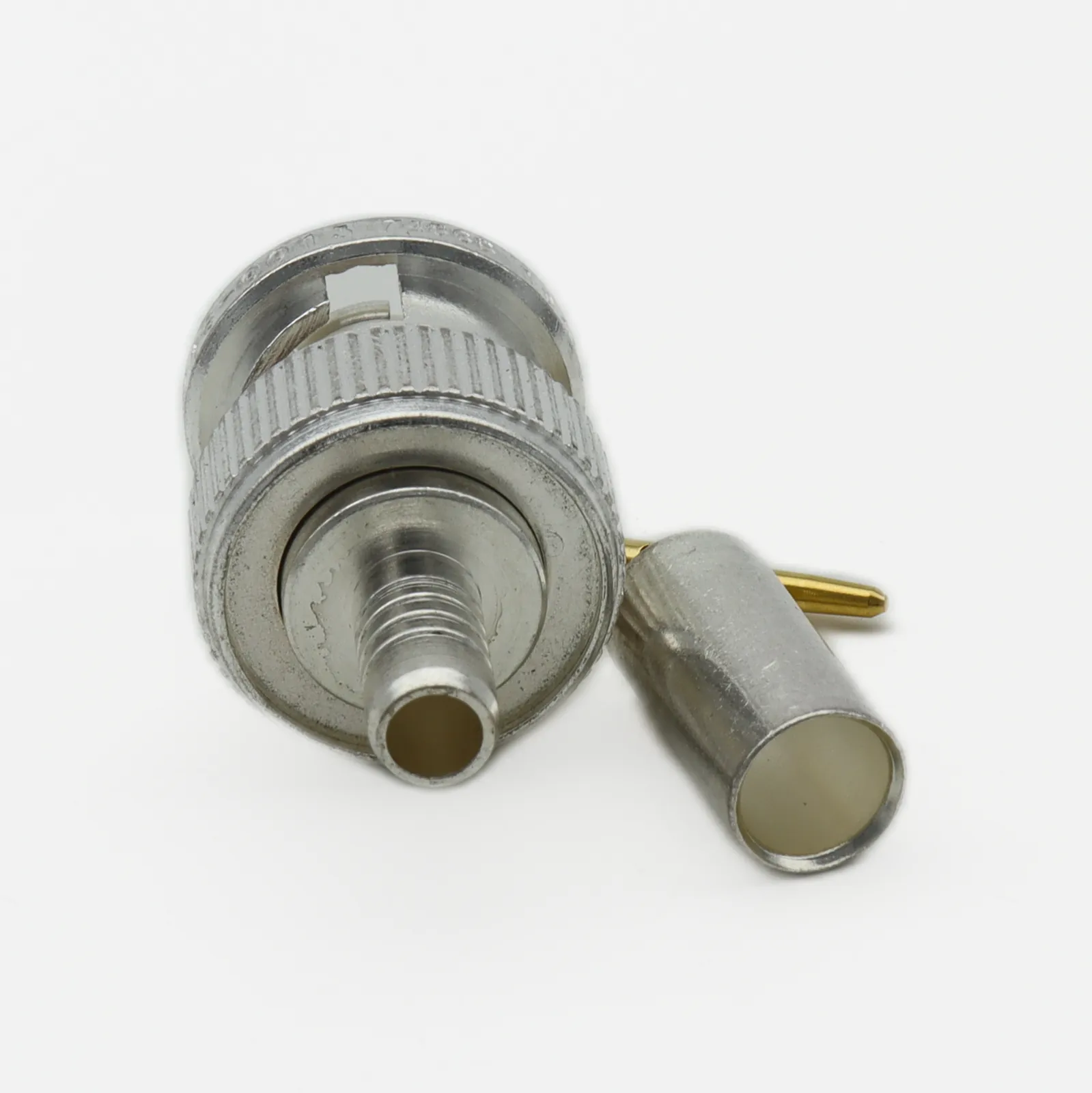

Чаще всего эту модель берут для антенных входов приёмников и передатчиков до 4 ГГц, тестовых щупов осциллографов и генераторов, модулей LoRa и GSM в диапазоне 868/915 МГц, лабораторных ВЧ-стендов и самодельных анализаторов цепей. Байонет удобен там, где соединение часто перетыкают: на отладочных платах, стендах калибровки, измерительных приборах. Для уличных антенных мачт лучше предусмотреть герметизацию стыка, потому что сам разъём не имеет влагозащиты.

Аналоги и совместимые варианты

Итог

Если нужен надёжный паяный BNC для 50-омного тракта до 4 ГГц, данная модель закрывает задачу без компромиссов: байонет экономит время на стенде, а правильная разделка кабеля даёт стабильный КСВ. Главное — не перепутать с 75-омной версией и не перегреть диэлектрик при пайке.
