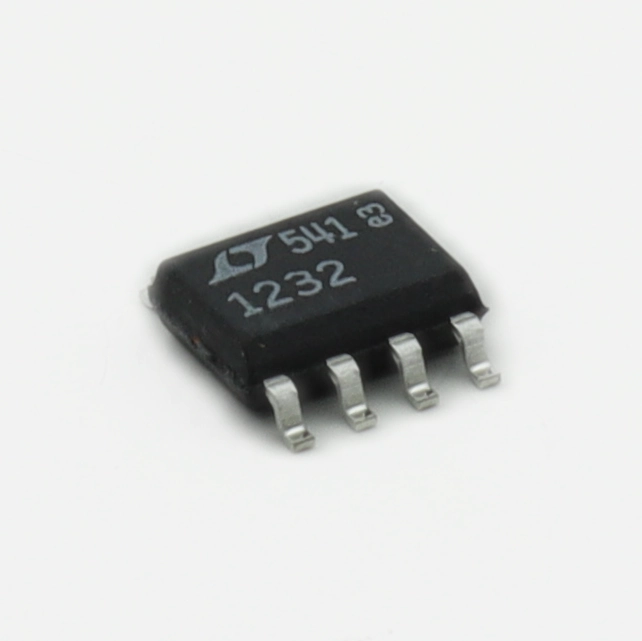

Резервное питание контроллера — LTC1232CS8#PBF микросхема мониторинга в действии

Когда микроконтроллер в промышленном контроллере «зависает» в самый неподходящий момент, а батарейка резервного питания садится незаметно, на помощь приходит специализированный супервизор. LTC1232CS8#PBF — Микросхемы управления электропитанием - Супервизоры питания мониторинга питания от производителя ANALOG DEVICES, представленные в разделе интегральные микросхемы, — берёт на себя сброс процессора при просадке напряжения, контроль заряда резервной батареи и перезапуск зависшей программы через аппаратный таймер-сторожил. Разберём, чем эта микросхема отличается от простых детекторов напряжения, как правильно развести печатную плату и какие подводные камни ждут при замене.

Ключевые параметры

• Порог сброса: 4,5…4,75 В (фиксированный, для шины 5 В)
• Выход сброса: активный низкий уровень, открытый сток, внешняя подтяжка
• Гистерезис порога: около 30…50 мВ, защита от дребезга при медленном спаде питания
• Задержка сброса после восстановления питания: 100…250 мс
• Таймер-сторожил: период 1,6 с, вход /TD, выход ST
• Ток потребления: тип. 50 мкА, макс. 150 мкА
• Вход контроля батареи: компаратор с порогом ≈1,25 В
• Диапазон температур: 0…+70 °C, корпус SO-8

Что внутри: три узла в одном кристалле

Функционально устройство состоит из трёх независимых блоков. Первый — прецизионный компаратор с источником опорного напряжения, сравнивающий шину +5 В с внутренним порогом. Как только питание опускается ниже установленного уровня, выход сброса переходит в низкое состояние и удерживает процессор в ресете. Второй блок — таймер-сторожил с периодом 1,6 с: если программа зависла и не «покормила» его через вход /TD, микросхема сформирует импульс сброса. Третий — компаратор контроля резервной батареи, который позволяет отслеживать разряд литиевого элемента и вовремя переключать питание на основной источник.

Где применяется

• Промышленные ПЛК и контроллеры с резервным питанием от литиевой батареи;
• Энергонезависимые модули памяти и регистраторы данных;
• Кассовые терминалы и измерительные приборы, где критична целостность данных при отключении сети;
• Медицинская электроника с батарейным резервом;
• Автомобильные и телеметрические блоки, питаемые от бортовой сети 5 В.

Аналоги и совместимые замены

Практические нюансы, которых нет в даташите

Главная ошибка при проектировании — подключать вход сброса микроконтроллера напрямую к выходу микросхемы без внешней подтяжки. Выход выполнен по схеме открытого стока, и без резистора 4,7…10 кОм на шину +3,3 В или +5 В уровень в отпущенном состоянии не определён: контроллер будет уходить в случайные перезагрузки. Второй момент — конденсатор 100 нФ между входом сброса и землёй. Он фильтрует наводки, но слишком большая ёмкость (более 1 мкФ) замедлит фронт и может нарушить тайминги ресета. Третий нюанс: при контроле литиевой батареи через делитель на входе компаратора используйте резисторы с допуском не хуже 1 % и ТКС не более 100 ppm/°C, иначе порог «поплывёт» на 0,1…0,2 В при изменении температуры. И наконец, дорожки от шины питания к выводам микросхемы делайте максимально короткими и широкими — паразитная индуктивность при импульсных бросках способна вызвать ложные срабатывания.

Типичные ошибки при монтаже и проектировании

• Блокировочный конденсатор 100 нФ установлен дальше 3 мм от вывода питания — микросхема ловит наводки с шины.
• Вход /TD оставлен неподключённым: таймер-сторожил срабатывает и периодически перезапускает систему.
• Внешняя подтяжка выхода сброса рассчитана на слишком большой ток — перегрев внутреннего транзистора и нестабильный уровень.
• Разводка земляной полигона «звездой» с длинными петлями: импульсные помехи от реле или моторов проникают в цепь сброса.
• Использование керамического конденсатора с высоким последовательным сопротивлением (дешёвые серии) — недостаточное подавление ВЧ-помех.

Как проверить перед установкой

До монтажа прогоните простой тест. Подайте на вывод питания регулируемые 5 В, подключите осциллограф к выходу сброса через подтягивающий резистор. Медленно снижайте напряжение лабораторного источника и зафиксируйте момент срабатывания — он должен попасть в окно 4,5…4,75 В. Затем поднимите питание обратно и убедитесь, что задержка выхода из сброса составляет 100…250 мс. Для проверки таймера-сторожила замкните вход /TD на землю на время больше 1,6 с: на выходе должен появиться импульс сброса. Если осциллографа нет, подойдёт логический пробник с индикацией уровня, но временные задержки в этом случае вы не измерите.

Готовое решение: модуль резервного питания

Для быстрого прототипа удобно собрать готовую плату. Типовая схема включает сам супервизор, литиевую батарею CR2032 через диод Шоттки, делитель на входе контроля батареи и подтяжку выхода сброса. Выход подключается к выводу RESET микроконтроллера, вход /TD — к любому свободному GPIO, который программа будет переключать раз в секунду. Такую плату можно использовать в метеостанциях, датчиках на батарейном питании и любых устройствах, где важно корректно сохранить данные при пропадании основного питания. Готовый макет укладывается в размеры 20×15 мм и не требует дефицитных компонентов.

Доступность и поставка

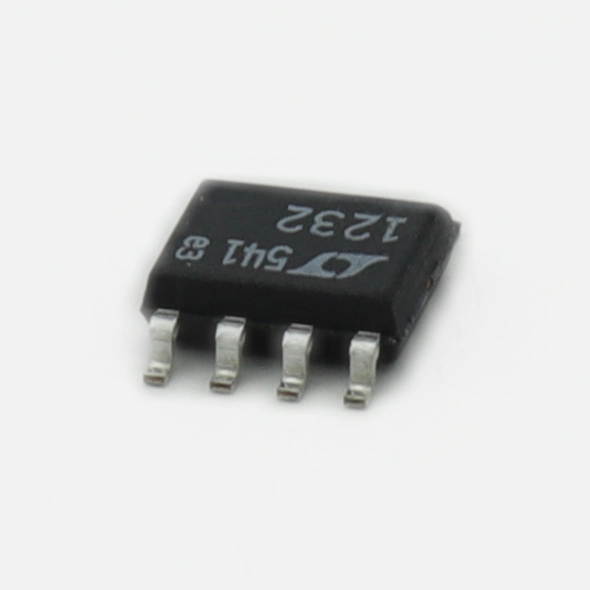

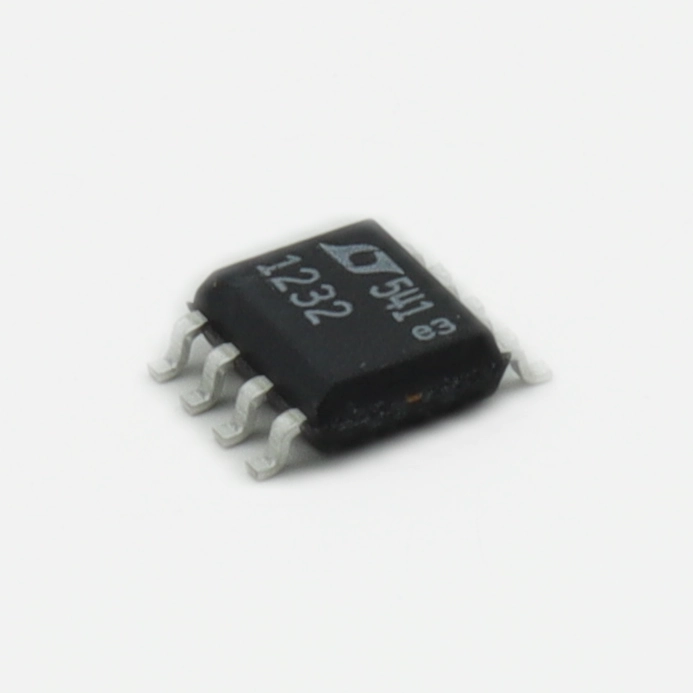

Микросхема выпускается в корпусе SO-8 и поставляется в стандартных тубах или ленте на катушке. При заказе обращайте внимание на суффикс PBF — он подтверждает бессвинцовую технологию пайки, что важно для серийного производства с требованиями RoHS. Температурный диапазон 0…+70 °C ограничивает применение коммерческими устройствами; для промышленного исполнения выбирайте модификации с индексом I. Храните компоненты в антистатической упаковке и соблюдайте стандартные меры защиты от электростатики при пайке.

Итог

LTC1232CS8#PBF — проверенное временем решение для систем с резервным питанием и жёсткими требованиями к надёжности сброса. Три функции в одном корпусе, низкое энергопотребление и предсказуемые тайминги делают его удобным выбором для промышленных контроллеров, измерительных приборов и встраиваемых модулей. Если нужен простой и надёжный супервизор без программирования порогов — это тот случай, когда даташит читается за десять минут, а схема работает годами.
