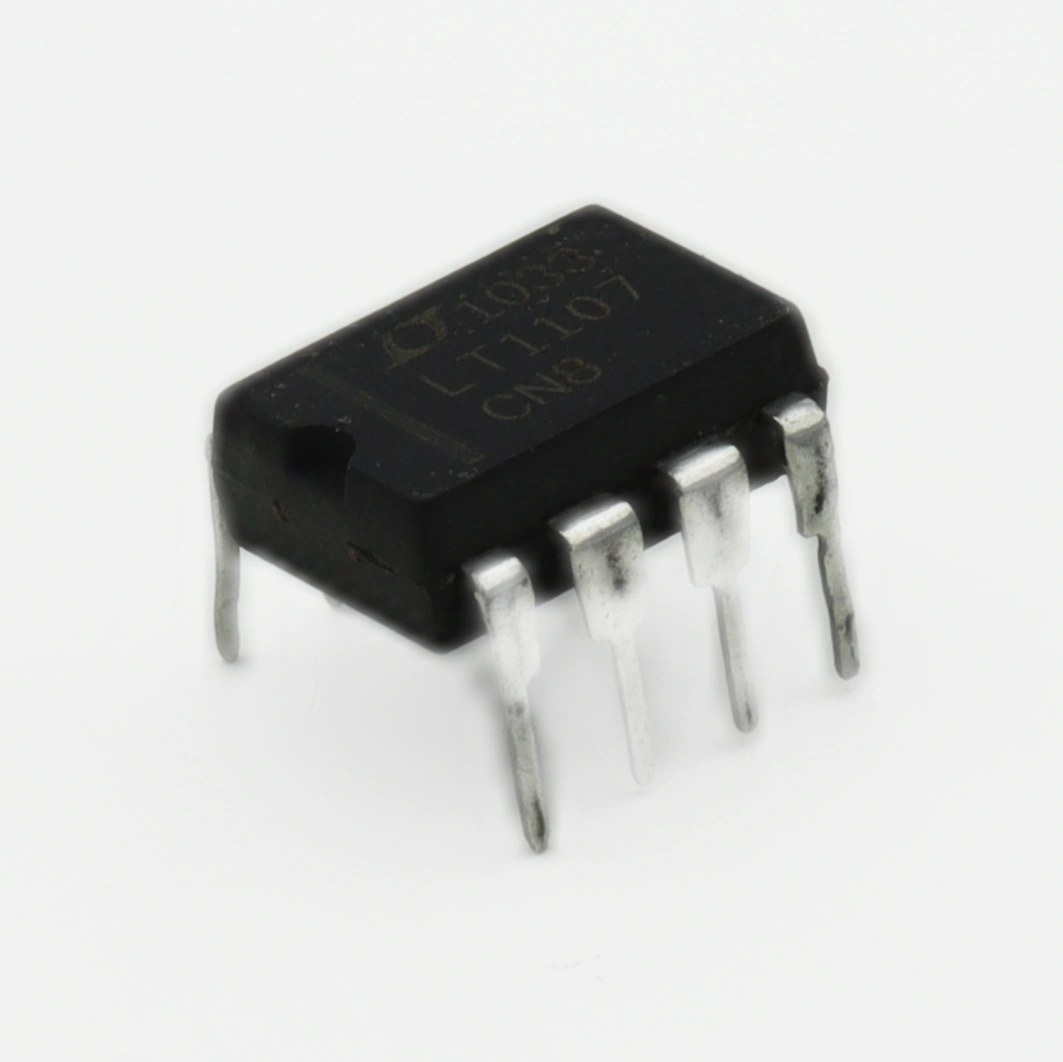

Самодельный блок питания для портативной техники — LT1107CN8 импульсный стабилизатор в действии

Создание компактного блока питания для портативной техники требует эффективного преобразования напряжения с минимальными потерями. Именно здесь на помощь приходит импульсный стабилизатор напряжения LT1107CN8 от Linear Technology, представленный в разделе Электронные компоненты. Этот компонент объединяет в себе контроллер и силовой ключ, позволяя создавать повышающие, понижающие и инвертирующие преобразователи без сложной обвязки. Устройство работает в широком диапазоне входных напряжений и обеспечивает стабильный выход даже при значительных колебаниях нагрузки. Инженеры ценят данную модель за простоту интеграции и надёжность в автономных системах питания.

Ключевые параметры

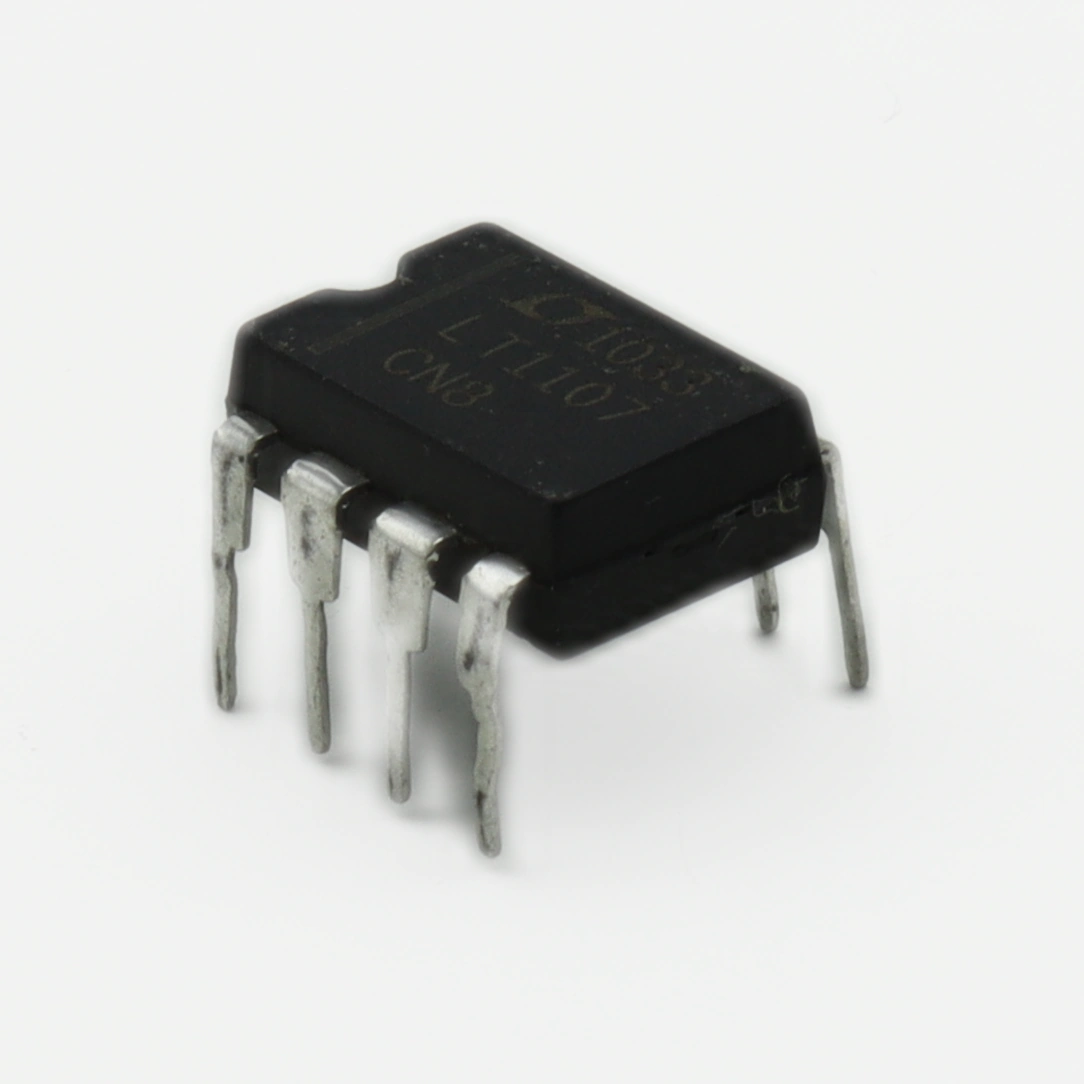

Компонент LT1107CN8 представляет собой монолитный импульсный регулятор с внутренним ключом на 1,5 А. Максимальное входное напряжение составляет 30 В, что позволяет использовать его в автомобильных и промышленных применениях. Выходное напряжение регулируется внешним делителем и может достигать 40 В в повышающей конфигурации. Частота коммутации фиксирована на уровне 20 кГц, что упрощает фильтрацию пульсаций. Ток покоя не превышает 6 мА, а в режиме отключения снижается до 50 мкА, что критично для батарейных устройств. Корпус DIP-8 обеспечивает удобный монтаж на макетных платах и в серийных изделиях.

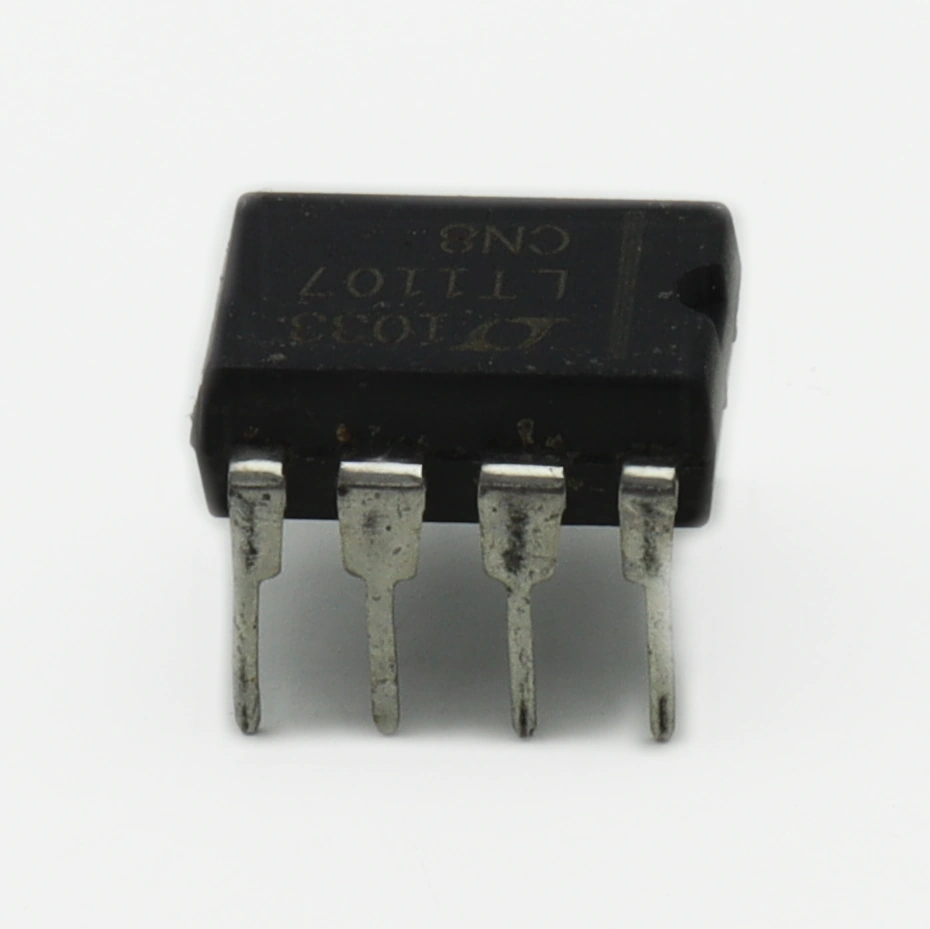

Где применяется этот стабилизатор

LT1107CN8 находит применение в портативных измерительных приборах, где требуется стабильное питание при нестабильном входном напряжении. Например, в самодельных осциллографах на базе микроконтроллера данный компонент обеспечивает питание аналогового тракта от литий-ионного аккумулятора. В автомобильной электронике устройство используется для питания датчиков и контроллеров, подключённых к бортовой сети с её характерными скачками напряжения. Радиолюбители применяют эту микросхему в зарядных устройствах для NiCd и NiMH аккумуляторов, где требуется точное поддержание тока заряда. В промышленных системах телеметрии стабилизатор питает радиомодемы от солнечных панелей с их непредсказуемой выходной мощностью.

Практические нюансы монтажа

При работе с данным компонентом критично правильно разместить внешний диод Шоттки и дроссель. Диод должен располагаться максимально близко к выводу SW, а дроссель — к выводу VIN. Длинные дорожки создают паразитную индуктивность, которая приводит к выбросам напряжения на ключе и снижению КПД на 10-15%. Рекомендуется использовать дроссель с малым сопротивлением постоянному току (менее 0,1 Ом) и током насыщения не менее 2 А. Конденсатор на входе должен быть керамическим или танталовым с ESR менее 0,5 Ом, иначе возможны автоколебания на частоте 20 кГц.

Типичные ошибки при проектировании

Одна из распространённых ошибок — неправильный выбор номинала резистора обратной связи. Для LT1107CN8 опорное напряжение составляет 1,25 В, и многие разработчики забывают учесть ток утечки входа FB (около 50 нА). При высокоомном делителе (свыше 100 кОм) это приводит к отклонению выходного напряжения на 2-3%. Решение — использовать резисторы не выше 47 кОм в верхнем плече делителя. Вторая ошибка — экономия на выходном конденсаторе. При токе нагрузки свыше 500 мА необходимо ставить параллельно два конденсатора по 100 мкФ, иначе пульсации вырастут до неприемлемых 100 мВ.

Сравнение с аналогами

MC34063A дешевле, но требует внешнего транзистора для токов свыше 500 мА и имеет менее стабильную частоту. LM2577-ADJ мощнее, но выпускается только в корпусе TO-220, что усложняет монтаж на макетных платах. LT1107CN8 занимает промежуточное положение: интегрированный ключ, умеренная цена и удобный корпус делают его оптимальным выбором для прототипирования и малосерийного производства.

Практический совет из опыта

При работе с данной микросхемой в повышающей конфигурации обязательно добавьте RC-цепочку (10 Ом + 1 нФ) между выводом SW и землёй. Это демпфирует высокочастотные звоновые колебания на фронтах коммутации, которые не указаны в даташите, но реально снижают ЭМИ на 15-20 дБ в диапазоне 30-100 МГц. Без этой цепочки устройство может не пройти сертификацию на электромагнитную совместимость. Резистор должен быть мощностью не менее 0,25 Вт, так как на нём рассеивается до 100 мВт при максимальной нагрузке.

Заключение

LT1107CN8 — проверенное временем решение для построения компактных импульсных преобразователей. Несмотря на появление более современных микросхем с высокой частотой коммутации, эта модель остаётся востребованной благодаря простоте применения, доступности и предсказуемому поведению. Для радиолюбителей и инженеров, работающих с автономными устройствами, данный компонент станет надёжным выбором. Приобрести LT1107CN8 можно в разделе Электронные компоненты нашего каталога с бесплатной доставкой по всей России.
