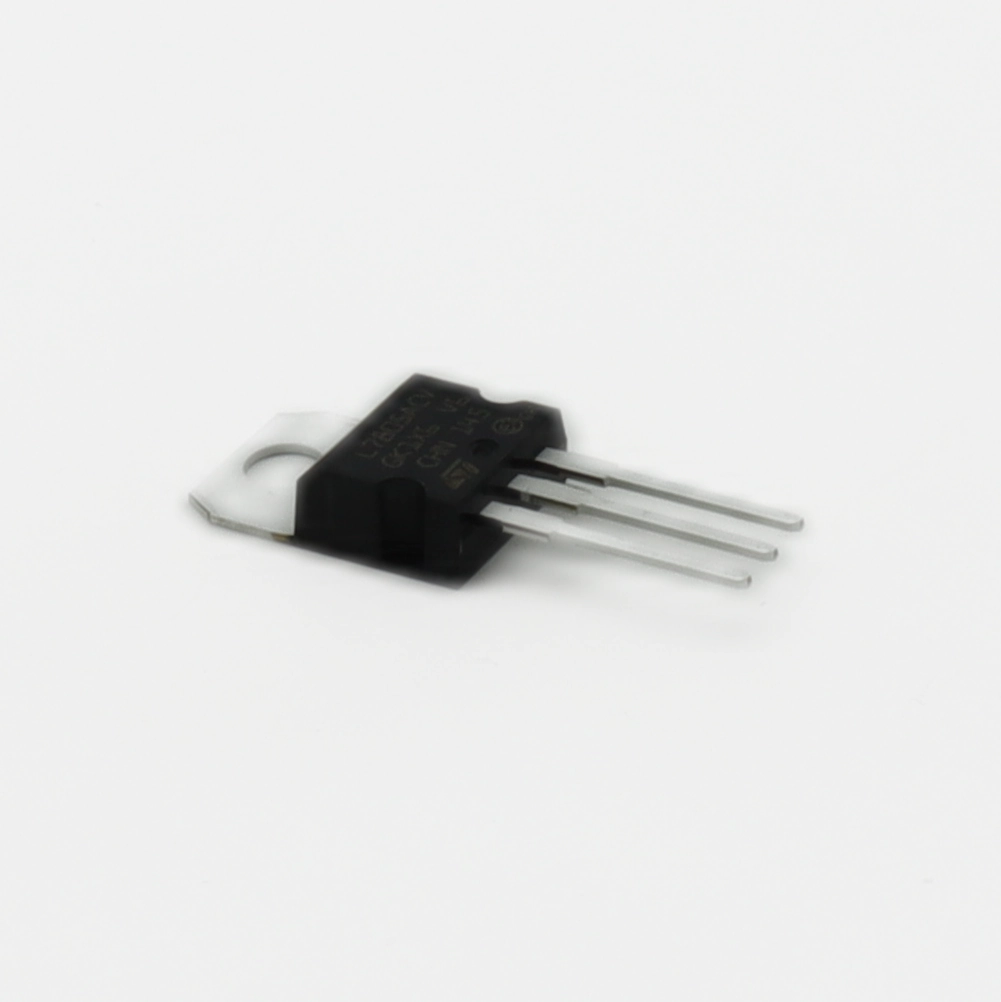

Самодельный лабораторный блок питания с защитой — L7805ACV линейный стабилизатор напряжения в действии

При разработке самодельного лабораторного блока питания с фиксированным выходом 5 В ключевым элементом становится стабилизация напряжения под нагрузкой. Линейный стабилизатор L7805ACV от STMicroelectronics — классическое решение, которое десятилетиями не теряет актуальности. Этот компонент, представленный в разделе Микросхемы управления электропитанием - Стабилизаторы напряжения - Линейные, обеспечивает стабильные 5 В при токе до 1,5 А и встроенную защиту от перегрева и короткого замыкания. Почему именно эта модификация серии 7805 остаётся выбором инженеров, когда на рынке полно импульсных DC-DC преобразвателей? Давайте разберёмся на практике.

Ключевые параметры

• Выходное напряжение: 5 В (точность ±2%)
• Максимальный выходной ток: 1,5 А
• Входное напряжение: от 7 до 35 В
• Падение напряжения (dropout): 2 В при полной нагрузке
• Корпус: TO-220 (вертикальный монтаж)
• Защита: термозащита, ограничение тока, защита от КЗ
• Рабочая температура: от 0 до +125 °C
• Потребление в холостом режиме: до 8 мА

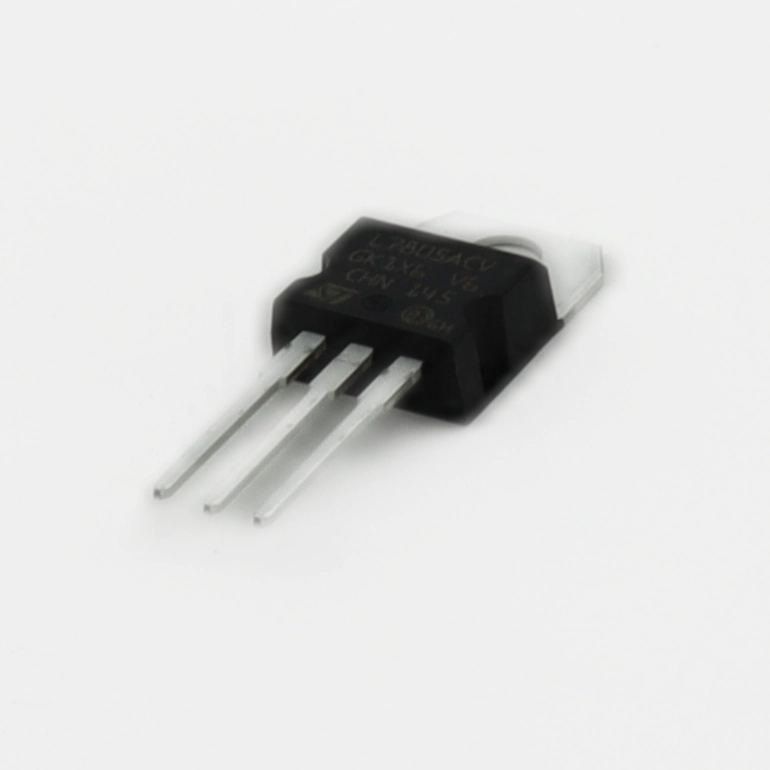

Особенности корпуса TO-220 и тепловой расчёт

Корпус TO-220 — это и преимущество, и вызов одновременно. Металлическая подложка позволяет отводить до 2 Вт без радиатора в спокойном воздухе, но при токе свыше 0,5 А и входном напряжении выше 12 В рассеиваемая мощность быстро превышает этот порог. Формула проста: P = (Vin − Vout) × Iout. При Vin = 12 В и Iout = 1 А получаем 7 Вт — без радиатора кристалл уйдёт в термозащиту за секунды.

Тепловое сопротивление переход–корпус (Rth_j-c) составляет около 5 °C/Вт, а переход–окружающая среда (Rth_j-a) без радиатора — 50 °C/Вт. Это значит, что даже 2 Вт рассеивания поднимут температуру кристалла на 100 °C выше окружающей среды. Радиатор с тепловым сопротивлением 10 °C/Вт снижает этот показатель до приемлемых значений.

Практический совет: борьба с ВЧ-самовозбуждением

Даташит рекомендует конденсаторы 0,33 мкФ на входе и 0,1 мкФ на выходе, но умалчивает о критическом нюансе: при ёмкости выходного конденсатора свыше 10 мкФ и длинных проводах до нагрузки возникает риск ВЧ-самовозбуждения на частотах 100–500 кГц. Осциллограф покажет «иголки» амплитудой 200–500 мВ поверх постоянного напряжения. Решение — керамический конденсатор 100 нФ (X7R, не Y5V!) максимально близко к выводам устройства, плюс электролит 10–47 мкФ параллельно. Если длина проводов до нагрузки превышает 15 см, добавьте ещё один танталовый конденсатор 4,7 мкФ непосредственно у потребителя. Этот приём не описан в документации, но спасает от нестабильности в 90% случаев.

Типовая схема включения

Базовая схема предельно проста: входной электролит 470 мкФ → керамический 100 нФ → вход устройства → выход → керамический 100 нФ → электролит 10 мкФ → нагрузка. Диод 1N4007 анодом к выходу и катодом к входу защитит кристалл при КЗ на входе, когда выходной конденсатор разряжается обратно через внутренний транзистор. Второй диод в обратном включении параллельно выходу нужен, если к выходу подключена ёмкость более 10 мкФ и вход может быть закорочен.

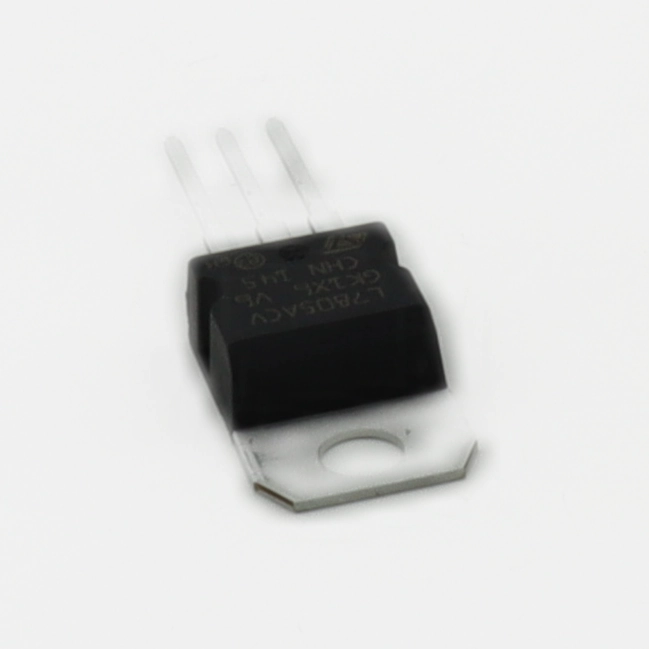

Где применяется

Данная модель идеально подходит для питания цифровых узлов: микроконтроллеров STM32 и AVR, логических микросхем 74HC, модулей Wi-Fi ESP8266 (с учётом пикового тока до 350 мА), датчиков с аналоговым выходом, где важна низкая пульсация. В лабораторных блоках питания это устройство часто используется как вспомогательный стабилизатор для питания измерительной части, в то время как силовая часть работает от импульсного преобразователя.

Таблица аналогов

Заключение

Линейный стабилизатор L7805ACV — проверенный временем компонент, который остаётся оптимальным выбором для задач, где важны низкие пульсации, простота схемы и предсказуемое поведение. При грамотном тепловом расчёте и правильной развязке по питанию эта модель обеспечит стабильные 5 В в вашем проекте на годы вперёд.
