Сенсоры и датчики: как выбрать и интегрировать в проект

Современные устройства и системы невозможно представить без таких элементов как сенсоры и датчики Они служат «органами чувств» техники, позволяя фиксировать изменения внешней среды и преобразовывать их в данные для обработки. Именно за счет датчиков техника становится умной: реагирует на движение, контролирует температуру, оценивает освещенность или измеряет давление.

Роль сенсоров и датчиков в современных проектах

Любая автоматизированная система работает на основе информации, которая использует сенсоры и датчики. Сенсоры позволяют получать эти сведения в реальном времени и преобразовывать их в сигналы для управления устройствами. От качества датчиков зависит точность измерений и надежность всей системы, будь то промышленное оборудование, бытовая техника или IoT-решение.

В промышленности сенсоры применяются для мониторинга процессов, контроля безопасности и качества продукции. В бытовых условиях они делают жизнь удобнее: регулируют температуру воздуха, включают свет при движении, оптимизируют расход воды и электроэнергии. В системах IoT датчики становятся основой сбора данных, которые далее анализируются и используются для комплексного управления объектами.

Основные типы сенсоров и датчиков

Классифицировать датчики можно по разным признакам: принципу действия и назначению.

По принципу действия

Механические

Механические датчики реагируют на физические изменения — давление, перемещение, силу. Наиболее распространенный пример — выключатель с механическим нажатием или концевой датчик. Такие устройства просты и надежны, но не всегда подходят для высокоточных систем.

Электрические

Электрические сенсоры работают на изменении электрических параметров — сопротивления, емкости, индуктивности. Например, терморезисторы изменяют сопротивление в зависимости от температуры, а емкостные датчики фиксируют приближение объекта.

Оптические

Оптические датчики используют световое излучение. Простейший пример — фотоэлемент, реагирующий на изменение освещенности. Более сложные системы работают с инфракрасным или лазерным излучением, что позволяет измерять расстояние или выявлять движение.

Магнитные

Магнитные чувствительны к изменению магнитного поля. Сюда относятся датчики Холла, которые широко применяются в автомобильной и промышленной технике для измерения скорости вращения или положения.

Акустические

Акустические сенсоры используют звуковые волны, в том числе ультразвук. Такие датчики позволяют определять расстояние до объекта, его скорость или уровень жидкости в резервуаре.

По назначению

Температурные

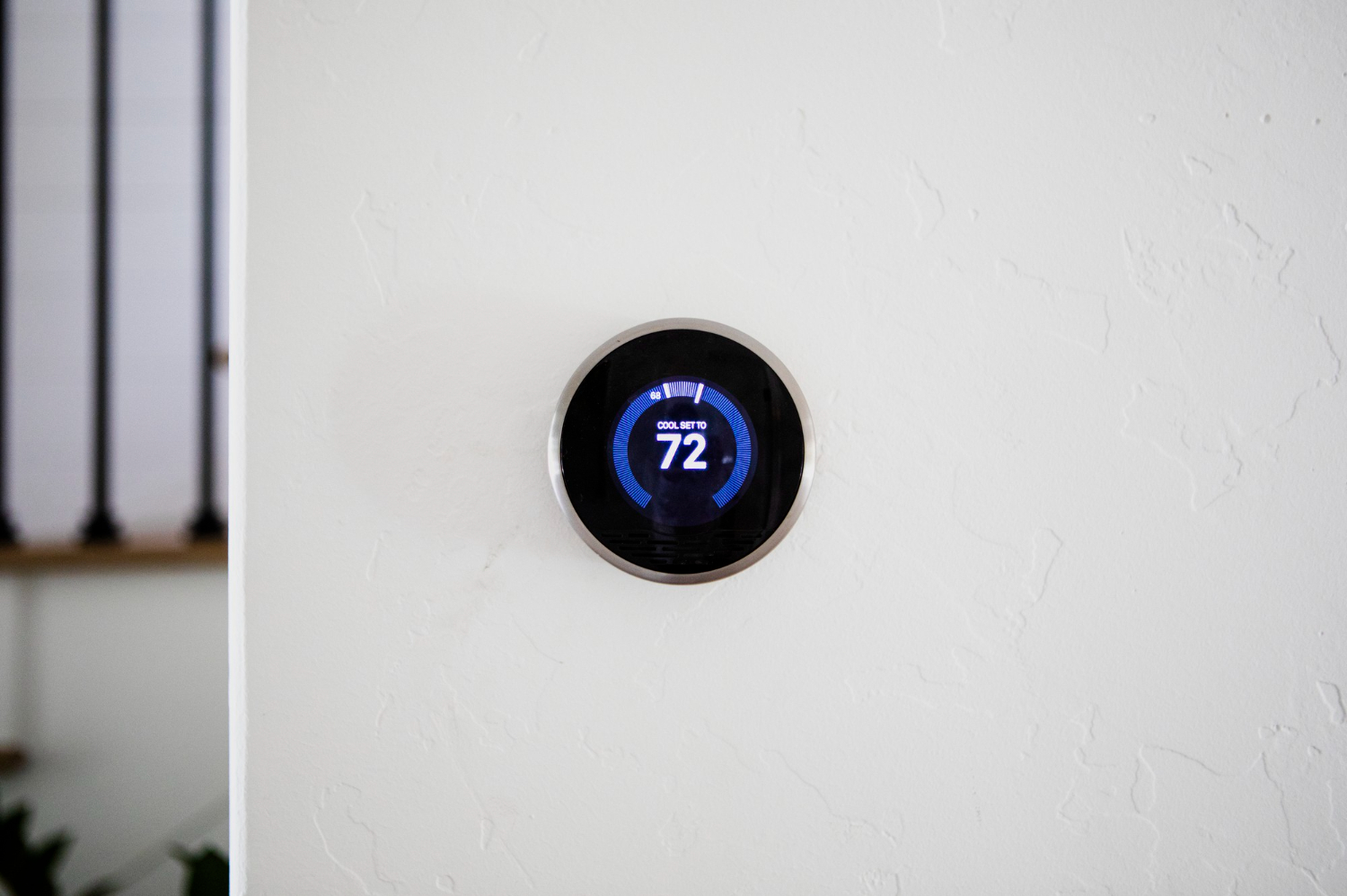

Измеряют температуру объектов и среды. Используются в бытовых термостатах, системах охлаждения и отопления, промышленном контроле.

Влажности

Фиксируют относительную влажность воздуха или почвы. Датчики влажности актуальны для сельского хозяйства, климатических систем и складских помещений.

Газоанализаторы

Регистрируют концентрацию газов в воздухе. Датчики газа применяются в системах безопасности, вентиляции и экологического контроля.

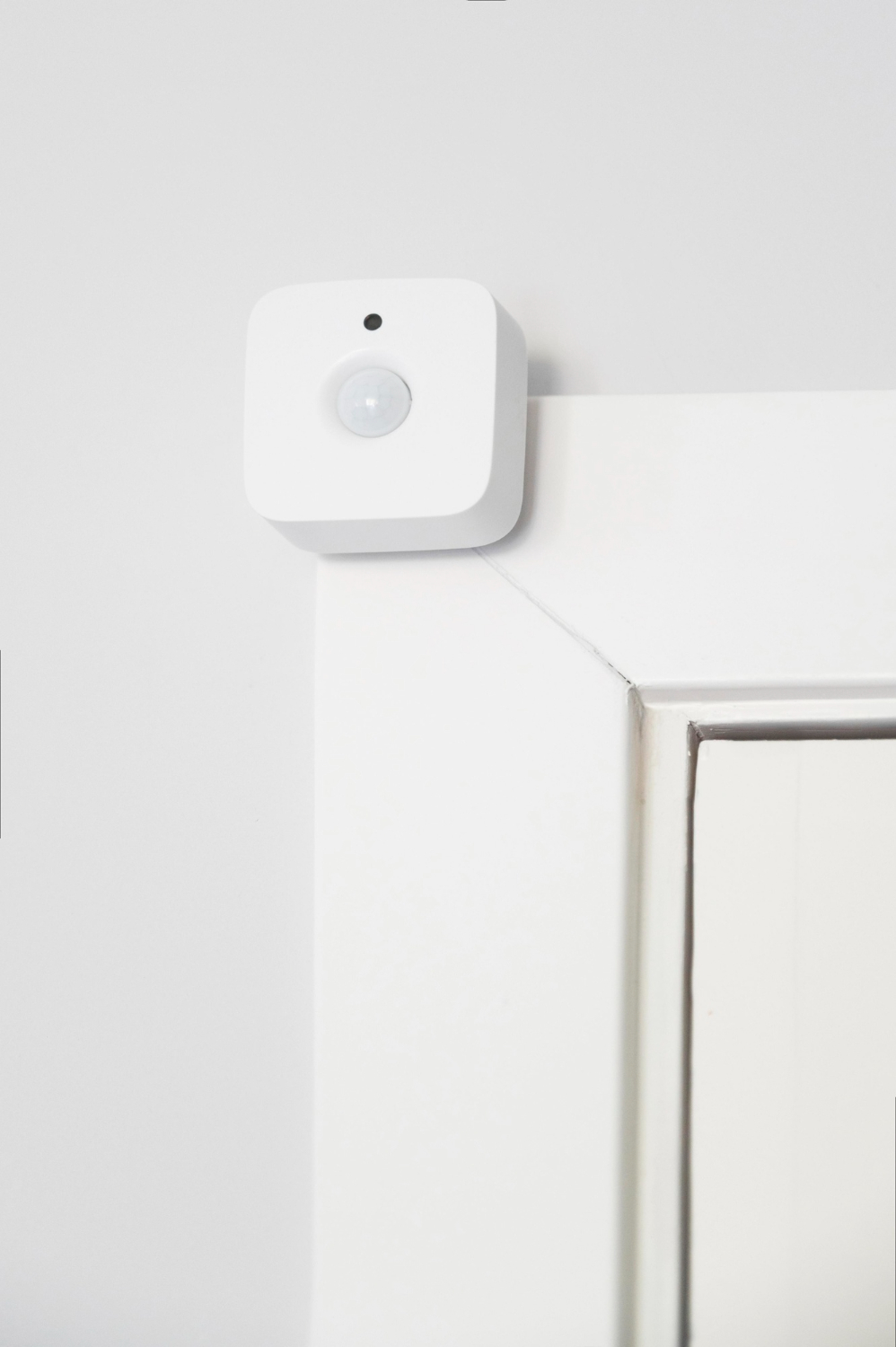

Движения и присутствия

Чаще всего датчики движения работают на основе инфракрасного или ультразвукового принципа. Используются в охранных системах и в автоматизации освещения.

Освещенности

Измеряют уровень света. Позволяют управлять яркостью экранов, освещением помещений и уличными фонарями.

Давления

Фиксируют давление газов или жидкостей. Датчики давления необходимы в гидравлических и пневматических системах, в медицинских устройствах и автомобилях.

Биометрические

Отпечатки пальцев, сканирование сетчатки или измерение частоты сердечных сокращений — все это относится к биометрическим сенсорам, активно используемым в смартфонах, носимой электронике и медицине.

Как правильно выбрать сенсор для проекта

Правильный выбор сенсора зависит от задач проекта и условий эксплуатации.

Ключевые критерии выбора

Диапазон измерений

Датчик должен работать в пределах необходимых значений. Например, температурный сенсор для домашней техники не обязан измерять от –200 до +1000 °C, но для промышленности такой диапазон может быть критически важен.

Точность и чувствительность

В медицинских приборах и научных исследованиях требуется высокая точность, тогда как в бытовых устройствах достаточно условных показаний.

Условия эксплуатации (влажность, пыль, вибрация, температура)

Сенсоры, работающие на улице или на производстве, должны иметь защиту от влаги и пыли, выдерживать вибрацию и перепады температуры.

Энергопотребление

Для автономных IoT-устройств важно низкое энергопотребление, чтобы продлить срок работы батареи.

Стоимость и доступность

Нередко приходится подбирать датчик, исходя не только из характеристик, но и из бюджета проекта.

Совместимость с электроникой

Интерфейс датчика должен подходить к контроллеру или системе, иначе потребуется дополнительное оборудование.

Ошибки при выборе датчиков

Использование неподходящего диапазона

Если датчик не рассчитан на измеряемые значения, данные будут неточными или устройство выйдет из строя.

Недооценка условий эксплуатации

Без учета внешних факторов сенсор может быстро выйти из строя.

Игнорирование калибровки

Даже точный сенсор может давать ошибки, если не провести калибровку.

Подключение и интеграция

Интеграция датчиков требует понимания интерфейсов и особенностей работы с контроллерами.

Интерфейсы и протоколы

Для передачи данных от сенсоров к управляющим устройствам используются различные интерфейсы и протоколы. Выбор зависит от типа датчика, особенностей системы и требований к скорости, стабильности или дальности связи. Правильный подбор интерфейса напрямую влияет на точность, надежность и масштабируемость всей системы.

Аналоговый выход

Аналоговый интерфейс — самый простой способ передачи данных. Сенсор генерирует напряжение или ток, пропорциональные измеряемому параметру (например, температуре или освещенности). Такой способ легко реализовать, но он подвержен помехам, особенно при передаче сигнала на значительное расстояние. Для улучшения качества данных часто применяют фильтрацию и экранирование проводов. Несмотря на недостатки, аналоговый выход по-прежнему широко используется в недорогих устройствах и образовательных проектах.

Цифровой выход

В цифровом интерфейсе датчик преобразует измеренные данные в дискретные значения (0 и 1). Это упрощает обработку сигнала микроконтроллером и повышает устойчивость к шумам. Цифровой выход часто используется в датчиках движения, освещенности, температуры. Минус в том, что иногда цифровые устройства имеют ограниченный функционал, и точность измерений может уступать аналоговым при низкой стоимости компонентов.

I²C, SPI, UART

Эти интерфейсы относят к последовательным протоколам связи.

• I²C (Inter-Integrated Circuit) позволяет подключать к одной шине сразу несколько устройств. Удобен для компактных систем с большим количеством сенсоров, но его скорость ограничена.


• SPI (Serial Peripheral Interface) обеспечивает более высокую скорость передачи данных и устойчивость, но требует больше проводов. Подходит для систем, где важна производительность, например в робототехнике.


• UART (Universal Asynchronous Receiver-Transmitter) используется для простой двусторонней связи. Он надежен, прост в реализации, но поддерживает только соединение «точка-точка» и относительно невысокую скорость обмена.

Правильный выбор между этими протоколами определяется балансом между количеством подключаемых устройств, скоростью передачи и сложностью схемы.

Беспроводные протоколы (Bluetooth, Zigbee, LoRa, Wi-Fi)

Беспроводные интерфейсы применяются там, где прокладка кабелей неудобна или невозможна. Они позволяют интегрировать датчики в распределенные системы IoT.

• Bluetooth чаще всего используется для коротких дистанций — в носимой электронике, медицинских гаджетах, сенсорах для смартфонов.


• Zigbee оптимален для создания сетей с большим количеством датчиков, потребляющих минимум энергии. Применяется в системах «умного дома» и промышленной автоматизации.


• LoRa обеспечивает связь на большие расстояния при низком энергопотреблении, поэтому востребован в сельском хозяйстве, мониторинге инфраструктуры и экологии.


• Wi-Fi дает высокую скорость передачи данных и удобен там, где уже есть готовая сеть. Недостатком является повышенное энергопотребление.

Беспроводные протоколы позволяют строить гибкие и масштабируемые системы, но требуют особого внимания к вопросам безопасности и энергосбережения.

Подключение к микроконтроллерам и системам

Подключение сенсоров к управляющим устройствам может выполняться по-разному, в зависимости от того, в каком проекте они используются. Для прототипирования и обучения чаще всего применяются Arduino и Raspberry Pi. Эти платформы удобны тем, что поддерживают широкий набор датчиков, имеют простые библиотеки для работы с ними и позволяют быстро собирать рабочие макеты систем. Такой подход подходит для образовательных целей, любительских проектов и первичных испытаний концепций.

В промышленных условиях, где на первый план выходят надежность и стабильность, сенсоры подключаются к программируемым логическим контроллерам (PLC) или специализированным промышленным системам. Здесь важна совместимость с промышленными стандартами, устойчивость к помехам, а также возможность работы в тяжелых условиях эксплуатации. Такие контроллеры обеспечивают высокую степень отказоустойчивости и позволяют управлять сложными технологическими процессами.

Отдельное направление связано с интеграцией сенсоров в IoT-платформы. В этом случае данные с датчиков передаются в облачные сервисы, где они анализируются, обрабатываются и могут использоваться для удаленного управления объектами. Такой подход позволяет строить распределенные системы мониторинга, управлять оборудованием на расстоянии и внедрять аналитику в режиме реального времени.

Таким образом, выбор способа подключения зависит от задач: если требуется быстрое прототипирование, подойдут универсальные микроконтроллеры, если приоритетом является промышленная надежность — лучше использовать PLC, а для современных распределенных систем оптимальным решением становится IoT-интеграция.

Практические рекомендации

При интеграции датчиков в проект важно учитывать не только их характеристики, но и особенности подключения и эксплуатации. Одной из ключевых задач является защита системы от внешних помех. Электромагнитные наводки способны существенно исказить сигнал, поэтому проводка должна быть правильно экранирована, а при необходимости применяются фильтры и схемы гальванической развязки.

В ряде случаев для повышения качества сигнала полезно использовать дополнительные модули — усилители или преобразователи уровня, позволяющие согласовать выходные параметры сенсора с характеристиками микроконтроллера или промышленного контроллера.

Не менее важна калибровка: даже высокоточные сенсоры требуют настройки, иначе результаты измерений будут иметь значительную погрешность.

Перед вводом в эксплуатацию рекомендуется провести тестирование системы, чтобы убедиться в корректной работе датчиков в реальных условиях и заранее выявить возможные проблемы.

Такой комплексный подход позволяет значительно повысить надежность работы оборудования и снизить риски отказов.

Безопасность и надежность систем с датчиками

Надежность систем с датчиками напрямую зависит от того, насколько продуманно организована их защита и резервирование. В критически важных проектах, где ошибки недопустимы, применяют дублирование сенсоров: несколько одинаковых устройств фиксируют один и тот же параметр, а система анализирует полученные данные и исключает ложные показания. Такой подход позволяет снизить риск отказа оборудования и повысить точность контроля.

Дополнительным фактором является защита сенсоров от внешних воздействий. Герметичные корпуса, экранирование и специальные защитные покрытия помогают продлить срок службы устройств даже в условиях повышенной влажности, запыленности или перепадов температуры.

Не менее важно регулярно обновлять прошивку и программное обеспечение, так как это устраняет возможные уязвимости и оптимизирует работу сенсорных модулей.

В совокупности такие меры создают основу для долговременной и безопасной эксплуатации систем, где датчики играют ключевую роль.

Примеры применения

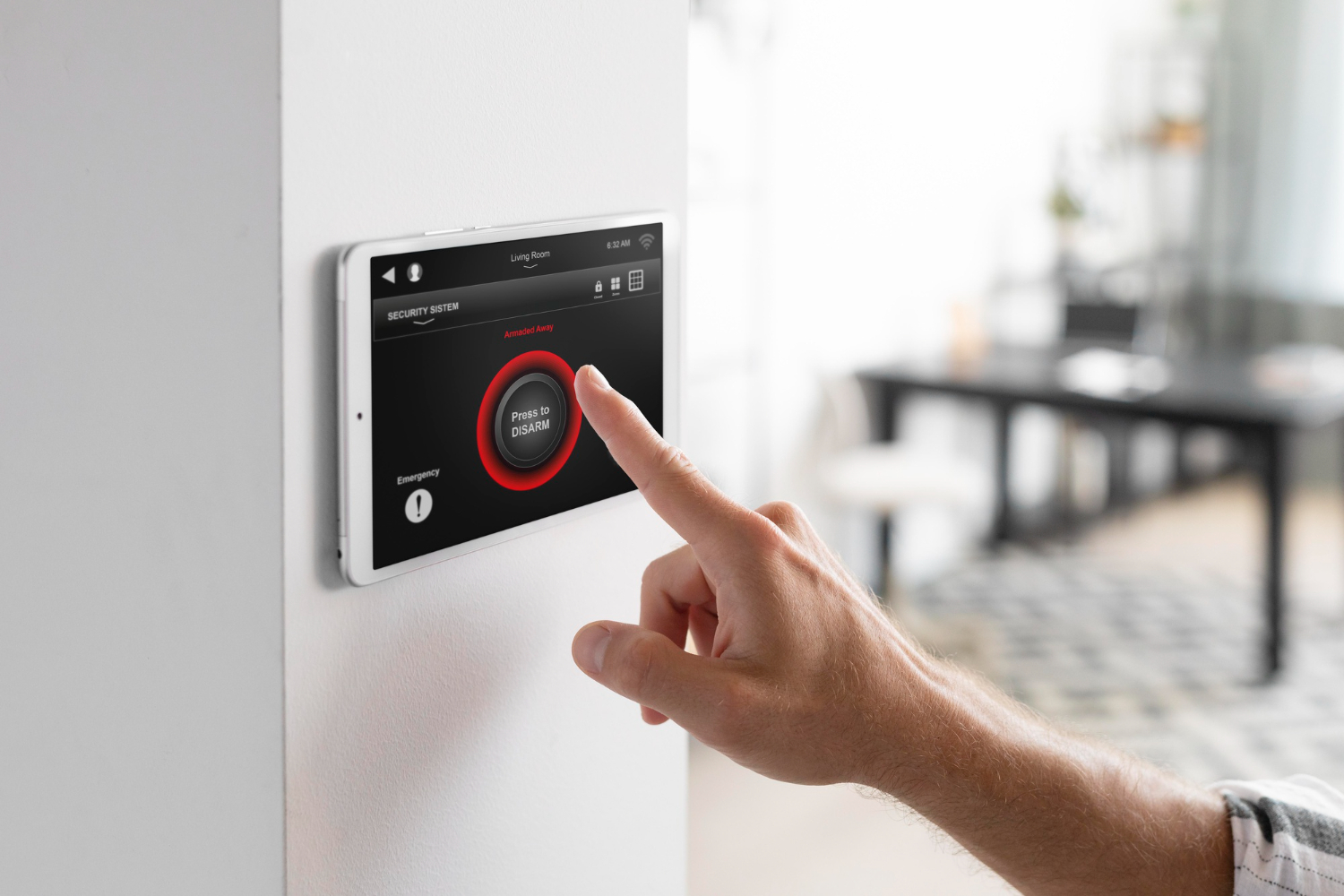

Умный дом

Сенсоры движения, температуры и освещенности позволяют автоматизировать освещение, климат и безопасность жилья.

Промышленная автоматизация

Датчики давления, температуры и вибрации контролируют работу оборудования и предотвращают аварии.

Робототехника

Сенсоры расстояния, углового положения и силы обеспечивают точное движение и взаимодействие роботов с окружающей средой.

Медицинские устройства

Биометрические сенсоры позволяют измерять жизненно важные параметры пациента в режиме реального времени.

Рекомендации по выбору и перспективы развития

Выбирая сенсор, важно учитывать диапазон измерений, точность, условия эксплуатации и совместимость. Интеграция должна быть комплексной, с учетом интерфейсов, защиты от помех и последующей калибровки.

Будущее связано с миниатюризацией, снижением энергопотребления и широким распространением беспроводных технологий. Сенсоры будут интегрироваться в каждый объект и устройство, обеспечивая полноценное управление и обмен данными в единой системе.
