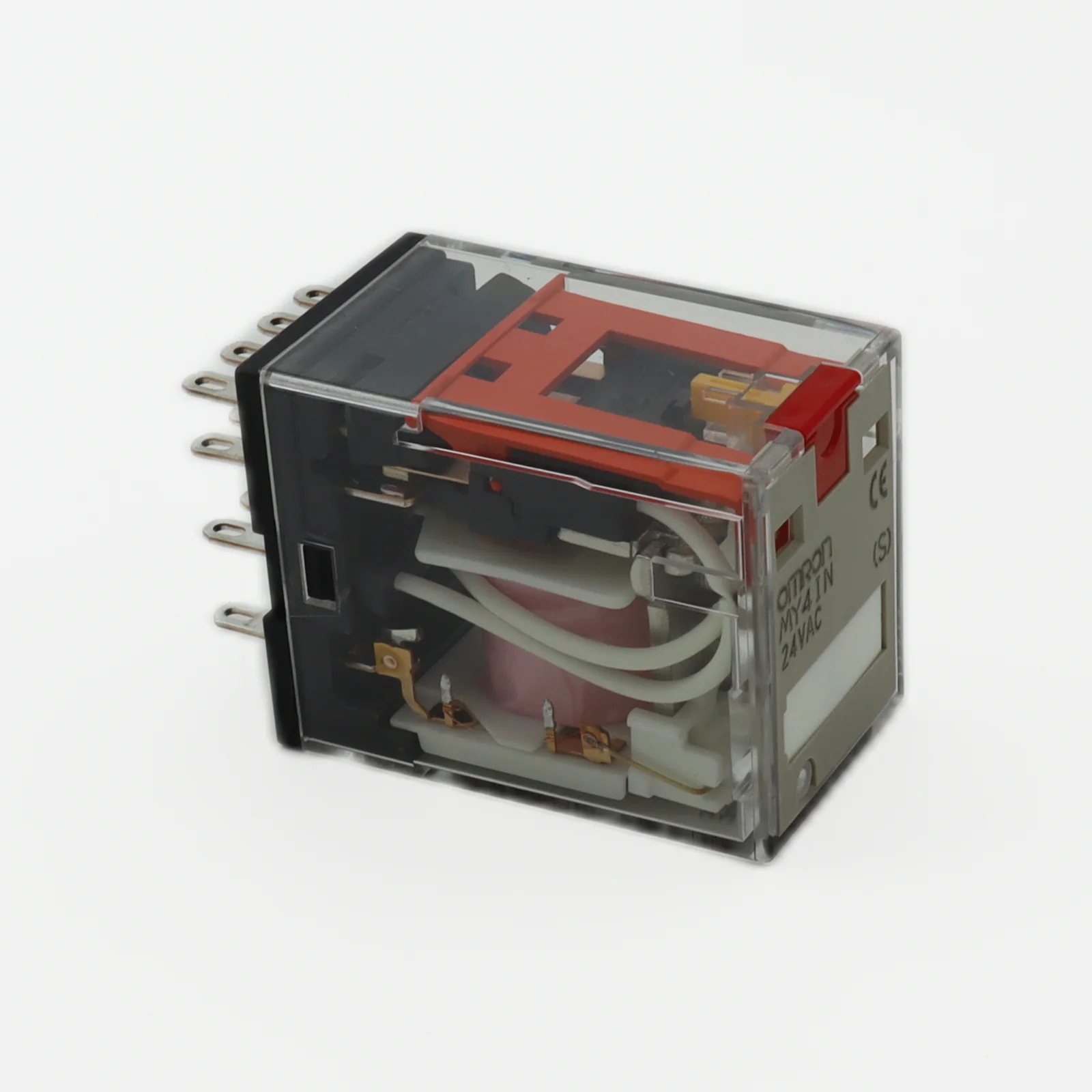

Схема АВР для генератора — MY4-IN-24AC электромагнитное реле в действии

Когда автоматика должна переключить нагрузку с основной сети на резервный генератор без дребезга и залипания контактов, на первый план выходит качество коммутационного элемента. Электромагнитное реле MY4-IN-24AC производства OMRON, представленное в разделе Реле, как раз рассчитано на такие сценарии: четыре перекидные группы позволяют одновременно разрывать одну цепь и замыкать другую, а катушка на 24 В переменного тока упрощает интеграцию в щитовую автоматику без дополнительного выпрямителя. В статье разберём реальные параметры изделия, нюансы монтажа в клеммные колодки и типичные ошибки, из-за которых контакты подгорают раньше времени.

Ключевые параметры

• Напряжение катушки: 24 В переменного тока, 50/60 Гц
• Конфигурация контактов: 4 перекидные группы (4PDT, 12 выводов)
• Номинальный ток контакта: 5 А при 250 В переменного тока
• Электрическая износостойкость: не менее 100 000 циклов при номинальной нагрузке
• Диапазон рабочих температур: от −40 до +70 °C
• Монтаж: в розетку на DIN-рейку или винтовое крепление через фланец

Что внутри и как это работает

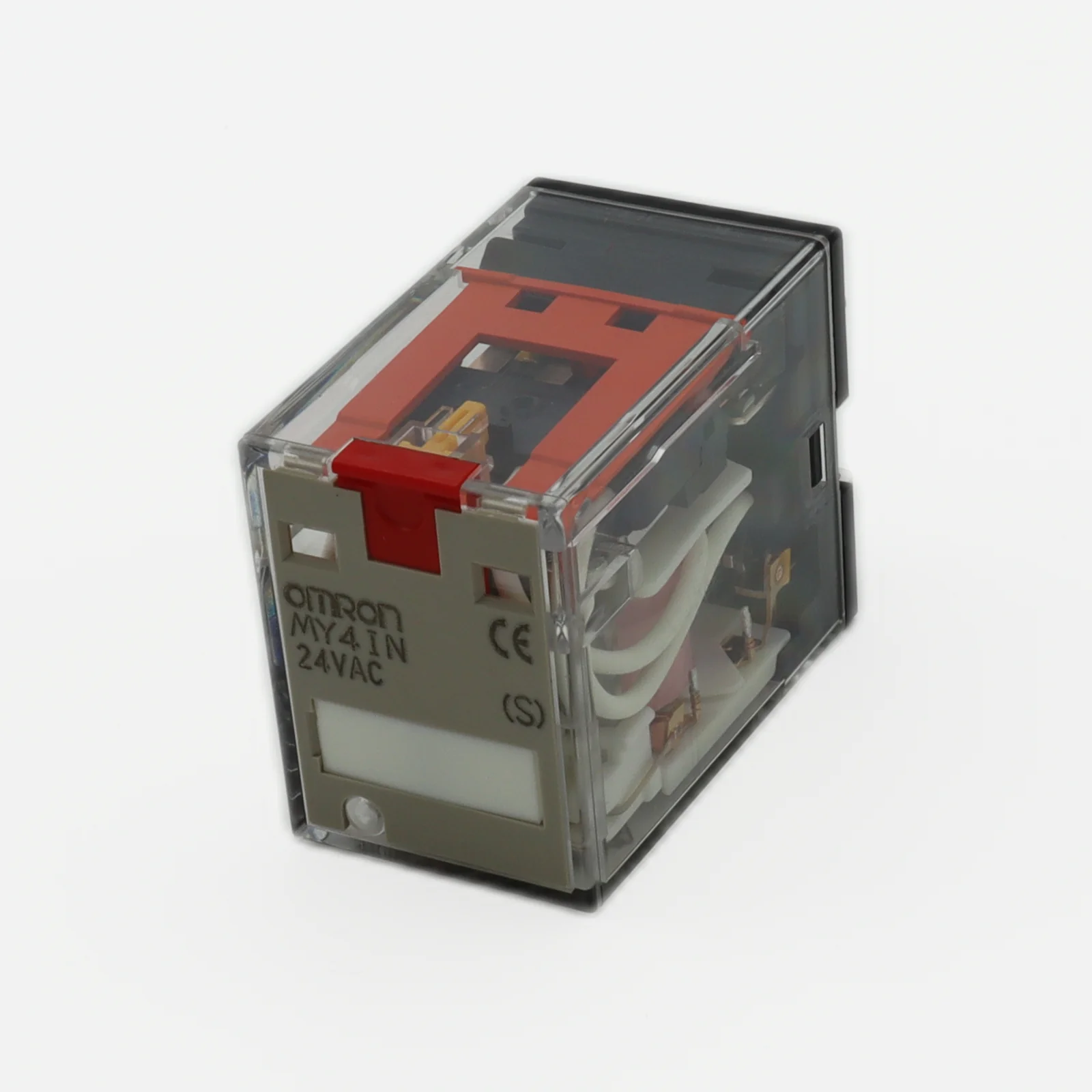

Конструктивно устройство выполнено в прозрачном пластиковом корпусе, поэтому состояние контактных групп видно без разборки. Магнитная система с ярмом и возвратной пружиной обеспечивает чёткое срабатывание: при подаче напряжения на катушку якорь притягивается, и все четыре группы переключаются практически одновременно. Разброс времени срабатывания между группами минимален, что критично в схемах реверса и взаимной блокировки.

Катушка рассчитана на переменный ток, поэтому гудение при работе заметно слабее, чем у аналогов с питанием от постоянного напряжения, а отсутствие пульсаций тока в цепи управления снижает нагрев обмотки. Контакты выполнены из серебряного сплава, устойчивого к эрозии при коммутации индуктивной нагрузки. Для индикации состояния предусмотрена механическая флажковая шторка: даже при обрыве цепи управления видно, в каком положении находятся контакты.

Где применяется

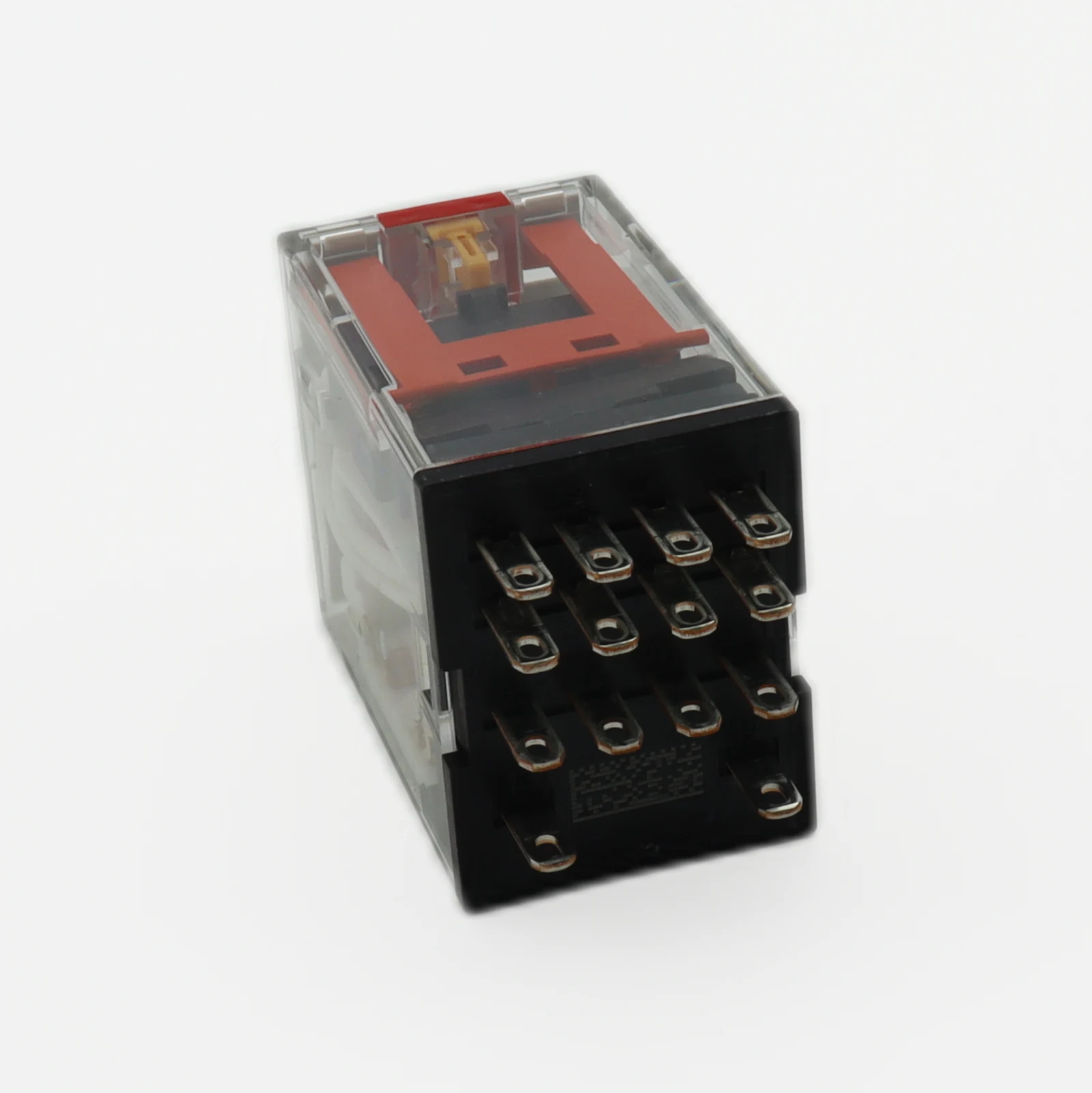

Чаще всего данная модель встречается в шкафах автоматики резервного ввода, где четыре группы контактов позволяют одной деталью реализовать переключение фазы, нуля и сигнальных цепей контроля. Не реже изделие используют в системах управления насосами и вентиляцией: пары контактов хватает на пускатель и цепь обратной связи, а оставшиеся группы идут на блокировку или индикацию.

В самодельных проектах реле удобно тем, что не требует сложной обвязки: катушка подключается напрямую к выходу контроллера с симисторным или релейным модулем на 24 В переменного тока. Для нагрузок свыше 5 А устройство работает как промежуточное звено, управляя контактором большей мощности.

Практический нюанс, о котором молчит даташит

При монтаже в закрытом шкафу с плотной установкой температура вокруг корпуса может подниматься до +50…+60 °C, и катушка начинает греться заметно сильнее, чем на открытом стенде. Чтобы продлить ресурс, рекомендую закладывать в цепь управления небольшой запас: если контроллер позволяет, снижать напряжение на катушке до 20–21 В переменного тока. Реле при этом срабатывает уверенно, а нагрев обмотки падает на 10–15 градусов, что особенно важно в круглосуточных системах. Второй момент — затяжка винтов клемм: при монтаже многожильного провода без наконечника жила часто распушается и со временем ослабевает, из-за чего контакт начинает искрить под нагрузкой. Используйте втулочные наконечники и подтягивайте клеммы после первых суток работы.

Аналоги и совместимость

Итог

Если нужен надёжный коммутационный узел для щитовой автоматики с питанием катушки от переменного напряжения, данное реле закрывает задачу без лишних усложнений. Четыре группы контактов экономят место на рейке, прозрачный корпус упрощает диагностику, а распространённые колодки делают замену быстрой. Заказать электромагнитное реле MY4-IN-24AC можно с бесплатной доставкой по РФ — добавьте товар в корзину и оформите покупку в пару кликов.
