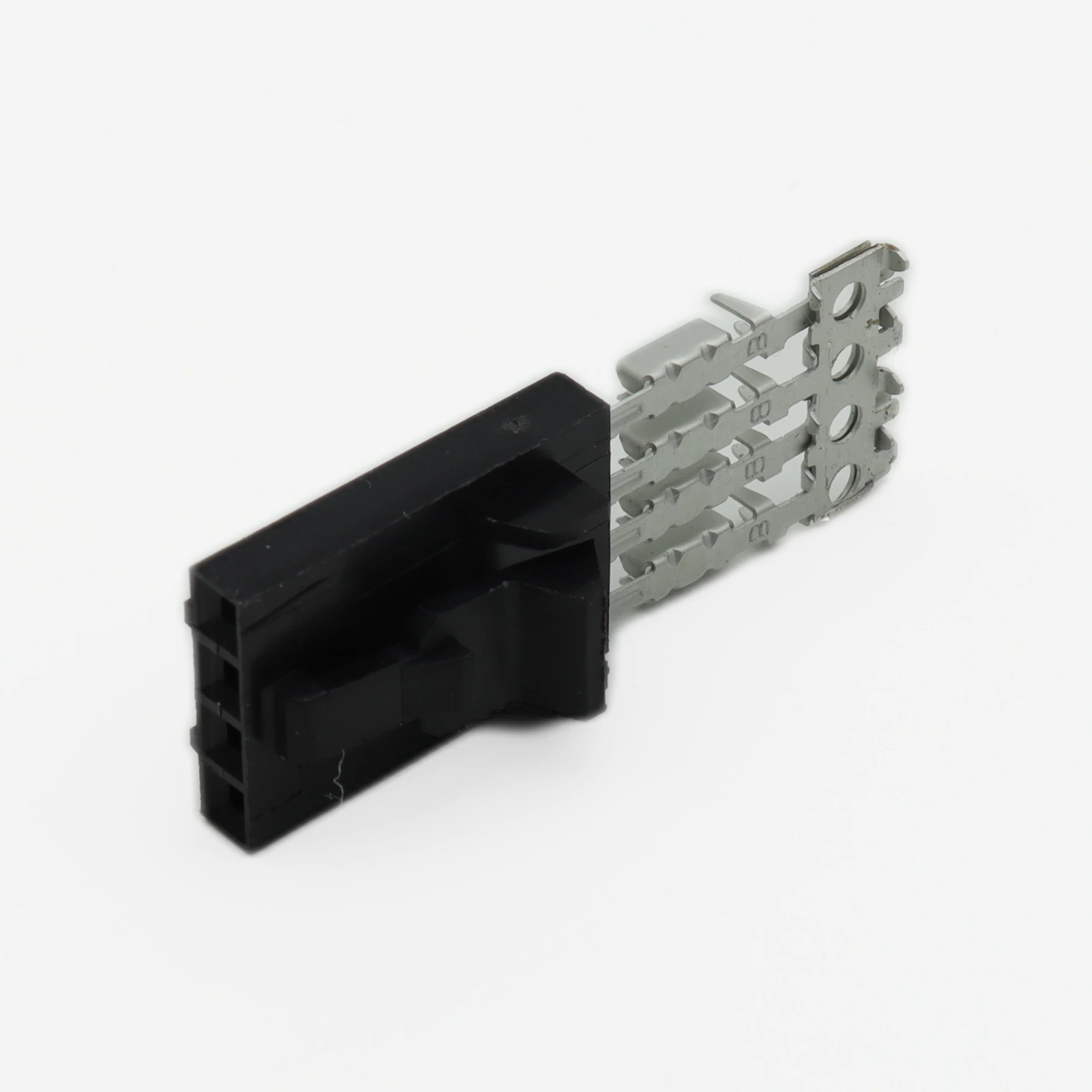

Штыревой разъем IDC 4-позиционный 5-103956-3: нюансы фиксации проводников?

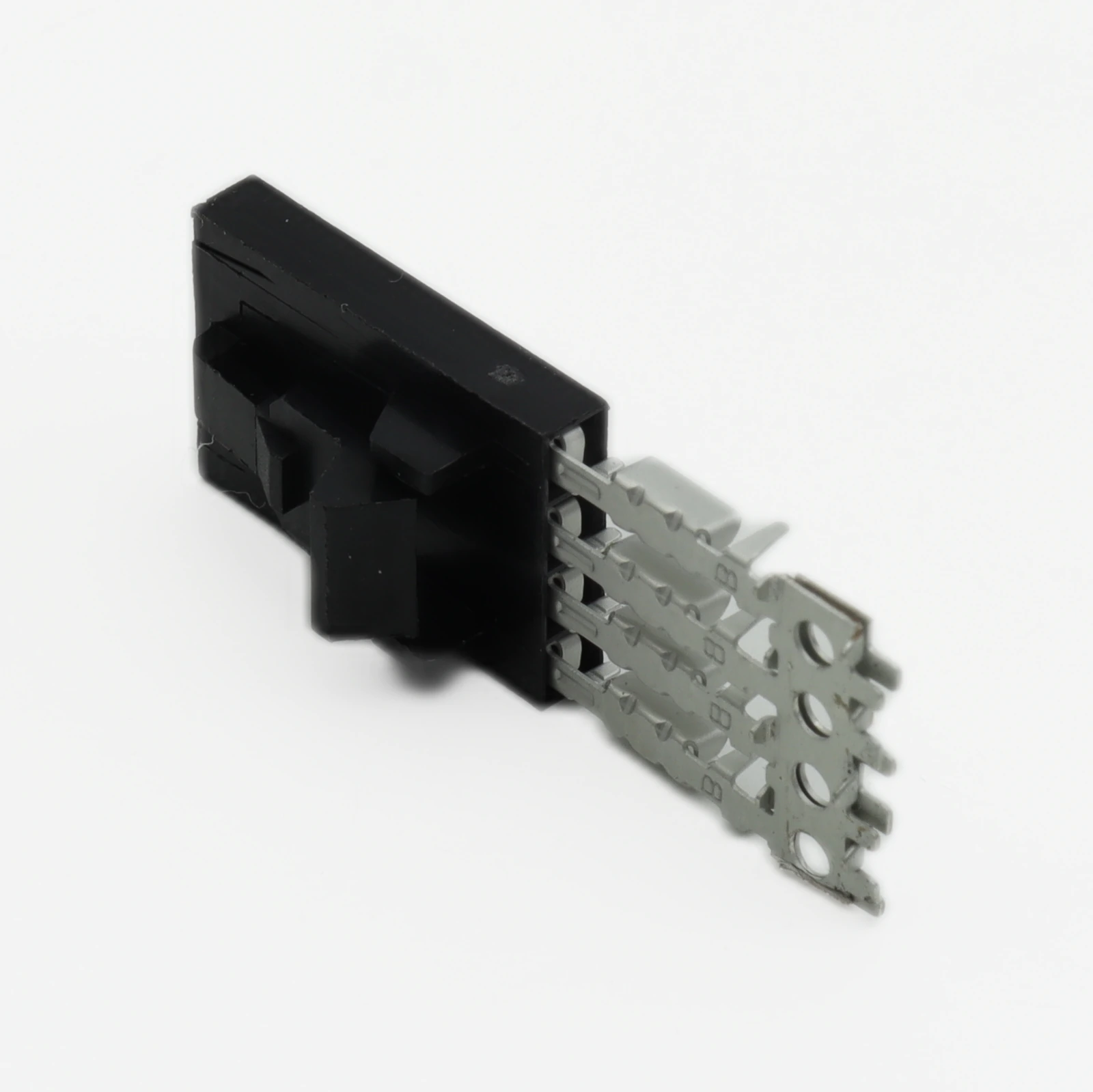

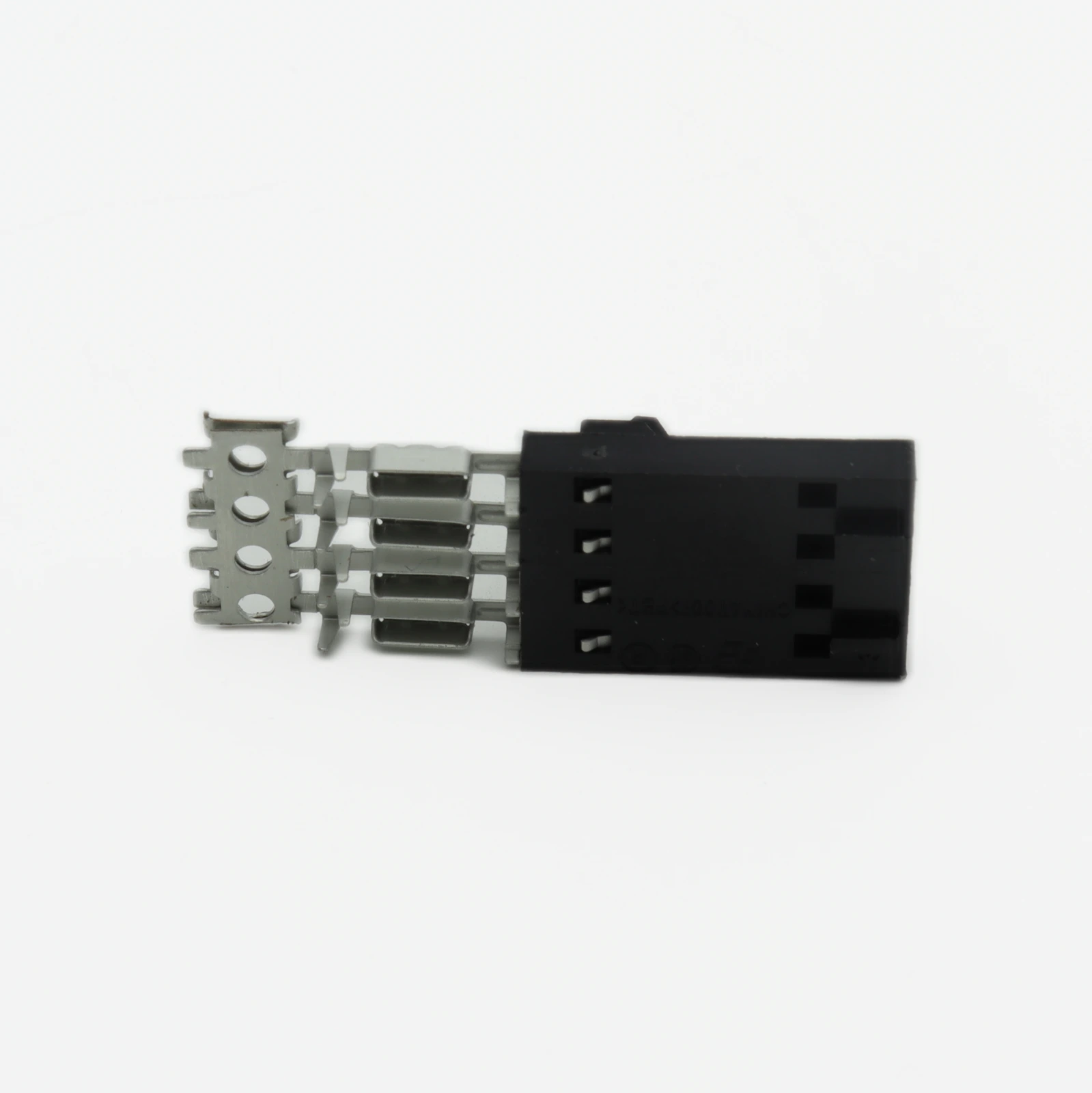

При проектировании компактных плат критична плотность монтажа и надежность соединений. Разъем 5-103956-3 от TE Connectivity решает задачу быстрой сборки без сложного обжима в разделе разъемы, обеспечивая стабильный контакт для тонких проводников.

Кратко о главном

• Тип: Разъем гнездовой (Receptacle)
• Количество позиций: 4 контакта
• Сечение провода: 22–26 AWG
• Покрытие контактов: Олово (TIN)
• Шаг контактов: 2,54 мм

Почему выбирают эту модель для замены?

В процессе ремонта или модернизации оборудования часто возникает необходимость найти совместимый компонент. Модель 5-103956-3 отличается от аналогов оптимизированным профилем корпуса, что позволяет избежать конфликтов при монтаже в стесненных условиях. Луженое покрытие гарантирует хорошую паяемость и защиту от окисления в стандартных промышленных средах.

Обратите внимание на механическую прочность защелкивания. Конструкция предусматривает фиксацию шлейфа, что снижает риск вибрационного износа контактов при работе вибрирующего оборудования.

Нюансы монтажа, которые упускают в даташите

Особое внимание стоит уделить инструменту для обжима шлейфов под этот тип разъема. При работе с проводниками сечением 26 AWG важно контролировать усилие запрессовки. Чрезмерное давление может повредить жилу, так как мягкое оловянное покрытие не компенсирует деформацию так, как это делают более твердые сплавы. Рекомендуется использовать калиброванные клещи с ограничителем хода для гарантии целостности проводника внутри изоляции.

Сравнение с аналогами

обратите внимание, что Molex 173103-4 имеет отличающиеся габариты — это важно при замене без доработки платы.

Нужен этот компонент? Проверьте наличие 5-103956-3 на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте TE Connectivity.
