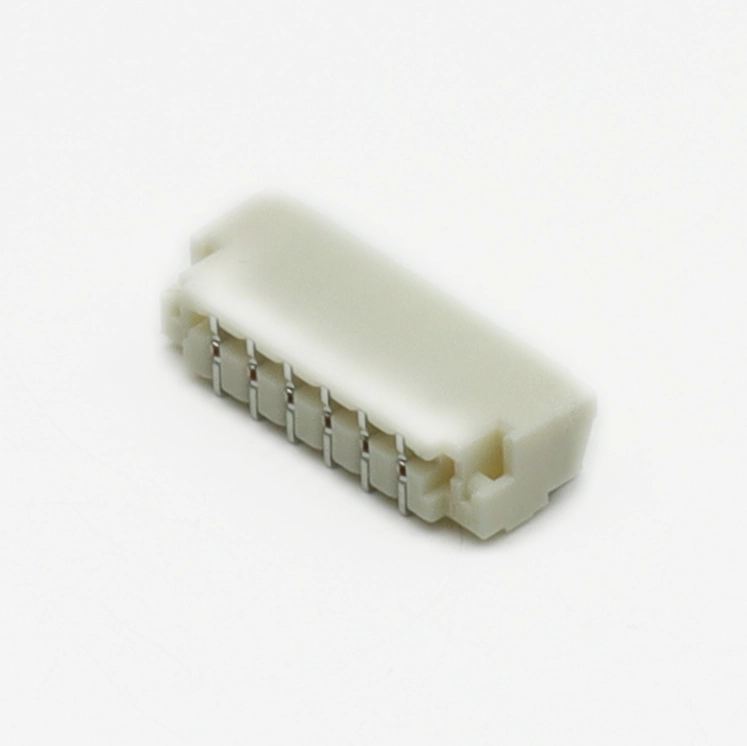

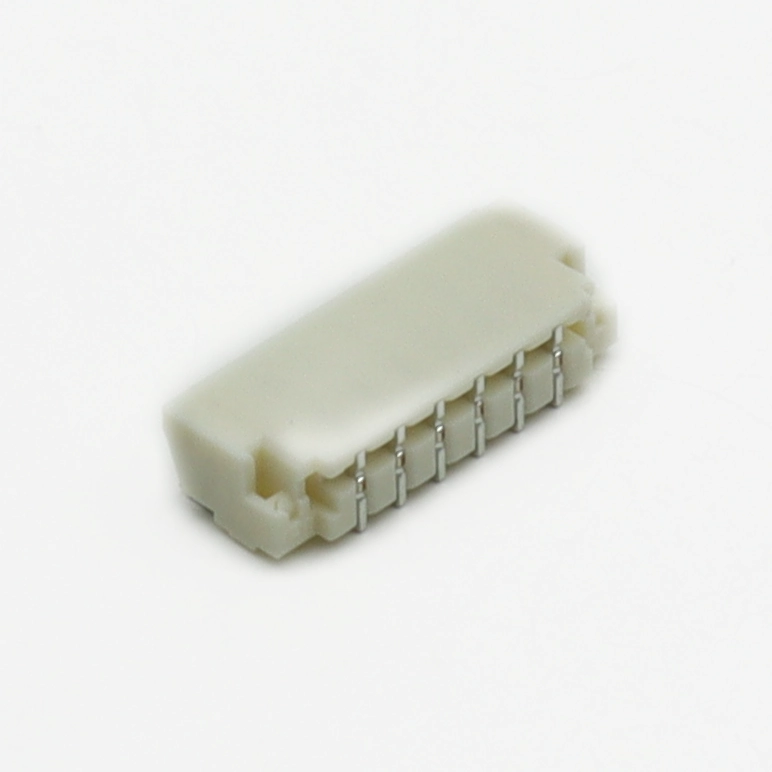

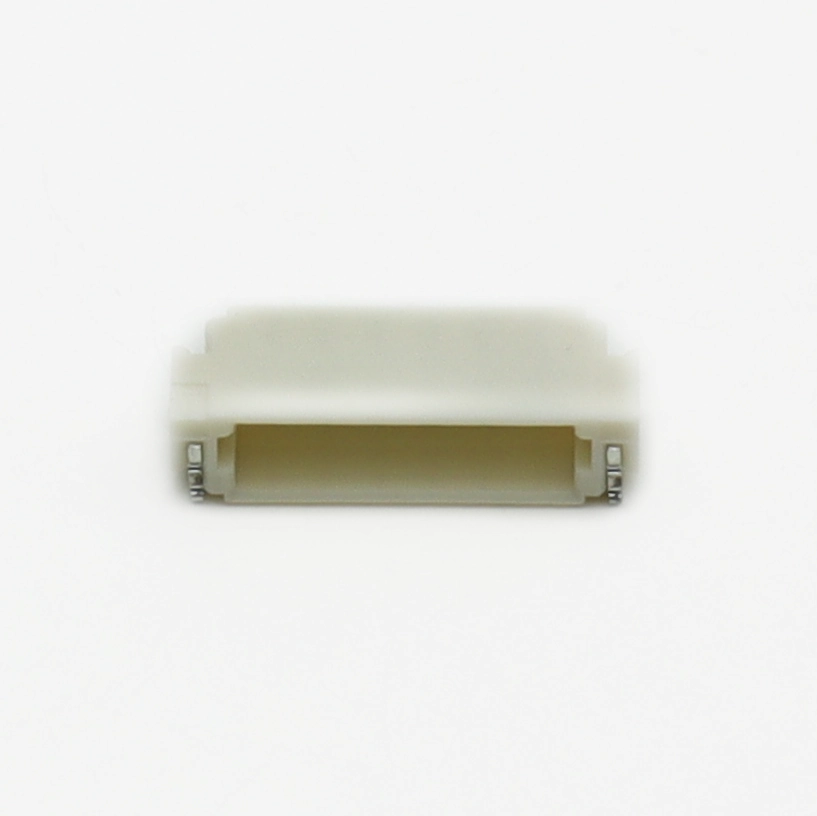

SM06B-SURS-TF(LF)(SN) от JST: компактное соединение для миниатюрной электроники

Главное преимущество SM06B-SURS-TF(LF)(SN) — сверхмалый шаг контактов при надёжной фиксации. Это критично для миниатюрных печатных плат, где каждый миллиметр площади влияет на габариты конечного устройства. Разработанный компанией JST, этот SMD-разъём с правосторонним расположением контактов, 6 позиций, шаг 0,8 мм стал стандартом для плотной компоновки в разделе Прямоугольные разъемы - Гнезда на плату, тип "Папа" каталога современных электронных модулей.

Кратко о главном

• Тип монтажа: поверхностный (SMD)
• Конфигурация: правосторонний (R/A), 6 позиций
• Шаг контактов: 0,8 мм
• Покрытие контактов: лужение (Sn)
• Рабочий диапазон температур: от -40 °C до +85 °C

Содержание

• На какие параметры обращать внимание при замене?
• Чем SM06B-SURS-TF(LF)(SN) выгоднее аналогов?
• Как подобрать совместимую пару?

На какие параметры обращать внимание при замене?

При переходе на SM06B-SURS-TF(LF)(SN) с более крупных форматов (1.0 мм или 1.25 мм) ключевым становится не только шаг, но и механическая прочность посадочного места. Устройства с шагом 0.8 мм обладают сниженным усилием сочленения, что требует аккуратности при многократных соединениях. Обратите внимание на изоляционное сопротивление (обычно >100 МОм) и напряжение пробоя — для сигнальных линий низкого напряжения модель обеспечивает стабильную передачу данных без перекрёстных помех. Если вы заменяете устаревший разъём в существующей конструкции, пересчёт footprint обязателен: уменьшение шага на 20% освобождает место для трассировки, но требует более точного позиционирования паяльной пасты.

Чем SM06B-SURS-TF(LF)(SN) выгоднее аналогов?

Серия SR от JST исторически закрывает потребность в миниатюрных соединениях для портативной техники и промышленной периферии. Луженые контакты в данной модификации снижают себестоимость сборки без потери проводимости, а правосторонний выход (R/A) позволяет прокладывать кабели параллельно плате, экономя высоту корпуса. На практике инженеры ценят эту серию за предсказуемый ресурс переключений (до 50 циклов без деградации параметров) и совместимость с автоматическими линиями Pick&Place. Упаковка в ленте на бобине (TF) исключает необходимость ручной подачи, что критично для массового производства.

Как подобрать совместимую пару?

Данный штыревой блок требует использования соответствующего пластикового корпуса с контактной частью. Для корректной работы необходимо сверять не только шаг и количество позиций, но и тип поляризации — выступы на корпусе SM-серии предотвращают неправильную установку. При подборе аналога от других производителей проверяйте не только габариты, но и допуск на соосность контактов. Дешёвые клоны часто имеют смещение паяемых площадок, что приводит к обрывам при вибрации. Оригинальная продукция JST проходит строгий контроль геометрии, что гарантирует стабильный контакт даже в условиях промышленной эксплуатации.

Нюансы пайки и монтажа

Монтаж разъёмов с шагом 0.8 мм требует особого внимания к профилю рефлова. Слишком агрессивный нагрев деформирует пластиковый корпус, вызывая микротрещины в зоне пайки. Используйте трафарет толщиной 0.1 мм и избегайте избытка флюса — на таком мелком шаге высок риск образования перемычек. Для точного позиционирования на плате рекомендуется применять вакуумные наконечники с плоским захватом, так как стандартные иглы могут смещать лёгкий корпус до схватывания припоя. После пайки обязательно проводите оптическую инспекцию под углом 45°: скрытые непропаи на R/A-контактах визуально не всегда заметны при прямом взгляде.

Таблица аналогов

Обратите внимание, что модели с позолотой (Au) имеют лучшую коррозионную стойкость, но требуют более строгого контроля температуры пайки — это важно при работе с термочувствительными платами.

Нужен этот компонент? Проверьте наличие SM06B-SURS-TF(LF)(SN) на складе Эиком.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
