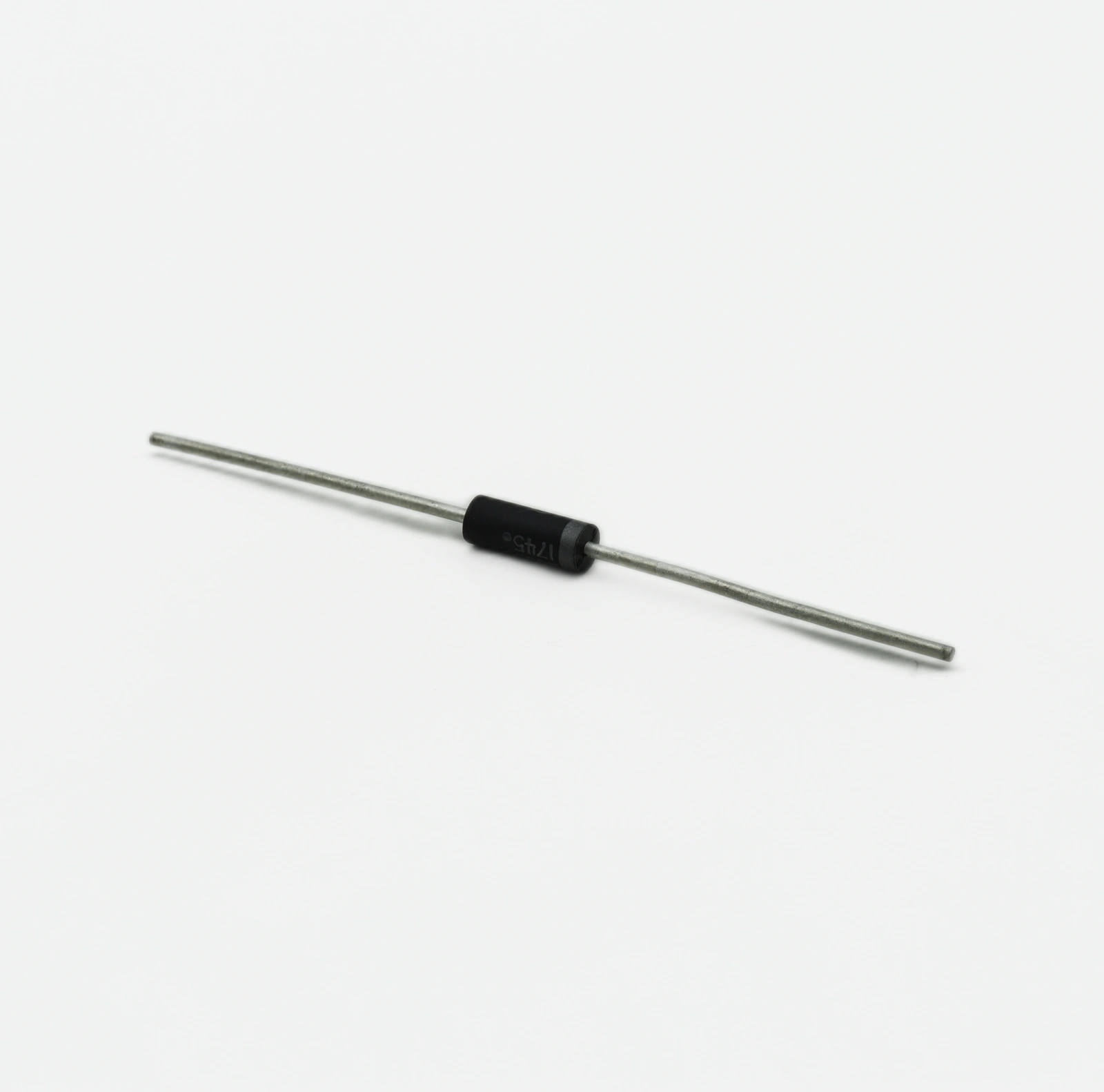

Стабильный стабилитрон для лабораторного БП — 1N5359BG стабилитрон 24 В 5 Вт в действии

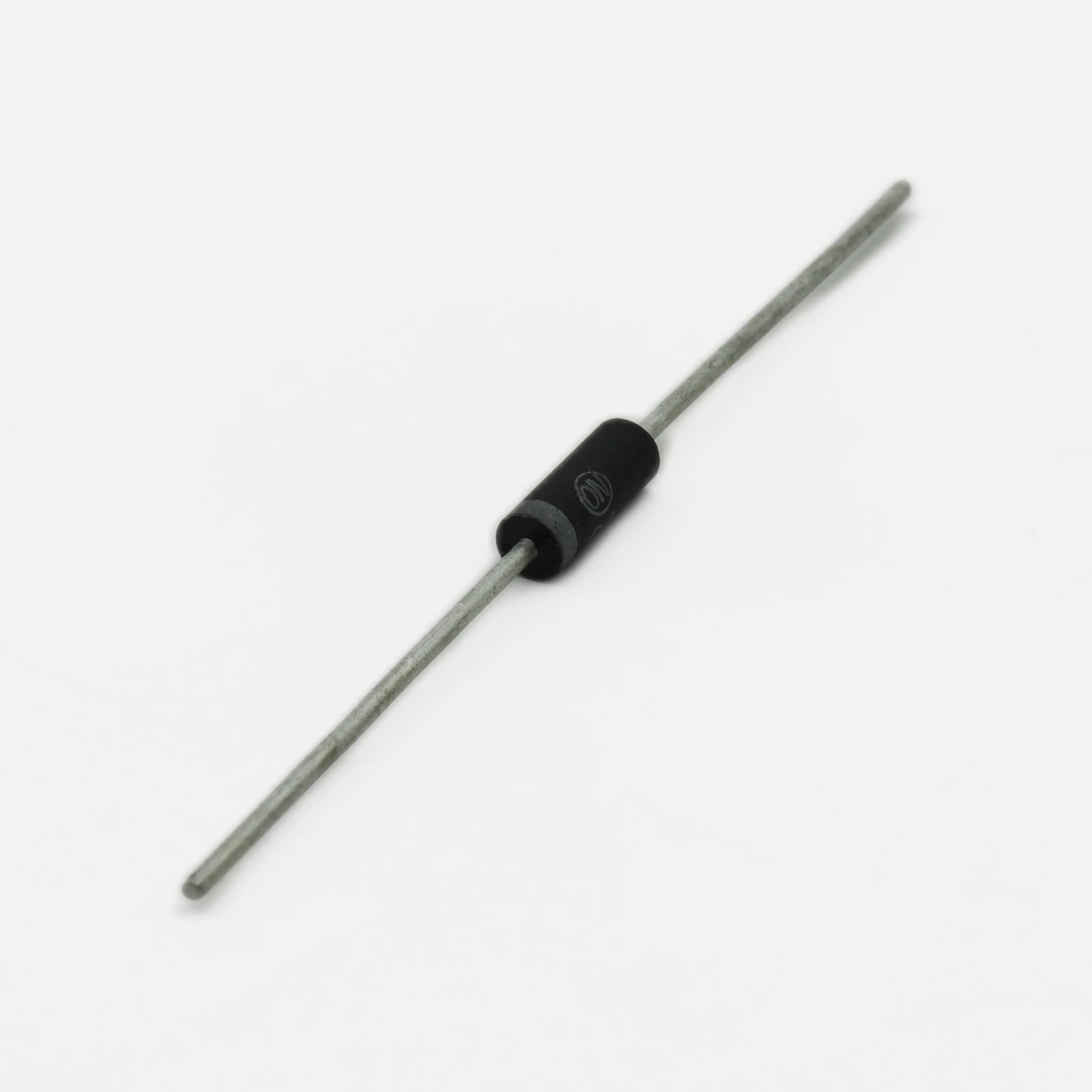

Разработка самодельного лабораторного источника питания невозможна без надёжного опорного узла. Именно здесь пригодится стабилитрон 24 В 5 Вт 1N5359BG производства ON Semiconductor, представленный в разделе Диоды Зенера (стабилитроны) - Одиночные. Это мощный полупроводниковый прибор для стабилизации напряжения и защиты цепей от превышения уровня. Корпус DO-201AE рассчитан на пайку и установку на радиатор, а запас по мощности позволяет работать в импульсных и линейных схемах без перегрева. Как удержать стабильность опоры при колебаниях входного напряжения и изменении нагрузки? Разберём на практике. Стабилитрон работает в режиме обратного пробоя: при достижении напряжения около 24 В ток через прибор резко возрастает, а напряжение на выводах остаётся почти неизменным. В отличие от маломощных собратьев, данная модель рассчитана на значительный ток и кратковременные импульсы, что делает её пригодной для цепей с нестабильным входом и пусковыми выбросами. Модель находит место в источниках вторичного питания, стабилизаторах на транзисторных проходных элементах, цепях защиты входов АЦП и компараторов, а также в качестве опоры для усилителей ошибки. В промышленной автоматике её используют для ограничения выбросов на обмотках реле и индуктивных нагрузках. В самодельных проектах прибор часто ставят после диодного моста и сглаживающего конденсатора, чтобы получить стабильную шину для питания логики или микроконтроллера. В даташите указана мощность 5 Вт, но без радиатора корпус отдаёт в воздух лишь около 1–1,5 Вт. Если нужен ток выше 40–50 мА, припаивайте выводы к медным полигонам платы или используйте алюминиевый радиатор площадью от 5–7 см². Гните выводы на расстоянии не менее 3 мм от корпуса, чтобы не треснул герметик. Перед пайкой фиксируйте вывод пинцетом — это отводит тепло от перехода. В импульсных схемах ставьте керамический конденсатор 100 нФ как можно ближе к выводам прибора, иначе на фронтах появятся звон и выбросы, которые искажают опорное напряжение. Классическая схема — последовательный резистор между входом и катодом, нагрузка подключается параллельно прибору. Сопротивление рассчитывается по формуле R = (Uвх − 24) / (Iст + Iнагр). Например, при входном напряжении 30 В и токе нагрузки 20 мА: R = (30 − 24) / (0,052 + 0,02) ≈ 83 Ом. Мощность резистора берите с запасом: при токе 72 мА на нём рассеивается около 0,43 Вт, поэтому выбирайте изделие на 1 Вт. Если входное напряжение может подскочить до 36 В, ток через стабилитрон вырастет до 144 мА, а рассеиваемая мощность — до 3,5 Вт, что уже требует радиатора. 1N5359B и 1N5359A — прямые аналоги с той же мощностью, но у версии A допуск шире. BZX85C24 уступает по рассеиваемой мощности и подходит только для слаботочных цепей. Стабилитрон 1N5359BG — надёжный выбор для построения опорных цепей и защиты входов в устройствах с напряжением 24 В. Запас мощности и низкое динамическое сопротивление делают его удобным для лабораторных блоков питания и промышленных модулей. Если нужен стабильный результат без перегрева, предусмотрите радиатор и правильно рассчитайте балластный резистор. Купить стабилитрон 1N5359BG можно в каталоге Эиком с доставкой по всей России.Ключевые параметры
Назначение и принцип работы

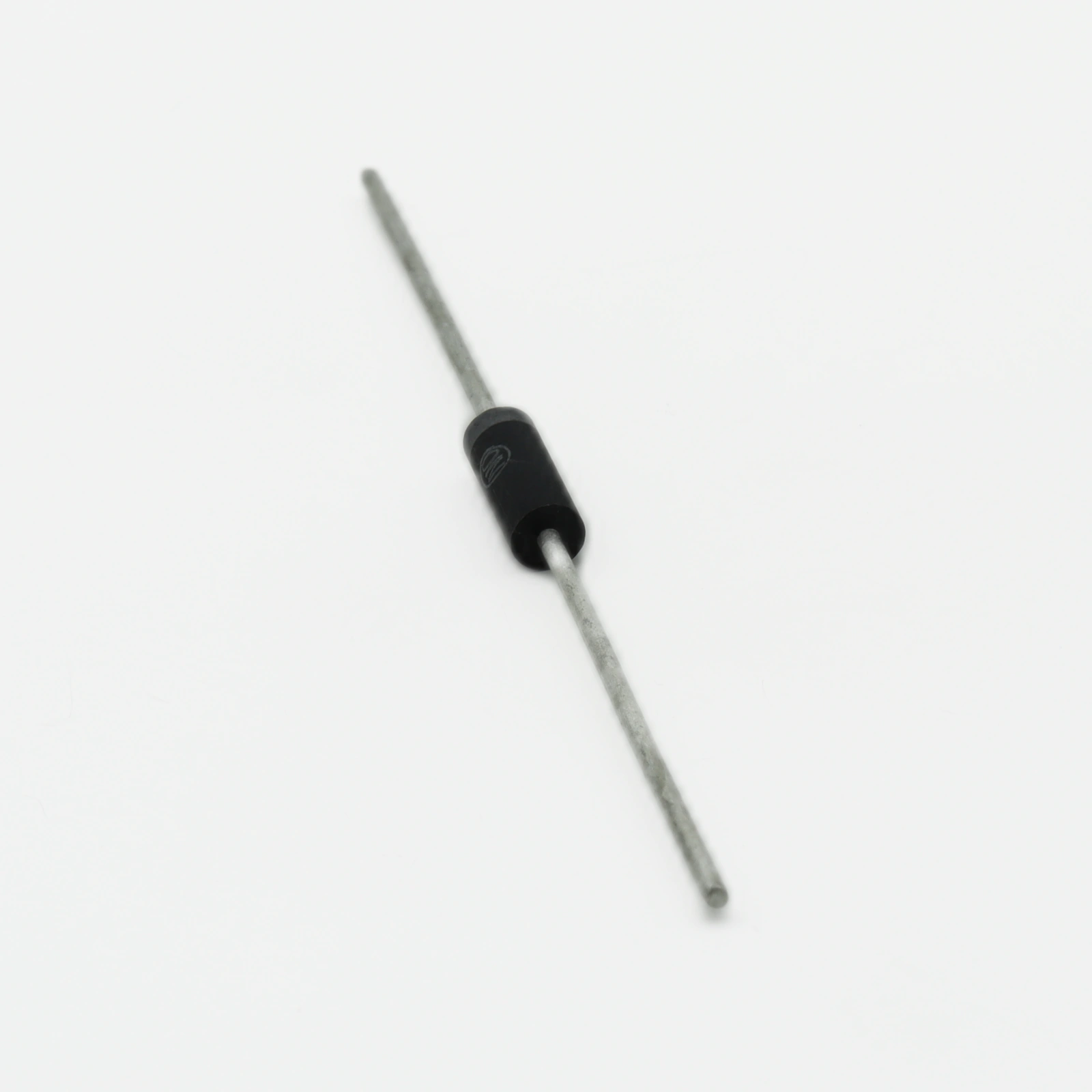

Где применяется
Практический нюанс: тепловой режим и монтаж

Схемы включения и расчёт балласта
Аналоги и совместимость
Параметр 1N5359BG 1N5359B BZX85C24 1N5359A Напряжение стабилизации 24 В 24 В 24 В 24 В Мощность 5 Вт 5 Вт 1,3 Вт 5 Вт Допуск ±5 % ±5 % ±5 % ±10 % Корпус DO-201AE DO-201AE DO-41 DO-201AE Динамическое сопротивление 2,5 Ом 2,5 Ом 10 Ом 2,5 Ом Частые ошибки при использовании
Вывод
