Стационарные и портативные осциллографы OWON: точность измерений в лабораторных и полевых условиях

Осциллограф — это один из важнейших инструментов в арсенале инженера-электронщика. Он позволяет визуализировать форму электрических сигналов, анализировать параметры колебаний, определять стабильность цепей и диагностировать неисправности. Сегодня на рынке представлено множество моделей цифровых осциллографов, однако далеко не все из них сочетают в себе надёжность, высокое быстродействие и удобство эксплуатации. В этом контексте особого внимания заслуживает продукция OWON — производителя, известного балансом между качеством, функциональностью и доступной стоимостью.

Компания выпускает как портативные осциллографы серии HDS200, ориентированные на специалистов, работающих в полевых условиях, так и стационарные модели серии SDS, предназначенные для лабораторного и производственного применения. Оба направления продукции объединяют высокая точность, эргономика и интеграция современных функций анализа сигналов.

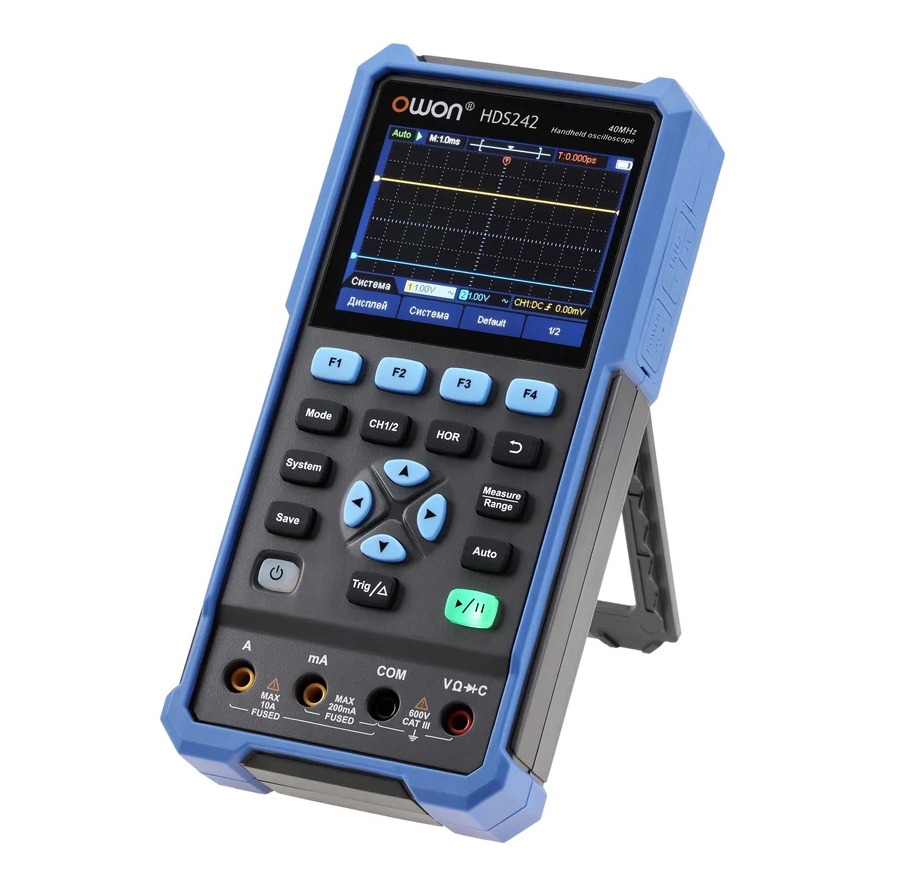

Портативные осциллографы серии HDS200: мобильность и универсальность

Во многих случаях инженерам и сервисным специалистам требуется выполнять измерения вне лаборатории — на объекте, в цехе, на линии связи или в автомобиле. Для таких условий оптимальным инструментом являются портативные осциллографы OWON HDS200, сочетающие функциональность стационарного прибора и удобство ручного мультиметра.

Модели серии HDS200 отличаются компактным форм-фактором, высокой автономностью и простотой подключения. Корпус выполнен из ударопрочного пластика, прибор удобно удерживается одной рукой. Встроенный литий-ионный аккумулятор обеспечивает 3-6 часов непрерывной работы, что особенно важно при обслуживании оборудования вдали от источников питания.

Комплектация включает всё необходимое для работы:

• зарядное устройство и USB-кабель;
• щупы с BNC-разъёмами;
• кабели с зажимами "крокодил";
• защитный футляр для переноски и хранения.

Портативные осциллографы OWON HDS200 не ограничиваются функцией анализа сигналов — они совмещают возможности осциллографа, мультиметра и генератора сигналов (в зависимости от модели). Встроенный мультиметр измеряет постоянное и переменное напряжение (200 мВ-1 кВ), ток (200 мА-10 А), сопротивление (200 Ω-100 МΩ) и ёмкость (20 нФ-5 мФ), а также выполняет тесты на непрерывность цепи.

Генератор сигналов позволяет формировать различные формы волны — синусоидальную, квадратную, импульсную, треугольную, а также произвольные сигналы с частотой до 25 МГц. Эта функция полезна для проверки отклика цепей, настройки фильтров и тестирования аналоговых устройств.

Модели HDS200 работают в частотных диапазонах 40, 70, 100 и 200 МГц, а каждая версия выпускается в двух вариантах — с генератором и без. Два канала измерения (входной импеданс 1 MΩ, 16 pF) обеспечивают синхронный анализ сигналов. Триггерные режимы — автоматический, нормальный и одиночный — позволяют точно фиксировать импульсы и переходные процессы.

Передача данных и удалённый контроль осуществляются через интерфейс USB, что обеспечивает возможность интеграции осциллографа в компьютерные системы сбора и анализа данных. Кроме того, прибор поддерживает автоматическую калибровку, повышающую точность измерений при длительной эксплуатации.

Стационарные осциллографы серии SDS: лабораторный стандарт OWON

Для исследовательских лабораторий, конструкторских бюро и производственных предприятий, где требуется постоянная работа с электрическими сигналами, OWON предлагает серию стационарных осциллографов SDS. Эти приборы сочетают компактные габариты, высокое быстродействие и расширенные аналитические возможности.

Осциллографы SDS оснащены двумя измерительными каналами и большим 7-дюймовым ЖК-дисплеем с разрешением 800x480 пикселей, обеспечивающим высокую читаемость графиков. Диапазон частот охватывает 20, 50, 100 и 200 МГц, при этом скорость дискретизации достигает 1 Гспс. Глубина памяти составляет 10 кпт, что позволяет фиксировать и анализировать даже кратковременные события с высокой детализацией.

Данные могут сохраняться в 16 ячейках внутренней памяти, а также передаваться на компьютер через USB-интерфейс. Максимальное входное напряжение составляет 400 В, что делает приборы безопасными и универсальными для большинства измерительных задач.

Среди встроенных функций SDS:

• AUTOSET — автоматическая настройка уровня триггера и временной базы;
• FFT-анализ (быстрое преобразование Фурье) для анализа спектра сигнала;
• стандартные математические операции: сложение, вычитание, умножение, инверсия, деление, фаза;
• X-Y режим, обеспечивающий визуализацию зависимости одного сигнала от другого.

Кроме того, SDS поддерживает несколько типов триггера, что позволяет точно фиксировать и анализировать импульсные процессы.

Приборы питаются от стандартной сети 220 В (потребляемая мощность — до 15 Вт). В комплект входят измерительные щупы, руководство пользователя и USB-кабель. Поддерживается протокол SCPI, а также совместимость со средой LabVIEW, что делает осциллографы удобными для автоматизации измерений и интеграции в системы тестирования.

Несмотря на наличие крупного дисплея, приборы отличаются компактными размерами — 301x152x70 мм, что упрощает размещение на рабочем месте. Высокое качество сборки, эргономичный интерфейс и широкие функциональные возможности делают SDS универсальным инструментом для исследовательских, учебных и производственных задач.

Осциллографы OWON — это надёжные измерительные решения, созданные для профессионалов. Серия HDS200 обеспечивает инженерам мобильность и автономность, предоставляя возможность проводить измерения и анализ сигналов в любых условиях. Серия SDS, в свою очередь, ориентирована на стационарное использование и обеспечивает высокую точность, широкий диапазон частот и развитые аналитические функции.

Благодаря сочетанию функциональности, эргономики и конкурентной стоимости, приборы OWON успешно применяются в промышленности, образовательных учреждениях, сервисных центрах и лабораториях, обеспечивая инженеров качественными инструментами для диагностики и проектирования электронных систем.
