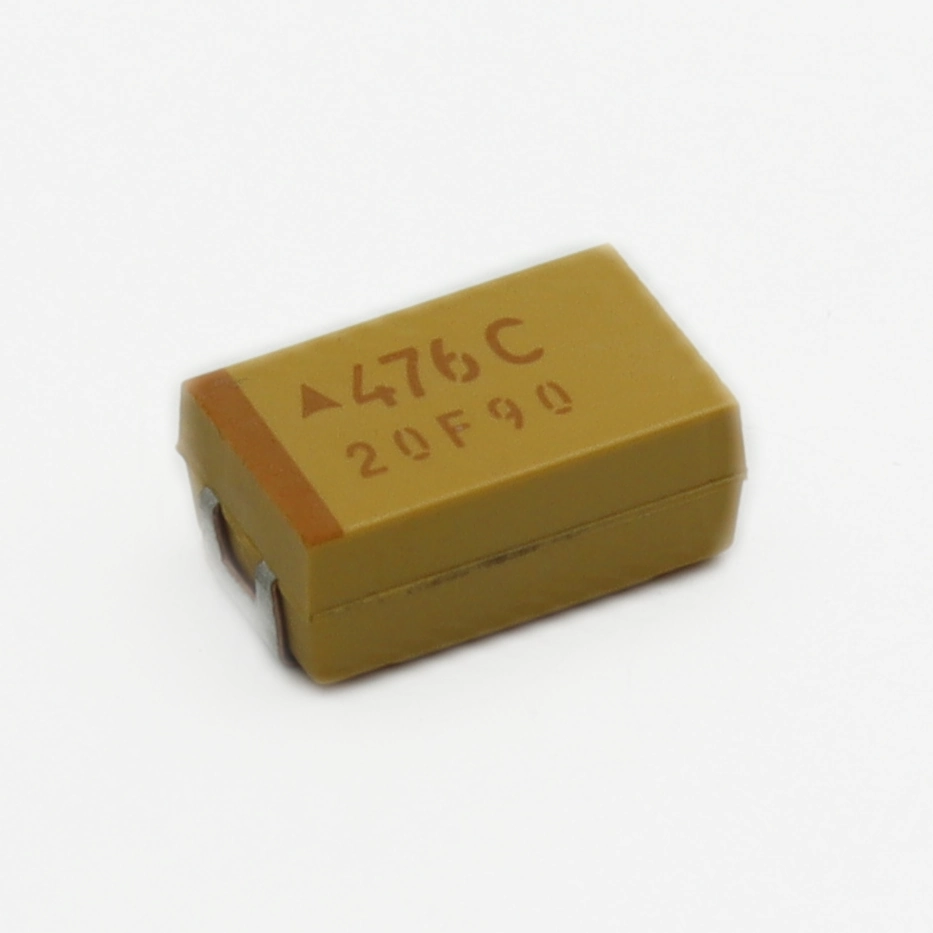

Танталовый SMD конденсатор TAJD476M016RNJ: стабильность характеристик в импульсных цепях

Главное преимущество танталового SMD-конденсатора TAJD476M016RNJ — сочетание высокой удельной ёмкости и устойчивости к пульсациям тока. Это критически важно при проектировании DC-DC преобразователей и фильтров питания, где стандартные электролиты быстро деградируют, а керамические аналоги могут терять ёмкость под напряжением. Компонент от KYOCERA AVX, представленный в разделе танталовые конденсаторы, решает задачу компактного размещения без потери надёжности.

Кратко о главном

Ключевые параметры: Устройство имеет номинальную ёмкость 47 мкФ с допуском ±20%, рассчитано на работу при 16 В постоянного тока и выполнено в корпусе 2917. Температурный диапазон эксплуатации составляет от -55 до +125 °C, что позволяет использовать его в промышленной и телекоммуникационной технике.

Содержание

• На что смотреть при поиске замены?
• Почему эта модель остаётся востребованной?
• Как сравнить с альтернативами?

На что смотреть при поиске замены?

При модернизации схем или снятии модели с производства часто возникает необходимость подобрать эквивалент. Обращайте внимание на эквивалентное последовательное сопротивление (ESR) и допустимый ток пульсаций. Данная модель демонстрирует стабильные параметры в широком диапазоне частот, что упрощает интеграцию в существующие проекты. Если вы рассматриваете переход на полимерные аналоги, учтите, что их ESR значительно ниже, но требуется пересчёт цепи обратной связи регулятора. В случае замены на MLCC-конденсаторы обязательно применяйте дерейтинг по напряжению, так как керамические диэлектрики теряют до 70% ёмкости при рабочем смещении.

Почему эта модель остаётся востребованной?

Корпус 2917 (7343-31) стал отраслевым стандартом для средневольтных решений благодаря балансу между занимаемой площадью и теплоотводом. На практике при автоматическом монтаже критично соблюдать симметричную тепловую нагрузку на контактные площадки. Неравномерный прогрев при волновой или конвекционной пайке провоцирует микротрещины в теле диэлектрика, что со временем ведёт к утечке тока. Рекомендую использовать профиль с предварительным подогревом до 150 °C и пиковой температурой не выше 260 °C. Кроме того, для номинала 47 мкФ при 16 В важно контролировать пусковые токи при включении питания — резкие скачки могут вызвать локальный пробой оксидного слоя, поэтому последовательное демпфирующее сопротивление или плавный старт схемы существенно продлевают срок службы.

Как сравнить с альтернативами?

Для наглядного подбора собрана сводная таблица с ближайшими решениями на рынке. Обратите внимание, что полимерные версии обеспечивают меньший нагрев, но стоят значительно дороже, а MLCC-аналоги требуют учёта эффекта смещения ёмкости.

Обратите внимание, что полимерная версия TPSD476K016R0100 имеет значительно меньшее внутреннее сопротивление — это важно при работе в высокочастотных преобразователях с жёсткими требованиями к тепловыделению.

Компонент TAJD476M016RNJ от KYOCERA AVX можно приобрести с бесплатной доставкой через Эиком.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
