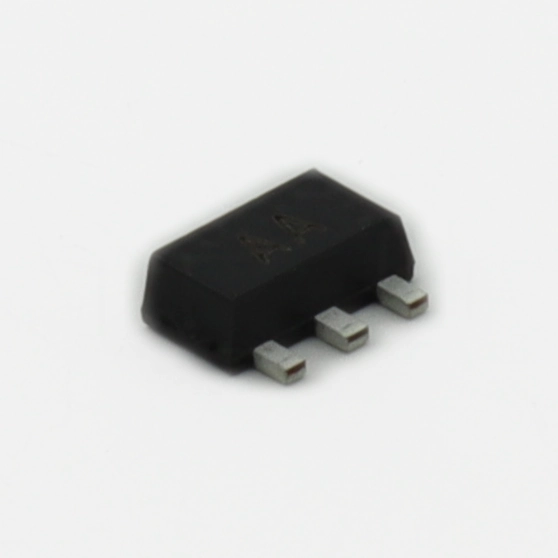

Технический разбор биполярного PNP-транзистора BCX51TA, особенности коммутации нагрузок до 1 А

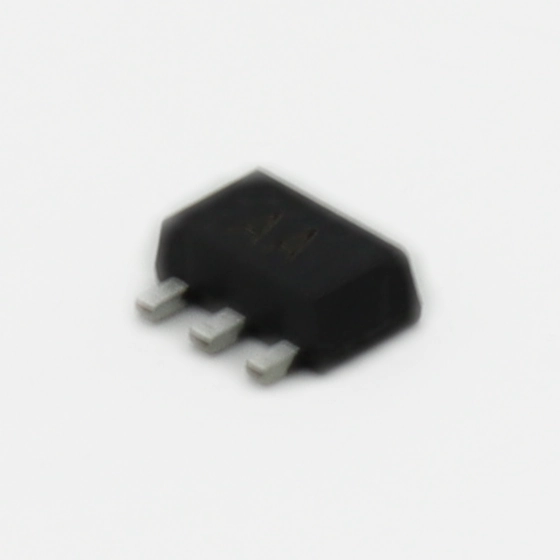

Как обеспечить надёжную коммутацию нагрузки до 1 А при ограниченной площади печатной платы? Ответ кроется в правильном выборе полупроводникового ключа. BCX51TA от Diodes Incorporated — это биполярный PNP-транзистор с максимальным напряжением коллектор-эмиттер 45 В и током коллектора 1 А, выполненный в компактном корпусе SOT89-3 для поверхностного монтажа. Компонент представлен в разделе Одиночные биполярные транзисторы и ориентирован на задачи средней мощности, где критичны габариты и теплоотвод через фольгу платы.

Важно для применения

Ключевые параметры: данный транзистор рассчитан на напряжение коллектор-эмиттер до 45 В, максимальный ток коллектора 1 А, рассеиваемая мощность до 2 Вт (при монтаже на медную площадку). Коэффициент усиления hFE составляет 63–250 при токе 150 мА, граничная частота — 150 МГц. Корпус SOT89-3 обеспечивает удобный автоматический монтаж и эффективный отвод тепла через вывод коллектора.

Содержание

• Как решить проблему теплоотвода в SOT89-3
• Почему важен низкий VCE(sat) при токах свыше 500 мА
• Подбор замены: на что обратить внимание
• Где применяется данный транзистор

Как решить проблему теплоотвода в SOT89-3

Корпус SOT89-3 имеет центральный вывод (коллектор), который электрически и термически связан с кристаллом. На практике это означает, что тепло отводится преимущественно через полигон печатной платы, а не через воздух. Для данной модели критично предусмотреть медную площадку площадью не менее 50 мм² под центральным выводом — это позволяет реализовать заявленную рассеиваемую мощность до 2 Вт. Без такой площадки реальный предел снижается до 0,5–0,7 Вт, что может привести к перегреву при длительной работе на токах выше 300 мА.

Практический совет, которого нет в даташите: при проектировании разводки для этого компонента рекомендуется использовать переходные отверстия (via) диаметром 0,3–0,4 мм, расположенные в шахматном порядке под теплоотводящей площадкой. Они передают тепло на внутренний или обратный слой платы, увеличивая эффективную площадь рассеивания на 30–40 %. Это особенно важно, если плата заключена в герметичный корпус без конвекционного охлаждения.

Почему важен низкий VCE(sat) при токах свыше 500 мА

С технической точки зрения, ключевой параметр для коммутационных применений — напряжение насыщения коллектор-эмиттер. У данной модели VCE(sat) не превышает 0,5 В при токе коллектора 500 мА и токе базы 50 мА. Это означает, что в полностью открытом состоянии на транзисторе рассеивается около 0,25 Вт — вполне приемлемо для корпуса SOT89-3 без дополнительного радиатора.

Для инженера, проектирующего ключевые схемы, важно обеспечить достаточный ток базы для полного насыщения. Рекомендуемое соотношение IC/IB — 10:1, то есть при коммутации 1 А нагрузки ток базы должен составлять не менее 100 мА. Если управляющий контроллер не способен выдать такой ток, целесообразно использовать составную схему (Дарлингтона) или предварительный каскад на маломощном NPN-транзисторе.

Обратите внимание: коэффициент усиления hFE в активном режиме достигает 250, но в режиме насыщения он резко падает. Опираясь на hFE из даташита при расчёте базового резистора для ключевого режима — типичная ошибка, приводящая к неполному открыванию и перегреву.

Подбор замены: на что обратить внимание

Обратите внимание, что BCX53TA имеет повышенное напряжение VCE до 80 В при том же корпусе — это важно при работе с индуктивными нагрузками, где возможны выбросы напряжения. PBSS4160X отличается более низким VCE(sat), что делает его подходящим для батарейных устройств с жёсткими требованиями к КПД.

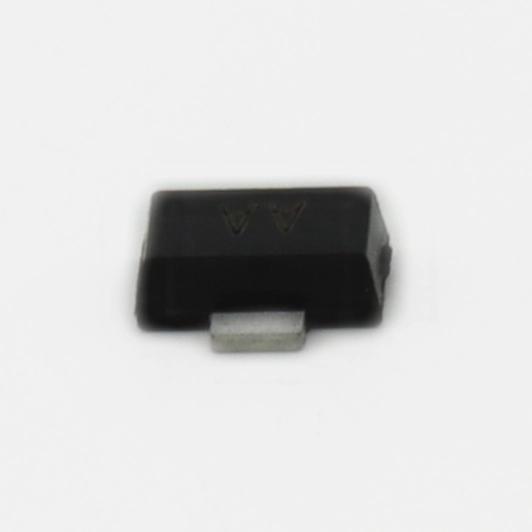

Где применяется биполярный PNP-транзистор

BCX51TA находит применение в следующих устройствах и системах:

• Линейные стабилизаторы питания: данный транзистор используется как регулирующий элемент в LDO-стабилизаторах с выходным током до 1 А, обеспечивая низкое падение напряжения при компактных габаритах.
• Драйверы светодиодных сборок: компонент коммутирует цепи питания LED-матриц в промышленном освещении, работая в ключевом режиме с ШИМ-управлением на частотах до нескольких сотен кГц.
• Платы управления реле и соленоидами: транзистор управляет индуктивными нагрузками в модулях дискретного вывода ПЛК, где встроенный обратный диод защищает кристалл от выбросов ЭДС самоиндукции.

Ключевой вывод: BCX51TA — оптимальный выбор для компактных коммутационных и линейных схем средней мощности, где важны низкое VCE(sat), предсказуемый теплоотвод через плату и совместимость с автоматическим монтажом.
