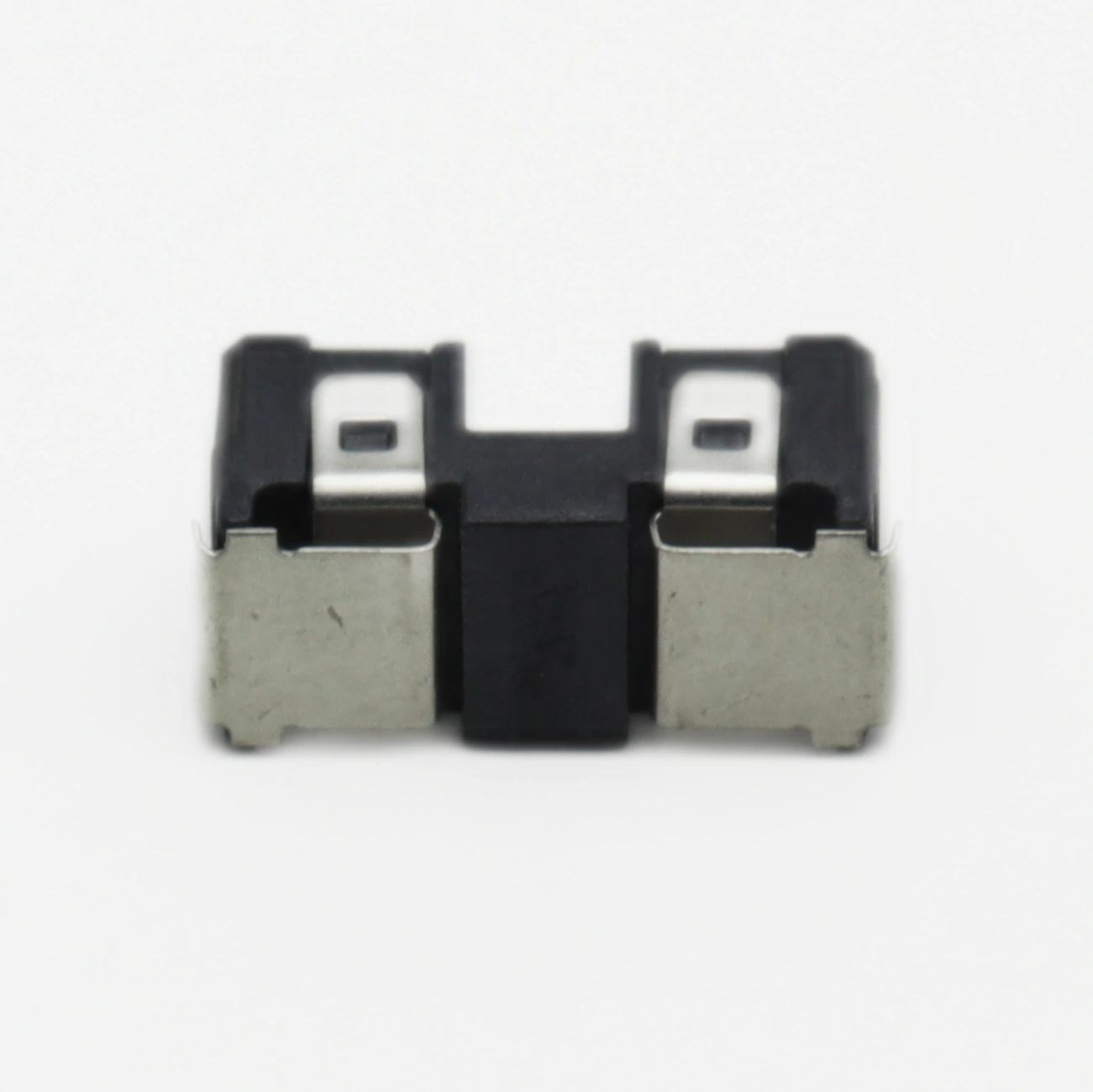

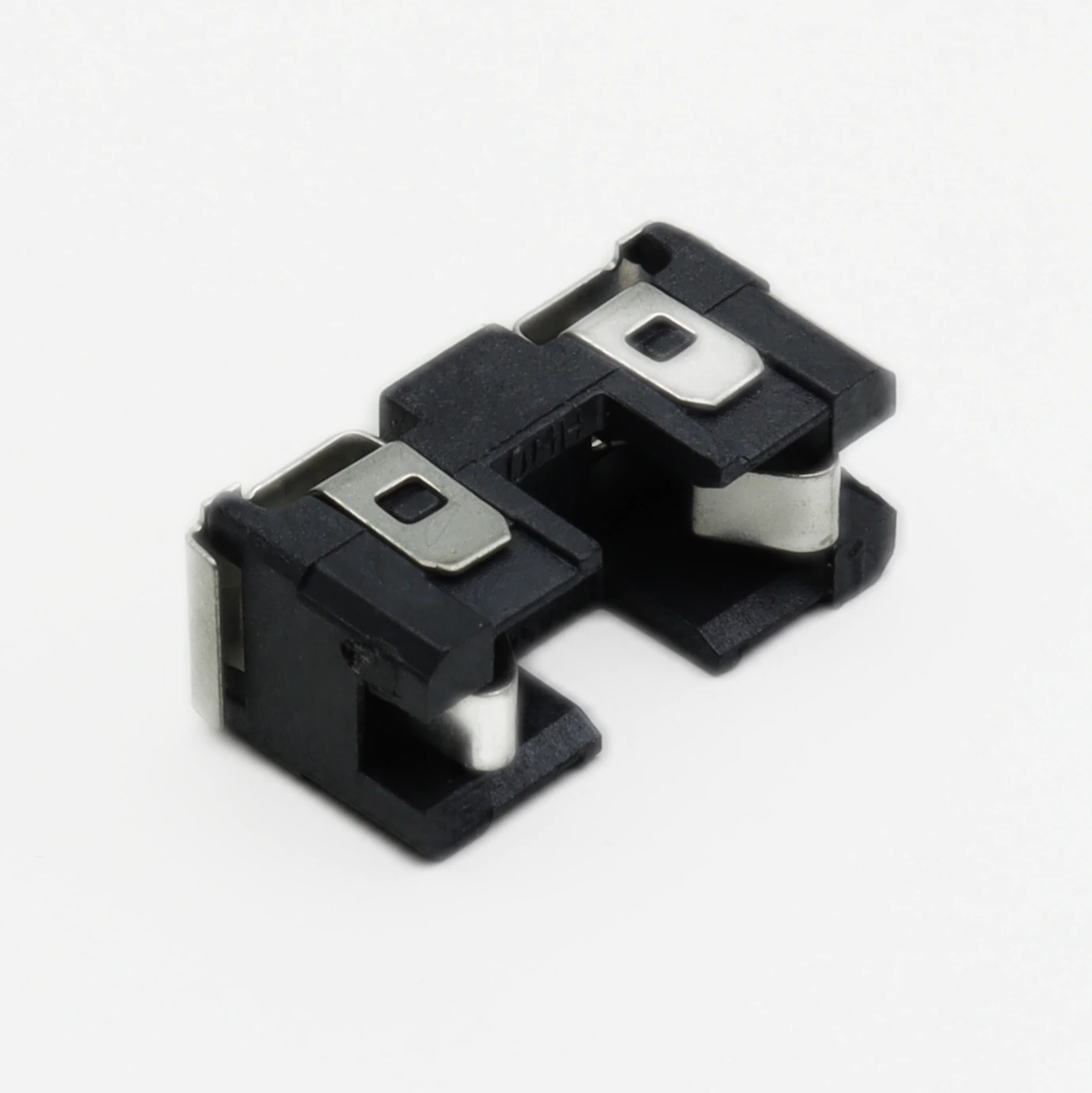

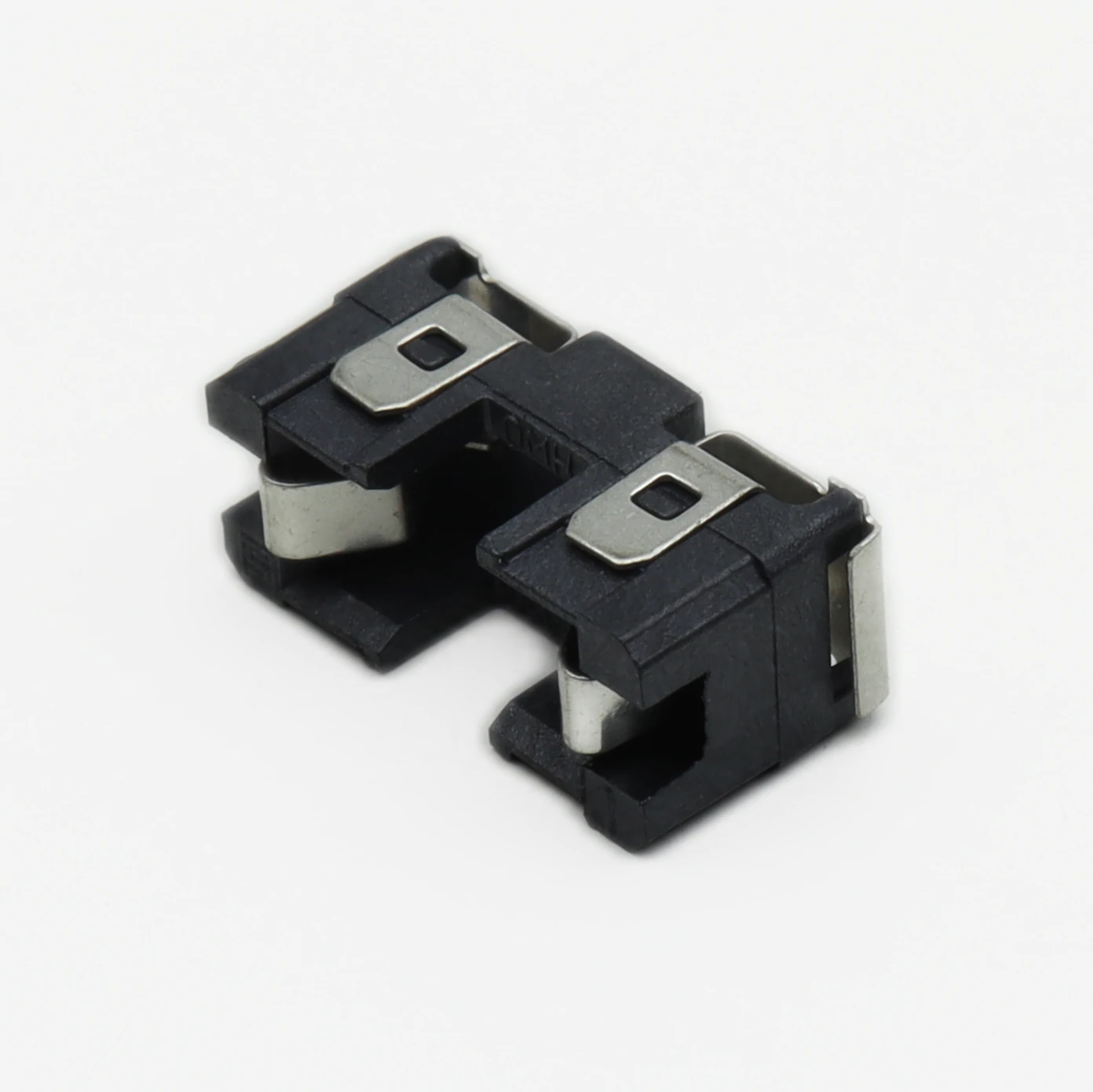

Технический разбор держатель предохранителя 0031.7701.11: особенности поверхностного монтажа

При проектировании компактных плат критично сохранить габариты без потери надежности защитных узлов. Именно это решает держатель предохранителя 0031.7701.11 от Schurter, представленный в разделе держателей для плавких предохранителей. В отличие от проводных и проволочных аналогов, данная модель предлагает низкий профиль и полную готовность к автоматизированной сборке, что сокращает время производства и исключает человеческий фактор при пайке.

На что смотреть при подборе

Важно для применения: держатель предохранителя 0031.7701.11 рассчитан на ток до 5 А и напряжение 125 В, поддерживает картриджные вставки типоразмера 5х20 мм. Контактная группа выполнена из фосфористой бронзы с гальваническим покрытием, а оптимизированная площадка обеспечивает надежную пайку волной или рефлоу. Работает в диапазоне от –40 до +85 °C — подходит для промышленной электроники и бытовых устройств.

Содержание

• Как устроена контактная система
• Особенности поверхностного монтажа
• Типовые ошибки проектировщиков
• Подбор замены и аналоги

Как устроена контактная система

Ключевое отличие этой модели от стандартных корпусных решений кроется в конструкции пружинных контактов. Они спроектированы так, чтобы обеспечивать постоянное прижимное усилие даже при термическом расширении картриджа во время срабатывания. Это критично для цепей с пульсирующей нагрузкой, где обычные держатели склонны к микроотключениям из-за потери упругости. Обратите внимание на геометрию выводов: они рассчитаны на формирование идеального галтели при оплавлении, что минимизирует риск образования трещин в паяном соединении при механических вибрациях.

Особенности поверхностного монтажа

На практике инженеры часто упускают один нюанс при подборе печатной площадки для SMD-держателей на 5 А: при стандартном профиле рефлоу (пик 260 °C) пружинный контакт может временно потерять упругость, если теплоотвод платы недостаточен. Рекомендуем предусмотреть thermal relief-перемычки шириной не менее 0,3 мм и использовать паяльную пасту с безотмывочным флюсом типа No-Clean. Это предотвратит образование микропор в шве и сохранит усилие прижима картриджа даже после нескольких циклов термоудара. Дополнительно стоит проверить совпадение трафарета для паяльной пасты с чертежом footprint — малейшее смещение приведет к перекосу корпуса при оплавлении.

Типовые ошибки проектировщиков

Самая частая проблема при интеграции подобных модулей — игнорирование правила минимального расстояния до соседних компонентов. Из-за компактности корпуса проектировщики размещают рядом электролитические конденсаторы или трансформаторы, что создает тепловую ловушку. В результате температура в зоне пайки превышает расчетную, а долговечность контакта резко падает. Важный нюанс: оставляйте зазор не менее 2 мм по всем осям для конвекционного охлаждения. Также избегайте размещения держателя в зонах максимальной деформации текстолита, например, рядом с крепежными отверстиями под винты, так как механические напряжения передаются напрямую на контактную группу.

Подбор замены и аналоги

Обратите внимание, что 0297005.H имеет выводной монтаж — это важно при ограничении высоты корпуса и автоматической сборке. Если требуется повышенная надежность в условиях высокой влажности, стоит рассмотреть премиальные решения от Eaton, хотя они и уступают в стоимости.
