Технический разбор диода Шоттки 1N5819RLG: нюансы применения в силовых цепях

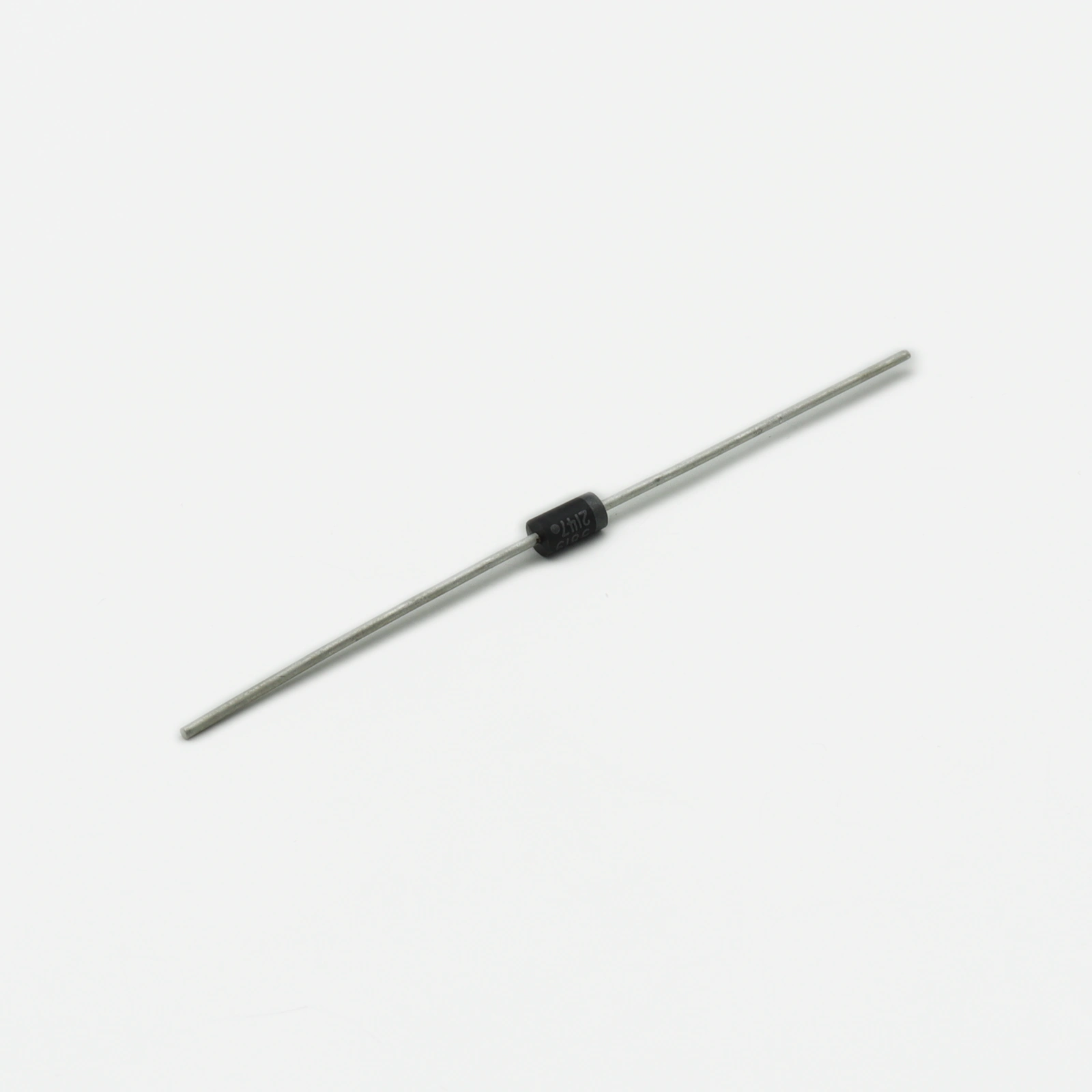

Как защитить чувствительную нагрузку от обратных токов и минимизировать потери на выпрямлении при напряжении до 40 В? Диод Шоттки 1N5819RLG от ON Semiconductor — осевой выпрямительный элемент с барьером Шоттки, рассчитанный на прямой ток 1 А и обратное напряжение 40 В в корпусе DO-41. Эта модель относится к категории диоды выпрямительные - Одиночные и широко применяется в импульсных источниках питания, DC-DC преобразователях и цепях обратной связи.

Ключевые параметры для проектировщика

• Максимальное обратное напряжение (V_R): 40 В
• Средний прямой ток (I_F(AV)): 1 А
• Падение напряжения при I_F = 1 А: не более 0,6 В
• Корпус: осевой DO-41 (осевой вывод)
• Тип: диод Шоттки

Содержание

• Особенности монтажа в осевом корпусе DO-41
• Практические нюансы при работе с 1N5819RLG
• Сравнение с аналогами
• Типовые области применения

Особенности монтажа в осевом корпусе DO-41

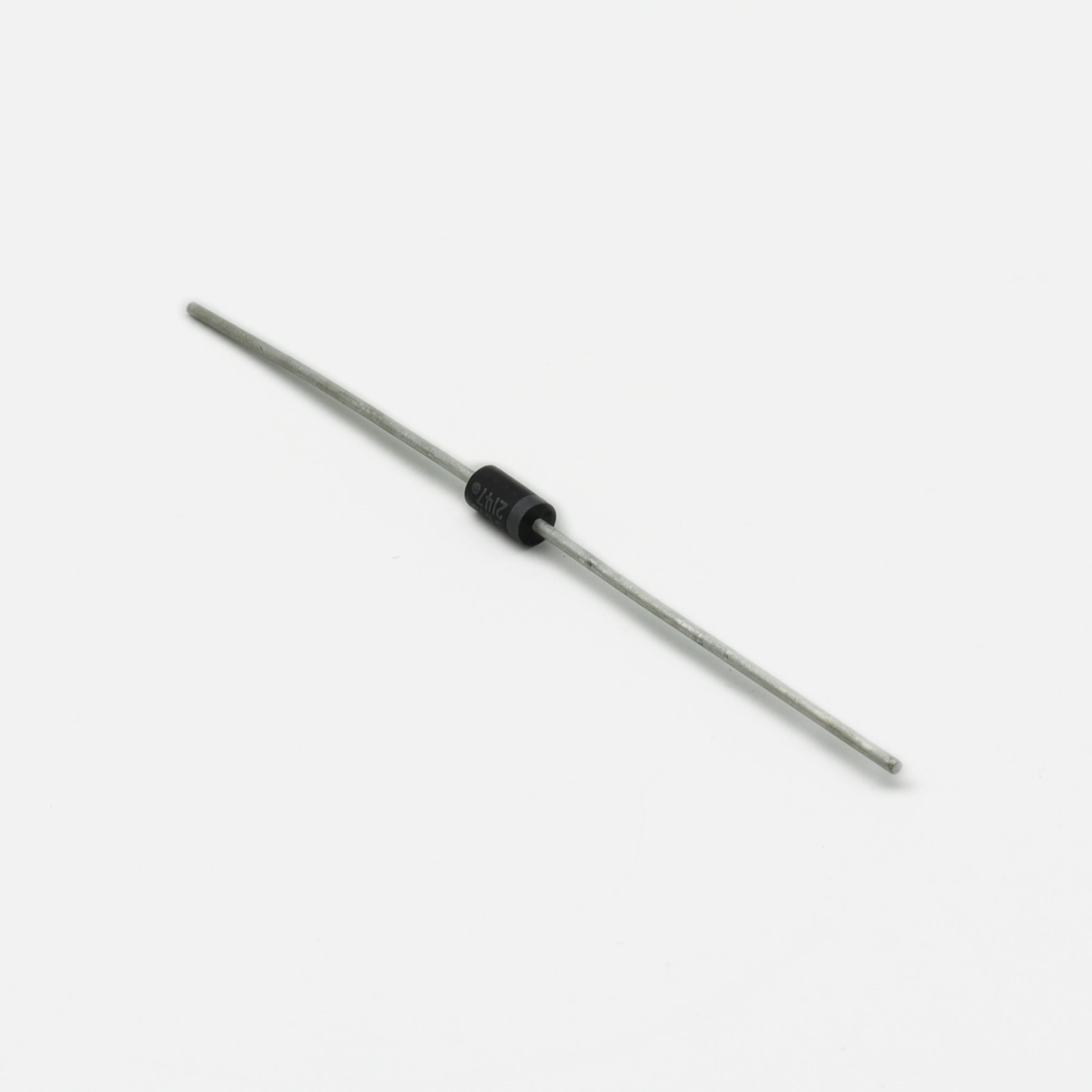

Корпус DO-41 отличается удлинённым цилиндрическим форм-фактором с осевым расположением выводов. При монтаже 1N5819RLG на печатную плату обратите внимание на длину выводов: стандартный шаг составляет около 25,4 мм (1 дюйм), что позволяет устанавливать диод как горизонтально, так и вертикально. Вертикальная установка экономит место на плате, но требует учёта механических вибраций — длинный вывод работает как рычаг и может со временем ослабить паяное соединение.

Важный нюанс: при волновой пайке температура корпуса не должна превышать 260 °C в течение более 10 секунд. Для диодов Шоттки это критично, поскольку перегрев необратимо увеличивает обратный ток утечки. Рекомендуем использовать теплоотвод на выводе во время пайки, если монтаж выполняется вручную.

Практические нюансы при работе с 1N5819RLG

Одно из ключевых преимуществ модели 1N5819RLG — низкое прямое падение напряжения 0,6 В при токе 1 А. Для сравнения, обычный кремниевый выпрямительный диод даёт 0,7–1,1 В. На практике это означает рассеиваемую мощность около 0,6 Вт вместо 1 Вт — разница в 40 % тепла, которое не нужно отводить. При проектировании импульсного источника питания с выходным током до 1 А это позволяет обойтись без радиатора.

Однако есть подводный камень, о котором не всегда пишут в даташите. При работе в цепях с частотой переключения выше 100 кГц ёмкость перехода диода Шоттки (около 110 пФ для 1N5819RLG) начинает существенно влиять на форму сигнала. Если в вашей схеме возникают паразитные колебания на фронте обратного восстановления, рассмотрите установку снабберной RC-цепи параллельно диоду. Резистор 10–47 Ом и конденсатор 100 пФ – 1 нФ обычно достаточно для подавления звона.

Сравнение с аналогами

Обратите внимание, что SS14 при тех же 40 В и 1 А выполнен в SMD-корпусе SMA — это важно, если проект переведён на поверхностный монтаж. Модель 1N5817 от Vishay имеет меньшее напряжение (20 В), но и более низкое падение напряжения 0,45 В — подходит для низковольтных цепей до 12 В, где каждый десятые вольта потерь критичен.

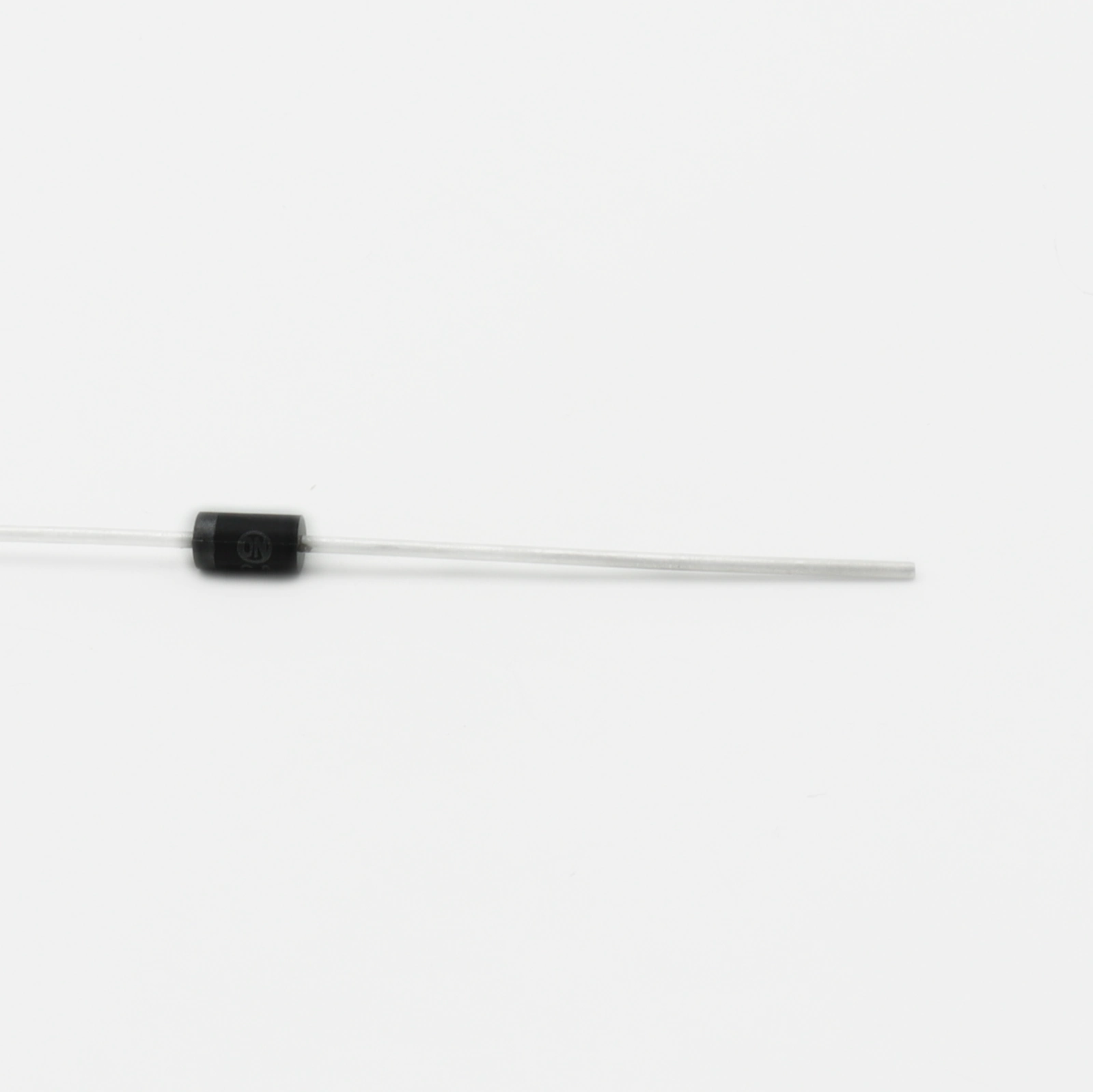

Типовые области применения

1N5819RLG находит применение в следующих устройствах и системах:

• Импульсные блоки питания 5–24 В: обеспечивает эффективное выпрямление на вторичной стороне с минимальными тепловыми потерями благодаря низкому падению напряжения.
• DC-DC понижающие преобразователи: работает как свободновылетающий (flyback) диод в схемах Step-Down, обеспечивая быстрый отклик при частотах до 100 кГц.
• Системы защиты от обратной полярности: включается последовательно с нагрузкой для предотвращения повреждения электроники при ошибочном подключении источника питания.
