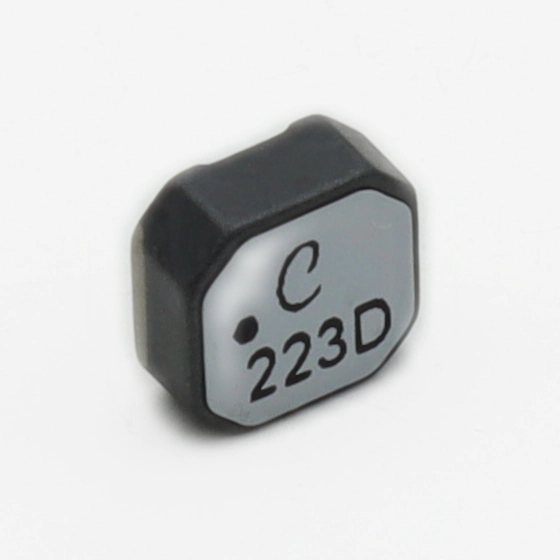

Технический разбор экранированный силовой дроссель LPS4018-223MLB: особенности магнитного экранирования

В отличие от стандартных решений, экранированный силовой дроссель LPS4018-223MLB от Colicraft, представленный в категории индукторы, катушки, дроссели, обеспечивает повышенную стабильность параметров в условиях высокочастотных помех. Инженеры часто сталкиваются с проблемой выбора между компактностью и устойчивостью к насыщению, особенно в импульсных источниках питания. Данная модель решает эту задачу благодаря оптимизированной магнитной цепи, что делает её предпочтительным выбором для плотной компоновки плат.

Кратко о главном

Кратко о главном: модель LPS4018-223MLB имеет индуктивность 22 мкГн, допуск ±20%, рассчитана на ток насыщения 0.65 А. Работает в диапазоне температур от -40 до +125 °С — подходит для промышленной электроники и телекоммуникационного оборудования.

Содержание

• Технические акценты
• Почему выбирают эту серию
• Сравнение решений

Какие технические нюансы критичны при замене?

При подборе замены для этого номинала важно учитывать не только значение индуктивности, но и характер изменения тока насыщения. Для значения 22 мкГн в корпусе 4018 количество витков обмотки выше, чем у младших номиналов серии, что неизбежно влияет на активное сопротивление. Внимательно проверяйте падение напряжения на дросселе при максимальном токе нагрузки, чтобы избежать перегрева в замкнутом пространстве корпуса устройства.

На практике инженеры часто упускают из виду температурный дрейф индуктивности. В отличие от керамических конденсаторов, ферритовые сердечники чувствительны к перегреву. Если ваша схема работает в пограничном режиме, запас по току насыщения должен составлять не менее 30% от пикового значения.

Почему выбирают эту серию для промышленной автоматики?

Серия LPS от Colicraft зарекомендовала себя как надежное решение для цепей фильтрации и сглаживания. Компонент обладает магнитным экранированием, которое минимизирует электромагнитные излучения (EMI). Это критично для устройств, проходящих сертификацию по электромагнитной совместимости.

Кроме того, конструкция выводов обеспечивает надежный контакт при автоматической пайке. Высокая вибростойкость позволяет использовать дроссель в оборудовании, подвергающемся механическим нагрузкам, например, в контроллерах станков или транспортных системах.

Как сопоставить с аналогами?

На рынке присутствуют различные решения схожего форм-фактора. Ниже приведена таблица для быстрого сравнения ключевых параметров.

Обратите внимание, что аналог от TDK имеет slightly lower saturation current — это важно при работе с пиковыми нагрузками. Бюджетные решения могут иметь больший разброс параметров в партии, что требует входного контроля.

Практический совет по тестированию

При входном контроле партии LPS4018-223MLB рекомендуем проверять индуктивность не только на малом сигнале, но и при подмагничивании постоянным током. Для номинала 22 мкГн снижение индуктивности на 30% может наступить уже при 0.5 А, что не всегда очевидно из стандартных таблиц даташита. Используйте тестер с функцией измерения L при DC bias для подтверждения соответствия реальным условиям эксплуатации.

Компонент LPS4018-223MLB от Colicraft можно приобрести с бесплатной доставкой через Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Colicraft.
