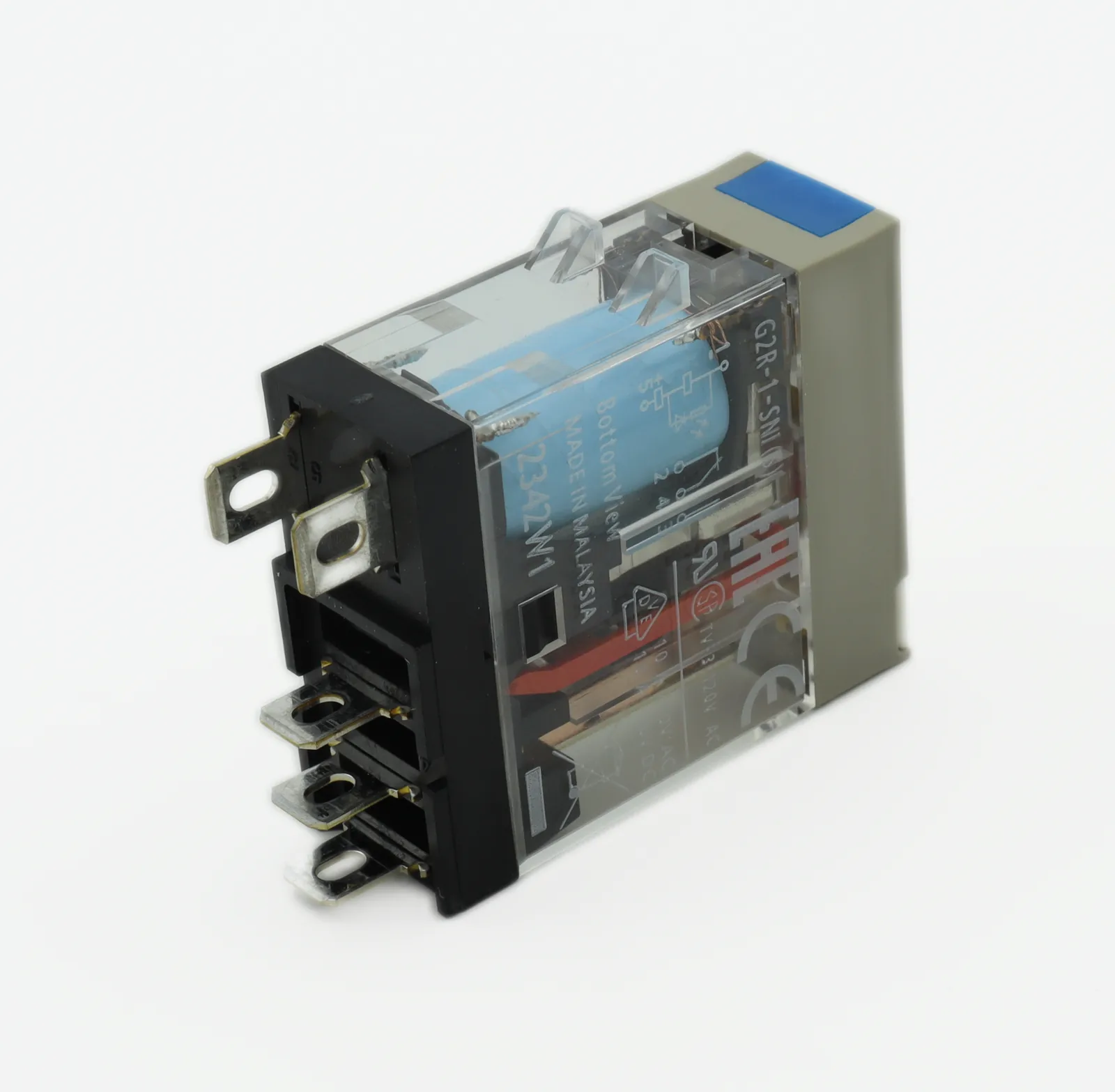

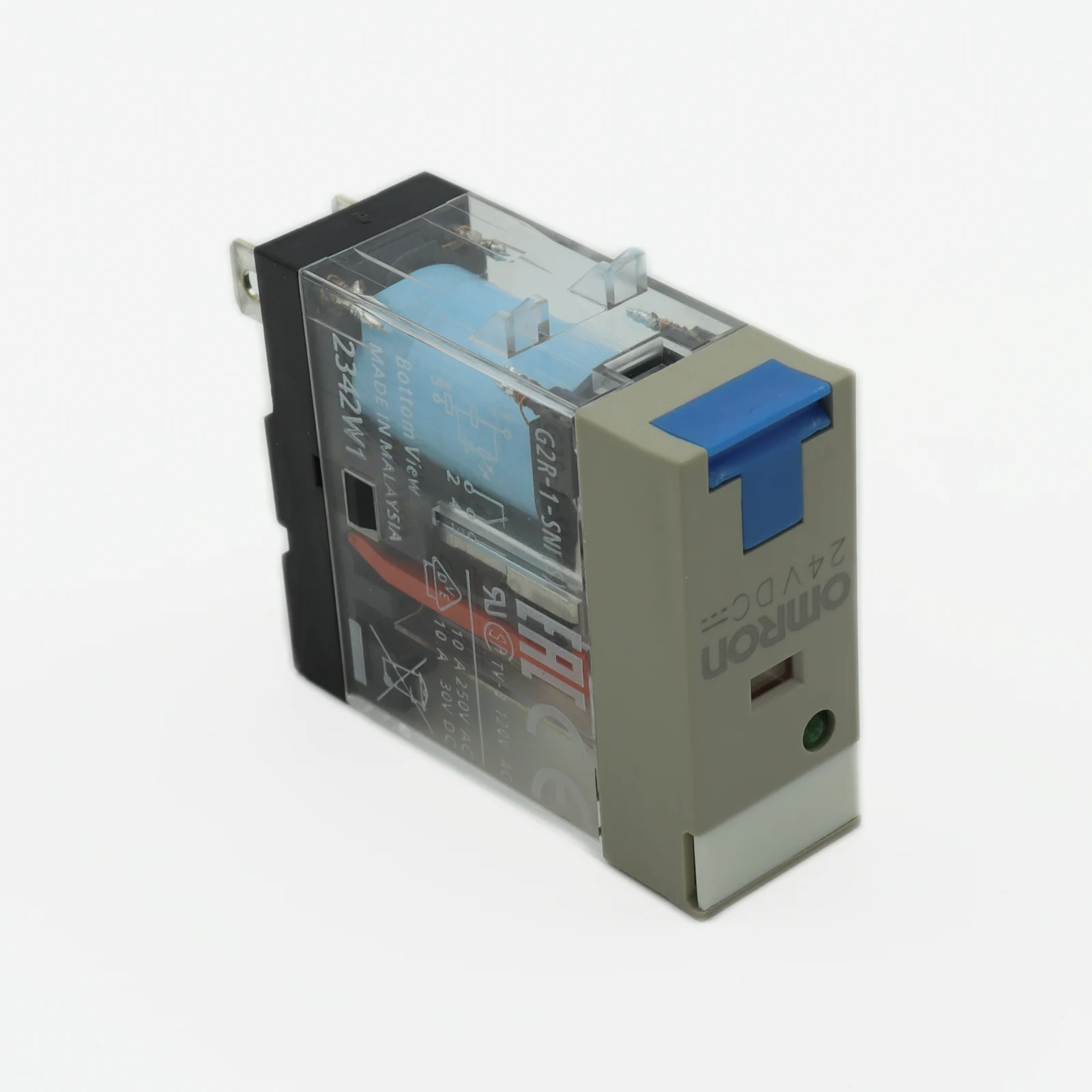

Технический разбор электромагнитного реле G2R-1-SNI 24VDC (S): нюансы коммутации индуктивных нагрузок

Как обеспечить стабильную коммутацию индуктивной нагрузки без преждевременного износа контактов? Электромагнитное реле G2R-1-SNI 24VDC (S) от OMRON, представленное в разделе электромеханических компонентов реле, решает эту задачу благодаря продуманной конструкции контактной группы и обмотки. Данная модель сочетает компактные габариты с коммутационным током до 10 А, что делает её востребованной в щитах автоматики и промышленных контроллерах.

Ключевые параметры для проектировщика

Важно для применения: G2R-1-SNI 24VDC (S) имеет обмотку с номинальным напряжением 24 В DC, контактную группу типа SPDT (переключающий контакт) и максимальный коммутируемый ток 10 А. Реле рассчитано на работу в диапазоне температур от −40 до +70 °C — подходит для эксплуатации в неотапливаемых шкафах управления.

Содержание

• Как защитить контакты от индуктивных выбросов?
• Какие нюансы монтажа учесть?
• Чем заменить при необходимости?
• В каких устройствах используется?

Как защитить контакты от индуктивных выбросов?

При коммутации обмоток соленоидов, электромагнитных клапанов или малых двигателей на контактах реле неизбежно возникает ЭДС самоиндукции. Для реле G2R-1-SNI 24VDC (S) это критично: дуга на размыкающем контакте сокращает ресурс переключений и повышает переходное сопротивление. На практике инженеры устанавливают RC-цепочку (100 Ом + 100 нФ) параллельно контактам или варистор типа S20K275 на нагрузке. При работе с нагрузками свыше 5 А индуктивного характера рекомендуется дополнительно использовать диод Шоттки в обратном включении непосредственно на катушке нагрузки — это снижает пиковое напряжение до уровня, безопасного для контактной группы.

Ещё один нюанс, о котором редко пишут в документации: при параллельном подключении нескольких реле в одном щите индуктивные выбросы суммируются. В таких случаях целесообразно разнести силовые и сигнальные линии жгутования или применить ферритовые кольца на кабельных сборках.

Какие нюансы монтажа учесть?

Реле G2R-1-SNI 24VDC (S) выпускается в корпусе для монтажа на печатную плату с выводными контактами. При пайке важно соблюдать температурный профиль: максимальная температура паяльника — 260 °C, время контакта жала с выводом — не более 5 секунд. Превышение этого лимита приводит к деградации флюса внутри герметичного корпуса и, как следствие, к межвитковому замыканию обмотки.

Обратите внимание на ориентацию корпуса при установке: маркировка выводов расположена на верхней грани. При волновой пайке рекомендуется использовать паллету с фиксаторами, чтобы реле не сместилось под действием конвекционных потоков в печи.

Чем заменить при необходимости?

Обратите внимание, что HF46F/024-HS1 имеет аналогичные электрические характеристики, но отличается уменьшенным механическим ресурсом — это важно при частых переключениях свыше 100 000 циклов. Модель SRD-24VDC-SL-C подходит для нетребовательных применений, однако её контактная группа не рассчитана на коммутацию индуктивных нагрузок без дополнительной защиты.

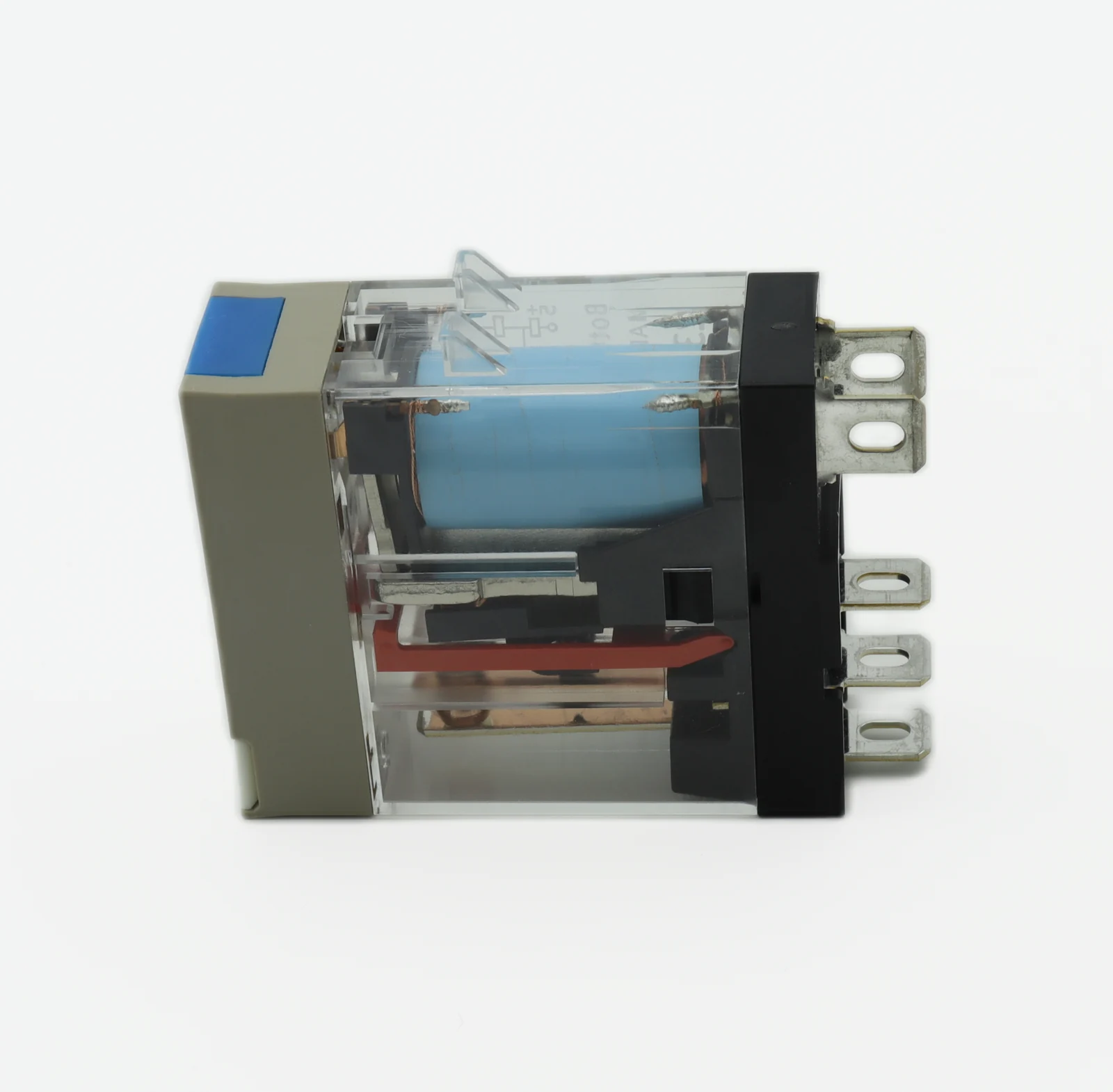

Примеры практического применения

G2R-1-SNI 24VDC (S) находит применение в следующих устройствах и системах:

• Щиты управления HVAC: обеспечивает коммутацию цепей управления вентиляционными клапанами и трёхходовыми кранами с напряжением питания 24 В DC.
• Промышленные контроллеры ПЛК: служит выходным каскадом дискретных модулей для управления исполнительными механизмами на производственной линии.
• Системы пожарной сигнализации: коммутирует цепи оповещения и дымоудаления, обеспечивая надёжное срабатывание при аварийных ситуациях.
