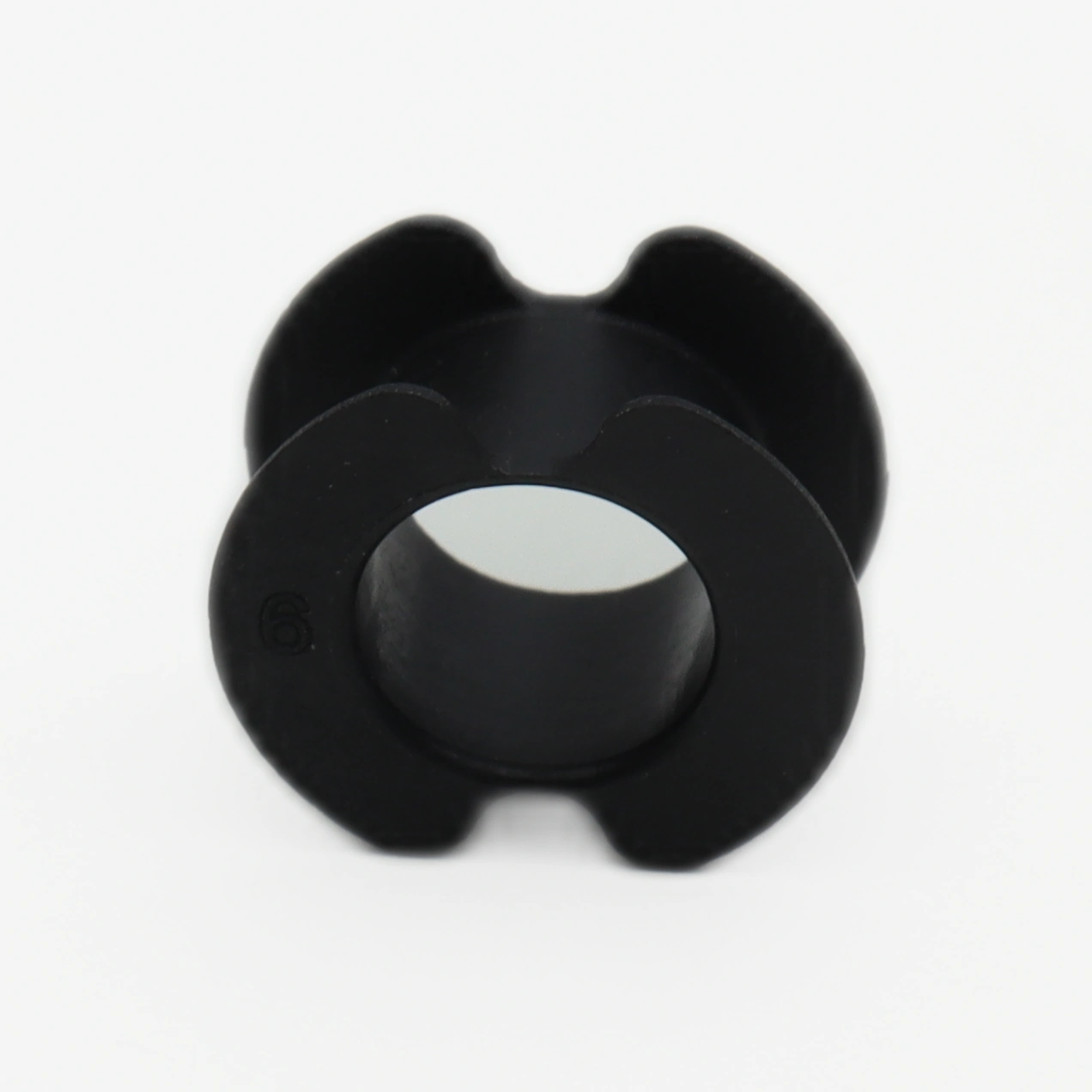

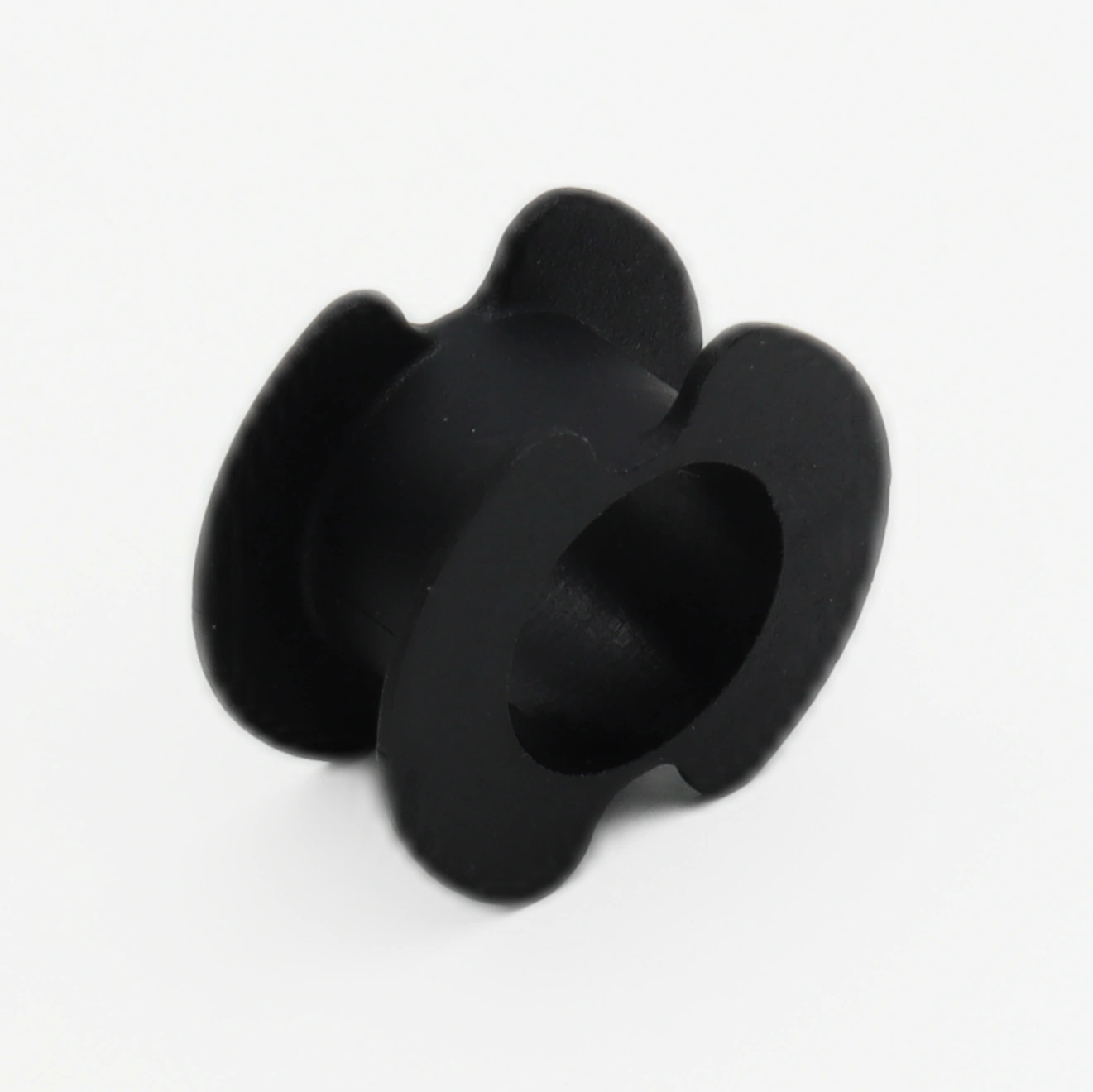

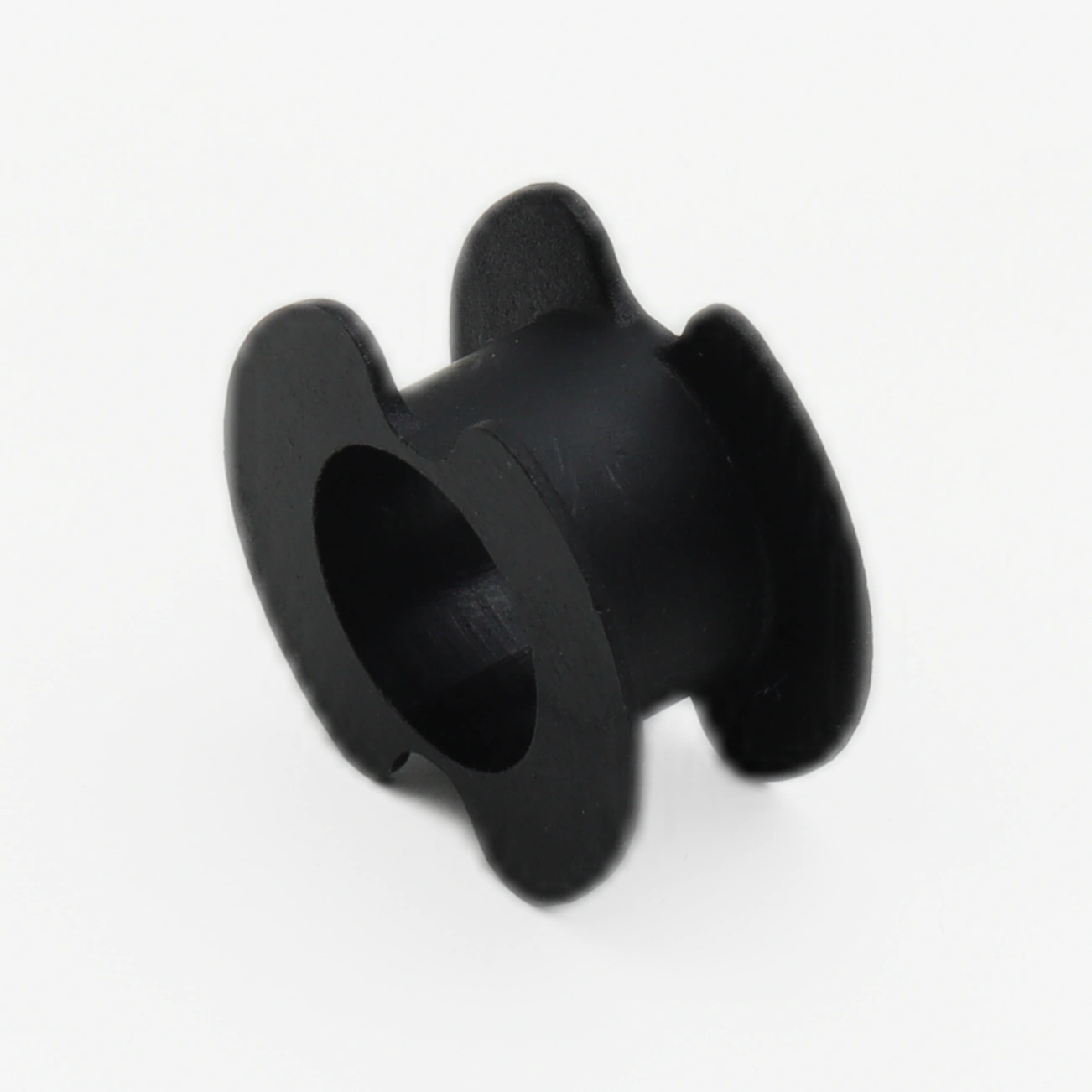

Технический разбор Ферритовый сердечник B65542BT1: особенности механической фиксации

При проектировании импульсных блоков питания инженеры часто сталкиваются с нестабильностью индуктивности из-за температурных дрейфов магнитопровода и потерь на гистерезис. Именно это решает ферритовый сердечник B65542BT1 от Epcos, представленный в каталоге магнитных компонентов - катушки трансформатора, катушки индуктивности в разделе Бобины, Крепления. Модель обеспечивает предсказуемое поведение в силовых цепях за счёт оптимизированного состава материала и точной геометрии половин, что критично для контуров с высокими пульсациями тока.

На что смотреть при подборе

• Материал: N87 (феррит с низким уровнем потерь)
• Форма: T42 (EI-подобный магнитопровод)
• Al-фактор: 1050 нГн/вит²
• Эффективная длина пути: 83,4 мм
• Эффективное сечение: 196 мм²

Содержание

• Какие аналоги подойдут для замены?
• Как правильно собрать магнитопровод?
• Типовые ошибки при интеграции в схему

Какие аналоги подойдут для замены?

Обратите внимание, что аналоги от Ferroxcube и TDK имеют незначительные отклонения в Al-факторе — это важно при точной настройке контура обратной связи в импульсных блоках питания. Выбор замены должен учитывать не только геометрию, но и частотные характеристики материала.

Как правильно собрать магнитопровод?

Монтаж половин сердечника требует соблюдения соосности и равномерного прижима. Важный нюанс: при фиксации B65542BT1 избегайте избыточного механического давления на грани, так как это может привести к микротрещинам в феррите и изменению магнитной проницаемости. Используйте нейлоновые ленты или специальные скобы, которые равномерно распределяют нагрузку по периметру. На практике предварительная очистка стыковочных поверхностей от пыли улучшает магнитную связь и снижает паразитное сопротивление. Для повышения надёжности рекомендуется применять термостойкий клей по периметру, не заполняя центральный стержень, чтобы сохранить заводской зазор.

Типовые ошибки при интеграции в схему

Инженеры часто допускают ошибку, пытаясь самостоятельно шлифовать стыковочные плоскости для подгонки индуктивности. Это нарушает заводскую геометрию зазора и приводит к непредсказуемому насыщению магнитопровода при пиковых нагрузках. Вместо механической обработки используйте калиброванные дистанционные прокладки из немагнитных материалов. Кроме того, игнорирование температурного коэффициента материала N87 может вызвать дрейф параметров при нагреве дросселя выше 80 °C. Всегда проверяйте точку насыщения в реальных рабочих условиях, а не только на стенде при комнатной температуре.

Epcos B65542BT1 доступен к отгрузке — оформите заказ на сайте.
