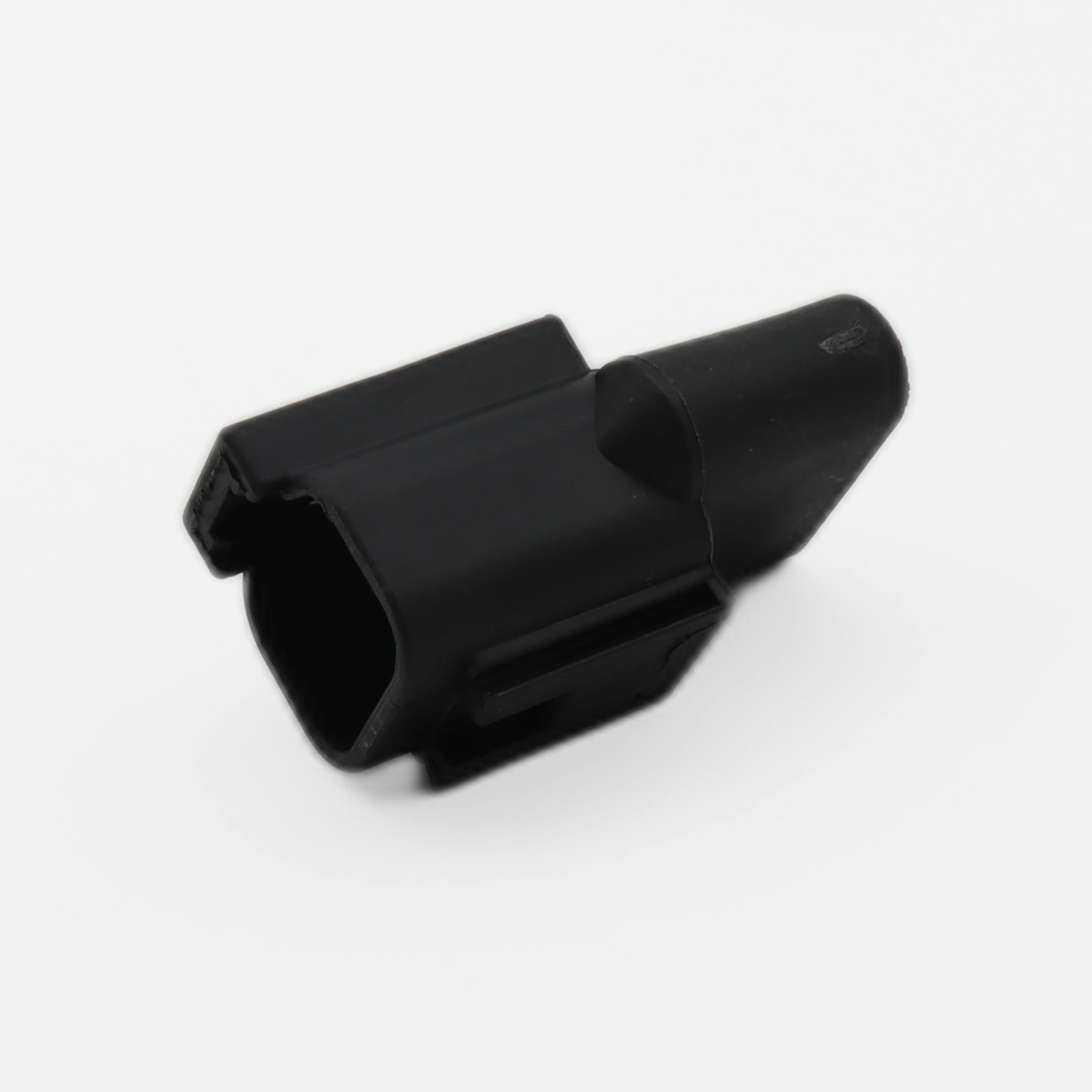

Технический разбор герметичного разъёма DT04-2P-RT01, особенности монтажа фланцевого крепления

Как обеспечить надёжное герметичное соединение в условиях постоянной вибрации и попадания влаги? Именно эту задачу решает DT04-2P-RT01 от TE Connectivity Deutsch Connectors — герметичный 2-контактный разъём-розетка с фланцевым креплением, представленный в разделе Прямоугольные соединители. Модель разработана для применения в агрессивных средах, где стандартные решения быстро выходят из строя.

Ключевые параметры для проектировщика

Важно для применения: данный разъём имеет 2 контакта серии Size 16, рассчитан на ток до 13 А на контакт, выполнен в корпусе из термопласта с силиконовыми уплотнителями. Работает в температурном диапазоне от -55°C до +125°C — подходит для промышленной и автомобильной электроники.

Содержание

• Конструктивные особенности корпуса
• Нюансы монтажа и обжима
• Совместимость и аналоги
• Где применяется

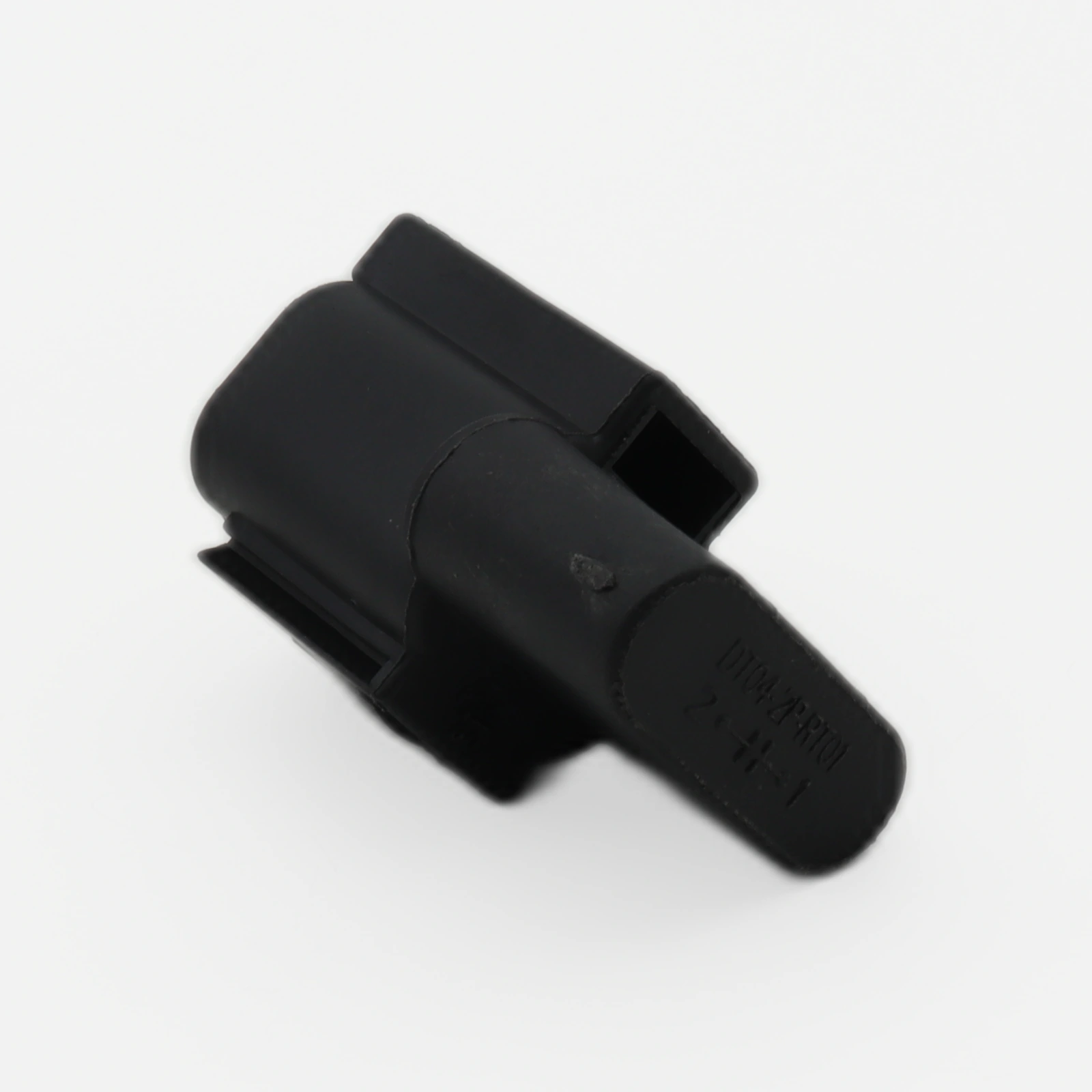

Конструктивные особенности корпуса

С технической точки зрения, эта модель выделяется среди стандартных разъёмов серии DT наличием фланцевого крепления. Фланец позволяет жёстко зафиксировать соединение на панели или корпусе устройства, что критично при работе в условиях механических нагрузок. Силиконовые уплотнители обеспечивают степень защиты IP67/IP68 при правильном mating-соединении.

Контакты серии Size 16 поддерживают сечение проводов от 14 до 18 AWG (0.5–2.0 мм²), что делает устройство универсальным для силовых и сигнальных цепей. Корпус из высококачественного термопласта устойчив к воздействию масел, топлива и большинства промышленных растворителей.

Нюансы монтажа и обжима

Практический аспект, который стоит учесть: при установке фланцевого разъёма на металлическую панель используйте неопреновую прокладку толщиной 1-1.5 мм между фланцем и поверхностью. Это компенсирует неровности монтажа и предотвращает деформацию корпуса при затяжке крепёжных винтов. Для обжима контактов Size 16 применяйте инструмент с матрицей, обеспечивающей F-образный профиль обжима — это гарантирует газовую герметичность соединения и минимизирует переходное сопротивление.

Обратите внимание, что ответная часть (plug) должна иметь соответствующую серию контактов. Использование mismatched контактов приводит к повышенному сопротивлению и перегреву в точке соединения.

Совместимость и аналоги

При выборе между DT04-2P-RT01 и AT04-2P учитывайте наличие фланца: первый лучше для панельного монтажа, второй — для кабельных сборок без фиксации на корпусе.

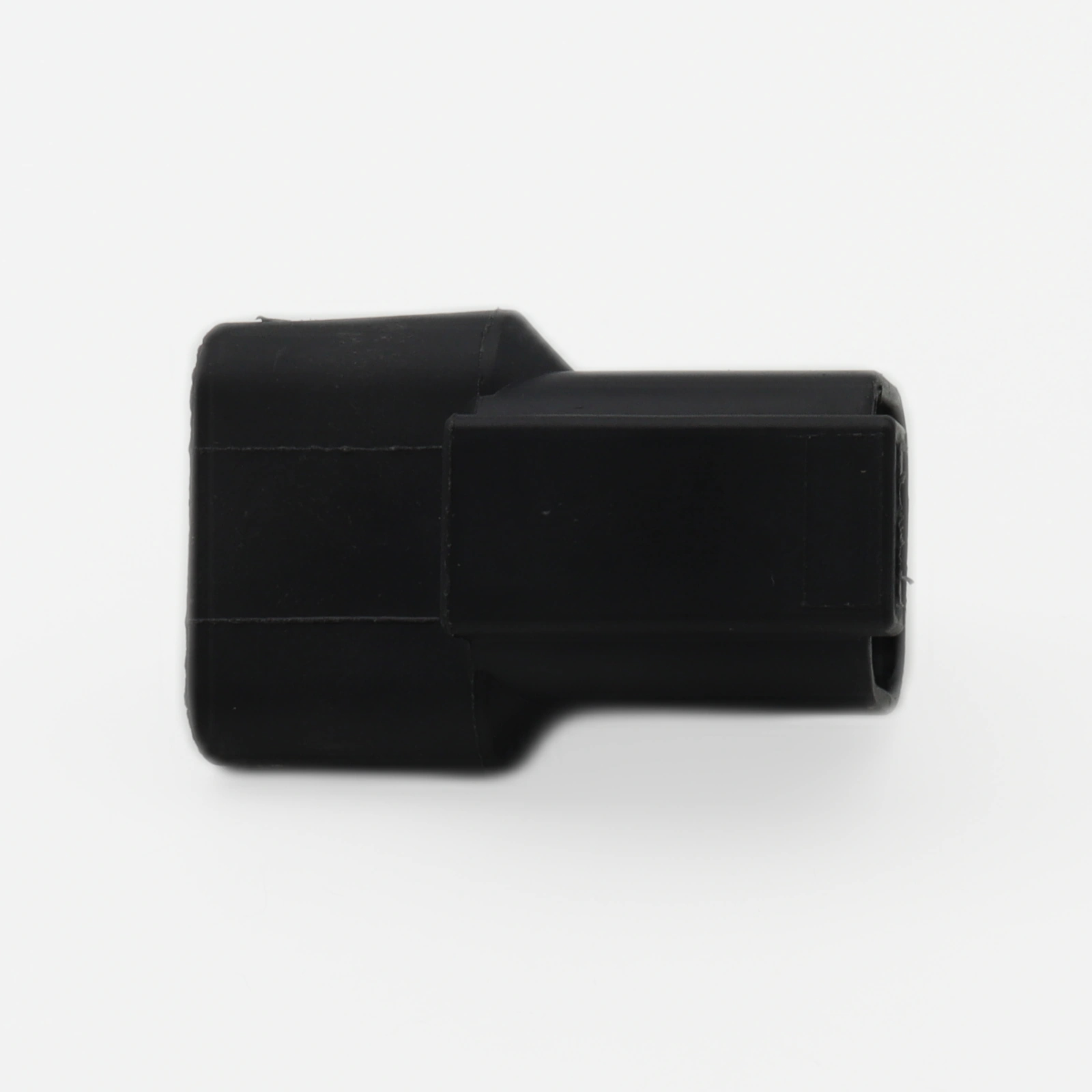

Где применяется герметичный разъём

DT04-2P-RT01 находит применение в следующих устройствах и системах:

• Промышленные контроллеры: обеспечивает герметичный ввод датчиков и исполнительных устройств в шкафах автоматики с высокой влажностью.
• Мобильная спецтехника: используется для подключения осветительных приборов и сенсоров на строительной и сельскохозяйственной технике.
• Морское оборудование: применяется в системах навигации и связи на судах благодаря устойчивости к солёной воде и вибрации.

Ключевой вывод: эта модель — оптимальное решение для harsh-environment применений, где требуется надёжное панельное соединение с защитой от влаги и вибрации.

Нужен этот компонент? Проверьте наличие DT04-2P-RT01 на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте TE Connectivity Deutsch Connectors.
