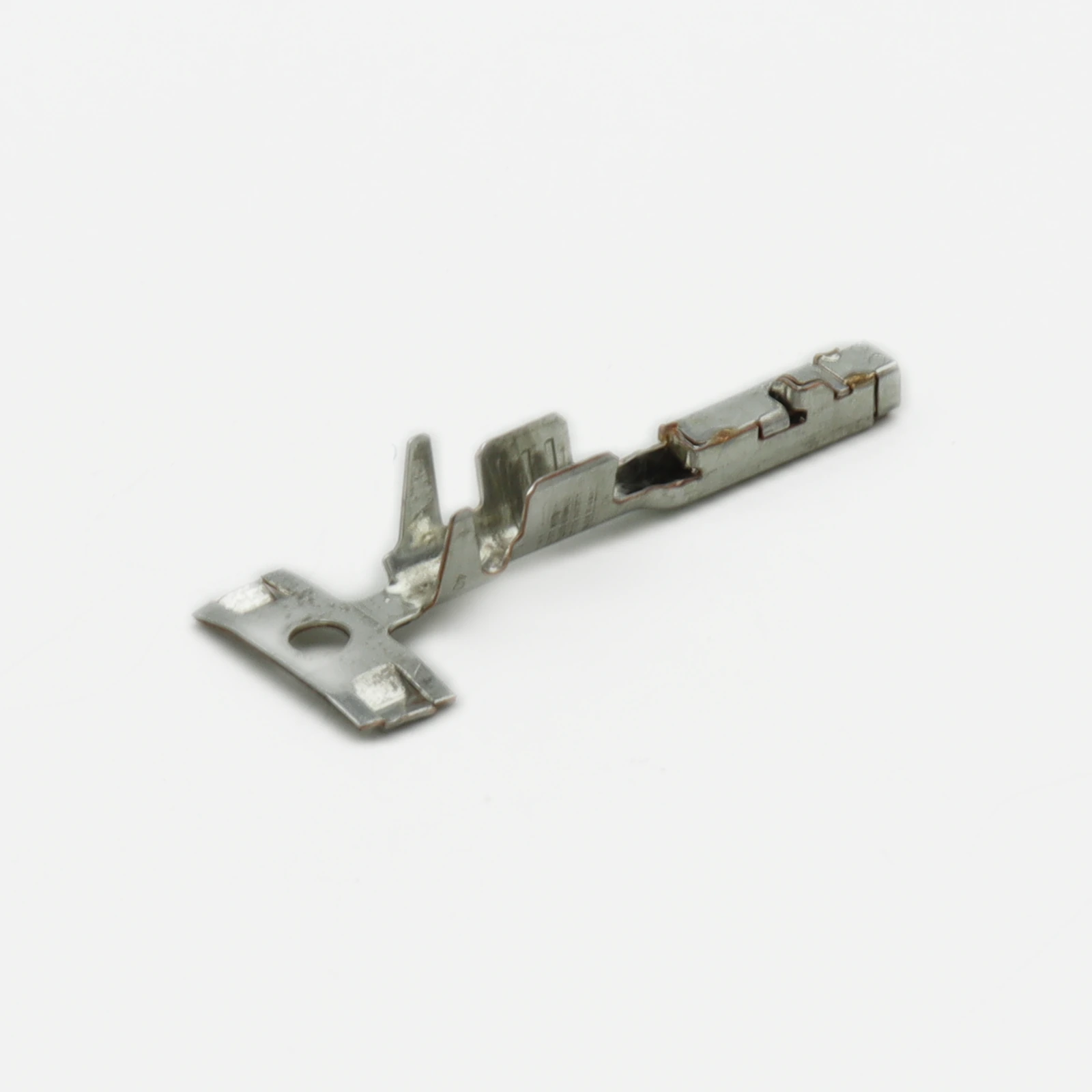

Технический разбор гнездового контакта 1452503-1: особенности обжима проводов 15–17 AWG

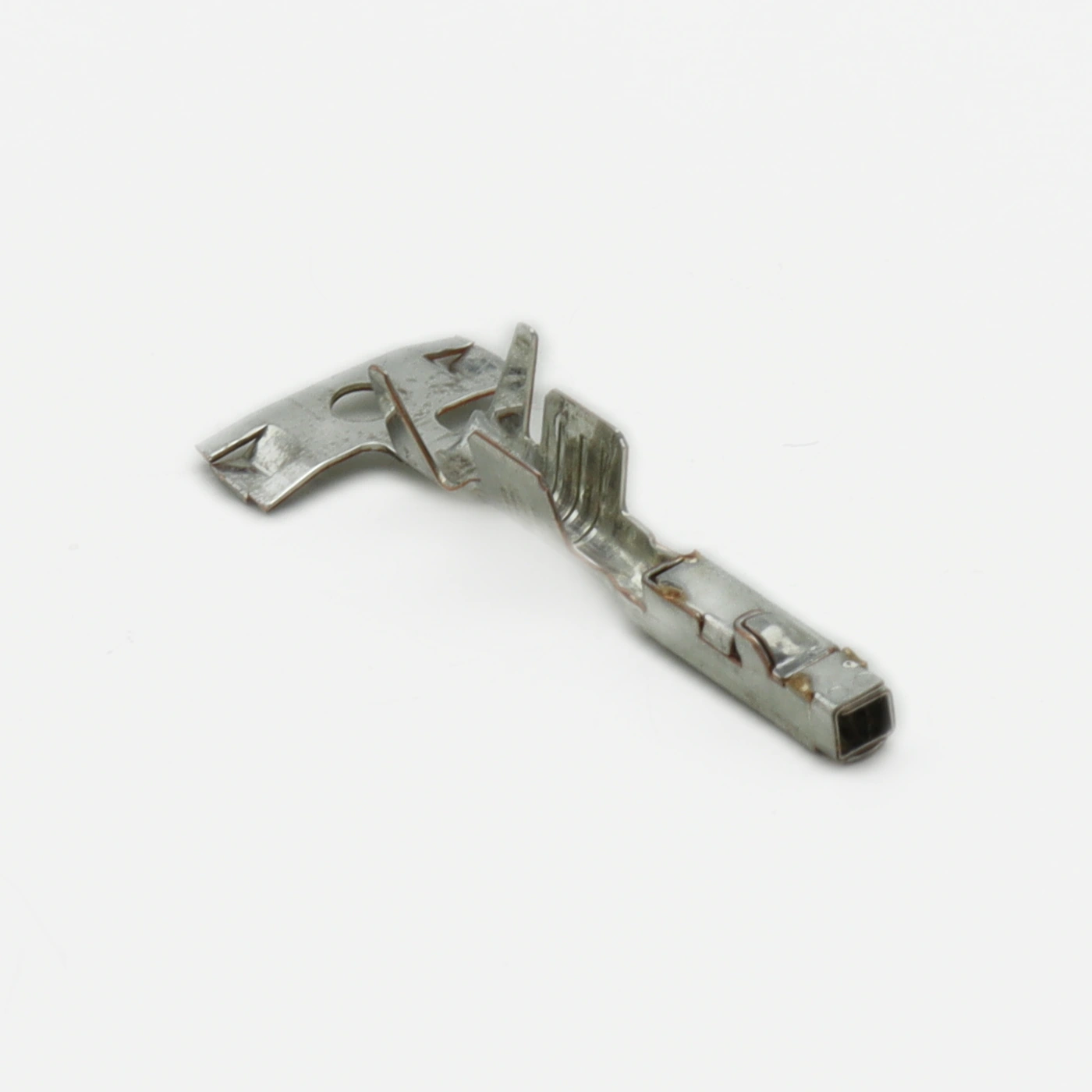

Как обеспечить стабильный электрический контакт в условиях постоянной вибрации и перепадов температур? Гнездовой контакт 1452503-1 от TE Connectivity AMP Connectors решает эту задачу за счёт оптимизированной геометрии пружинного элемента и луженого покрытия рабочей поверхности. Данная модель представлена в разделе Прямоугольные разъемы - Контакты и предназначена для создания надёжных разборных соединений в промышленных и автомобильных приложениях.

Важно для применения

Ключевые параметры: этот разъём рассчитан на обжим проводов сечением 15–17 AWG (0,75–1,5 мм²), имеет луженое покрытие контактной зоны, обеспечивает стабильное переходное сопротивление в диапазоне рабочих температур от -40°C до +105°C. Подходит для автоматизированного и ручного монтажа.

Содержание

• Особенности контактной системы
• Подбор инструмента для обжима
• Совместимость и аналоги
• Где применяется

Особенности контактной системы

С технической точки зрения, ключевое преимущество этой модели — двухточечная зона контакта с радиальным поджатием. Такая конструкция компенсирует допуски на сечение провода и обеспечивает стабильное усилие извлечения даже после многократных циклов сочленения. Луженое покрытие снижает риск окисления при эксплуатации во влажной среде, что критично для уличных шкафов автоматики и транспортных систем.

Практический аспект, который стоит учесть: при работе с многожильным проводом 16 AWG (1,0 мм²) рекомендуется использовать наконечник-втулку длиной 8 мм. Это предотвращает распушивание жил при вставке в гнездо и снижает риск короткого замыкания между соседними контактами в многопозиционных корпусах.

Подбор инструмента для обжима

Для обеспечения заводского качества соединения необходим специализированный обжимной инструмент с матрицей под сечение 15–17 AWG. При ручном монтаже важно контролировать усилие: недостаточный обжим приводит к повышенному переходному сопротивлению и нагреву, а избыточный — деформирует пружинный элемент и снижает усилие удержания в корпусе.

Важный нюанс: после обжима обязательно проверьте калибром соответствие высоты профиля обжима спецификации производителя. Отклонение более 0,1 мм от номинала указывает на износ матрицы или неверную настройку инструмента.

Совместимость и аналоги

Обратите внимание, что 0462-201-16141 имеет никелевое покрытие — это важно при эксплуатации в агрессивных средах с повышенной температурой.

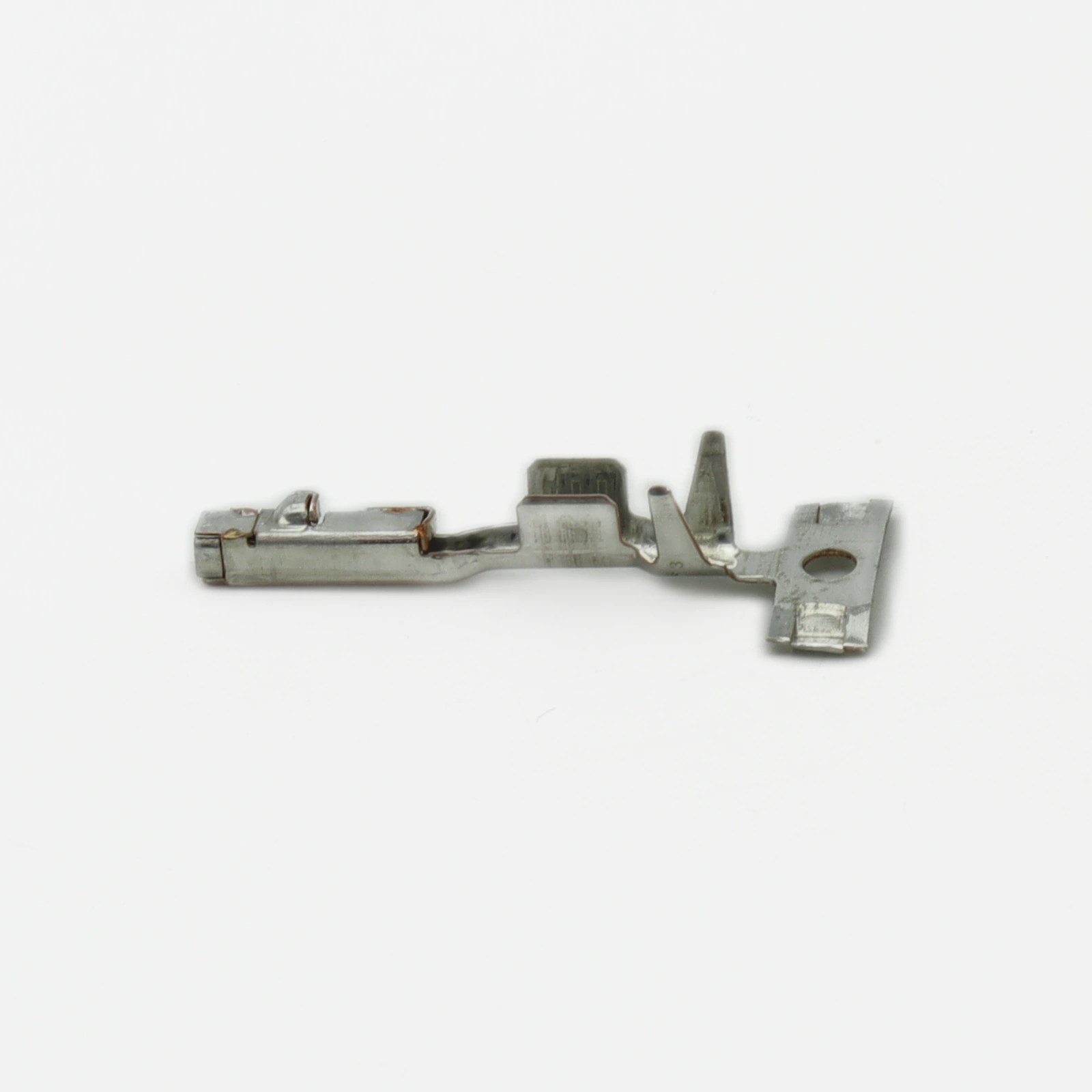

Типовые области применения

1452503-1 находит применение в следующих устройствах и системах:

• Промышленные контроллеры: обеспечивает надёжное подключение датчиков и исполнительных устройств в условиях вибрации от работающего оборудования.
• Автомобильная электроника: используется в блоках управления двигателем и системах освещения, где требуется устойчивость к температурным циклам.
• Щиты автоматики: позволяет создавать модульные соединения между клеммными колодками и платами ввода-вывода без пайки.

Ключевой вывод: этот разъём оптимален для приложений, где требуется баланс между стоимостью и надёжностью контакта в условиях умеренной вибрации и влажности.
