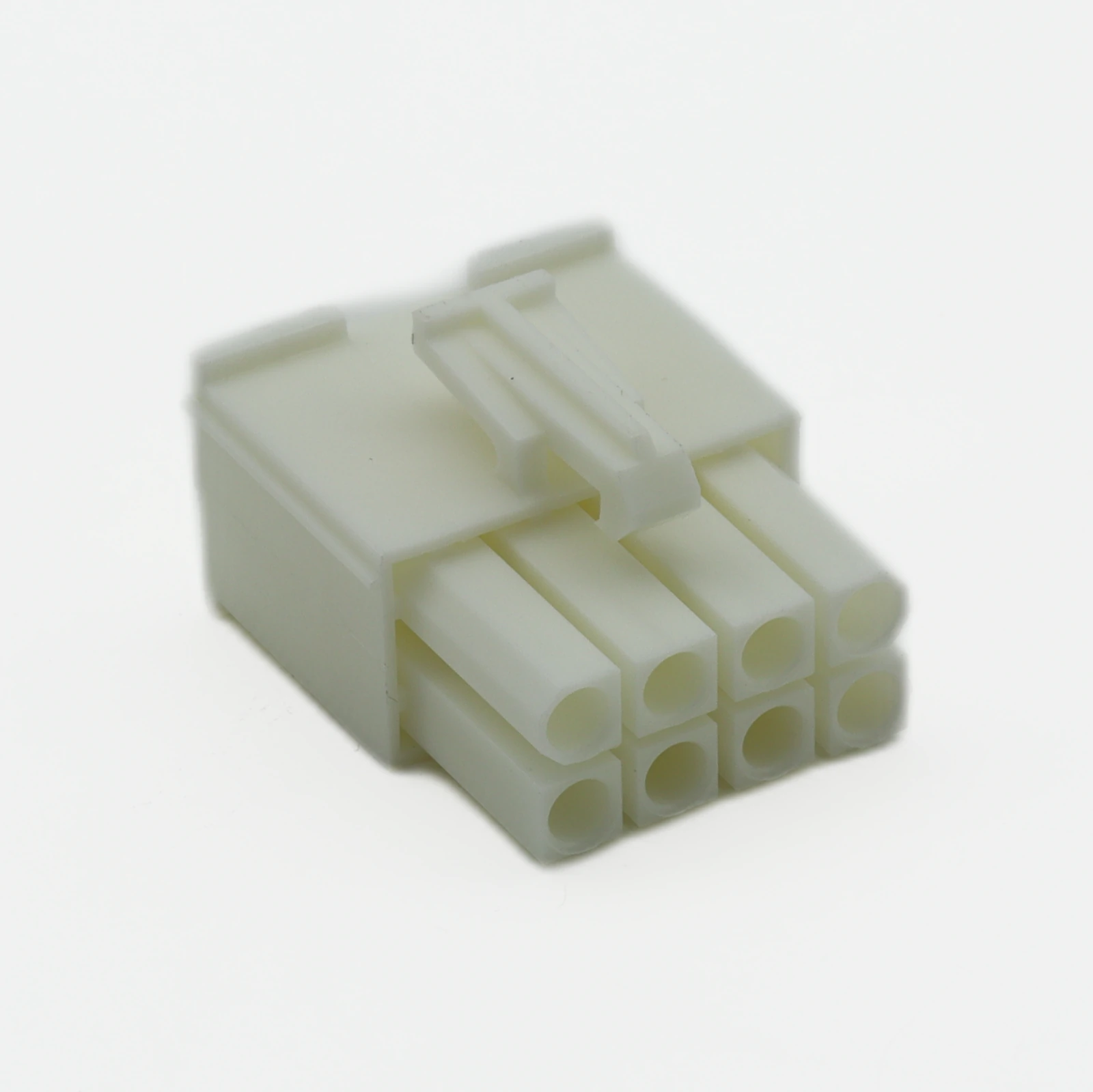

Технический разбор корпусной вилки разъёма 770579-1, нюансы фиксации контактов

Как обеспечить стабильное соединение проводов в условиях ограниченного пространства монтажной панели? Корпусная вилка разъёма 770579-1 от TE Connectivity — это 8-контактный корпус (housing) с шагом 4,14 мм, предназначенный для формирования надёжного разборного соединения. Данный компонент представлен в разделе Прямоугольные разъемы - Корпуса и ориентирован на задачи, где требуется многократное сочленение без потери качества контакта.

Ключевые параметры для проектировщика

• Тип: корпусная вилка (plug housing), без контактов
• Количество позиций: 8
• Шаг контактов: 4,14 мм
• Серия: Mini-Universal MATE-N-LOK
• Материал корпуса: нейлон, UL 94V-0

Содержание

• Какие особенности монтажа у корпусной вилки?
• Совместимость и аналоги
• Типовые области применения
• Ключевой вывод

Какие особенности монтажа у корпусной вилки?

С технической точки зрения, корпус 770579-1 не содержит контактов — они подбираются и устанавливаются отдельно из ассортимента серии MATE-N-LOK. Это даёт инженеру гибкость: можно использовать контакты разного сечения в одном корпусе. Важно учитывать, что фиксация контакта в корпусе осуществляется через упругую защёлку (lance), и для корректного извлечения контакта потребуется специальный инструмент — съёмник контактов (extraction tool). Без него велик риск деформации защёлки и повреждения корпуса.

Практический аспект, который стоит учесть: при сборке жгута рекомендуется сначала обжать контакт, затем вставить его в корпус до характерного щелчка, и только после этого протянуть провод через кабельный вывод. Если протягивать провод до установки контакта в корпус, усилие может сместить обжатый контакт внутри гнезда и нарушить электрическое соединение. Для 8-позиционного корпуса порядок установки контактов — с первого по восьмой, начиная с ряда, ближайшего к ключевому выступу (keyway).

Обратите внимание, что корпус имеет поляризационный ключ, исключающий неправильное сочленение с ответной частью. При проектировании платы или панели необходимо预留 (заранее предусмотреть) зазор не менее 5 мм вокруг корпуса для удобства монтажа и обслуживания.

Совместимость и аналоги

При выборе между данным компонентом и аналогом 350779-1 учитывайте тип поляризации: 770579-1 использует стандартный ключ серии MATE-N-LOK, тогда как 350779-1 имеет универсальный ключ, совместимый с несколькими типами ответных частей. Первый лучше для серийного производства с фиксированной конфигурацией, второй — для прототипирования и опытных партий.

Типовые области применения

770579-1 находит применение в следующих устройствах и системах:

• Блоки управления промышленным оборудованием: корпус обеспечивает разборное подключение жгутов к контроллерам ввода-вывода, позволяя быстро заменить модуль без перепайки.
• Системы освещения и коммутации: 8-позиционный корпус с шагом 4,14 мм подходит для распределения питания по нескольким линиям нагрузки в одном разъёмном узле.
• Бытовая и коммерческая техника: благодаря материалу UL 94V-0 данный корпус соответствует требованиям пожарной безопасности для бытовой электроники и белого goods.

Ключевой вывод: корпусная вилка 770579-1 от TE Connectivity — это проверенное решение для 8-контактных соединений в промышленной и бытовой электронике, сочетающее гибкость подбора контактов с надёжной поляризацией и пожарной безопасностью корпуса.
